야마하 KLW-M711S-A2 정밀 기계식 SMT 노즐 헤드 로드 (YSM20R용, 제어 노즐 이동 기능 포함)

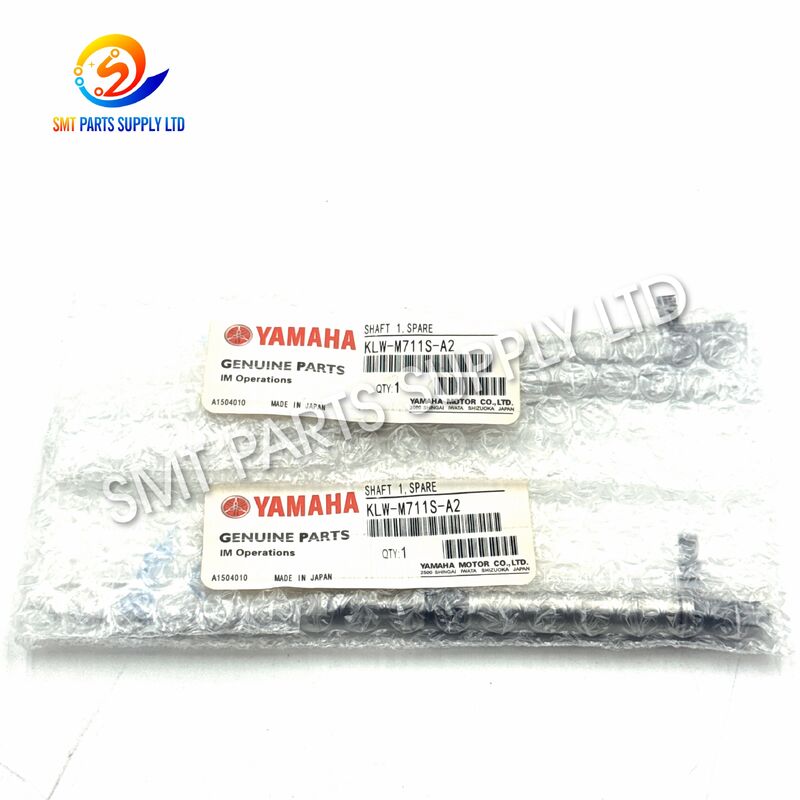

YSM20R용 Yamaha KLW-M711S-A2 샤프트 1 노즐 헤드 로드

Yamaha KLW-M711S-A2 샤프트 1 노즐 헤드 로드는 호환 가능한 YSM20R 배치 헤드 유지 관리 애플리케이션을 위해 개발된 정밀 기계 예비 부품입니다. 노즐 이동 메커니즘 내에 설치된 샤프트는 전자 부품 픽업, 전송, 인식 및 배치 중에 제어된 수직 모션을 안내하는 데 도움이 됩니다.

장기간 생산, 노즐 충돌, 표면 오염, 유지 관리 부족, 베어링 마모 또는 잘못된 설치로 인해 원래 샤프트가 긁히거나 구부러지거나 마모되거나 움직이기 어려울 수 있습니다. 이러한 조건은 불안정한 노즐 이동, 반복적인 픽업 오류, 비정상적인 진동, 일관되지 않은 배치 높이 및 불필요한 기계 가동 중지 시간의 원인이 될 수 있습니다.

KLW-M711S-A2는 SMT 공장, 전자 제조 서비스 제공업체, 유지 관리 부서, 기계 수리 회사 및 국제 예비 부품 유통업체에 적합합니다. 헤드 구조와 부품 개정이 다를 수 있으므로 구매자는 주문하기 전에 전체 부품 번호, 샤프트 1 위치, 기계 구성, 제거된 부품 사진 및 필요한 공급 조건을 확인해야 합니다.

노즐 샤프트는 배치 주기마다 반복적인 기계적 움직임을 수행합니다. 대량 생산에서는 부품이 각 작업 교대 중에 수천 번의 동작을 완료할 수 있습니다. 작업 조건은 마찰, 오염, 충격, 주변 구성 요소 마모 또는 잘못된 유지 관리로 인해 점차적으로 영향을 받을 수 있습니다.

더 이상 자유롭게 움직이지 않는 샤프트는 전체 픽업 및 배치 순서에 영향을 미칠 수 있습니다. 그러나 손상된 노즐, 마모된 베어링, 약한 스프링, 오염된 홀더, 진공 누출, 밸브 고장, 잘못된 보정 또는 피더 불안정으로 인해 유사한 증상이 발생할 수도 있습니다. 교체하기 전에 전체 검사를 수행하는 것이 좋습니다.

다음 조건 중 하나 이상이 발생할 경우 노즐 헤드 메커니즘을 검사해야 합니다.

• 수동 점검 중에 노즐 샤프트가 원활하게 움직이지 않습니다.
• 노즐은 하향 이동 후 천천히 복귀합니다.
• 여러 피더 위치에서 반복적인 픽업 오류가 발생합니다.
• 배치 높이가 일치하지 않게 됩니다.
• 헤드에서 비정상적인 기계적 소음이나 진동이 발생합니다.
• 샤프트에 눈에 띄는 긁힘이나 마모 흔적이 나타납니다.
• 노즐의 측면 여유 공간이 과도하게 보입니다.
• 헤드 이동 후 진공 픽업 성능이 변경됩니다.
• 기계에서 노즐 관련 알람이 반복적으로 발생합니다.
• 청소 후 배치 성능이 일시적으로 향상됩니다.
• 노즐 충돌 또는 부품 충돌이 발생했습니다.
• 헤드 메커니즘은 다른 위치보다 더 단단하게 느껴집니다.

이러한 증상은 샤프트 고장을 자동으로 확인하지 않습니다. 교체 부품을 주문하기 전에 전체 기계 및 진공 시스템을 평가해야 합니다.

마모되거나 구부러지거나 긁히거나 오염된 KLW-M711S-A2 샤프트를 교체하면 호환되는 배치 헤드 어셈블리의 기계적 움직임을 복원하는 데 도움이 될 수 있습니다.

올바르게 선택한 교체가 도움이 될 수 있습니다.

• 보다 부드러운 노즐 움직임을 복원합니다.
• 비정상적인 기계적 저항을 줄입니다.
• 노즐 복귀 일관성을 향상시킵니다.
• 손상된 샤프트 표면으로 인한 진동을 줄입니다.
• 안정적인 부품 픽업을 지원합니다.
• 유지보수 효율성을 향상시킵니다.
• 계획되지 않은 장비 가동 중단 시간을 줄입니다.
• 샤프트가 구부러진 상태에서 계속 작동하지 마십시오.
• 관련 베어링 및 홀더를 2차 손상으로부터 보호합니다.
• 신뢰할 수 있는 비상 예비 부품 재고를 구축하세요.

정확한 샤프트 치수, 공차, 재료 등급, 표면 처리 및 개정 차이점은 승인된 기술 문서 또는 제거된 구성 요소를 사용하여 확인해야 합니다. 확인되지 않은 치수 값을 구매 또는 설치 기준으로 사용해서는 안 됩니다.

유사한 외관으로 인해 호환성이 확인되지는 않습니다. 다른 접미사는 설계 개정, 샤프트 위치, 홈 배열, 표면 처리, 홀더 구조 또는 호환 가능한 헤드 구성을 나타낼 수 있습니다.

한 코드를 다른 코드로 교체하기 전에 다음을 확인하세요.

• 전체 부품 번호입니다.
• 샤프트 1 또는 샤프트 2 위치.
• 기계 모델.
• 기계 일련번호.
• 배치 헤드 모델.
• 그루브 및 슬롯 구조.
• 상부 및 하부 샤프트 끝.
• 베어링 및 칼라 위치.
• 제거된 부품 치수.
• 기계 부품 목록 정보.
• 여러 각도에서 본 제품 사진입니다.
• 이전 기계 수정.

KLW-M711S-A2 샤프트 1 노즐 헤드 로드는 호환 가능한 SMT 배치 헤드 메커니즘의 유지 관리 및 수리에 사용됩니다.

• SMT 생산 공장.
• 전자제품 제조 서비스 제공업체.
• PCB 조립 회사.
• 자동차 전자제품 제조업체.
• 가전제품 공장.
• LED 조명 제조업체.
• 산업용 제어 장비 생산업체.
• 의료 전자 제품 제조업체.
• 기계 유지 관리 부서.
• SMT 장비 수리 회사.
• 중고 장비 개조 사업.
• 국제 SMT 예비 부품 유통업체.
• 지역 기술 서비스 센터.

샤프트는 배치 헤드 내에서 기계적 안내 시스템의 일부를 형성합니다. 기계가 피더에서 구성 요소를 선택하여 PCB에 배치할 때 제어된 노즐 이동을 지원합니다.

올바르게 설치된 샤프트는 다음을 지원하는 데 도움이 됩니다.

• 부드러운 노즐 하강.
• 일관된 노즐 복귀.
• 구성 요소와의 접촉이 제어됩니다.
• 안정적인 기계적 정렬.
• 측면 움직임 감소.
• 비정상적인 진동을 낮추십시오.
• 반복 가능한 배치 헤드 작동.
• 기계 문제 해결이 더 쉬워졌습니다.

샤프트는 노즐, 홀더, 베어링, 칼라, 스프링, 씰, 진공 채널, 밸브, 센서, 카메라 및 교정 시스템과 함께 작동합니다. 다른 관련 부품이 손상된 경우 샤프트만 교체해도 문제가 해결되지 않을 수 있습니다.

모든 주문은 확인된 부품 번호, 상태, 수량, 포함된 구성 요소 및 포장 방법에 따라 공급되어야 합니다.

검사를 거친 제품이나 리퍼브 제품의 경우 견적서에 다음 사항이 명시되어야 합니다.

• 실제 미용상태.
• 눈에 보이는 사용 표시.
• 검사 또는 테스트 상태.
• 포함된 액세서리.
• 보증 조건.
• 구매 가능한 제품 사진입니다.
• 포장방법.

설치된 구성 요소의 모든 문자, 숫자 및 접미사를 확인하십시오. KLW-M711S-A2는 A0, B0 또는 B2 버전과 유사해 보인다는 이유만으로 선택해서는 안 됩니다.

전체 기계 모델과 일련 번호를 제공하십시오. 기계 모델 정보는 적용 범위를 좁히는 데 도움이 되지만 그 자체만으로는 충분하지 않을 수 있습니다.

동일한 기계 시리즈라도 다른 헤드 구성을 사용할 수 있습니다. 헤드 라벨, 조립 코드 또는 명확한 설치 사진을 제공하십시오.

필요한 부분이 맞는지 확인하세요샤프트 1. 샤프트 2 또는 다른 위치는 다른 구조를 사용할 수 있습니다.

수리에 다음이 필요한지 확인합니다.

• 샤프트만 해당됩니다.
• 샤프트와 베어링.
• 샤프트와 홀더.
• 스프링과 칼라가 있는 샤프트.
• 헤드샤프트 조립을 완료합니다.
• 완전한 배치 헤드 수리 세트.

다음 사항을 보여주는 선명한 사진을 제공하세요.

• 완전한 샤프트.
• 양쪽 샤프트 끝.
• 그루브와 슬롯.
• 칼라 위치.
• 베어링 접촉 영역.
• 식별 표시.
• 설치 방향.
• 관련 보유자.
• 손상된 지역.
• 배치 헤드 위치.

노즐, 베어링, 홀더, 스프링, 칼라, 씰, 진공 통로 및 밸브를 검사하십시오. 손상된 관련 부품을 재사용하면 새 샤프트가 조기에 고장날 수 있습니다.

필요한 조건을 명확하게 지정하십시오.

긴급 문의사항이 있는 경우 다음을 제공하세요.

• 대상 국가.
• 우편번호.
• 필수 수량.
• 예상 배송일.
• 택배 또는 배송 방법을 선호합니다.
• 수입 서류 요건.

여러 대의 YSM 기계를 운영하는 공장에서는 확인된 중요 헤드 부품의 재고를 유지해야 합니다. 검증된 비상 재고는 국제 운송이 필요할 때 가동 중지 시간을 줄이는 데 도움이 됩니다.

숙련된 SMT 유지보수 기술자가 전문적인 설치를 수행하는 것이 좋습니다.

1. 승인된 정지 절차에 따라 기계를 정지하십시오.
2. 필요한 경우 전기 및 공압 에너지를 분리합니다.
3. 머리를 안전한 유지 관리 위치로 이동하십시오.
4. 원래 샤프트 방향과 조립 순서를 기록합니다.
5. 정밀 헤드 부품에 적합한 깨끗한 도구를 사용하십시오.
6. 노즐과 관련 부품을 조심스럽게 제거하십시오.
7. 오래된 샤프트에 마모, 굽힘, 긁힘이 있는지 검사하십시오.
8. 베어링, 홀더, 칼라, 스프링 및 씰을 점검하십시오.
9. 승인된 방법을 사용하여 설치 영역을 청소하십시오.
10. 제거된 샤프트와 새 부품을 비교합니다.
11. 전체 부품 번호와 샤프트 1 위치를 확인하십시오.
12. 샤프트에 부딪히지 않고 교체품을 설치하십시오.
13. 모든 관련 구성 요소를 올바른 순서로 재조립합니다.
14. 작동 전 수동동작이 원활한지 확인하십시오.
15. 기계의 동력과 공기를 안전하게 복원하십시오.
16. 필요한 경우 초기화 또는 교정을 완료하십시오.
17. 노즐 픽업 및 진공 성능을 테스트합니다.
18. 통제된 속도로 시험 배치를 실행하십시오.
19. 픽업, 인식, 높이, 배치 결과를 검사합니다.
20. 안정적인 작동 후에만 기계를 생산 상태로 되돌리십시오.

• 눈에 띄게 구부러진 샤프트를 설치하지 마십시오.
• 금속 공구로 정밀한 표면을 두드리지 마십시오.
• 샤프트 1과 샤프트 2 구성 요소를 혼합하지 마십시오.
• 승인되지 않은 윤활유를 사용하지 마십시오.
• 손상된 베어링이나 홀더를 재사용하지 마십시오.
• 일치하지 않는 샤프트를 어셈블리에 강제로 삽입하지 마십시오.
• 기계 안전 보호를 우회하지 마십시오.
• 비정상적인 저항이 남아 있는 경우 생산을 계속하지 마십시오.
• 유사한 접미사가 상호 교환 가능하다고 가정하지 마십시오.
• 장비 유지 관리 문서를 따르십시오.

다음을 사용하여 샤프트를 보호할 수 있습니다.

1. 개별적으로 깨끗한 내부 포장.
2. 필요한 경우 방습 보호.
3. 정밀 표면 주변의 부드러운 쿠셔닝.
4. 명확하게 라벨이 붙은 개별 상자입니다.
5. 강화된 외부 수출용 상자.
6. 통합 배송에 대한 추가 지원.

• 운송 중 구부러짐을 방지하십시오.
• 표면 긁힘을 피하십시오.
• 충돌 피해를 줄입니다.
• 먼지와 습기로부터 보호하십시오.
• 서로 다른 모델을 분리하여 보관하세요.
• 부품 번호 라벨을 유지하십시오.
• 수령 검사를 단순화합니다.
• 국제특송을 지원합니다.

번호 KLW-M711S-A2는 일반적으로 샤프트 1 예비품으로 설명됩니다. 베어링, 홀더, 스프링, 칼라, 씰 및 기타 헤드 구성품은 견적서에 명확하게 명시된 경우에만 포함됩니다.

전체 기계 모델, 일련 번호, 배치 헤드 유형, 설치된 부품 번호, 샤프트 1 위치 및 선명한 사진을 제공하십시오. 제거된 구성 요소를 비교하는 것이 가장 안전한 확인 방법입니다.

직접 교체를 가정해서는 안 됩니다. 다른 접미사는 다른 개정판, 샤프트 위치, 홈 구조 또는 헤드 구성을 나타낼 수 있습니다. 교체하기 전에 모든 구조적 세부 사항을 확인하십시오.

가능한 증상으로는 제한된 움직임, 느린 복귀, 비정상적인 진동, 과도한 간격, 눈에 띄는 긁힘, 반복되는 픽업 오류, 일관되지 않은 배치 높이 또는 노즐 충돌 후 기계적 문제 등이 있습니다.

수동이동, 노즐잠금, 베어링상태, 스프링 장착, 진공픽업, 헤드보정, 인식성능, 배치높이, 시제품 결과 등을 확인한 후 다시 기계를 가동시키세요.

SMT 부품 공급 LTD.

빠르고 정확한 견적을 위해 아래 정보를 보내주세요.

• 제품 이름 및 전체 부품 번호.
• 기계 모델 및 일련 번호.
• 배치 헤드 유형.
• 필수 수량.
• 샤프트 위치.
• 필수 제품 조건.
• 제거된 구성 요소의 선명한 사진.
• 설치 장소 사진입니다.
• 관련 손상된 부품.
• 목적지 국가 및 우편번호.
• 표준 또는 긴급 배송 요구 사항.

당사 영업팀은 신청서를 검토하고 사용 가능한 조건, 호환성 지침, 견적, 리드 타임, 포장 세부 정보, 보증 정보 및 배송 옵션을 제공합니다.

긴급한 기계 고장의 경우 필요한 배송 날짜를 명확하게 표시하고 부품 라벨, 샤프트 구조, 배치 헤드 및 손상 부위의 사진을 첨부하십시오.

Yamaha, YSM20R 및 참조된 모든 제품 번호는 해당 소유자의 상표 또는 식별자입니다. 이는 호환성 및 유지 관리 응용 프로그램을 설명하는 데에만 사용됩니다.

견적서에 명시적으로 언급되지 않은 한, 이 목록은 장비 제조업체의 승인, 제휴 또는 보증을 의미하지 않습니다. 구매자는 구매하기 전에 기계 문서, 설치된 구성 요소, 전체 부품 번호, 샤프트 위치 및 헤드 구성을 사용하여 호환성을 확인해야 합니다.
