FUJI NXT Y축 정밀 베어링 NSK 7001AT 시리즈 앵귤러 콘택트 볼 베어링 12 × 28 × 8 mm

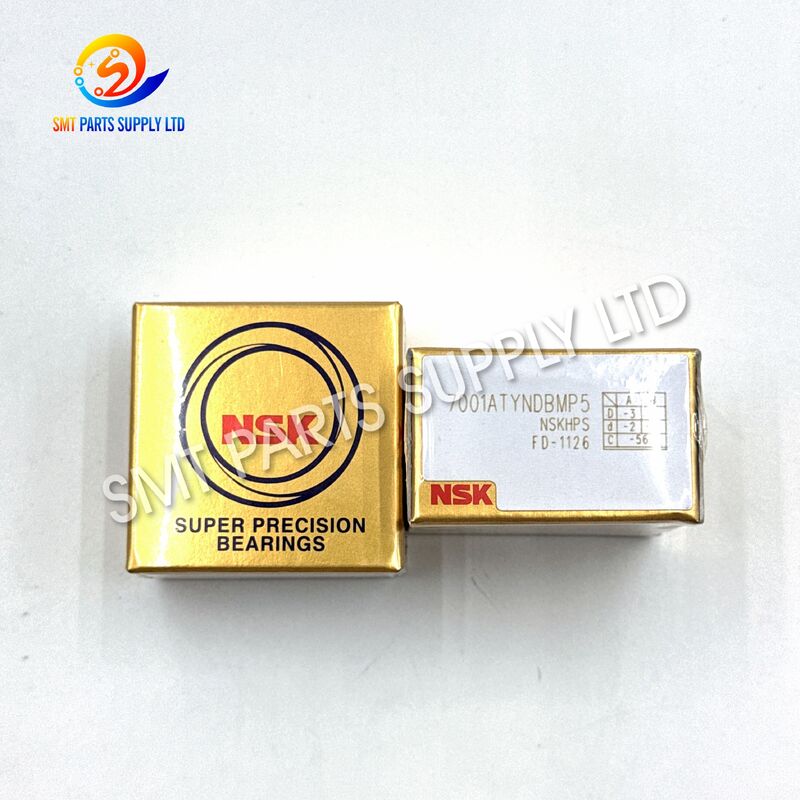

FUJI H4209W NSK 7001ATYNDBMP5 NXT Y축 정밀 베어링

FUJI H4209W 베어링은 FUJI NXT 표면 실장기 Y축 메커니즘에 사용되는 정밀 모션 지원 부품입니다. 일반적으로 NSK 7001AT 베어링 시리즈로 식별되며, 7001ATYNDBMP5 또는 7001ATYDBC8P5와 같은 전체 명칭이 다른 부품 참조에 나타납니다. 이 제품과 관련된 표준 치수 사양은 내경 12mm, 외경 28mm, 폭 8mm입니다. 공개된 NXT 부품 정보에 따르면 H4209W는 Y축 볼 스크류 어셈블리에 설치되는 베어링으로, 관련 기계 구조에서 두 개가 표시될 수 있습니다.

정밀 회전 지지를 위해 설계된 이 앵귤러 콘택트 베어링은 위치 결정 메커니즘 내에서 레이디얼 움직임과 축 방향 변위를 제어하는 데 도움이 됩니다. 올바른 베어링 선택, 설치 방향, 매칭 배열, 윤활 상태 및 사전 하중은 원활한 축 이동과 안정적인 위치 결정을 유지하는 데 중요합니다.

이 제품은 SMT 공장, 기계 유지보수 회사, 장비 재빌더, 예비 부품 유통업체 및 FUJI NXT 모션 어셈블리 교체 베어링이 필요한 기술 서비스 팀에 적합합니다. 구매자는 주문 전에 기계 구성, 설치된 베어링 마킹, 어셈블리 위치 및 필요한 수량을 확인해야 합니다.

주요 제품 식별

H4209W 부품 번호는 FUJI NXT 베어링 애플리케이션과 관련이 있으며, 사용 가능한 부품 목록 정보는 베어링을 Y축 볼 스크류 구조에 배치합니다.

제품 특징

원인

NXT Y축 베어링 교체가 필요한 이유는 무엇입니까?

SMT 실장기 Y축은 생산 중 빈번한 가속, 감속, 위치 결정 및 복귀 움직임을 수행합니다. 볼 스크류 또는 회전 샤프트를 지지하는 베어링은 제어된 축 및 레이디얼 움직임을 유지하면서 반복적으로 작동해야 합니다. 시간이 지남에 따라 기계적 마모 또는 설치 관련 문제가 베어링 성능을 저하시킬 수 있습니다.

1. 장기적인 기계적 피로

연속적인 생산 주기는 베어링 레이스와 롤링 요소를 반복적인 하중에 노출시킵니다. 기계가 올바르게 유지보수되더라도 장시간 작동하면 내부 간극, 표면 피로, 진동 또는 롤링 저항이 점진적으로 증가할 수 있습니다.

2. 윤활 성능 저하

작동 온도, 오염, 과도한 서비스 시간, 호환되지 않는 윤활제 또는 잘못된 윤활량으로 인해 그리스가 저하될 수 있습니다. 불충분한 윤활은 마찰을 증가시키고, 과도한 그리스는 드래그 및 작동 온도를 증가시킬 수 있습니다.

3. 먼지 및 오염

SMT 생산 환경에는 미세 먼지, 부품 잔해, 건조된 윤활제, 포장 입자 또는 유지보수 잔여물이 포함될 수 있습니다. 베어링 영역으로 유입된 오염 물질은 레이스 표면을 손상시키고 비정상적인 소음이나 진동을 유발할 수 있습니다.

4. 잘못된 베어링 사전 하중

앵귤러 콘택트 베어링은 장착 배열 및 사전 하중에 민감합니다. 과도한 사전 하중은 열, 소음 및 조기 마모를 유발할 수 있습니다. 불충분한 사전 하중은 축 방향 움직임, 강성 감소 또는 불안정한 축 위치 결정을 유발할 수 있습니다.

5. 정렬 불량

정렬되지 않은 베어링 하우징, 휘어진 샤프트, 손상된 볼 스크류, 고르지 않은 장착 표면 또는 잘못 조여진 잠금 너트는 베어링에 비정상적인 하중을 가할 수 있습니다. 정렬 문제를 수정하지 않고 베어링을 교체하면 반복적인 고장이 발생할 수 있습니다.

6. 부적절한 설치

롤링 요소를 통해 가해지는 압착력, 망치로 인한 충격, 조립 중 오염, 잘못된 설치 방향 또는 제어되지 않은 토크는 기계가 생산으로 복귀하기 전에 새 베어링을 손상시킬 수 있습니다.

7. 충돌 또는 비상 정지

기계적 충돌, 급격한 축 정지, 과도한 저항 또는 볼 스크류 장애는 지지 베어링에 충격 하중을 전달할 수 있습니다. 베어링은 계속 작동할 수 있지만 나중에 소음, 진동 또는 위치 결정 정확도 저하가 발생할 수 있습니다.

일반적인 고장 증상

이러한 증상은 베어링에 의해서만 발생하는 것은 아닙니다. 볼 스크류, 커플링, 모터, 리니어 가이드, 잠금 너트, 엔코더, 윤활 시스템 및 장착 하우징도 교체 전에 검사해야 합니다.

솔루션

FUJI NXT Y축 지지 위치의 정밀 교체

마모된 H4209W 베어링을 교체하면 베어링이 손상되었거나 더 이상 필요한 회전 조건을 충족하지 않는 것으로 확인될 때 Y축 움직임을 복원하는 데 도움이 될 수 있습니다. 올바른 교체 절차에는 식별, 검사, 청소, 설치, 조정 및 작동 검증이 포함되어야 합니다.

권장 교체 절차

중요 설치 참고 사항

• 베어링을 금속 망치로 직접 치지 마십시오.
• 볼을 통해 압착력을 전달하지 마십시오.
• 작업대, 도구, 샤프트, 하우징 및 베어링을 깨끗하게 유지하십시오.
• 기술 확인 없이 일치하지 않는 베어링 사양을 혼합하지 마십시오.
• 앵귤러 콘택트 베어링의 설치 방향을 변경하지 마십시오.
• 지정되지 않은 윤활제를 사용하지 마십시오.
• 손상된 잠금 너트, 스페이서, 칼라 또는 고정 부품을 재사용하지 마십시오.
• 볼 스크류의 휨, 마모, 긁힘 또는 비정상적인 저항을 확인하십시오.
• 모든 Y축 문제가 베어링으로 인해 발생한다고 가정하기 전에 리니어 가이드를 확인하십시오.
• 장비 유지보수 설명서 및 현장 안전 절차를 따르십시오.

사양

주요 제품 사양

공개 베어링 및 무역 참조는 7001A 치수 플랫폼을 12mm 보어, 28mm 외경 및 8mm 폭으로 식별합니다. 사용 가능한 H4209W 기록은 또한 이 구성 요소를 FUJI NXT 장비용 NSK 베어링으로 식별합니다.

접미사 확인 테이블

접미사 해석은 구매 결정의 유일한 기준이 되어서는 안 됩니다. 전체 마킹, 베어링 배열, 기계 구성 및 어셈블리 문서를 함께 확인해야 합니다.

품질 관리

입고 검사

공급되는 각 베어링은 선적 전에 주문 요구 사항과 비교하여 검사해야 합니다. 검사 과정은 다음을 포함할 수 있습니다:

• FUJI 부품 번호 비교.
• NSK 모델 및 접미사 비교.
• 내경 측정.
• 외경 측정.
• 폭 측정.
• 표면 및 레이스 외관 검사.
• 부식 및 오염 검사.
• 포장 상태 검사.
• 수동 회전 상태 검사.
• 수량 확인.
• 라벨 및 배치 확인.
• 요청 시 사진 확인.

선적 전 검사

적용 분야

주요 장비 적용 분야

H4209W 베어링은 주로 FUJI NXT SMT 실장기용 정밀 교체 베어링으로 판매됩니다. 부품 목록 기록은 NXT Y축 볼 스크류 어셈블리와 연결됩니다.

일반적인 적용 분야

적합한 구매자

• SMT 전자 제조 공장.
• EMS 생산 시설.
• FUJI 장비 사용자.
• SMT 기계 수리 회사.
• 실장기 재빌딩 작업장.
• 산업 자동화 유지보수 팀.
• SMT 예비 부품 유통업체.
• 해외 장비 서비스 제공업체.
• 공장 엔지니어링 부서.
• 예방 유지보수 팀.

작동 방식

앵귤러 콘택트 베어링 원리

앵귤러 콘택트 볼 베어링은 볼과 레이스 사이에 레이디얼 평면에 대해 각도를 이루는 접촉선을 생성하는 레이스 형상을 사용합니다. 이 설계는 베어링이 레이디얼 하중과 축 방향 하중을 동시에 지지할 수 있도록 합니다. NSK는 앵귤러 콘택트 볼 베어링을 결합 하중에 적합한 제품으로 설명하며, 축 하중 방향과 필요한 강성에 따라 다른 구성이 선택됩니다.

Y축 메커니즘에서의 기능

정밀 위치 결정 축 내부에서 서보 모터는 볼 스크류를 회전시킵니다. 볼 스크류 너트는 회전 운동을 선형 운동으로 변환하여 기계 구조가 Y축을 따라 이동하도록 합니다.

지지 베어링은 다음과 같은 여러 가지 중요한 기능을 수행합니다:

1. 볼 스크류의 회전 끝을 지지합니다.
2. 축 방향 변위를 제어하는 데 도움이 됩니다.
3. 회전 정렬을 유지합니다.
4. 구동 시스템의 강성에 기여합니다.
5. 가속 중 원치 않는 움직임을 줄입니다.
6. 서보 시스템이 일관된 위치 결정을 생성하도록 돕습니다.
7. 연속적인 주기 동안 반복적인 기계 움직임을 지원합니다.

베어링 강성이 중요한 이유

빠른 가속 또는 감속 중에는 축 방향 힘이 볼 스크류 지지에 작용할 수 있습니다. 베어링에 과도한 간극이 있으면 나사가 축 방향으로 약간 움직일 수 있습니다. 이 움직임은 위치 결정 안정성을 감소시키고 일관되지 않은 기계적 응답을 유발할 수 있습니다.

올바르게 선택되고 설치된 앵귤러 콘택트 베어링은 제어된 지지를 제공합니다. 베어링 배열, 사전 하중, 윤활, 샤프트 끼워맞춤 및 하우징 끼워맞춤이 올바르면 축이 더 부드러운 회전과 더 안정적인 위치 결정으로 작동할 수 있습니다.

다른 구성 요소와의 관계

베어링 교체만으로는 손상된 볼 스크류, 마모된 리니어 가이드, 느슨한 커플링, 결함 있는 모터 또는 잘못된 서보 설정을 수정할 수 없습니다. 완전한 기계 진단이 권장됩니다.

성능 이점

1. 안정적인 축 지지

베어링은 회전하는 볼 스크류를 안정화하고 원치 않는 샤프트 움직임을 제한하는 데 도움이 됩니다.

2. 부드러운 기계 이동

올바른 롤링 접촉은 슬라이딩 지지에 비해 마찰을 줄이고 더 부드러운 Y축 움직임을 촉진합니다.

3. 제어된 축 위치

앵귤러 콘택트 설계는 축 방향 힘을 지지하고 의도된 볼 스크류 위치를 유지하는 데 도움이 됩니다.

4. 정밀 모션 기능

적합한 정밀 등급 베어링은 SMT 실장기 장비의 반복성 요구 사항을 지원합니다.

5. 기계적 진동 감소

마모되거나 손상된 베어링을 교체하면 확인된 베어링 관련 진동 및 소음이 줄어들 수 있습니다.

6. 유지보수 효율성

올바른 H4209W 및 NSK 식별을 사용하면 관련 없는 표준 베어링을 주문할 위험이 줄어듭니다.

7. 생산 신뢰성

예방적 교체는 점진적인 베어링 손상으로 인한 예상치 못한 축 정지 가능성을 줄일 수 있습니다.

8. 재빌딩 호환성

이 구성 요소는 FUJI NXT 모션 어셈블리를 재빌딩하거나 복원하는 유지보수 작업장에 적합합니다.

일반 목적 베어링과의 비교

동일한 12 x 28 x 8mm 치수의 베어링이 자동으로 허용되는 교체품은 아닙니다. 내부 설계, 접촉각, 정밀 등급, 케이지 유형, 매칭 조건, 사전 하중 및 접미사가 다를 수 있습니다.

선택 방법

1단계: FUJI 부품 번호 확인

기계 부품 목록, 서비스 문서, 제거된 포장 또는 유지보수 기록에서 필요한 구성 요소를 H4209W로 식별하는지 확인합니다.

2단계: 전체 베어링 마킹 기록

단순히 "7001"만 제공하지 마십시오. 베어링에 새겨진 모든 문자(접두사 및 접미사 포함)를 사진으로 찍거나 기록하십시오.

사용 가능한 참조의 가능한 마킹은 다음과 같습니다:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

전체 접미사 기록은 사용 가능한 목록 및 부품 문서에 따라 다르므로, 제거된 베어링 마킹을 주요 구매 참조로 취급해야 합니다.

3단계: 치수 확인

측정하거나 확인하십시오:

• 내경: 12mm.
• 외경: 28mm.
• 폭: 8mm.

4단계: 장비 확인

다음 정보를 제공하십시오:

• 기계 브랜드.
• 기계 시리즈.
• 기계 세대.
• 모듈 번호.
• 기계 일련 번호.
• 축 위치.
• 어셈블리 이름.
• 기존 부품 번호.

5단계: 베어링 배열 확인

어셈블리가 다음을 사용하는지 유지보수 엔지니어에게 문의하십시오:

• 베어링 1개.
• 개별 베어링 2개.
• 매칭된 쌍.
• 백투백 배열.
• 페이스투페이스 배열.
• 고정단 지지.
• 플로팅단 지지.
• 특정 사전 하중 또는 스페이서 구성.

6단계: 필요한 조건 확인

사용 가능한 공급 조건은 다음과 같습니다:

실제로 공급되는 조건은 견적서에 명확하게 명시되어야 합니다. "오리지널", "신품", "중고품", "교체품"은 모델 번호만으로는 절대 추정해서는 안 됩니다.

7단계: 사진 제공

유용한 사진은 다음과 같습니다:

• 베어링 각인.
• 원본 포장 라벨.
• FUJI 부품 라벨.
• 설치 위치.
• 볼 스크류 지지 어셈블리.
• 기계 명판.
• 양면에서 제거된 베어링.
• 스페이서, 칼라 및 잠금 너트 배열.

8단계: 수량 확인

부품 다이어그램에는 관련 Y축 어셈블리에 H4209W 베어링 2개가 표시될 수 있지만, 구매 수량은 정확한 모듈 및 유지보수 범위에 따라 확인해야 합니다.

주문 정보

빠르고 정확한 견적을 위해 다음 세부 정보를 제공해 주십시오:

포장 및 배송

정밀 베어링은 운송 중 충격, 습기, 먼지 및 부식으로부터 세심한 보호가 필요합니다.

표준 포장 절차

1. 베어링 식별 확인.
2. 베어링을 보호용 내부 포장에 넣습니다.
3. 필요한 경우 습기 방지 재료를 추가합니다.
4. 제품이 상자 안에서 움직이지 않도록 보호합니다.
5. 외부 라벨에는 부품 번호와 수량이 포함됩니다.
6. 패키지를 강화된 배송 상자에 넣습니다.
7. 주문에 따라 수출 서류를 준비합니다.

사용 가능한 배송 옵션

• DHL 특송.
• FedEx 특송.
• UPS 특송.
• 항공 화물.
• 통합 주문의 해상 화물.
• 고객 지정 운송업체.
• 고객 택배 계정.
• 다른 SMT 예비 부품과의 통합 배송.

보관 권장 사항

• 설치할 때까지 베어링을 원래 보호 포장 상태로 보관하십시오.
• 깨끗하고 건조한 실내에 보관하십시오.
• 결로 또는 부식성 화학 물질에 노출되지 않도록 하십시오.
• 베어링 포장 위에 무거운 제품을 올려놓지 마십시오.
• 금속 먼지 및 가공 잔해물에서 제품을 멀리하십시오.
• 불필요하게 포장을 열지 마십시오.
• 검사 및 설치 중 깨끗한 장갑을 사용하십시오.
• 수령 날짜에 따라 재고 회전.
• 장기 보관 후 상태 재확인.
• 정밀 표면에 맨손으로 직접 접촉하지 마십시오.

FAQ

Q1: H4209W는 NSK 7001ATYNDBMP5와 동일합니까?

H4209W는 NXT 장비용 NSK 7001AT 시리즈 정밀 베어링과 일반적으로 관련된 FUJI 예비 부품 참조입니다. 일부 상업 기록에서는 7001ATYNDBMP5를 사용하고, 부품 목록 기록에서는 7001ATYDBC8P5를 보여줍니다. 주문 전에 제거된 베어링의 전체 마킹을 확인하십시오.

Q2: H4209W 베어링의 치수는 어떻게 됩니까?

일반적으로 문서화된 치수는 내경 12mm, 외경 28mm, 폭 8mm입니다. 그러나 정밀 등급, 접촉 설계, 매칭 배열, 케이지 유형 및 사전 하중 관련 접미사도 확인해야 하므로 치수만으로는 교체에 충분하지 않습니다.

Q3: 이 베어링은 FUJI NXT 기계의 어디에 사용됩니까?

사용 가능한 NXT 부품 정보에 따르면 H4209W는 Y축 볼 스크류 관련 어셈블리의 베어링으로 식별됩니다. 정확한 설치 위치는 모듈 및 기계 구성에 따라 다를 수 있으므로 구매자는 장비 모델, 모듈 번호 및 어셈블리 사진을 제공해야 합니다.

Q4: 표준 7001 베어링을 대신 사용할 수 있습니까?

동일한 치수의 표준 베어링을 자동으로 설치해서는 안 됩니다. 원래 베어링에는 특정 앵귤러 콘택트 설계, 정밀 등급, 케이지, 내부 구성, 매칭 배열 또는 사전 하중이 필요할 수 있습니다. 항상 전체 접미사 및 적용 요구 사항을 비교하십시오.

Q5: 견적 전에 어떤 정보가 필요합니까?

H4209W, 전체 NSK 베어링 마킹, 필요 수량, 기계 모델, 기계 일련 번호, 설치 위치, 필요 조건 및 명확한 사진을 보내주십시오. 이러한 세부 정보는 공급업체가 호환성을 확인하고 불완전한 접미사 정보로 인한 지연을 피할 수 있도록 합니다.

문의하기

NXT Y축 유지보수 프로젝트를 위한 FUJI H4209W NSK 7001AT 정밀 베어링을 찾고 계십니까?

베어링 마킹, 기계 모델, 필요 수량, 선호하는 조건 및 배송지를 보내주십시오. 저희 팀은 견적 전에 사용 가능한 사양, 재고 상태, 포장 요구 사항 및 배송 옵션을 확인합니다.

SMT PARTS SUPPLY LTD.는 전 세계 전자 제조 고객을 위한 SMT 기계 예비 부품, 피더 부품, 베어링, 모터, 센서, 제어 보드, 노즐, 필터 및 유지보수 솔루션을 제공합니다.

저희는 다음을 지원합니다:

• 빠른 부품 번호 확인.
• 사진 기반 제품 확인.
• 신품 및 교체품 조건 옵션.
• 긴급 유지보수 요구 사항.
• 소량 및 배치 주문.
• 통합 SMT 예비 부품 배송.
• 국제 특송.
• 선적 전 기술 커뮤니케이션.
• 보호용 수출 포장.
• 장기 예비 부품 소싱 지원.

정확한 서비스를 위해 다음을 포함해 주십시오:H4209W,7001ATYNDBMP5 또는 실제 전체 마킹,12 x 28 x 8mm,및FUJI NXT Y축 적용 분야

를 문의 사항에 포함하십시오.
