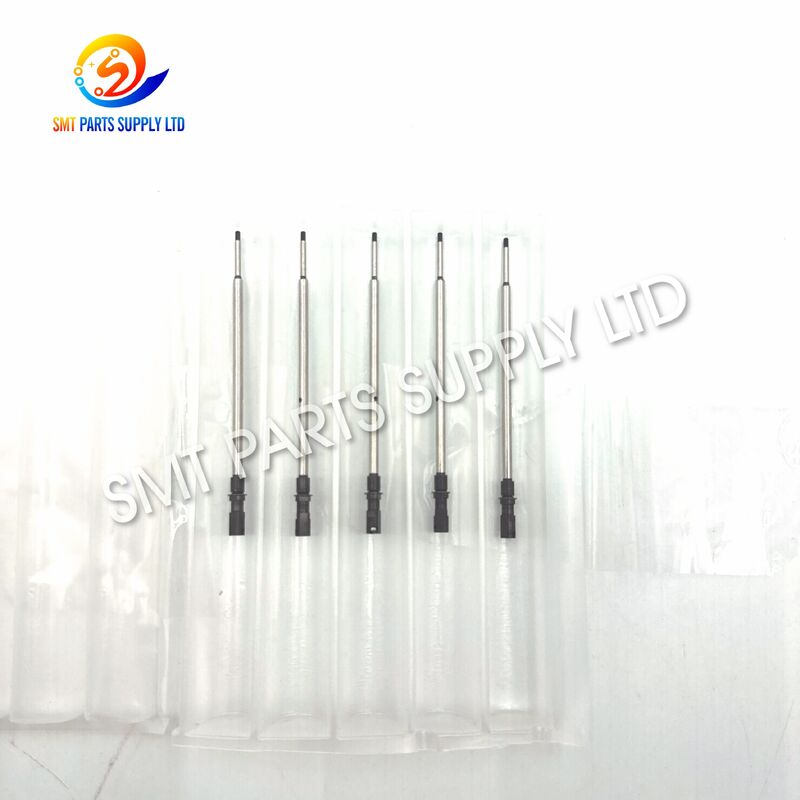

FUJI 2AGTHA004600 2SGTHA000500 2AGTHA009100 정밀 NXT H24 노즐 샤프트

이 FUJI 2AGTHA004600, 2SGTHA000500, 2AGTHA009100 NXT H24 헤드 노즐 샤프트는 H24 장착 헤드 노즐 메커니즘 내에서 사용되는 정밀 기계 부품입니다. FUJI NXT 픽앤플레이스 장비용으로 설계되었으며, 부품 픽업 및 장착 작업 중 정확하고 부드러우며 반복 가능한 노즐 축 움직임을 지원합니다.

이 샤프트는 H24 시린지 샤프트, 노즐 홀더 샤프트, 장착 헤드 샤프트 또는 노즐 구동 샤프트라고도 할 수 있습니다. 설치된 부품이 마모, 긁힘, 구부러짐, 오염 또는 기계적 손상을 입었을 때 일반적으로 필요합니다.

이 제품은 예방 유지보수, 장착 헤드 재조립, 긴급 수리 및 공장 예비 부품 재고에 적합합니다. 재고, 배송 요구 사항 및 고객 사양에 따라 정품 및 호환 공급 옵션을 사용할 수 있습니다. 다른 부품 번호가 다른 개정 또는 조립 구성을 나타낼 수 있으므로 구매자는 기계 모델, H24 헤드 라벨, 이전 부품 번호, 사진 및 치수를 제공하여 확인해야 합니다.

노즐 샤프트는 일반적인 SMT 장착 작업 중에 빈번한 수직 움직임을 수행합니다. 대량 생산 시, 부품은 장착 헤드 내부에서 작동하는 동안 수백만 번의 움직임 주기를 완료할 수 있습니다.

기계적 마모, 오염, 노즐 충돌, 잘못된 유지보수 또는 부적절한 설치는 움직임 정확도를 점진적으로 감소시킬 수 있습니다. 손상된 샤프트는 완전한 기계 고장이 발생하기 전에 간헐적인 결함을 유발할 수 있습니다.

노즐 샤프트 문제는 다음 증상 중 하나 이상을 유발할 수 있습니다:

• 노즐 움직임이 평소보다 느립니다.
• 노즐이 부드럽게 복귀하지 않습니다.
• 픽업 오류가 간헐적으로 발생합니다.
• 장착 정확도가 불안정해집니다.
• 헤드에서 비정상적인 기계적 소음이 발생합니다.
• 노즐 높이가 일정하지 않은 것 같습니다.
• 샤프트에 눈에 띄는 긁힘이나 마모가 보입니다.
• 수동 점검 시 노즐 메커니즘이 걸립니다.
• 장착 불량률이 예상치 못하게 증가합니다.
• 헤드 움직임 후 기계 경보가 나타납니다.
• 설치된 샤프트가 눈에 띄게 구부러져 있습니다.
• 동일한 헤드 위치에서 반복적인 노즐 관련 오류가 발생합니다.

이러한 증상은 노즐, 스프링, 홀더, 씰, 센서, 진공 부품, 피더, 부품 프레젠테이션 또는 기계 보정으로 인해 발생할 수도 있습니다. 따라서 샤프트를 교체하기 전에 전체 헤드 메커니즘을 검사해야 합니다.

마모되거나 손상된 H24 노즐 샤프트를 교체하면 장착 헤드 메커니즘 내부의 제어된 움직임을 복원하는 데 도움이 될 수 있습니다. 올바른 교체품은 필요한 헤드 버전, 부품 번호, 물리적 치수, 장착 구조, 표면 상태 및 설치 위치와 일치해야 합니다.

구조화된 검증 및 교체 프로세스는 잘못된 부품 위험을 줄입니다.

샤프트는 외관만으로 선택해서는 안 됩니다. 정밀 SMT 헤드 부품은 길이가 다르거나, 직경이 다르거나, 끝 구조, 홈, 숄더, 장착 특징 또는 생산 개정판이 다를 수 있습니다.

샤프트는 정밀 장착 헤드 부품으로 제조됩니다. 제어된 치수와 적절하게 마감된 기능 표면은 H24 노즐 메커니즘 내에서 부드러운 움직임을 지원하는 데 도움이 됩니다.

이 제품은 H24 장착 헤드가 장착된 FUJI NXT 장비의 유지보수 및 수리를 위해 제공됩니다. 예방 점검, 긴급 수리 및 헤드 재조립 중에 사용할 수 있습니다.

이 목록에는 부품 참조 번호 2AGTHA004600, 2SGTHA000500, 2AGTHA009100가 포함되어 있어 구매자가 다른 구매 기록 또는 유지보수 참조 번호를 사용하여 제품을 찾을 수 있습니다.

다양한 공급 옵션을 사용할 수 있습니다. 제공되는 제품 상태 및 공급 유형은 견적서에 명확하게 명시됩니다.

부품 번호, 기계 모델, 헤드 라벨, 사진, 치수 및 고객 샘플에 따라 주문을 확인할 수 있습니다.

샤프트는 국제 운송 중 긁힘, 오염, 충격 또는 변형 위험을 줄이기 위해 개별적으로 보호됩니다.

다음 표는 제품 식별을 위해 설계되었습니다. 나열된 모든 번호가 직접 호환된다는 것을 보장하지는 않습니다.

세 가지 부품 번호는 관련 제품, 생산 개정판, 하위 어셈블리 또는 다른 H24 헤드 구성을 나타낼 수 있습니다. 유사한 제품 설명이 자동으로 동일한 치수 또는 직접 교체를 확인하지는 않습니다.

하나의 참조를 다른 것으로 교체하기 전에 고객은 다음을 확인해야 합니다:

H24 헤드 노즐 샤프트는 FUJI NXT SMT 장착 장비를 취급하는 공장, 유지보수 부서, 서비스 회사 및 유통업체에 적합합니다.

EMS 공장은 종종 다양한 고객 프로젝트를 위해 여러 SMT 라인을 운영합니다. 적절한 H24 헤드 부품을 유지하면 수리 지연을 줄이고 일관된 기계 가용성을 지원하는 데 도움이 될 수 있습니다.

가전 제품, 스마트 기기, 디스플레이 및 관련 회로 기판의 대량 생산에는 안정적인 픽업 및 장착 성능이 필요합니다. 마모된 헤드 부품은 예정된 유지보수 중에 교체해야 합니다.

자동차 전자 제품 생산에는 일반적으로 문서화된 유지보수, 제어된 교체 절차 및 안정적인 장비 성능이 필요합니다. 부품 번호 확인은 설치 전에 특히 중요합니다.

이 샤프트는 컨트롤러, 센서, 전력 모듈, 인버터, 산업용 통신 제품 및 자동화 장치를 제조하는 데 사용되는 NXT 장비를 지원할 수 있습니다.

라우터, 통신 모듈, 네트워킹 제품 및 신호 처리 보드를 제조하는 업체는 장착 기계 예비 부품 재고에 노즐 샤프트를 포함할 수 있습니다.

LED 보드 생산에는 장시간 작동 및 반복적인 장착 주기가 포함될 수 있습니다. 정기적인 헤드 검사는 오염, 마모 및 비정상적인 노즐 움직임을 식별하는 데 도움이 됩니다.

의료용 전자 제품을 조립하는 시설에서는 승인된 유지보수 및 품질 관리 절차 내에서 검증된 교체 부품을 사용할 수 있습니다.

전문 서비스 제공업체는 H24 헤드 검사, 재조립, 수리 및 기능 테스트 중에 이 부품을 사용할 수 있습니다.

유통업체는 NXT 장착 기계를 운영하는 공장에 노즐 샤프트를 공급할 수 있습니다. 다른 참조 번호와 개정판은 별도로 라벨링하고 보관해야 합니다.

H24 장착 헤드는 여러 노즐 위치를 사용하여 피더에서 전자 부품을 픽업하여 프로그래밍된 PCB 위치에 배치합니다. 노즐 샤프트는 제어된 수직 노즐 움직임을 지원하는 기계 구조의 일부를 형성합니다.

간소화된 장착 시퀀스는 다음과 같습니다:

1. 장착 헤드가 부품 픽업 위치로 이동합니다.
2. 선택된 노즐 메커니즘이 아래로 이동합니다.
3. 노즐이 프로그래밍된 픽업 높이에 도달합니다.
4. 진공이 노즐 시스템을 통해 적용됩니다.
5. 전자 부품이 피더에서 픽업됩니다.
6. 부품이 헤드에 의해 들어 올려지고 운반됩니다.
7. 기계가 부품 위치와 방향을 확인합니다.
8. 헤드가 프로그래밍된 PCB 좌표로 이동합니다.
9. 노즐이 장착 높이로 내려갑니다.
10. 부품이 솔더 페이스트 위치에 놓입니다.
11. 노즐이 시작 위치로 복귀합니다.
12. 기계가 다음 프로그래밍된 사이클로 계속 진행합니다.

샤프트는 이 과정 전체에서 부드럽고 안정적인 움직임을 유지해야 합니다. 구부러짐, 오염, 긁힘, 잘못된 치수 또는 설치 정렬 불량은 마찰을 증가시키고 노즐 복귀에 영향을 줄 수 있습니다.

샤프트만 교체해도 가이드, 스프링, 씰, 홀더, 노즐 또는 다른 관련 부품이 손상된 경우 문제가 해결되지 않을 수 있습니다.

장비가 FUJI NXT 시리즈에 속하는지 확인하십시오. 단순히 “NXT 기계”라고 쓰는 대신 전체 모델을 제공하십시오.

기계에 H24 장착 헤드가 장착되어 있는지 확인하십시오. 헤드 라벨의 명확한 사진을 보내십시오.

유지보수 기록, 라벨, 구매 이력 및 제거된 부품에서 다음 참조 중 하나를 확인하십시오:

• 2AGTHA004600
• 2SGTHA000500
• 2AGTHA009100

사진은 다음을 명확하게 보여야 합니다:

• 전체 샤프트 프로필
• 양쪽 끝 구조
• 주요 본체 표면
• 홈 및 숄더
• 구멍 또는 나사산 영역
• 위치 지정 또는 장착 세부 정보
• 원본 라벨 또는 포장
• 헤드 내부 설치 위치

적절한 정밀 측정 도구를 사용하고 측정 중 원본 샤프트를 긁지 않도록 주의하십시오.

긴급 유지보수의 경우, 즉시 교체할 수량과 추가 예비 재고를 함께 주문하는 것을 고려하십시오. 대규모 공장은 기계 수량, 작동 시간 및 과거 고장 기록에 따라 최소 재고 수준을 설정할 수 있습니다.

완전한 문의 정보는 견적 시간과 잘못된 주문 위험을 줄이는 데 도움이 됩니다.

노즐 샤프트는 선적 전에 정밀 기계 부품으로 검사해야 합니다.

호환 부품은 일반적으로 대량 구매 전에 초기 샘플 주문을 통해 평가해야 합니다.

설치는 FUJI NXT 장착 헤드에 익숙한 자격을 갖춘 SMT 유지보수 담당자가 완료해야 합니다.

• 공장 안전 절차에 따라 기계를 정지하십시오.
• 승인된 유지보수 절차에 따라 헤드를 제거하십시오.
• 깨끗하고 조명이 잘 되는 곳에서 작업하십시오.
• 적절한 정밀 도구를 준비하십시오.
• 원본 조립 순서를 기록하십시오.
• 새 샤프트를 제거된 부품과 비교하십시오.
• 가이드, 홀더, 스프링, 씰 및 노즐을 검사하십시오.
• 교체품에 눈에 띄는 손상이 없는지 확인하십시오.

• 샤프트를 가이드에 억지로 끼우지 마십시오.
• 금속 도구로 샤프트를 치지 마십시오.
• 더러운 손으로 정밀 표면을 만지지 마십시오.
• 먼지, 섬유, 기름 및 금속 입자를 멀리하십시오.
• 고정 부품을 올바른 순서로 설치하십시오.
• 윤활이 필요한 경우 승인된 윤활제만 사용하십시오.
• 조립 완료 전에 움직임이 자유로운지 확인하십시오.
• 필요한 경우 손상된 관련 부품을 교체하십시오.

• 허용되는 경우 수동으로 샤프트 움직임을 확인하십시오.
• 노즐이 자유롭게 복귀하는지 확인하십시오.
• 기계 절차에 따라 헤드를 재설치하십시오.
• 필요한 보정을 완료하십시오.
• 제어된 픽업 테스트를 실행하십시오.
• 저위험 장착 프로그램을 실행하십시오.
• 노즐 복귀 및 부품 픽업을 확인하십시오.
• 시험 보드를 검사하십시오.
• 유지보수 날짜 및 교체 부품 번호를 기록하십시오.

승인된 기술 절차 없이는 샤프트를 연삭, 연마, 구부림, 직선화 또는 개조하지 마십시오. 개조는 중요 치수와 표면 특성을 변경할 수 있습니다.

정밀 샤프트는 충격, 오염, 진동 또는 다른 금속 제품과의 접촉으로 인해 손상될 수 있습니다. 따라서 적절한 수출 포장이 필수적입니다.

1. 부품 번호 및 주문 수량 확인
2. 샤프트 표면 검사
3. 샤프트를 개별 보호 슬리브 또는 백에 넣으십시오.
4. 양쪽 끝과 기능 표면을 보호하십시오.
5. 완충재 추가
6. 품목을 적절한 내부 상자에 넣으십시오.
7. 내부 상자를 수출 상자 안에 고정하십시오.
8. 제품 및 수량 라벨 부착
9. 외부 상자 밀봉
10. 필요한 배송 서류 준비

장착 헤드 부품, 노즐, 피더, 피더 부품, 모터, 센서, 밸브, 제어 보드, 케이블, 필터, 벨트 및 기타 SMT 기계 부품을 공급합니다.

기계 모델, 부품 번호, 라벨, 샘플, 사진 및 치수에 따라 제품을 확인할 수 있습니다.

정품 및 호환 공급 옵션은 고객 요구 사항, 재고 가용성, 품질 기대치 및 배송 일정에 따라 견적될 수 있습니다.

긴급 유지보수 주문, 정기 공장 구매, 유통업체 재고 및 통합 예비 부품 배송을 지원합니다.

유럽, 북미, 동남아시아 및 기타 글로벌 시장의 고객을 위해 보호 포장 및 유연한 운송 옵션을 사용할 수 있습니다.

아니요. 호환성은 설치된 H24 장착 헤드 버전, 기계 구성 및 필요한 부품 번호에 따라 다릅니다. 주문 전에 전체 기계 모델, 헤드 식별 라벨, 이전 샤프트 사진, 치수 및 필요한 수량을 제공하십시오.

직접적인 호환성은 가정해서는 안 됩니다. 이러한 참조는 다른 개정판, 구성 또는 조립 위치를 나타낼 수 있습니다. 교체 전에 이전 부품 번호, 물리적 구조, 치수, 헤드 라벨 및 설치 위치를 확인해야 합니다.

재고 및 고객 요구 사항에 따라 정품 및 호환 공급 옵션을 사용할 수 있습니다. 견적서에는 제공되는 제품 상태 및 공급 유형이 명확하게 명시되어 고객이 적절한 옵션을 선택할 수 있습니다.

필요한 부품 번호, 전체 FUJI NXT 기계 모델, H24 헤드 라벨, 명확한 제품 사진, 중요 치수, 필요한 수량, 배송 국가, 선호하는 공급 유형 및 예상 배송 날짜를 보내주십시오.

예. 이 제품은 노즐, 피더, 피더 부품, 모터, 센서, 밸브, 케이블, 필터, 제어 보드, 컨베이어 부품 및 기타 SMT 기계 부품과 통합하여 구매 및 운송을 단순화할 수 있습니다.

FUJI 및 관련 기계 이름은 해당 소유자의 상표입니다. 제품 호환성 및 의도된 응용 분야를 설명하기 위해서만 사용됩니다.

이 목록은 명시적으로 언급되지 않는 한 승인, 후원 또는 제휴를 의미하지 않습니다. 정품 및 호환 공급 옵션은 별도로 식별됩니다. 고객은 주문 전에 모든 부품 번호 및 응용 분야 정보를 확인해야 합니다.

문의 시 부품 번호, 전체 NXT 기계 모델, H24 헤드 라벨, 필요한 수량, 배송 국가 및 명확한 사진을 포함해 주십시오.
