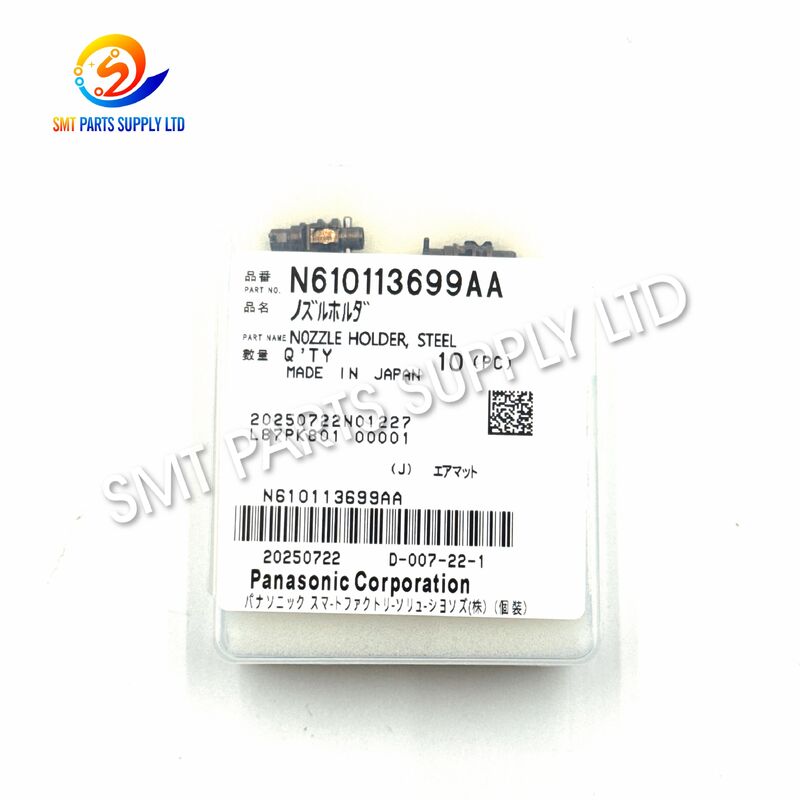

Panasonic N610113699AA NPM H16 헤드용 스틸 노즐 홀더

Panasonic N610113699AA 강철 노즐 홀더는 호환 가능한 NPM 고속 배치 헤드 어셈블리 내에서 사용되는 정밀 기계 부품입니다. 안정적인 노즐 설치, 이동 및 부품 픽업 작업에 필요한 기계적 지지 및 위치 지정 인터페이스를 제공합니다. 공개적으로 사용 가능한 제품 참조에서는 일반적으로 이 부품을 NPM H16 또는 16노즐 헤드 홀더로 식별하며 NPM-D3 및 선택된 NPM-W 또는 NPM-W2 16헤드 구성에 대한 추가 참조도 있습니다. 주문하기 전에 항상 기계 구성을 확인해야 합니다.

기계적 강도와 치수 안정성을 위해 강철로 제조된 홀더는 배치 헤드가 고속으로 지속적으로 작동하는 까다로운 SMT 생산 환경을 위해 고안되었습니다. 정확하게 일치하는 노즐 홀더는 노즐 정렬, 제어된 수직 동작, 안정적인 진공 픽업 및 반복 가능한 부품 배치를 유지하는 데 도움이 됩니다.

N610113699AA 홀더는 예방 유지 관리, 배치 헤드 재구축, 손상된 부품 교체 및 장기 예비 부품 재고에 적합합니다. SMT 공장, EMS 제조업체, 장비 서비스 회사, 기계 재구축업체, 국제 예비 부품 유통업체에 공급할 수 있습니다.

배송 전에 고객은 기계 모델, 배치 헤드 유형, 전체 부품 번호 및 기존 구성 요소의 선명한 사진을 제공해야 합니다. 이 확인 과정을 통해 시각적으로 유사하지만 기계적으로 다른 노즐 홀더를 주문할 위험이 줄어듭니다.

또한 공개 목록은 N610113699AA를 N610113699AB 또는 N610113699AC와 같은 이후 접미사 참조와 연결하는 반면 N210081891AB는 일부 관련 보유자 설명 또는 헤드 구성 요소 목록에 나타납니다. 이러한 번호는 기술적 확인 없이 자동으로 상호 교환 가능한 것으로 처리되어서는 안 됩니다.

노즐 홀더는 고속 기계 시스템 내부에서 작동합니다. 생산 중에는 지속적인 수직 이동, 반복 가속, 진동, 접촉 압력 및 플럭스 잔류물, 먼지, 오일 또는 미세 입자에 대한 노출이 발생할 수 있습니다. 배치 기계가 계속 작동하는 동안에도 홀더의 점진적인 성능 저하로 인해 픽업 및 배치 안정성이 저하될 수 있습니다.

연속 작동으로 인해 홀더의 접점, 가이드 또는 지지 표면이 점차 마모될 수 있습니다. 작은 치수 변화도 노즐, 샤프트, 스프링 및 주변 헤드 구성요소 간의 관계에 영향을 미칠 수 있습니다.

잘못된 노즐 설정, 돌출된 부품, 손상된 피더, 뒤틀린 PCB, 프로그래밍 오류 또는 우발적인 헤드 충돌로 인해 홀더가 휘거나 손상될 수 있습니다. 부품은 외부적으로는 정상적으로 보이지만 움직임에 영향을 미치는 약간의 변형이 있을 수 있습니다.

먼지, 납땜 페이스트 입자, 접착제 잔류물 또는 건조된 윤활제가 움직이는 메커니즘에 들어갈 수 있습니다. 오염은 마찰을 증가시키고 홀더의 원활한 움직임을 방해할 수 있습니다.

적합하지 않은 도구를 사용하거나 과도한 힘을 가하거나 잘못된 윤활유를 사용하거나 부적절한 청소 방법을 사용하면 정밀 표면이 손상될 수 있습니다. 승인된 기술 절차 없이 노즐 홀더를 연마하거나, 연마하거나, 수정해서는 안 됩니다.

유사한 노즐 홀더는 작은 구조적 차이가 있을 수 있습니다. 잘못된 버전을 설치하면 피팅 불량, 스트로크 제한, 비정상적인 소음 또는 불안정한 노즐 유지가 발생할 수 있습니다.

대용량 SMT 라인은 여러 교대로 연속적으로 운영될 수 있습니다. 반복적인 동작은 결과적으로 피로, 느슨함, 표면 마모 또는 위치 변화의 가능성을 증가시킵니다.

모든 픽업 또는 배치 오류가 노즐 홀더로 인해 발생하는 것은 아닙니다. 노즐, 샤프트, 진공 필터, O-링, 스프링, 센서, 솔레노이드 밸브, 카메라 시스템, 피더 설정, PCB 지지대 및 기계 교정도 검사해야 합니다.

마모, 변형, 오염 또는 잘못 장착된 노즐 홀더를 교체하면 노즐과 배치 헤드 사이의 올바른 기계적 인터페이스를 복원할 수 있습니다. 목표는 단순히 새로운 금속 부품을 설치하는 것이 아니라 제어된 움직임을 회복하고 노즐 유지력을 확보하며 일관된 픽업 높이를 확보하는 것입니다.

권장되는 솔루션에는 다음 4단계가 포함됩니다.

이전 홀더 또는 기계 문서에 인쇄된 전체 부품 번호를 확인하십시오. 필요한 번호가 N610113699AA인지 다른 개정인지 확인하세요.

노즐 샤프트, 스프링, 씰, 필터, 클램프, 진공 경로 및 주변 홀더 구성 요소를 검사합니다. 샤프트가 마모되었거나 씰이 손상된 새 홀더를 설치하면 원래 문제가 해결되지 않을 수 있습니다.

적절한 도구를 사용하고 장비 유지 관리 절차를 따르십시오. 측면 압력, 충격, 강제 삽입 또는 승인되지 않은 개조를 피하십시오.

설치 후 기계를 본격 생산에 투입하기 전에 노즐 이동 테스트, 진공 점검, 노즐 높이 확인, 픽업 테스트, 시력 인식 및 시험 배치를 수행합니다.

정확한 치수, 공차, 표면 처리, 호환 가능한 일련 범위 및 배치 헤드 개정은 공개 문서에서 일관되게 제공되지 않습니다. 구매자는 외관이나 대략적인 치수만으로 이 상품을 선택해서는 안 됩니다. 최종 호환성은 전체 부품 번호와 기계 정보를 통해 확인되어야 합니다.

일부 거래 참고 자료에서는 관련 N610113699AB 또는 N610113699AC 버전을 약 10 × 20mm 강철 홀더로 설명합니다. 그러나 이는 모든 개정판에 대한 보증된 치수 사양이라기보다는 참조용으로 간주되어야 합니다.

N610113699AA 노즐 홀더는 주로 SMT 전자 부품 배치 장비에 사용됩니다. 이 응용 분야는 피더에서 구성 요소를 선택하고 인쇄 회로 기판에 배치하는 역할을 하는 고속 배치 헤드 메커니즘과 밀접하게 연결되어 있습니다.

공개 카탈로그 및 공급업체 참조 자료는 일반적으로 N610113699AA를 NPM 16노즐 또는 H16 헤드 애플리케이션에 연결합니다. 별도의 부품 카탈로그도 이를 NPM-W 및 NPM-W2 16헤드 노즐 홀더 장치와 연결합니다.

• 가전제품 제조
• 자동차 전자부품 조립
• 산업용 제어보드 생산
• 통신장비 제조업
• LED 제품 조립
• 의료 전자제품 제조
• 컴퓨터 및 서버 하드웨어 생산
• 전원공급장치 및 인버터 제조
• 반도체 패키징 지원라인
• EMS 및 계약 전자제품 제조
• SMT 장비 유지보수 회사
• 중고 SMT 기계 재구축 업체
• 전자 예비 부품 유통업체
• 기술 교육 및 수리 센터

SMT 배치 헤드는 노즐을 사용하여 테이프 피더, 트레이, 스틱 또는 기타 부품 공급 시스템에서 전자 부품을 선택합니다. 노즐은 수직으로 이동하고, 회전하고, 진공을 적용하고, 부품을 배치하는 동안 정확한 기계적 위치에 고정되어야 합니다.

노즐 홀더는 이 프로세스를 지원하는 기계 구조의 일부를 형성합니다.

호환 노즐은 헤드 메커니즘에 설치됩니다. 홀더는 노즐과 주변 헤드 구성 요소 사이의 올바른 관계를 유지하는 데 도움이 됩니다.

픽업하는 동안 헤드는 노즐을 부품 쪽으로 내립니다. 홀더는 비정상적인 마찰이나 느슨함 없이 제어된 움직임을 허용하거나 지원해야 합니다.

진공은 노즐 시스템을 통해 적용됩니다. 안정적인 기계적 위치 설정은 노즐이 구성품에 올바르게 접촉하고 흡입을 유지하는 데 도움이 됩니다.

픽업 후, 머신 비전 시스템으로 부품을 검사할 수 있습니다. 불규칙한 노즐 위치는 부품 센터링, 회전 인식 또는 높이 일관성에 영향을 미칠 수 있습니다.

헤드가 프로그래밍된 PCB 위치로 이동하고 부품을 배치합니다. 정확한 홀더 위치 지정은 반복 가능한 노즐 이동 및 배치에 기여합니다.

사이클은 고속으로 반복됩니다. 홀더는 수천 또는 수백만 번의 작동 주기 동안 안정적인 성능을 유지해야 합니다.

따라서 홀더 교체는 개별적인 유지 관리 작업이 아닌 전체 기계 및 진공 시스템 검사의 일부로 처리되어야 합니다.

1. 기계 모델과 헤드 모델을 확인하십시오.
2. 새 부품 번호를 제거된 구성 요소와 비교하십시오.
3. 홀더에 녹, 충격 자국, 긁힘 또는 변형이 있는지 확인하십시오.
4. 결합 샤프트, 스프링, 씰 및 노즐을 검사하십시오.
5. 승인된 유지 관리 방법으로 설치 영역을 청소하십시오.
6. 적합한 도구와 깨끗한 작업 표면을 준비하십시오.
7. 분해하기 전에 원래 조립 방향을 기록해 두십시오.

1. 불필요하게 정밀한 표면을 만지지 마십시오.
2. 과도한 힘을 사용하지 마십시오.
3. 삽입하는 동안 홀더를 똑바로 유지하십시오.
4. 관련 스프링과 씰을 올바른 방향으로 설치하십시오.
5. 자유롭고 부드러운 움직임을 확인하세요.
6. 유지보수 표준에 따라 패스너를 조이십시오.
7. 홀더를 갈거나 구부리거나 광택을 내거나 구멍을 뚫지 마십시오.

1. 허용되는 경우 움직임을 수동으로 확인하십시오.
2. 기계의 헤드 진단 절차를 실행하십시오.
3. 노즐 설치 및 제거를 확인하십시오.
4. 진공 픽업 안정성을 확인하십시오.
5. 노즐 높이와 센터링을 확인하십시오.
6. 저속 시험 배치를 실행합니다.
7. 배치된 구성요소에 오프셋이나 손상이 있는지 검사하십시오.
8. 생산 속도를 점차적으로 높이십시오.
9. 알람 및 픽업 오류 데이터를 모니터링합니다.
10. 유지보수 날짜와 설치된 부품 번호를 기록하십시오.

올바른 홀더를 선택하려면 일반적인 제품 이름을 일치시키는 것 이상이 필요합니다. 다양한 배치 헤드는 거의 동일해 보이지만 길이, 인터페이스 형상, 스프링 배열, 가공 세부 사항, 표면 처리 또는 생산 개정이 다른 홀더를 사용할 수 있습니다.

이는 강철 노즐 홀더에 요청되는 주요 번호이며 NPM H16 또는 16-노즐 헤드 사용에 널리 참조됩니다.

이러한 접미사 번호는 이후 또는 관련 강철 홀더 개정판으로 거래 및 선적 참조에 나타납니다. 개정 업데이트, 물류 번호 매기기 또는 호환 가능한 생산 버전을 나타낼 수 있습니다. 배송 전에 호환성을 확인해야 합니다.

이 번호는 N610113699AA와 함께 일부 제품 제목 및 호환 가능한 헤드 구성 요소 목록에 나타납니다. 기계 문서에서 정확한 관계가 확인될 때까지 연관된 번호 또는 상호 참조된 번호로 처리되어야 합니다.

문의사항을 보내실 때 다음 정보를 제공해 주시기 바랍니다.

• 필수 부품 번호: N610113699AA
• 기계 모델:
• 배치 헤드 모델:
• 기계 일련번호:
• 필수 조건:
• 필요 수량:
• 오래된 부분의 사진:
• 대상 국가:
• 필수 배송 날짜:

이 형식을 사용하면 공급업체는 호환성, 재고, 가격, 포장 및 배송 옵션을 효율적으로 확인할 수 있습니다.

견적에는 제안된 조건이 명확하게 명시되어야 합니다. 구매 전 제품 사진, 포장, 보증 조건, 테스트 범위 등을 검토하시기 바랍니다.

정밀 SMT 헤드 구성 요소는 운송 중 충돌, 습기, 먼지 및 표면 손상을 방지하기 위해 주의 깊게 포장해야 합니다.

1. 깨끗한 육안 검사.
2. 개별 보호 가방 또는 작은 상자.
3. 충격 방지 쿠셔닝 소재.
4. 부품 번호 식별 라벨.
5. 수량확인.
6. 강력한 수출용 상자.
7. 외부 배송 라벨.
8. 필요한 경우 발송 전 사진을 촬영하세요.

고객은 배송 전에 완전한 배송 주소, 담당자, 전화번호, 우편번호, 수입업체 정보를 제공해야 합니다.

강철 노즐 홀더의 상태를 보존하려면:

• 부품을 깨끗하고 건조한 곳에 보관하십시오.
• 설치 전까지 보호 포장 안에 보관하십시오.
• 높은 습도와 부식성 화학물질을 피하십시오.
• 먼지, 납땜 페이스트, 접착제 및 금속 입자와의 접촉을 방지하십시오.
• 홀더 위에 무거운 제품을 올려 놓지 마세요.
• 직접적인 충격이나 낙하를 피하세요.
• 정밀한 표면을 다룰 때는 깨끗한 장갑을 사용하십시오.
• 제거되거나 손상된 구성 요소에서 새 부품을 분리하십시오.
• 제품과 함께 식별 라벨을 보관하십시오.
• 오래된 예비 부품에 재고 관리를 적용합니다.
• 설치하기 전에 장기 재고를 검사하십시오.

유지 관리 빈도는 기계 사용, 생산 환경, 배치 속도, 구성 요소 유형 및 장비 제조업체의 서비스 절차를 따라야 합니다.

부품 번호, 기계 모델, 배치 헤드 및 사진 확인은 잘못된 주문을 줄이는 데 도움이 됩니다.

현재 공급 상황에 따라 긴급 수리가 필요한 경우 단일 제품 또는 소량 문의가 지원될 수 있습니다.

노즐 홀더는 노즐, 샤프트, 필터, 스프링, 센서, 밸브, 피더, 모터, 벨트, 실린더, 보드 및 기타 SMT 예비 부품과 함께 배송될 수 있습니다.

수출 포장, 상업 송장, 포장 목록 및 일반적인 국제 배송 방법은 주문 요구 사항에 따라 준비될 수 있습니다.

처음부터 완전한 정보를 제공하면 가용성, 가격, 상태 및 배송 시간을 더 빠르게 확인할 수 있습니다.

일반 고객은 기계 모델, 생산 라인 수량, 고장 내역 및 예방 유지 관리 계획을 기반으로 예비 부품 목록을 수립할 수 있습니다.

주문하기 전에 다음 사항을 확인하십시오.

N610113699AA 강철 노즐 홀더는 일반적으로 NPM H16 또는 16노즐 배치 헤드 애플리케이션에 참조됩니다. 일부 제품 카탈로그에서는 NPM-D3 및 선택된 NPM-W 또는 NPM-W2 16헤드 구성과도 연결합니다. 하나의 기계 모델이 다른 헤드 버전을 사용할 수 있으므로 주문하기 전에 설치된 헤드 모델과 이전 부품 번호를 확인하십시오.

AB 및 AC 접미사는 수정된 또는 관련 강철 노즐 홀더 번호로 공개 거래 참조에 나타납니다. 그러나 접미사 변경은 엔지니어링, 생산 또는 물류 개정을 나타낼 수 있습니다. 배송 전에 호환성을 확인할 수 있도록 기존 부품 라벨, 기계 모델, 배치 헤드 유형 및 사진을 제공하십시오.

N210081891AB는 일부 공급업체 제목 및 헤드 구성 요소 목록에 N610113699AA와 함께 표시되지만 공개 정보에서는 정확한 관계가 일관되게 정의되지 않습니다. 연관된 구성요소, 어셈블리 참조 또는 상호 참조일 수 있습니다. 기계 문서나 물리적 부품을 확인하지 않고 두 숫자를 동일한 것으로 취급해서는 안 됩니다.

전체 부품 번호, 기계 모델, 배치 헤드 모델, 필요한 조건, 수량, 목적지 국가 및 기존 홀더의 선명한 사진을 보내주십시오. 긴급 주문의 경우 필요한 배송 날짜와 대체 조건 또는 확인된 수정 사항이 허용되는지 여부도 제공하세요.

손상된 홀더는 불안정한 노즐 움직임, 픽업 오류, 부품 낙하 또는 배치 변화의 원인이 될 수 있습니다. 그러나 노즐, 샤프트, 필터, 스프링, 진공 씰, 솔레노이드 밸브, 피더, 카메라 또는 교정으로 인해 유사한 문제가 발생할 수도 있습니다. 부품을 교체하기 전에 헤드 전체를 검사하는 것이 좋습니다.

Panasonic N610113699AA 강철 노즐 홀더 또는 기타 SMT 배치 헤드 예비 부품을 찾고 계십니까?

기계 모델, 헤드 모델, 필요한 부품 번호, 수량, 제품 상태 및 기존 부품 사진을 보내주십시오. 당사 영업팀에서는 가용성을 확인하고 견적, 배송 일정, 포장 세부 정보 및 배송 옵션을 제공합니다.
