| 브랜드 이름: | KOGANEI |
| 모델 번호: | KHY-M7153-101 |

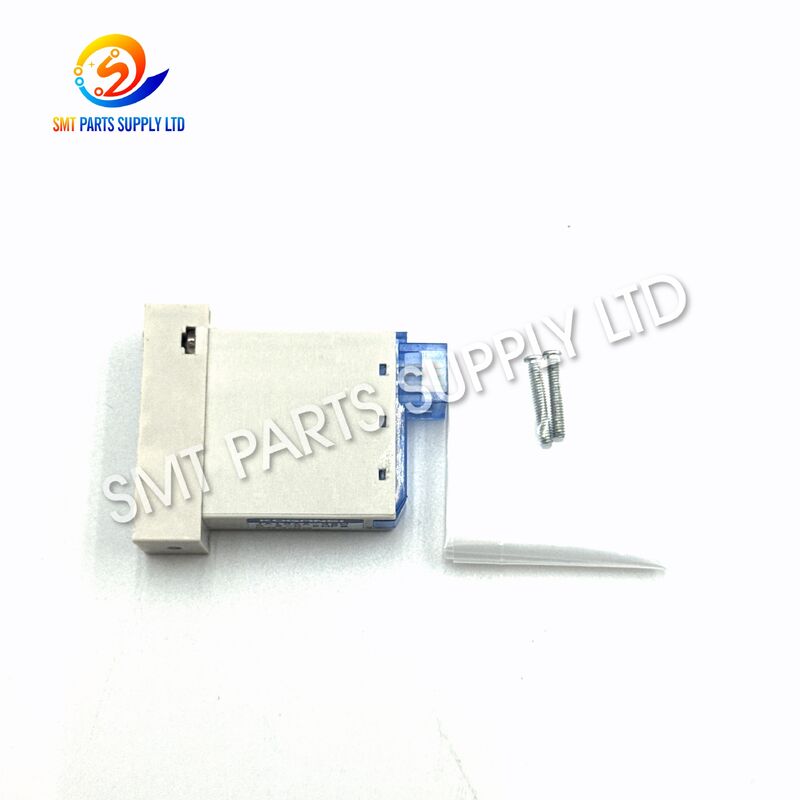

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT 솔레노이드 밸브
YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W는 SMT 픽 앤 플레이스 기계 헤드 또는 관련 공압 어셈블리 내의 공기 회로 전환을 위해 설계된 소형 공압 솔레노이드 밸브입니다. 정확한 KHY-M7153-101 부품 번호는 주로 YS24 장비와 연관되어 있으며, 밀접하게 관련된 KHY-M7153-10 및 KHY-M7153-10X 참조는 YG12, YS12, YS24, YG12F 및 YS12F 기계용 밸브 응용 분야에서도 찾을 수 있습니다. 정확한 호환성은 설치된 밸브 라벨, 기계 개정, 매니폴드 배열 및 커넥터 구성을 통해 항상 확인되어야 합니다.
고속 배치 기계에 설치된 밸브는 진공 생성, 진공 해제, 송풍 또는 기타 배치 헤드 작업에 필요한 공압 공기 흐름을 전환하는 데 도움이 됩니다. 컴팩트한 본체는 제한된 설치 공간에 적합하며, 빠른 전기-공압 반응은 반복적인 구성 요소 픽업 및 배치 주기를 지원합니다. 예방 유지 보수, 헤드 유닛 수리, 공압 문제 해결, 손상되거나 전환 속도가 느린 밸브 교체에 적합합니다.
제품 식별
| 목 | 정보 |
|---|---|
| 제품명 | SMT 공압 솔레노이드 밸브 |
| 기계 부품 번호 | KHY-M7153-101 |
| 밸브 모델 | 코가네이 JA10AA-36W |
| 밸브 시리즈 | JA 시리즈 |
| 기본 응용 프로그램 | YS24 SMT 픽 앤 플레이스 기계 |
| 관련 부품 참조 | KHY-M7153-10, KHY-M7153-10X |
| 주요 기능 | 공압 공기 및 진공 회로 전환 |
| 설치면적 | 배치 헤드, 이젝터 어셈블리, 공압 매니폴드 또는 관련 헤드 메커니즘 |
| 제품 카테고리 | SMT 기계 부품 |
| 공급단위 | 원피스 |
| 공급조건 | 견적에 따른 기존 신규 또는 기타 공급 등급 |
| 호환성 요구 사항 | 부품 번호, 밸브 표시, 커넥터, 전압 및 매니폴드 위치 확인 |
원인
SMT 솔레노이드 밸브는 부품 픽업, 운송, 정렬, 배치 및 해제 중에 반복적으로 작동합니다. 많은 수의 스위칭 주기를 수행하기 때문에 공압 회로의 내부 마모, 오염, 전기적 고장 또는 누출로 인해 밸브 성능이 점차 저하될 수 있습니다.
기계 알람이 항상 밸브 자체의 고장을 의미하는 것은 아닙니다. 교체하기 전에 공기 필터, 진공 발생기, 튜브, 노즐, 매니폴드 씰, 커넥터, 배선 및 제어 신호도 검사해야 합니다.
일반적인 문제 및 가능한 원인
| 기계 증상 | 가능한 밸브 관련 원인 | 그 밖에 점검할 항목 |
|---|---|---|
| 불안정한 부품 픽업 | 느린 밸브 전환 또는 내부 누출 | 노즐, 진공 필터, 호스, 이젝터, 픽업 높이 |
| 낮은 진공도 | 밸브가 완전히 열리지 않음 | 공기압, 진공 발생기, 매니폴드 씰, 막힌 튜브 |
| 이동 중 구성 요소가 떨어짐 | 간헐적인 공기 제어 또는 지연된 응답 | 노즐 마모, 부품 설정, 헤드 케이블, 진공 센서 |
| 불량한 구성 요소 릴리스 | 배기 또는 송풍 회로가 올바르게 전환되지 않음 | 블로우 압력, 배기 경로, 노즐 오염 |
| 반복되는 픽업 오류 | 가열 후 밸브 반응이 일관되지 않음 | 코일, 커넥터, 기계 출력 신호, 공기 품질 |
| 공압 작용 없음 | 코일이 제어 신호를 수신하거나 응답하지 않습니다. | 하네스, 드라이버 출력, 커넥터 핀, 기계 퓨즈 |
| 지속적인 공기 누출 | 내부 밸브 씰 또는 매니폴드 개스킷이 손상되었을 수 있습니다. | 튜브 피팅, 서브 베이스 씰, 인접 밸브 |
| 밸브는 수동으로 작동하지만 자동으로 작동하지는 않습니다. | 전기 제어 또는 배선 문제 | 기계 출력 보드, 케이블 연속성, 커넥터 극성 |
| 새 밸브를 설치할 수 없습니다. | 잘못된 밸브 개정 또는 매니폴드 배열 | 구 품번, 장착 구멍, 포트 방향, 커넥터 종류 |
| 밸브에서 소음이 발생함 | 불안정한 공기 공급 또는 내부 오염 | 레귤레이터, 에어 드라이어, 필터 엘리먼트, 장착 나사 |
밸브 성능이 저하될 수 있는 이유
| 원인 | 작동에 미치는 영향 |
|---|---|
| 압축 공기의 수분 | 부식, 고착 또는 불규칙한 움직임을 유발할 수 있습니다. |
| 먼지나 기름 오염 | 내부 통로를 제한하고 밀봉에 영향을 미칠 수 있음 |
| 장기간의 고주기 사용 | 씰과 움직이는 부품이 점차적으로 마모됩니다. |
| 잘못된 작동 압력 | 약하거나 지연되거나 불안정한 스위칭을 생성할 수 있음 |
| 손상된 커넥터 핀 | 간헐적인 전기 접촉 원인 |
| 잘못된 코일 전압 | 작동이 되지 않거나 코일이 손상될 수 있습니다. |
| 느슨한 매니폴드 나사 | 외부 누출 및 불안정한 공기 흐름을 생성합니다. |
| 손상된 개스킷 또는 O-링 | 밸브와 매니폴드 사이의 압력 또는 진공 손실을 허용합니다. |
| 잘못된 밸브 코드 | 다른 포트 논리 또는 전기적 특성을 생성할 수 있음 |
| 잘못된 설치 방향 | 공급, 출력, 배기 경로를 잘못 연결할 수 있음 |
해결책
오작동하는 KHY-M7153-101 밸브를 올바르게 일치하는 JA10AA-36W 장치로 교체하면 배치 헤드 공기 회로의 의도된 공압 전환 기능을 복원하는 데 도움이 될 수 있습니다.
교체품을 적절하게 선택하면 진공 반응, 부품 픽업 안정성, 릴리스 타이밍 및 기계 작동 일관성을 개선하는 데 도움이 될 수 있습니다. 단, 공압 및 전기 회로 전체를 점검한 후 교체를 완료해야 합니다.
권장되는 문제 해결 및 교체 프로세스
| 단계 | 행동 | 목적 |
|---|---|---|
| 1 | 기계 모델 및 일련 번호를 기록하십시오. | 올바른 기계 세대를 식별합니다. |
| 2 | 기존 밸브 표시 전체를 읽어보세요. | JA10AA-36W 및 접미사 정보를 확인합니다. |
| 3 | 기계 부품 번호 KHY-M7153-101 확인 | KHY-M7153-00 또는 KHY-M7153-01 버전과의 혼동 방지 |
| 4 | 커넥터 및 매니폴드 사진 촬영 | 배선 방향 및 장착 구성 확인 |
| 5 | 공기압과 공기질을 확인하세요 | 공급측 문제 배제 |
| 6 | 튜브, 노즐, 필터 및 이젝터 검사 | 밸브 외부의 누수나 막힘을 찾아냅니다. |
| 7 | 기계 출력 신호 테스트 | 밸브가 올바른 제어 전압을 받는지 확인합니다. |
| 8 | 교체품을 물리적으로 비교하십시오. | 치수, 포트, 나사, 씰 및 커넥터를 확인합니다. |
| 9 | 올바른 개스킷을 사용하여 설치 | 매니폴드 누출 방지 |
| 10 | 픽업 및 릴리스 테스트 실행 | 생산 재개 전 안정적인 가동 확인 |
운영상의 이점
| 혜택 | 실용적인 가치 |
|---|---|
| 컴팩트한 설치 | SMT 헤드 어셈블리 내부의 제한된 공간에 적합 |
| 빠른 공압 제어 | 반복적인 픽업 및 배치 작업 지원 |
| 안정적인 기류 전환 | 일관된 진공 및 블로우 기능을 유지하는 데 도움이 됩니다. |
| 기계별 식별 | KHY-M7153-101은 유지보수 부품 매칭을 단순화합니다. |
| 교체 가능한 구조 | 더 큰 공압 어셈블리를 교체할 필요성이 줄어듭니다. |
| 유지보수 지원 | 정기 서비스 및 긴급 기계 수리에 유용합니다. |
| 명확한 밸브 마킹 | JA10AA-36W는 주문 전 육안 확인을 지원합니다. |
| 개별공급 | 중요한 교체 재고를 유지하는 데 편리함 |
명세서
기계별 제품 사양
| 사양 | 세부 |
|---|---|
| 브랜드 참조 | 야마하 |
| 공압부품 제조업체 | 코가네이 |
| 기계 부품 번호 | KHY-M7153-101 |
| 공압 밸브 모델 | JA10AA-36W |
| 구성 요소 유형 | 내부 공압 솔레노이드 밸브 |
| 기본 기계 애플리케이션 | YS24 SMT 픽 앤 플레이스 기계 |
| 관련 머신 계열 | YG12, YS12, YS24, YG12F 및 YS12F는 부품 번호 확인 대상입니다. |
| 주요 작동 매체 | 압축공기 |
| 주요 기계 기능 | 공기, 진공 생성, 배기 또는 블로우 회로 전환 |
| 설치방법 | 매니폴드 또는 기계별 서브 베이스 장착 |
| 전기 연결 | 기계별 커넥터 또는 리드 배열 |
| 포트 구성 | 제거된 밸브에 대해 확인 |
| 정격전압 | 원래 밸브 라벨과 기계 회로에서 확인하십시오. |
| 작동 압력 | 기계 사양과 정확한 밸브 라벨을 따르십시오. |
| 매끄럽게 하기 | 장비 제조업체의 유지 관리 요구 사항을 따르십시오. |
| 패키지 | 보호용 개별 포장 |
| 최소 주문 수량 | 원피스 |
| 선적 전 검사 | 부품 번호 및 육안 상태 검사 |
| 보증 | 확인된 공급조건 및 견적에 따름 |
KOGANEI JA-시리즈 참조 데이터
KOGANEI는 JA 시리즈를 밸브 폭이 약 10.5mm인 얇고 컴팩트한 솔레노이드 밸브 플랫폼으로 설명합니다. 이 시리즈는 2포트, 3포트, 5포트 및 직렬 3포트 배열을 포함한 여러 공압 구성을 지원합니다. 기계별 접미사가 맞춤형 전기 또는 장착 요구 사항을 나타낼 수 있으므로 JA10AA-36W의 정확한 사양은 설치된 제품에서 확인해야 합니다.
| JA-시리즈 참고 항목 | 카탈로그 수준 참조 |
|---|---|
| 작동 매체 | 공기 |
| 작동원리 | 내부 파일럿형 |
| 시리즈 작동 압력 | 약 0.2~0.7MPa |
| 시리즈 내압 | 약 1.05MPa |
| 시리즈 작동 온도 | 약 5~50°C |
| 매끄럽게 하기 | 일반적으로 카탈로그 시리즈에는 필요하지 않습니다. |
| 장착 방향 | 시리즈 카탈로그를 통해 유연한 장착 가능 |
| 표준 카탈로그 전압 | DC24V |
| 표준 카탈로그 전압 범위 | DC21.6~26.4V |
| 표준 카탈로그 전력 소비 | 약 0.5W |
| 저전류 유지 소비 | 약 0.25W |
| 밸브 폭 | 약 10.5mm |
| 사용 가능한 시리즈 포트 배열 | 2포트, 3포트, 5포트, 탠덤 3포트 |
| 일반적인 피팅 참조 | 구성에 따라 Ø4, Ø6 또는 Rc1/8 |
| 본체 재질 참고 | 양극산화 알루미늄 합금 |
| 씰 재질 참고 | 합성고무 |
위의 값은 모든 맞춤형 JA10AA-36W 기계 밸브에 대한 보증이 아니라 JA-시리즈 카탈로그 참조입니다. 최종 선택은 전체 기존 밸브 표시 및 기계 구성을 기반으로 해야 합니다. 공식 JA-시리즈 카탈로그 정보에는 공기를 매체로 사용하고, 내부 파일럿 작동, 0.2~0.7 MPa 작동 압력 범위, DC24V 표준 전압 및 다중 포트 구성이 나열되어 있습니다.
중요한 모델 코드 공지
"36W" 문자JA10AA-36W전체 밸브 모델 지정의 일부로 처리되어야 합니다. 36와트 전력 등급으로 자동 해석되어서는 안 됩니다.
설치하기 전에 다음을 확인하십시오.
| 확인사항 | 필수정보 |
|---|---|
| 완전한 밸브 마킹 | JA10AA-36W |
| 기계 부품 번호 | KHY-M7153-101 |
| 코일 전압 | 원래 밸브 또는 기계 전기 도면에서 읽기 |
| 커넥터 모양 | 기존 하네스와 일치해야 함 |
| 케이블 방향 | 원래 설치 공간에 맞아야 합니다. |
| 포트 배열 | 원래 매니폴드와 정렬해야 함 |
| 수동 오버라이드 위치 | 서비스 액세스 요구 사항과 일치해야 함 |
| 밸브 스테이션 | 헤드 매니폴드 내 정확한 위치 확인 |
| 개스킷 패턴 | 모든 매니폴드 포트와 일치해야 함 |
| 기계 개정 | 기계 일련번호를 사용하여 확인 |
애플리케이션
KHY-M7153-101 JA10AA-36W 솔레노이드 밸브는 전기 제어 신호가 압축 공기를 다른 공압 경로 간에 신속하게 전환해야 하는 SMT 기계 공압 시스템에 사용됩니다.
주요 응용 분야
| 애플리케이션 | 밸브 기능 |
|---|---|
| SMT 배치 헤드 | 픽업 또는 릴리스 중에 필요한 공압 동작을 제어합니다. |
| 진공 발생 회로 | 진공 이젝터 시스템으로 또는 진공 이젝터 시스템에서 공기를 유도합니다. |
| 진공파괴 회로 | 배치된 구성요소의 신속한 해제를 지원합니다. |
| 블로우 에어 회로 | 노즐 또는 부품 방출 중에 사용되는 포지티브 에어를 제어합니다. |
| 헤드 공압 매니폴드 | 소형 밸브 그룹 내에서 하나의 밸브 스테이션으로 작동 |
| 기계 유지보수 | 누출되거나 손상되거나 느리거나 전기적으로 고장난 밸브를 교체합니다. |
| 예방용 예비 부품 재고 | 중요한 밸브에 장애가 발생하는 경우 가동 중지 시간 감소 |
| 헤드유닛 개조 | 헤드 점검 중 공압 기능 복원 |
기계 호환성 가이드
| 기계 모델 | 호환성 상태 |
|---|---|
| YS24 | KHY-M7153-101과 관련된 주요 애플리케이션 |
| YS12 | 관련 KHY-M7153-10 또는 KHY-M7153-10X 밸브 제품군; 정확한 부분 확인 |
| YG12 | 관련 밸브 제품군 애플리케이션; 정확한 부품 및 매니폴드 확인 |
| YG12F | 관련 밸브 제품군 애플리케이션; 확인 필요 |
| YS12F | 관련 밸브 제품군 애플리케이션; 확인 필요 |
| 기타 기계 | 외모로만 주문하지 마세요. 이전 밸브 세부 정보 제공 |
정확한 KHY-M7153-101 참조는 특별히 YS24 밸브로 나열되었으며, KHY-M7153-10 또는 KHY-M7153-10X 참조를 포함하는 JA10AA-36W 밸브도 여러 YG 및 YS 기계 모델용으로 판매됩니다. 가장 안전한 주문 방법은 기계 계열에만 의존하는 대신 전체 부품 번호와 기존 밸브 사진을 일치시키는 것입니다.
적합한 구매자
| 구매자 유형 | 일반적인 요구 사항 |
|---|---|
| SMT 생산공장 | 정지된 기계의 긴급 교체 |
| EMS 제조사 | 예방적 예비 부품 재고 |
| SMT 유지보수업체 | 헤드 어셈블리의 수리 및 개조 |
| 중고 장비 판매점 | 재판매 전 기계 준비 |
| SMT 부품 대리점 | 반복적인 고객 수요에 대한 재고 |
| 기술서비스팀 | 공압 시스템 문제 해결 |
| 해외 수입업자 | 통합 SMT 예비 부품 구매 |
작동 방식
솔레노이드 밸브는 전기 제어 명령을 공압 스위칭으로 변환합니다. SMT 배치 기계 내에서 컨트롤러는 진공, 해제, 블로우 또는 기타 공기 작업이 필요할 때 전압 신호를 보냅니다.
작동 순서
| 단계 | 밸브 동작 | 기계 결과 |
|---|---|---|
| 1. 대기 | 밸브는 기본 공압 위치를 유지합니다. | 공기 회로는 다음 기계 명령을 기다립니다. |
| 2. 전기신호 | 기계는 솔레노이드 코일에 전압을 보냅니다. | 자기장이 생성됩니다 |
| 3. 내부 움직임 | 플런저와 파일럿 메커니즘이 움직입니다. | 주요 내부 통로의 위치가 변경됩니다. |
| 4. 공기 전환 | 공급, 출력 또는 배기 경로가 연결됩니다. | 공기가 필요한 헤드 회로에 도달합니다. |
| 5. 진공 또는 타격 동작 | 이젝터 또는 공압 출력이 반응합니다. | 노즐이 부품을 들어올리거나 분리합니다. |
| 6. 신호 제거 | 코일 전원이 제거되거나 전환됩니다. | 밸브가 명령된 상태로 돌아가거나 변경됩니다. |
| 7. 반복주기 | 생산 중에 프로세스가 반복됩니다. | 구성 요소는 지속적으로 처리됩니다. |
JA 시리즈에는 다양한 포트 및 위치 배열이 포함되어 있습니다. 따라서 교체 밸브의 내부 공기 흐름 논리는 원래 장치와 일치해야 합니다. 외부 크기는 유사하지만 내부 기능이 다른 밸브는 기계를 올바르게 작동하지 않을 수 있습니다.
SMT 헤드 시스템과의 관계
| 관련 구성요소 | 밸브와의 관계 |
|---|---|
| 대통 주둥이 | 공압 회로에 의해 제어되는 진공 또는 해제 효과를 받습니다. |
| 진공 이젝터 | 압축공기를 공급하면 진공이 발생합니다. |
| 진공 센서 | 충분한 픽업 진공이 달성되었는지 감지합니다. |
| 에어튜빙 | 구성요소 간에 압력 또는 진공을 전달합니다. |
| 필터 | 밸브와 이젝터에 오염물질이 유입되는 것을 방지합니다. |
| 다양성 | 여러 밸브에 압축 공기를 분배합니다. |
| 헤드 제어 보드 | 전기 스위칭 명령을 보냅니다. |
| 하네스 및 커넥터 | 제어 회로에서 코일로 전압을 전달합니다. |
선택 방법
다양한 KHY-M7153 버전은 본체는 유사하지만 기계 애플리케이션, 코일 사양, 커넥터 또는 공압 기능이 다를 수 있으므로 올바른 밸브 선택이 필수적입니다.
선택 체크리스트
| 선택 포인트 | 확인해야 할 사항 | 왜 중요한가요? |
|---|---|---|
| 기계 부품 번호 | KHY-M7153-101 | 기계 유지보수를 위한 가장 중요한 식별 |
| 밸브 모델 | JA10AA-36W | 공압 부품 마킹 확인 |
| 기계 모델 | YS24 또는 다른 관련 모델 | 지원되지 않는 시스템에 설치하는 것을 방지합니다. |
| 기계 일련번호 | 전체 일련번호 | 기계 생성 및 개정을 식별하는 데 도움이 됩니다. |
| 오래된 밸브 사진 | 전면, 후면, 상단, 커넥터 및 라벨 | 물리적 비교 가능 |
| 커넥터 | 모양, 핀 수, 키 방향 | 전기적 불일치 방지 |
| 코일 전압 | 원본 라벨 또는 회로도 | 코일 및 제어 출력을 보호합니다. |
| 매니폴드 위치 | 정확한 밸브 스테이션 | 기능 및 포트 배열을 확인합니다. |
| 개스킷 패턴 | 공기 통로의 수와 위치 | 누출 또는 차단된 포트를 방지합니다. |
| 나사 위치 | 장착 구멍 간격 및 나사 길이 | 안전한 설치 보장 |
| 케이블 방향 | 왼쪽, 오른쪽, 위쪽 또는 아래쪽 | 헤드 내부의 간섭을 피합니다. |
| 공급조건 | 원래 새 것, 중고 또는 호환 가능 | 가격, 보증, 예상 서비스 수명을 결정합니다. |
| 필요 수량 | 유지보수 수량 및 안전 재고 | 생산 계획 지원 |
| 배송 마감일 | 표준 또는 긴급 배송 | 적절한 물류 준비가 가능합니다. |
겉모습만 보고 선택하지 마세요
두 밸브는 거의 동일해 보이지만 서로 다릅니다.
| 가능한 차이 | 잘못된 선택의 위험 |
|---|---|
| 코일 전압 | 밸브가 작동하지 않거나 손상될 수 있습니다. |
| 내부 공압 논리 | 진공 및 배기 기능은 반대일 수 있습니다. |
| 커넥터 핀 할당 | 기계 신호가 올바른 코일에 도달하지 못할 수 있습니다. |
| 매니폴드 포트 패턴 | 공기가 새거나 공기 흐름이 막힐 수 있습니다. |
| 케이블 방향 | 밸브가 사용 가능한 공간에 맞지 않을 수 있습니다. |
| 수동 오버라이드 디자인 | 서비스 이용이 제한될 수 있습니다. |
| 부품 번호 개정 | 기계 소프트웨어 또는 헤드 구성이 다를 수 있음 |
| 씰 두께 | 설치 후 매니폴드 누출이 발생할 수 있음 |
정확한 견적을 위해 필요한 정보
문의사항을 보내실 때 다음 정보를 제공해 주시기 바랍니다.
| 필수정보 | 예 |
|---|---|
| 기계 모델 | YS24 |
| 기계 일련번호 | 기계 명판의 전체 번호 |
| 기계 부품 번호 | KHY-M7153-101 |
| 밸브 모델 | 코가네이 JA10AA-36W |
| 필요 수량 | 1개, 2개, 5개 이상 |
| 필수 조건 | 원본 신규 또는 기타 요청 등급 |
| 목적지 국가 | 국가 및 우편번호 |
| 오래된 밸브 사진 | 명확한 라벨 및 커넥터 이미지 |
| 결함 설명 | 낮은 진공, 누출, 스위칭 없음 또는 간헐적 응답 |
| 배송 요구 사항 | 표준 배송 또는 긴급 교체 |
설치 지침
장비를 정지하고 격리하고 감압한 후 자격을 갖춘 유지보수 담당자가 설치를 수행해야 합니다.
설치 절차
| 단계 | 지침 |
|---|---|
| 1 | 승인된 유지보수 절차에 따라 기계를 정지하십시오. |
| 2 | 전원 및 압축 공기 공급을 분리합니다. |
| 3 | 공압 시스템의 잔압 해제 |
| 4 | 기존 밸브 위치, 커넥터 방향, 튜브 배열을 기록합니다. |
| 5 | 케이블을 당기지 않고 전기 커넥터를 제거하십시오. |
| 6 | 밸브 장착 나사를 균일하게 제거하십시오. |
| 7 | 매니폴드 표면, 개스킷 및 공기 통로를 검사합니다. |
| 8 | 설치하기 전에 기존 밸브와 새 밸브를 비교하십시오. |
| 9 | 올바른 개스킷을 올바른 방향으로 설치하십시오. |
| 10 | 무리한 힘을 가하지 말고 장착 나사를 균등하게 조이십시오. |
| 11 | 하네스를 다시 연결하고 안전하게 결합되었는지 확인하세요. |
| 12 | 공기압을 회복하고 누출 여부를 확인하십시오. |
| 13 | 기계 전원 복구 및 수동 출력 테스트 수행 |
| 14 | 감소된 속도로 픽업, 전송 및 릴리스 테스트 실행 |
| 15 | 정상적인 생산으로 복귀하기 전에 안정적인 작동을 확인하십시오. |
유지 관리 권장 사항
| 유지보수 항목 | 권장 조치 |
|---|---|
| 압축공기 필터 | 공장 유지보수 주기에 따라 점검 및 교체 |
| 에어 드라이어 | 올바른 작동 확인 및 습기 배출 |
| 관 재료 | 균열, 꼬임, 느슨한 피팅 또는 오염 여부를 검사합니다. |
| 매니폴드 개스킷 | 경화, 손상, 변형 시 교체 |
| 전기 커넥터 | 깨끗하게 유지하고, 완전히 삽입하고, 느슨한 핀이 없어야 합니다. |
| 밸브외관 | 플럭스, 오일, 먼지, 세정액 잔여물이 없도록 유지하세요. |
| 진공필터 | 밸브가 고장났다고 가정하기 전에 청소하거나 교체하십시오. |
| 노즐상태 | 마모, 막힘, 밀봉 표면 확인 |
| 예비 재고 | 중요한 생산 기계에 대해 하나 이상의 확인된 밸브를 유지하십시오. |
| 유지보수 기록 | 교체 날짜, 기계 번호, 고장 증상을 기록합니다. |
품질 및 주문 확인
잘못된 주문을 줄이려면 기계 및 공압 구성품 식별을 모두 사용하여 밸브를 점검해야 합니다.
선적 전 확인
| 점검 포인트 | 확인방법 |
|---|---|
| 부품 번호 | 구매주문서와 비교 |
| 밸브 모델 | JA10AA-36W 라벨을 확인하세요. |
| 외부 조건 | 육안검사 |
| 커넥터 상태 | 핀, 하우징, 케이블을 확인하세요. |
| 장착면 | 눈에 보이는 손상 확인 |
| 포장 | 개별 보호 포장 |
| 수량 | 발송 전 계산 |
| 고객 호환성 정보 | 제공된 기계 및 기존 부품 세부 정보와 비교 |
권장 예비 부품 전략
동일한 모델의 여러 기계를 사용하는 공장의 경우 확인된 밸브의 수량을 소량 유지하면 예상치 못한 공압 고장 시 대기 시간을 줄일 수 있습니다. 권장 재고 수량은 기계 수, 생산 시간, 과거 고장 빈도, 공급업체 리드 타임 및 생산 라인의 중요성을 기반으로 해야 합니다.
FAQ
1. KHY-M7153-101은 KHY-M7153-10 또는 KHY-M7153-10X와 동일합니까?
이러한 참조는 밀접하게 관련된 밸브 제품군에 속하지만 완전히 상호 교환 가능한 것으로 자동으로 처리되어서는 안 됩니다. 전체 밸브 표시, 기계 모델, 커넥터, 매니폴드 위치, 코일 사양 및 공압 포트 배열을 확인하십시오. 주문하기 전에 설치된 밸브의 사진을 찍는 것이 좋습니다.
2. KHY-M7153-101 JA10AA-36W 밸브를 사용하는 SMT 기계는 무엇입니까?
KHY-M7153-101은 주로 YS24 SMT 픽 앤 플레이스 기계와 연관되어 있습니다. 관련 KHY-M7153-10 및 KHY-M7153-10X JA10AA-36W 참조는 YG12, YS12, YS24, YG12F 및 YS12F 애플리케이션에도 나타날 수 있지만 정확한 호환성을 확인해야 합니다.
3. "36W"는 밸브가 36W를 소비한다는 의미입니까?
"36W" 접미사만으로는 전력 소비에 대한 결론을 내릴 수 없습니다. 이는 완전한 JA10AA-36W 모델 지정의 일부입니다. 설치하기 전에 원래 밸브 라벨, 기계 도면 또는 승인된 기술 문서에서 실제 정격 전압 및 전기 사양을 확인하십시오.
4. 이 밸브가 저진공 또는 픽업 오류 문제를 해결할 수 있습니까?
원래 밸브에 내부 누출, 느린 스위칭, 오염, 코일 고장 또는 불안정한 작동이 있는 경우 문제를 해결할 수 있습니다. 그러나 낮은 진공은 노즐 막힘, 필터 마모, 튜브 손상, 개스킷 누출, 이젝터 약함, 잘못된 픽업 높이 또는 센서 문제로 인해 발생할 수도 있습니다.
5. 견적을 받기 전에 어떤 정보를 제공해야 합니까?
기계 모델, 일련 번호, KHY-M7153-101 부품 번호, JA10AA-36W 밸브 마킹, 필요한 수량, 선호하는 공급 조건, 목적지 국가 및 기존 밸브 라벨, 커넥터, 케이블 방향, 매니폴드 표면 및 설치 위치의 선명한 사진을 보내주십시오.
문의하기
가격, 가용성, 호환성 확인 및 해외 배송에 대해서는 문의 사항과 함께 기계 정보 및 기존 밸브 사진을 보내주십시오.
더 빠른 확인을 위해 다음을 포함하세요.
기계 모델 + 기계 일련 번호 + 부품 번호 + 밸브 모델 + 수량 + 배송 국가
