Panasonic KXFX055JA00 1115 CM402 CM602용 특수형 노즐

Panasonic KXFX055JA00 1115 CM402 CM602용 특수형 노즐

Panasonic KXFX055JA00 1115 특수 형상 노즐은 호환 가능한 CM402 및 CM602 SMT 픽 앤 플레이스 기계 애플리케이션용으로 개발된 정밀 부품 처리 부품입니다. 배치 헤드에 설치된 노즐은 제어된 진공 흡입을 사용하여 적합한 전자 부품을 인쇄 회로 기판에 집고, 고정하고, 이동하고, 정렬하고 배치합니다.

표준 저항기, 커패시터 및 집적 회로에 사용되는 기존 원형 노즐과 달리 이 모델은 특정 접촉 모양이 필요한 구성 요소를 위해 고안된 특수 픽업 프로파일이 특징입니다. 올바른 노즐 선택은 진공 밀봉, 부품 안정성, 인식 일관성 및 배치 신뢰성을 향상시킬 수 있습니다.

전체 부품 번호 KXFX055JA00을 기본 주문 번호로 간주해야 합니다. 구매자는 주문하기 전에 기계 모델, 배치 헤드 정보, 현재 노즐 사진, 노즐 라벨 및 구성 요소 치수를 제공하는 것이 좋습니다. 이 검증 프로세스는 호환성 위험을 줄이고 제공된 노즐이 실제 생산 요구 사항과 일치하는지 확인하는 데 도움이 됩니다.

SMT 노즐 문제는 배치 기계, 피더 및 구성 요소 프로그램이 정상적으로 보일 때에도 생산 효율성에 영향을 미칠 수 있습니다. 노즐은 기계 헤드와 전자 부품 사이의 직접적인 연결을 형성하므로 프로파일, 청결도, 정렬 또는 진공 통로의 작은 변화로 인해 반복적인 생산 오류가 발생할 수 있습니다.

표준 원형 노즐은 커넥터, 센서, 스위치, LED 구성 요소, 소켓, 변압기, 차폐 구성 요소 또는 기타 불규칙한 패키지에 충분한 접촉 영역을 제공하지 못할 수 있습니다.

노즐 모양이 부품 표면과 일치하지 않으면 진공 누출이 발생할 수 있습니다. 기계는 처음에 구성요소를 선택할 수 있지만 헤드가 빠르게 움직이는 동안 구성요소가 회전하거나 기울어지거나 떨어질 수 있습니다.

구성요소, 피더 포켓, 트레이에 반복적으로 접촉하거나 잘못된 픽업 위치로 인해 노즐 팁이 점차 마모될 수 있습니다.

마모된 픽업 표면은 다음과 같이 바뀔 수 있습니다.

• 진공 밀봉 성능.
• 픽업 높이.
• 구성 요소 위치.
• 접촉 압력.
• 배치 정확도.
• 시각 인식 안정성.

먼지, 플럭스 잔여물, 접착제 입자, 구성품 잔해, 포장재, 세척 오염물이 노즐 통로로 유입될 수 있습니다.

공기 흐름이 제한되면 다음과 같은 결과가 발생할 수 있습니다.

노즐 본체는 배치 헤드와 올바르게 연결되어야 합니다. 장착 인터페이스 주변의 긁힘, 오염, 변형 또는 마모로 인해 장착 불량이나 공기 누출이 발생할 수 있습니다.

잘못 설치된 노즐은 노즐 회전, 픽업 높이 또는 헤드 보정에도 영향을 미칠 수 있습니다.

픽업 지점은 부품의 안정적인 지지 영역과 무게 중심에 가까워야 합니다. 오프셋 픽업 위치로 인해 가속 중에 부품이 회전하거나 기울어질 수 있습니다.

기계 매개변수가 적합하지 않으면 노즐이 올바르게 작동할 수 없습니다. 중요한 설정은 다음과 같습니다.

• 픽업 높이.
• 배치 높이.
• 진공 시작 타이밍.
• 진공 해제 타이밍.
• 머리 가속.
• 회전 속도.
• 피더 픽업 좌표.
• 부품 두께.
• 시각 인식 데이터.
• 배치 압력.

구성품이 기울어지거나, 손상되거나, 잘못된 위치에 있거나, 피더 포켓 내부에서 움직일 때 호환 노즐에 여전히 픽업 문제가 발생할 수 있습니다.

따라서 피더 상태, 테이프 품질, 커버 테이프 벗겨짐, 트레이 정렬 및 구성 요소 방향을 노즐과 함께 검사해야 합니다.

비슷한 모양의 노즐이 반드시 교체 가능한 것은 아닙니다. 두 가지 노즐 모델은 다를 수 있습니다.

• 장착 치수.
• 총 길이.
• 팁 프로필.
• 진공 구멍 크기.
• 픽업 표면.
• 회전 참조.
• 머신 헤드 호환성.

전체 부품번호를 확인하지 않고 일반 노즐 코드로만 주문하면 잘못된 공급이 발생할 수 있습니다.

KXFX055JA00은 기존 원형 노즐로는 안정적으로 처리할 수 없는 호환 전자 부품에 대한 전용 픽업 프로파일을 제공합니다.

적절한 접촉 표면은 보다 일관된 진공 밀봉을 생성하고 고속 배치 이동 중에 구성 요소 안정성을 향상시키는 데 도움이 될 수 있습니다.

전체 부품 번호 KXFX055JA00을 주요 구매 참조 자료로 사용해야 합니다.

정확한 식별을 위해 구매자는 다음을 제공해야 합니다.

올바른 노즐이 깨끗하고 손상되지 않았으며 적절하게 설치되면 진공 통로는 픽업 및 구성품 이동 중에 일관되게 반응할 수 있습니다.

안정적인 흡입은 다음을 줄이는 데 도움이 될 수 있습니다.

• 픽업 시도가 실패했습니다.
• 구성품이 떨어집니다.
• 구성 요소 회전.
• 배치 중단.
• 기계 알람 빈도.
• 구성 요소 낭비.
• 수동 생산 개입.
• 계획되지 않은 라인 가동 중단 시간.

생산 공장은 교체를 준비하기 전에 노즐이 완전히 고장날 때까지 기다려서는 안 됩니다.

적절한 예비 수량을 유지하면 다음으로 인한 가동 중지 시간을 줄일 수 있습니다.

• 우발적인 노즐 충격.
• 일반적인 팁 마모.
• 진공 통로 막힘.
• 제품 모델 변경.
• 노즐 손실.
• 긴급 생산 주문.
• 국제 배송 리드타임.

KXFX055JA00 노즐은 CM402 및 CM602 픽 앤 플레이스 장비에서 수행되는 호환 가능한 부품 배치 작업에 적합합니다.

다음과 같은 생산 환경에서 사용될 수 있습니다.

• 가전제품.
• 자동차 전자.
• 통신 장비.
• 산업용 컨트롤러.
• LED 조명 제품.
• 전원 공급 장치 어셈블리.
• 스마트 홈 장치.
• 전자 악기.
• 의료 전자.
• 보안 제품.
• 컴퓨터 주변기기 제품.
• 계약 제조 어셈블리.

부품 픽업 표면에 표준 원형 노즐과 다른 프로파일이 필요한 경우 노즐을 선택할 수 있습니다.

가능한 구성 요소 범주는 다음과 같습니다.

기존 노즐에 다음이 발생할 경우 노즐을 교체용으로 사용할 수 있습니다.

• 눈에 보이는 팁 마모.
• 굽힘 또는 변형.
• 진공 누출.
• 반복되는 픽업 실패.
• 내부 막힘.
• 설치 인터페이스 마모.
• 우발적인 충돌.
• 불안정한 배치 성능.

CM402 또는 CM602 장비를 사용하는 공장에서는 생산 수요, 노즐 사용 빈도 및 배송 리드 타임에 따라 예비 부품 재고에 노즐을 유지할 수 있습니다.

기계 서비스 회사는 호환되는 배치 장비를 검사하거나 복원할 때 제품을 사용할 수 있습니다. 노즐 상태는 노즐 홀더, 진공 시스템, 필터, 배치 헤드 및 교정 상태와 함께 평가되어야 합니다.

운영자 또는 유지보수 엔지니어는 필요한 부품 번호가 KXFX055JA00인지 확인하고 참조 노즐 코드, 기계 모델 및 배치 헤드 구성을 확인합니다.

설치하기 전에 노즐에서 다음 사항을 검사하십시오.

• 팁 변형.
• 표면 오염.
• 진공 입구가 막혔습니다.
• 신체 손상.
• 장착 인터페이스 긁힘.
• 치수가 잘못되었습니다.
• 포장 손상.

노즐은 해당 배치 헤드 인터페이스에 설치됩니다. 설치 영역은 깨끗하고 올바르게 정렬되어 있어야 하며 잔해물이 없어야 합니다.

잘못된 설치로 인해 진공누설, 회전 불안정, 높이 이상, 노즐 인식 오류 등이 발생할 수 있습니다.

노즐은 장비 구성에 따라 기계 프로그램이나 노즐 스테이션 내에서 할당됩니다.

올바른 노즐 정의는 해당 구성 요소 패키지와 연결되어야 합니다.

테이프 피더, 트레이, 튜브 피더 또는 기타 공급 시스템은 프로그래밍된 픽업 위치에 구성 요소를 제공합니다.

구성 요소는 포켓이나 트레이 내부에 올바른 방향으로 고정되어 있어야 합니다.

배치 헤드는 노즐을 부품 위로 이동하여 프로그래밍된 픽업 높이로 낮춥니다.

픽업 높이는 구성 요소를 손상시키거나 피더 포켓에 더 깊이 밀어넣지 않고 진공 밀봉을 생성할 수 있을 만큼 정확해야 합니다.

기계는 노즐 통로를 통해 부압을 활성화합니다.

특수 모양의 팁이 선택한 부품 표면에 접촉하여 픽업에 필요한 유지력을 생성합니다.

기계 구성에 따라 다음을 통해 픽업이 확인될 수 있습니다.

• 진공 감지.
• 높이 감지.
• 비전 인식.
• 구성 요소 존재 여부 확인.
• 프로그래밍된 기계 모니터링.

비전 시스템은 부품 위치와 회전을 측정합니다. 기계는 배치 전에 수정 값을 계산합니다.

인식 중 움직임이 발생하면 부정확한 보정 데이터가 생성될 수 있으므로 안정적인 노즐 고정이 중요합니다.

배치 헤드는 구성 요소를 프로그래밍된 PCB 위치로 이동합니다.

이 이동 중에 노즐은 가속, 회전 및 진동에 저항할 수 있는 충분한 진공력을 유지해야 합니다.

기계는 구성 요소를 프로그래밍된 배치 높이로 낮추고 PCB 패드 또는 지정된 조립 지점에 배치합니다.

진공이 해제되어 노즐이 수축되는 동안 부품이 인쇄 회로 기판에 남아 있습니다.

이 과정은 배치 프로그램에 따라 반복됩니다. 안정적인 성능을 유지하려면 노즐을 적절한 간격으로 검사하고 청소해야 합니다.

KXFX055JA00을 주요 주문 참조서로 사용하십시오. 다른 노즐의 4자리 코드나 외관이 유사하다고 해서 제품을 선택하지 마세요.

노즐 설치 여부를 명시하십시오.

• CM402.
• CM602.
• 기술적 검증이 필요한 또 다른 기계입니다.

동일한 시리즈 내의 기계는 서로 다른 배치 헤드를 사용할 수 있으므로 정확한 기계 구성이 중요합니다.

현재 노즐 설치 영역의 헤드 모델 또는 선명한 사진을 제공하십시오.

헤드 정보는 다음을 확인하는 데 도움이 됩니다.

• 노즐 장착 스타일.
• 인터페이스 크기.
• 회전 구조.
• 진공 연결.
• 노즐 길이 요구 사항.
• 기계 인식 방법.

다음을 보여주는 사진을 보내세요:

1. 완전한 노즐 본체.
2. 픽업팁.
3. 측면 프로필.
4. 장착 인터페이스.
5. 부품 번호 라벨.
6. 노즐 코드.
7. 눈금자 또는 눈금 옆에 노즐을 놓습니다.

다음 구성요소 정보를 제공하십시오.

가장 좋은 픽업 표면은 일반적으로 평평하고 안정적이며 깨끗하고 진공 밀봉을 생성할 수 있을 만큼 충분히 큽니다.

노즐을 다음 위치에 두지 마십시오.

• 구멍.
• 유연한 라벨.
• 돌출된 표시.
• 깨지기 쉬운 광학 영역.
• 곡선 표면.
• 움직이는 기계 구조물.
• 고르지 않은 표면.
• 다공성 재료.

노즐을 다른 모델로 교체하기 전에 다음 사항을 검토하십시오.

• 구성 요소 라이브러리.
• 노즐 할당.
• 픽업 좌표.
• 픽업 높이.
• 진공 타이밍.
• 인식 방법.
• 회전 속도.
• 전송 가속.
• 배치 높이.
• 배치 압력.

요구되는 조건은 견적 전에 명확하게 명시되어야 합니다.

권장 구매 수량은 다음에 따라 다릅니다.

• 기계 수.
• 호환 가능한 헤드 수.
• 생산량.
• 구성 요소 사용 빈도.
• 노즐 교체 내역입니다.
• 비상 재고 정책.
• 배송 리드타임.
• 다가오는 생산 프로젝트.

대량 주문을 하기 전에 부품 번호, 사진, 기계 구성 및 구성 요소 정보를 기반으로 확인을 요청하십시오.

문서만으로는 호환성을 확인할 수 없는 경우 샘플 주문이 적합할 수 있습니다.

노즐의 오염, 변형, 개구부 막힘, 비정상적인 픽업 표시 및 설치 문제를 확인하십시오.

정밀 SMT 부품에 적합한 전문적인 노즐 청소 프로세스를 사용하십시오.

사용하지 마십시오:

• 단단한 금속 와이어.
• 통제된 절차 없이 날카로운 바늘을 사용합니다.
• 연마 도구.
• 공격적인 화학 물질.
• 과도한 기계적 압력.
• 제어되지 않는 고출력 초음파 세척.

내부 통로에 먼지, 납땜 페이스트 잔여물, 접착제 입자, 테이프 잔해 및 부품 조각이 없도록 유지하십시오.

각 노즐을 깨끗한 보호 상자나 노즐 홀더에 별도로 보관하십시오.

금속 작업대나 기타 단단한 표면에 정밀 팁을 직접 올려 놓지 마십시오.

청소 후에도 픽업 문제가 계속되는 경우 새 노즐에 결함이 있다고 결론을 내리기 전에 피더, 진공 시스템, 노즐 홀더, 필터, 픽업 좌표 및 기계 설정을 검사하십시오.

다음과 같은 경우 노즐을 교체하십시오.

• 팁이 눈에 띄게 변형되었습니다.
• 몸이 구부러져 있습니다.
• 진공 통로는 청소할 수 없습니다.
• 픽업 안정성은 여전히 ​​용납할 수 없습니다.
• 배치 정확도가 일정하지 않게 됩니다.
• 장착 인터페이스가 손상되었습니다.
• 반복되는 알람은 생산 효율성에 영향을 미칩니다.

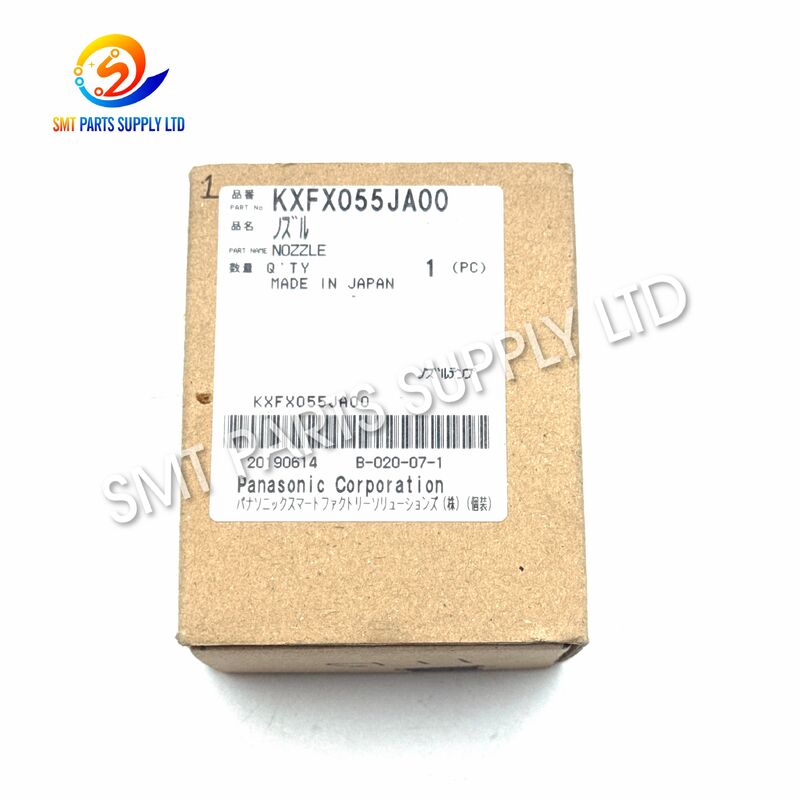

각 KXFX055JA00 노즐은 픽업 프로파일과 장착 인터페이스를 보호하기 위해 개별적으로 포장되어야 합니다.

1. 부품번호와 수량을 확인하세요.
2. 노즐 외관을 검사합니다.
3. 노즐 팁을 보호하십시오.
4. 노즐을 개별 용기나 보호 슬리브에 넣습니다.
5. 쿠션재를 추가합니다.
6. 명확한 식별 라벨을 부착하십시오.
7. 튼튼한 수출용 상자 안에 부품을 넣으세요.
8. 상자를 단단히 밀봉하십시오.
9. 포장 목록과 배송 서류를 준비합니다.
10. 추적 가능한 운송 수단을 준비하십시오.

주문은 전체 KXFX055JA00 부품 번호, 기계 모델 및 고객이 제공한 기술 정보에 따라 처리됩니다.

단일품 시험 주문, 유지보수 수량 및 대규모 생산 예비 주문은 가용성에 따라 논의될 수 있습니다.

고객은 배송 전 사전 점검을 위해 기계 및 구성 요소 정보를 제공할 수 있습니다.

노즐은 다음과 함께 제공될 수 있습니다.

• 피더 및 피더 부품.
• 컨베이어 벨트.
• 센서.
• 솔레노이드 밸브.
• 모터.
• 드라이버.
• 필터.
• 케이블.
• 머신 보드.
• 노즐 홀더.
• 기타 SMT 기계 부품.

정밀 제품은 충격, 오염, 운송 손상 위험을 줄이기 위해 주의 깊게 포장됩니다.

유럽, 북미, 동남아시아 및 기타 국제 시장의 고객은 특급, 항공 및 복합 운송 솔루션을 사용할 수 있습니다.

KXFX055JA00은 일반적으로 호환되는 CM402 및 CM602 애플리케이션용으로 식별됩니다. 그러나 기계 시리즈 정보만으로는 완전한 호환성을 확인할 수 없으므로 주문하기 전에 정확한 배치 헤드 구성, 현재 노즐 프로파일 및 기계 프로그램을 확인해야 합니다.

제공된 제품 참조에서는 1115로 식별되지만 노즐 코드는 예비 부품 목록과 공급업체 데이터베이스에 따라 다를 수 있습니다. 전체 KXFX055JA00 부품 번호를 기본 참조 자료로 사용하고 확인을 위해 기존 노즐 사진을 제공하십시오.

KXFX055JA00, 기계 모델, 배치 헤드 유형, 필요한 수량, 선호하는 제품 조건, 대상 국가 및 기존 노즐의 선명한 사진을 제공하십시오. 구성 요소 치수 또는 도면은 픽업 호환성을 평가해야 할 때 유용합니다.

아니요. 픽업 적합성은 부품 크기, 무게, 상단 표면 프로파일, 무게 중심, 사용 가능한 밀봉 영역, 생산 속도, 진공 설정 및 픽업 방향에 따라 달라집니다. 새롭거나 특이한 구성 요소에는 샘플 테스트를 권장합니다.

연속 대량 생산을 시작하기 전에 노즐 설치, 진공 레벨, 픽업 높이, 피더 위치, 부품 안정성, 비전 인식 결과, 회전 정확도, 배치 높이 및 최종 배치 품질을 확인하십시오.

Panasonic KXFX055JA00 1115 CM402 또는 CM602 장비용 특수 모양 노즐을 찾고 계십니까?

빠르고 정확한 견적을 위해 아래 정보를 보내주세요.

• 부품 번호: KXFX055JA00.
• 참조 노즐 코드: 1115.
• 기계 모델.
• 배치 헤드 유형.
• 필수 수량.
• 필수 제품 조건.
• 기존 노즐 사진입니다.
• 구성요소 도면 또는 치수.
• 대상 국가.
• 예상 배송 시간.

현재 가용성, 가격, 호환성 확인, 포장 세부 사항 및 국제 배송 준비에 대해서는 당사에 문의하십시오.
