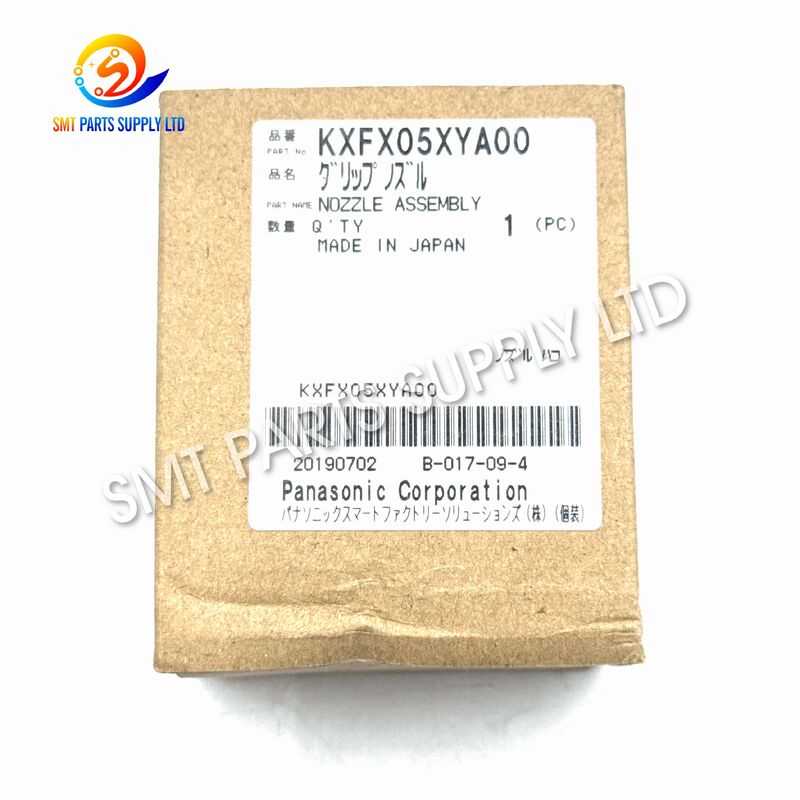

파나소닉 KXFX05XYA00 1908 특수형 노즐 어셈블리 CM402 CM602

파나소닉 KXFX05XYA00 1908 특수 형상 노즐 어셈블리 CM402 CM602

파나소닉 KXFX05XYA00 1908 노즐 어셈블리는 CM402 및 CM602 실장 장비에서 특정 부품 취급 애플리케이션을 위해 개발된 정밀 SMT 픽업 부품입니다. 일반적인 원형 노즐과 달리 1908 모델은 특정 부품 표면, 패키지 프로파일 또는 사용 가능한 취급 영역에 맞도록 설계된 특수 형상 취급 구조를 사용합니다.

고속 PCB 조립 중 노즐은 실장 헤드와 전자 부품 사이의 직접적인 접점입니다. 치수 정확도, 진공 경로, 장착 적합성, 표면 상태 및 작동 안정성은 픽업 성공률, 이송 신뢰성, 비전 인식 및 최종 실장 일관성에 직접적인 영향을 미칠 수 있습니다.

이 노즐 어셈블리는 SMT 공장, EMS 공급업체, PCB 조립 회사, 장비 유지보수 팀 및 부품 번호 KXFX05XYA00으로 명확하게 식별되는 교체품을 필요로 하는 예비 부품 유통업체에 적합합니다. 고객은 호환성을 정확하게 확인하기 위해 주문 전에 기계 모델, 부품 치수, 기존 노즐 사진, 필요한 수량 및 작동 조건을 제공해야 합니다.

실장 기계에는 고급 모션 제어, 진공 모니터링, 부품 인식 및 실장 보정 시스템이 포함될 수 있습니다. 그러나 노즐은 부품을 물리적으로 취급하고 운반하는 기계적 인터페이스로 남아 있습니다.

기계, 피더, 카메라 및 진공 시스템이 정상적으로 작동하더라도 부적합하거나 마모된 노즐은 불안정한 생산 결과를 초래할 수 있습니다. 치수가 잘못되었거나, 취급면이 부적합하거나, 진공 경로가 막혔거나, 기계적 마모가 심한 노즐은 부품을 안전하게 고정하지 못할 수 있습니다.

올바른 KXFX05XYA00 1908 노즐 어셈블리는 진공 시스템과 부품 표면 사이에 안정적인 연결을 설정하는 데 도움이 됩니다. 노즐 사양이 기계 구성 및 대상 부품과 일치하면 반복적인 취급, 부드러운 이송, 신뢰할 수 있는 인식 및 PCB에 대한 제어된 릴리스를 지원할 수 있습니다.

부품, 트레이, 테이프 포켓 또는 기계 고정구와의 반복적인 접촉은 취급 표면을 점진적으로 변경할 수 있습니다. 마모는 접촉 면적을 줄이거나 안정적인 진공 씰을 생성하는 노즐의 능력을 저하시킬 수 있습니다.

먼지, 솔더 페이스트 잔여물, 포장 입자, 접착제 또는 기타 오염 물질이 노즐 구멍으로 들어갈 수 있습니다. 막힌 진공 경로는 고정력을 감소시키고 간헐적인 취급 실패를 유발할 수 있습니다.

표면이 불규칙하거나, 취급 영역이 제한적이거나, 구조가 움푹 들어가거나, 본체가 깨지기 쉽거나, 특수 패키지 프로파일을 가진 부품에는 표준 노즐이 적합하지 않을 수 있습니다. 잘못된 모양은 약한 접촉 또는 불균일한 고정력을 초래할 수 있습니다.

충격, 부적절한 청소, 부적합한 도구 또는 잘못된 보관은 노즐 구조를 구부리거나 손상시킬 수 있습니다. 사소한 변형이라도 부품 중심 및 실장 일관성에 영향을 미칠 수 있습니다.

노즐이 완전히 설치되지 않았거나 장착 인터페이스가 오염된 경우 노즐이 잘못 회전하거나, 불균일하게 움직이거나, 진공 시스템과 제대로 연결되지 않을 수 있습니다.

기계 소프트웨어 설정, 노즐 인식 데이터, 헤드 구성 및 부품 라이브러리 매개변수는 설치된 노즐과 일치해야 합니다. 기계적으로 호환되는 노즐이라도 올바른 프로그래밍이 필요할 수 있습니다.

긁힘, 칩, 버 또는 불균일한 접촉 표면은 취급 안정성을 저하시킬 수 있습니다. 특수 형상 노즐은 취급 형상이 특정 애플리케이션에 맞게 설계되었으므로 특히 주의 깊은 검사가 필요합니다.

문제 해결 결과 노즐이 마모, 막힘, 손상, 잘못된 모양 또는 대상 부품에 부적합한 것으로 나타나면 올바른 1908 노즐 어셈블리로 교체하면 의도한 취급 상태를 복원하는 데 도움이 될 수 있습니다.

교체 과정은 단순히 기존 노즐을 제거하는 것 이상이어야 합니다. 유지보수 담당자는 노즐 홀더, 진공 경로, 헤드 샤프트, 장착 인터페이스, 부품 매개변수 및 피더 취급 위치를 검사해야 합니다. 이는 다른 기계 상태가 노즐 문제로 잘못 진단되는 것을 방지합니다.

KXFX05XYA00 노즐은 부품 번호, 노즐 코드, 기계 모델, 부품 패키지 및 실제 취급 요구 사항에 따라 선택해야 합니다. 특수 형상 노즐의 경우, 고객은 여러 각도에서 기존 노즐의 사진을 제공하는 것이 좋습니다. 부품 도면 또는 샘플 사진도 의도한 애플리케이션을 확인하는 데 도움이 될 수 있습니다.

설치 후 엔지니어는 저속 테스트를 수행하고, 취급 진공을 모니터링하고, 부품 중심을 검사하고, 비전 인식을 확인하고, 기계를 전체 생산 속도로 전환하기 전에 실장 결과를 확인해야 합니다.

중요 호환성 공지:
게시된 기계 호환성은 구매 참조용으로 사용됩니다. 실장 헤드, 노즐 라이브러리, 부품 패키지 및 기계 구성은 다를 수 있습니다. 최종 호환성은 전체 부품 번호, 기계 모델, 헤드 유형, 기존 노즐 사진 및 대상 부품 정보를 통해 확인해야 합니다.

KXFX05XYA00 1908 노즐 어셈블리는 전자 부품을 피더, 트레이, 튜브 또는 기타 공급 시스템에서 취급하여 인쇄 회로 기판의 프로그래밍된 위치로 이송해야 하는 자동 표면 실장 생산에 사용됩니다.

1908 특수 형상 노즐은 부품이 다음 특성 중 하나 이상을 가질 때 고려될 수 있습니다:

• 제한된 평평한 취급 영역.
• 불규칙하거나 비원형의 상단 표면.
• 일반 노즐로 안정적으로 취급할 수 없는 패키지.
• 제어된 접촉이 필요한 민감한 표면.
• 이송 중 회전하는 경향이 있는 부품 본체.
• 전용 취급 형상이 필요한 특수 기계 프로파일.
• 움푹 들어가거나, 계단식으로 되어 있거나, 좁거나, 비대칭적인 취급 영역.
• 표준 노즐로 반복적인 취급 불안정성을 보이는 공정 이력.

주문 전에 부품 패키지를 평가해야 합니다. 노즐 코드만으로는 모든 부품에 대한 적합성을 결정해서는 안 됩니다.

기계 프로그램은 대상 부품에 필요한 노즐을 식별합니다. 선택된 노즐은 프로그래밍된 노즐 라이브러리 및 부품 데이터와 일치해야 합니다.

1908 노즐 어셈블리는 지정된 실장 헤드 인터페이스에 장착됩니다. 안정적인 회전, 수직 이동 및 진공 전송을 위해 올바른 장착이 필수적입니다.

실장 헤드는 프로그래밍된 피더, 트레이 또는 부품 공급 위치로 이동합니다. 기계 보정은 취급 좌표와 높이를 결정합니다.

노즐은 취급 표면이 부품에 닿을 때까지 아래로 이동합니다. 손상이나 불안정한 취급을 방지하기 위해 접촉 위치와 압력을 제어해야 합니다.

기계는 진공 시스템을 활성화합니다. 공기가 내부 노즐 통로를 통해 흡입되어 취급면과 부품 표면 사이에 고정력이 생성됩니다.

실장 헤드는 부품을 포장에서 들어 올립니다. 올바른 노즐 모양은 가속 중 부품을 중심에 맞추고 안정적으로 유지하는 데 도움이 됩니다.

기계 비전 시스템은 부품의 위치와 각도를 확인합니다. 오프셋 데이터는 실장 전에 자동으로 보정될 수 있습니다.

부품은 프로그래밍된 보드 위치로 운반됩니다. 안정적인 진공 고정은 이송 중 회전, 이동 또는 낙하를 방지하는 데 도움이 됩니다.

노즐은 부품을 솔더 페이스트 또는 대상 표면으로 내립니다. 진공이 해제되고 노즐이 이동하여 다음 사이클을 시작할 수 있습니다.

전체 부품 번호 KXFX05XYA00를 제공하십시오. 유사하게 보이는 번호는 다른 노즐 모양 또는 기계 애플리케이션에 해당할 수 있습니다.

필요한 노즐 모델이 1908임을 명시하십시오. 노즐 코드와 부품 번호 모두 문의 시 표시되어야 합니다.

노즐이 CM402, CM602 또는 다른 구성된 기계에 설치될 것인지 명시하십시오. 일반 기계 시리즈에만 의존하지 마십시오.

가능한 경우 헤드 모델 또는 헤드 식별을 제공하십시오. 다른 기계 헤드는 다른 장착 또는 제어 배열을 사용할 수 있습니다.

기존 노즐의 앞, 뒤, 옆, 위, 취급면 각도에서 사진을 찍으십시오. 가능한 경우 보이는 표시와 크기 비교를 위한 자를 포함하십시오.

부품 길이, 너비, 높이, 무게, 패키지 유형, 취급 표면 및 사진을 보내십시오. 특수 부품의 경우 기술 도면이 선호됩니다.

부품에 평평한, 움푹 들어간, 계단식, 곡선, 좁거나 불규칙한 상단 표면이 있는지 확인하십시오. 이 정보는 특수 형상 노즐 선택에 필수적입니다.

신품 재고가 필요한지, 특정 포장, 검사 또는 문서가 필요한지 명시하십시오.

수량 및 배송 목적지는 포장, 배송 방법, 운송료 및 리드 타임에 영향을 미칩니다.

설치 전에 받은 노즐을 기존 부품과 비교하십시오. 전체 모양, 장착 영역, 취급면, 높이, 진공 구멍 및 식별을 확인하십시오.

1. 장비 유지보수 절차에 따라 기계를 중지하십시오.
2. 실장 헤드가 안전한 유지보수 위치에 있는지 확인하십시오.
3. 장착 구조에 무리한 힘을 가하지 않고 기존 노즐을 조심스럽게 제거하십시오.
4. 제거된 노즐의 마모, 오염, 변형 또는 막힘을 검사하십시오.
5. 승인된 유지보수 방법을 사용하여 노즐 장착 인터페이스를 청소하십시오.
6. 진공 채널 및 노즐 홀더의 오염을 확인하십시오.
7. 설치 전에 교체 노즐을 제거된 부품과 비교하십시오.
8. KXFX05XYA00 노즐을 완전히 그리고 안전하게 설치하십시오.
9. 노즐이 비정상적인 저항 없이 움직이고 회전하는지 확인하십시오.
10. 기계의 노즐 인식 및 라이브러리 설정을 확인하십시오.
11. 수동 또는 저속 취급 테스트를 실행하십시오.
12. 부품 중심, 진공 안정성 및 릴리스 성능을 검사하십시오.
13. 테스트 보드에서 실장 정확도를 확인하십시오.
14. 안정적인 작동을 확인한 후 생산 속도를 점진적으로 높이십시오.

설치는 숙련된 SMT 유지보수 담당자가 완료해야 합니다. 부적절한 취급은 노즐, 실장 헤드, 부품 또는 기계 인터페이스를 손상시킬 수 있습니다.

진공 구멍을 청소하기 위해 과도한 크기의 바늘, 연마 도구 또는 제어되지 않은 압축 공기를 사용하지 마십시오. 이러한 방법은 노즐 형상을 변경하거나 내부 통로를 손상시킬 수 있습니다.

포장 전에 노즐은 다음 제어 지점에 따라 검사할 수 있습니다:

기계 테스트, 부품 취급 테스트 또는 추가 검사는 고객이 충분한 기계 및 애플리케이션 정보를 제공할 때 논의될 수 있습니다.

각 노즐은 운송 중 충격, 압력, 습기, 오염 및 제어되지 않은 움직임으로부터 보호되어야 합니다. 작은 정밀 부품은 큰 상자 안에 느슨하게 넣어서는 안 됩니다.

특급 배송은 긴급하고 소량 주문에 적합합니다. 대량 예비 부품 주문의 경우 복합 항공 또는 해상 운송을 고려할 수 있습니다. 운송 방법, 배송 시간 및 배송 비용은 결제 전에 확인해야 합니다.

제품은 전체 참조 KXFX05XYA00 및 노즐 코드 1908로 나열되어 구매 팀이 불분명한 설명을 피하도록 돕습니다.

고객은 주문 전에 비교를 위해 기존 부품 사진, 기계 정보 및 부품 데이터를 제출할 수 있습니다.

개별 또는 소량 주문은 과도한 재고를 구매하지 않고 긴급 교체가 필요한 유지보수 팀을 지원할 수 있습니다.

정기 재고가 필요한 공장, 유통업체 및 유지보수 서비스 제공업체를 위해 여러 개를 공급할 수 있습니다.

노즐은 다른 호환되는 SMT 노즐, 피더 부품, 센서, 모터, 벨트, 필터 및 유지보수 부품과 함께 포장될 수 있습니다.

해외 배송을 위해 보호 포장 및 국제 택배 준비가 가능합니다.

손상된 노즐은 나머지 기계가 제대로 작동하더라도 실장 프로그램을 중단시킬 수 있습니다. 특수 형상 노즐은 취급 표면과 부품 요구 사항이 다르기 때문에 일반 노즐로 쉽게 교체할 수 없을 수 있습니다.

검증된 예비품을 보관하면 유지보수 팀이 다음을 수행하는 데 도움이 될 수 있습니다:

• 새 구매를 기다리지 않고 손상된 노즐 교체
• 긴급 생산 중 라인 중단 시간 감소
• 설치된 노즐을 알려진 양품과 비교
• 노즐 문제를 피더 또는 진공 시스템 문제와 분리
• 예방 유지보수 중 일관된 생산 유지
• 빠른 제품 변경 지원
• 중요 PCB 주문의 배송 일정 보호
• 긴급 국제 배송 비용 절감

권장 예비 수량은 기계 수량, 노즐 사용 빈도, 생산 중요도, 과거 손상률 및 조달 리드 타임을 기준으로 해야 합니다.

전체 부품 번호는 KXFX05XYA00이며, 노즐 모델은 1908입니다. 혼동을 피하기 위해 문의, 구매 주문, 포장 요청 및 내부 예비 부품 기록에 두 가지 참조를 모두 포함하십시오.

KXFX05XYA00 1908 노즐은 일반적으로 CM402 및 CM602 SMT 실장 장비와 관련이 있습니다. 그러나 실장 헤드, 기계 구성, 노즐 라이브러리 및 부품 패키지는 주문 전에 확인해야 합니다. 기존 노즐 사진 제공을 강력히 권장합니다.

취급 표면은 일반적인 취급이 아닌 선택된 부품 프로파일에 맞게 설계되었습니다. 특수 형상 노즐은 부품에 불규칙한 표면, 제한된 취급 영역 또는 애플리케이션별 취급 요구 사항이 있을 때 더 나은 접촉, 중심 맞춤 또는 진공 밀봉을 제공할 수 있습니다.

부품 번호 KXFX05XYA00, 노즐 코드 1908, 기계 모델, 가능한 경우 헤드 모델, 필요 수량, 기존 부품 사진, 부품 치수, 목적지 국가 및 선호 배송 방법을 제공해 주십시오. 완전한 정보는 더 빠른 호환성 확인 및 견적을 가능하게 합니다.

정기적으로 노즐의 오염, 막힘, 긁힘, 변형 및 취급면 마모를 검사하십시오. 승인된 청소 방법을 사용하고, 연마 도구를 피하고, 장착 표면을 깨끗하게 유지하고, 예비 노즐을 라벨이 부착된 보호 홀더에 보관하여 충격 손상을 방지하십시오.

파나소닉 KXFX05XYA00 1908 특수 형상 노즐 어셈블리의 가격, 가용성, 호환성 확인, 포장 정보 및 국제 배송 옵션에 대해 문의하십시오.

정확한 견적을 받으려면 다음을 보내주십시오:

• 부품 번호: KXFX05XYA00.
• 노즐 모델: 1908.
• 기계 모델: CM402 또는 CM602.
• 가능한 경우 실장 헤드 모델.
• 필요 수량.
• 기존 노즐 사진.
• 대상 부품 치수 또는 도면.
• 필요한 공급 조건.
• 목적지 국가 및 우편 번호.
• 선호하는 배송 방법.
• 필요한 배송 날짜.

생산 유지보수, 긴급 교체, 예방 서비스 및 유통업체 재고를 위한 SMT 노즐 및 관련 기계 예비 부품을 공급합니다. 호환성 확인 및 상업적 견적을 위해 상세한 요구 사항을 보내주십시오.
