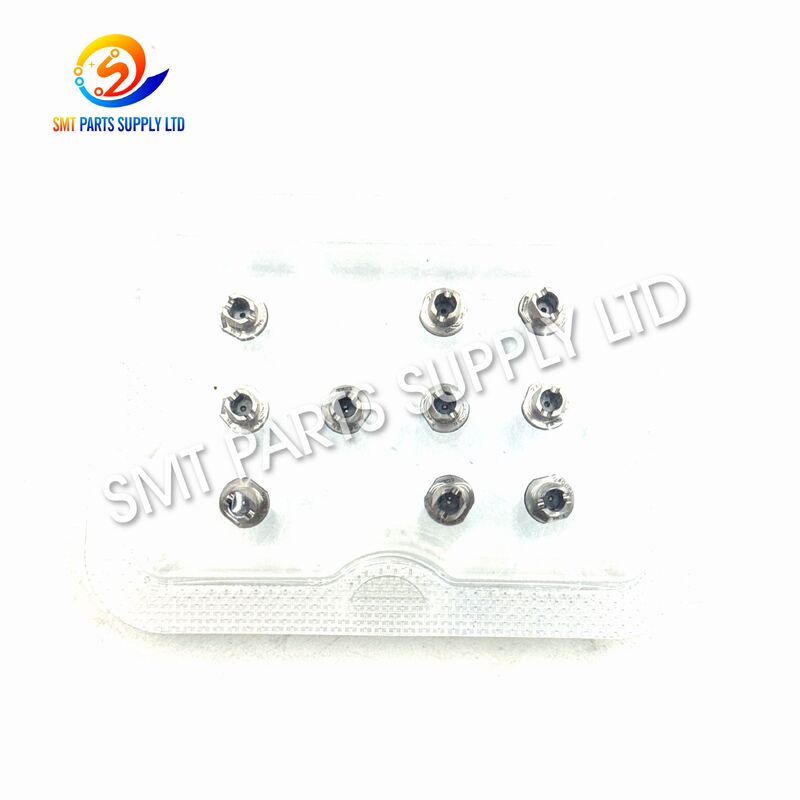

부품 번호 N610119486AB로 식별되는 파나소닉 240CSN 세라믹 SMT 노즐은 호환되는 표면 실장 부품의 진공 픽업, 운반, 정렬 및 실장을 위해 설계되었습니다. 일반적으로 적합한 노즐 헤드가 장착된 CM, DT 및 NPM 픽앤플레이스 기계 구성에서 사용됩니다.

이 노즐은 공칭 직경 2.4mm의 외부 직경과 1.8mm의 진공 개구부를 가진 세라믹 픽업 팁을 특징으로 합니다. 이 구조는 일반적인 3216 및 4532 저항기 또는 커패시터 패키지 및 호환되는 탄탈 부품을 포함한 선택된 중간 크기 칩 부품에 적합한 접촉 영역을 제공합니다.

생산 교체, 예방 유지보수, 라인 리퍼비싱 및 예비 부품 재고를 위해 설계된 240CSN 노즐은 제조업체가 안정적인 픽업 성능을 유지하고 마모되거나 막히거나 금이 가거나 잘못 선택된 노즐로 인한 중단을 줄이는 데 도움이 됩니다.

최종 호환성은 항상 기계 모델, 실장 헤드 유형, 기존 노즐 번호, 부품 치수, 상단 표면 모양 및 생산 매개변수에 따라 확인해야 합니다.

제품 식별

주요 제품 이점

원인: 노즐 상태와 관련된 일반적인 SMT 문제

픽앤플레이스 노즐은 작은 부품이지만 픽업 신뢰성, 부품 안정성, 비전 인식, 실장 정확도 및 생산 연속성에 직접적인 영향을 미칩니다.

노즐이 마모되거나 막히거나 손상되거나 부품에 적합하지 않으면 다른 시스템이 제대로 작동하더라도 기계에서 반복적인 오류가 발생할 수 있습니다.

1. 마모된 픽업 표면

부품과의 지속적인 접촉은 노즐 팁의 프로파일을 점진적으로 변경할 수 있습니다. 마모는 사용 가능한 밀봉 표면을 줄이고 불안정한 진공 픽업을 유발할 수 있습니다.

일반적인 결과는 다음과 같습니다.

• 부품 픽업 실패 증가.
• 픽업 후 부품 이동.
• 헤드 이동 중 부품 회전.
• 불규칙한 실장 위치.
• 더 높은 재시도 빈도.
• 생산 효율성 감소.

2. 막힌 진공 통로

먼지, 접착제 잔여물, 솔더 페이스트, 포장 잔해 및 작은 부품 입자가 내부 진공 채널로 들어갈 수 있습니다.

부분적으로 막힌 노즐은 일부 부품을 픽업할 수 있지만 흡입력이 불일치할 수 있습니다. 이로 인해 생산 중 결함을 식별하기 어렵습니다.

3. 금이 간 세라믹 팁

세라믹 팁은 우수한 치수 안정성을 제공하지만 충격, 부적절한 취급, 기계 충돌 또는 과도한 설치력으로 인해 손상될 수 있습니다.

작은 균열조차도 다음 사항에 영향을 미칠 수 있습니다.

• 진공 밀봉.
• 접촉 균형.
• 부품 정렬.
• 픽업 반복성.
• 팁 내구성.
• 기계 인식.

4. 잘못된 노즐 크기

너무 작은 노즐은 충분한 접촉 영역이나 진공 유지력을 제공하지 못할 수 있습니다.

너무 큰 노즐은 다음 사항에 접촉할 수 있습니다.

• 부품 단자.
• 돌출된 패키지 구조.
• 인접 부품.
• 테이프 포켓.
• 피더 표면.
• 민감한 광학 영역.

올바른 노즐 선택은 부품의 길이와 너비 이상을 고려해야 합니다.

5. 잘못된 픽업 위치

적합한 노즐이라도 프로그래밍된 픽업 위치가 안정적인 부품 표면의 중앙에 있지 않으면 성능이 저하될 수 있습니다.

오프센터 픽업은 다음을 유발할 수 있습니다.

• 부품 기울어짐.
• 이동 중 회전.
• 비전 보정 오류.
• 실장 오프셋.
• 부품 낙하.
• 패키지 손상.

6. 부적절한 진공 설정

불충분한 진공은 이동 중 부품이 떨어지게 할 수 있습니다.

과도한 진공은 부품 방출을 느리게 하거나 부적절한 포장에서 여러 개의 얇은 부품을 픽업할 위험을 증가시킬 수 있습니다.

7. 잘못된 실장 높이

픽업 높이가 너무 낮으면 노즐이 부품이나 피더 포켓에 과도하게 압력을 가할 수 있습니다.

픽업 높이가 너무 높으면 노즐이 부품 표면과 완전한 밀봉을 형성하지 못할 수 있습니다.

8. 열악한 피더 상태

픽업 문제는 항상 노즐로 인해 발생하는 것은 아닙니다. 마모된 피더, 잘못된 테이프 위치, 불안정한 부품 포켓 또는 커버 테이프 문제는 유사한 증상을 유발할 수 있습니다.

따라서 노즐, 피더, 진공 시스템, 헤드 보정, 비전 설정 및 프로그램을 함께 검사해야 합니다.

일반적인 생산 증상 및 가능한 원인

해결책: 올바른 240CSN 노즐 사용

올바른 240CSN 노즐을 설치하면 실장 헤드와 호환되는 부품 간의 의도된 픽업 인터페이스를 복원하는 데 도움이 될 수 있습니다.

세라믹 팁은 제어된 접촉 표면을 제공하며, 1.8mm 진공 개구부는 음압을 통해 운반 중 부품을 고정합니다.

올바르게 선택하고 설치하면 노즐은 다음을 개선하는 데 도움이 될 수 있습니다.

픽업 안정성

적합한 픽업 표면은 노즐과 부품 간의 보다 일관된 접촉을 만듭니다.

부품 고정

안정적인 진공 흐름은 가속, 회전, 비전 검사 및 PCB로의 이동 중에 부품을 안전하게 부착하는 데 도움이 됩니다.

실장 반복성

일관된 픽업 위치와 부품 방향은 기계가 정확한 실장 보정을 적용하는 데 도움이 됩니다.

생산 연속성

마모되거나 금이 간 노즐을 교체하면 반복적인 픽업 경보, 수동 개입 및 생산 중단을 줄일 수 있습니다.

유지보수 효율성

명확하게 식별된 240CSN 모델 및 N610119486AB 부품 번호는 구매 및 예비 부품 관리를 단순화합니다.

부품 보호

올바른 노즐 크기는 부품 단자 또는 민감한 패키지 구조와의 불필요한 접촉을 줄일 수 있습니다.

예상 운영 개선 사항

최종 결과는 전체 생산 공정에 따라 달라집니다. 새 노즐은 피더 손상, 헤드 보정 오류, 진공 시스템 결함, 잘못된 프로그래밍 또는 부적절한 부품 포장을 독립적으로 수정할 수 없습니다.

사양

노즐 코드 설명

모델 명칭은 구매자가 기본 노즐 구성을 이해하는 데 도움이 됩니다.

노즐 코드는 유일한 호환성 표준으로 사용해서는 안 됩니다. 고객은 기존 노즐, 기계 모델, 헤드 유형, 부품 패키지 및 물리적 치수도 확인해야 합니다.

동일 시리즈 노즐 비교

이 비교는 예비 참조용입니다. 올바른 모델은 부품 상단 표면, 무게, 높이, 패키지 형상, 픽업 중심, 기계 프로그램 및 헤드 구성에 따라 달라집니다.

240CSN 및 유사 240 시리즈 모델

이 모델들은 비슷하게 보일 수 있지만 상호 교환 가능하다고 가정해서는 안 됩니다.

항상 확인하십시오:

• 전체 노즐 마킹.
• 원본 부품 번호.
• 전체 노즐 길이.
• 장착 구조.
• 플랜지 디자인.
• 인식 마크.
• 팁 형상.
• 기계-헤드 사양.

응용 분야

파나소닉 240CSN 노즐은 호환되는 전자 부품의 안정적인 진공 픽업 및 정확한 실장이 필요한 자동 SMT 조립 공정에 사용됩니다.

소비자 전자 제품

적합한 생산 환경에는 다음이 포함될 수 있습니다.

• 스마트 홈 제어 보드.
• 오디오 및 비디오 제품.
• 가전 제품 컨트롤러.
• 디스플레이 모듈.
• 휴대용 전자 장치.
• 전원 어댑터 및 충전기.

자동차 전자 제품

잠재적 응용 분야는 다음과 같습니다.

• 차량 제어 모듈.
• 조명 제어 보드.
• 센서 어셈블리.
• 전원 관리 모듈.
• 통신 장치.
• 대시보드 전자 제품.

산업 전자 제품

이 노즐은 다음을 포함하는 생산에 적용될 수 있습니다.

• 프로그래머블 컨트롤러.
• 산업용 전원 공급 장치.
• 모터 제어 보드.
• 자동화 장비.
• 모니터링 시스템.
• 통신 인터페이스.

통신 제품

호환 부품 실장은 다음을 위해 필요할 수 있습니다.

• 네트워크 장비.
• 무선 모듈.
• 신호 처리 보드.
• 통신 단말기.
• 데이터 전송 장비.
• 안테나 제어 시스템.

조명 전자 제품

이 노즐은 다음을 위한 호환 부품 실장을 지원할 수 있습니다.

• LED 드라이버 보드.
• 조명 컨트롤러.
• 전력 변환 회로.
• 스마트 조명 모듈.
• 산업용 조명 어셈블리.

의료 및 실험실 전자 제품

부품 및 공정 요구 사항이 적합한 경우 응용 분야는 다음을 포함할 수 있습니다.

• 모니터링 장비.
• 실험실 장비.
• 진단 전자 제품.
• 제어 모듈.
• 휴대용 전자 장치.

일반적인 사용 시나리오

작동 방식

1단계: 노즐 설치

240CSN 노즐은 호환되는 노즐 스테이션 또는 실장 헤드 인터페이스에 설치됩니다.

장착 영역은 깨끗하고 손상되지 않았으며 느슨한 입자가 없어야 합니다.

2단계: 기계 인식

기계는 해당 인식 방법 및 생산 프로그램을 통해 노즐 유형을 확인합니다.

잘못된 노즐 식별은 경보 또는 부적절한 부품 취급을 초래할 수 있습니다.

3단계: 픽업 위치 지정

실장 헤드는 프로그래밍된 부품이 포함된 피더 포켓 위로 이동합니다.

기계는 노즐을 정의된 픽업 좌표에 정렬합니다.

4단계: 노즐 접촉

세라믹 팁이 부품 표면에 접근합니다.

올바른 픽업 높이는 노즐이 과도한 압력을 가하지 않고 적절한 접촉을 형성하도록 합니다.

5단계: 진공 활성화

1.8mm 진공 개구부를 통해 음압이 적용됩니다.

부품이 노즐 팁에 고정됩니다.

6단계: 부품 리프팅

실장 헤드는 테이프 포켓, 트레이, 스틱 피더 또는 기타 공급 시스템에서 부품을 들어 올립니다.

7단계: 비전 검사

기계 비전 시스템은 부품 위치, 회전 및 방향을 확인합니다.

실장 프로그램은 필요한 보정을 계산합니다.

8단계: 부품 이송

헤드는 프로그래밍된 PCB 위치로 부품을 운반합니다.

노즐은 이동 및 회전 중에 안정적인 흡입을 유지해야 합니다.

9단계: PCB 실장

실장 헤드는 부품을 솔더 페이스트 또는 지정된 보드 위치로 내립니다.

제어된 실장력은 부품 또는 PCB 손상을 방지하는 데 도움이 됩니다.

10단계: 진공 해제

기계는 진공을 중지하고 부품을 해제합니다.

그런 다음 노즐은 다음 실장 사이클을 위해 돌아갑니다.

작업 프로세스 표

올바른 노즐 선택 방법

1. 기계 모델 확인

전체 기계 명칭을 제공하십시오.

예시는 다음과 같습니다.

• CM402.
• CM602.
• NPM 시리즈.
• DT 시리즈.
• 기타 호환 구성.

동일한 플랫폼에 다른 헤드가 설치될 수 있으므로 기계 제품군만으로는 충분하지 않을 수 있습니다.

2. 실장 헤드 유형 확인

실장 헤드는 다음을 결정합니다.

• 노즐 장착 인터페이스.
• 노즐 길이.
• 인식 방법.
• 지원되는 부품 크기.
• 최대 부품 무게.
• 진공 용량.
• 실장 속도.

240CSN 노즐은 헤드 호환성을 확인한 후에만 주문해야 합니다.

3. 기존 노즐 마킹 확인

다음과 같은 명확한 사진을 제공하십시오:

• 전체 노즐 본체.
• 세라믹 픽업 팁.
• 플랜지.
• 인식 마크.
• 인쇄된 모델.
• 부품 번호 라벨.
• 설치 인터페이스.

4. 부품 치수 제공

다음 데이터가 포함되어야 합니다.

5. 부품 표면 검사

노즐 팁은 안정적인 영역에 접촉해야 합니다.

다음과 접촉하는 노즐 선택을 피하십시오:

• 노출된 단자.
• 돌출된 라벨.
• 광학 렌즈.
• 열린 구멍.
• 깨지기 쉬운 커버.
• 불균일한 성형 표면.
• 민감한 전기 구조.

6. 필요한 픽업 영역 확인

2.4mm 접촉 프로파일은 부품의 안정적인 상단 표면 내에 맞아야 합니다.

노즐은 부품 본체를 벗어나거나 인접한 포장 구조에 접촉해서는 안 됩니다.

7. 부품 무게 평가

더 무거운 부품은 충분한 진공 유지력과 안정적인 접촉 영역이 필요합니다.

부품 가속 및 기계 속도도 고려해야 합니다.

8. 생산 속도 검토

고속 실장은 더 큰 가속력을 생성합니다.

수동 테스트 중에 작동하는 노즐이라도 전체 생산 속도에서는 불안정해질 수 있습니다.

9. 인식 요구 사항 확인

"N" 지정은 호환되는 NPM 시스템에서 사용하는 인식 구성과 관련이 있습니다.

기계가 해당 노즐 인식 기능을 필요로 하는지 확인하십시오.

10. 시험 테스트 수행

새로운 응용 프로그램의 경우 다음으로 시작하십시오:

• 저속 픽업.
• 수동 부품 확인.
• 비전 인식 확인.
• 실장 위치 검사.
• 진공 안정성 모니터링.
• 점진적인 속도 증가.

견적 전 필요한 정보

완전한 정보는 더 빠른 호환성 검토를 가능하게 하고 부적합한 노즐을 받을 위험을 줄입니다.

품질 관리

모델 확인

노즐 모델 및 부품 번호는 구매 주문과 대조하여 확인해야 합니다.

외관 검사

노즐은 다음 사항에 대해 검사해야 합니다:

• 균열.
• 변형.
• 오염.
• 심한 긁힘.
• 충격 손상.
• 식별 누락.
• 비정상적인 마모.

세라믹 팁 검사

세라믹 픽업 팁은 다음을 가져야 합니다:

• 완전한 접촉 표면.
• 보이는 칩 없음.
• 주요 가장자리 손상 없음.
• 접착제 오염 없음.
• 막힌 개구부 없음.

진공 통로 검사

내부 채널은 깨끗한 공기 흐름을 허용해야 합니다.

막힌 통로는 픽업 성능을 크게 저하시킬 수 있습니다.

장착 구조 검사

장착 영역은 확인된 헤드 구성과 일치해야 합니다.

수량 검사

포장된 수량은 구매 주문 및 포장 목록과 일치해야 합니다.

포장 검사

각 노즐은 다음으로부터 보호되어야 합니다:

• 충격.
• 먼지.
• 습기.
• 팁 간 접촉.
• 운송 진동.

선적 전 검사 표

설치 권장 사항

1. 승인된 유지보수 절차에 따라 기계를 중지하십시오.
2. 실장 헤드를 안전한 유지보수 위치로 이동하십시오.
3. 올바른 취급 방법을 사용하여 기존 노즐을 제거하십시오.
4. 먼지나 부서진 물질에 대해 노즐 스테이션을 검사하십시오.
5. 승인된 유지보수 도구를 사용하여 장착 영역을 청소하십시오.
6. 맨손으로 세라믹 팁을 만지지 마십시오.
7. 과도한 힘을 가하지 않고 240CSN 노즐을 설치하십시오.
8. 노즐이 올바르게 장착되었는지 확인하십시오.
9. 기계 인식 확인.
10. 저속 픽업 테스트를 수행하십시오.
11. 비전 정렬 및 부품 방출을 확인하십시오.
12. 안정적인 테스트 후 전체 속도 생산을 재개하십시오.

유지보수 권장 사항

일일 육안 검사

노즐 팁에 보이는 오염, 균열 및 비정상적인 마모가 있는지 확인하십시오.

정기 청소

승인된 SMT 노즐 청소 방법을 사용하십시오.

세라믹 개구부에 단단한 금속 물체를 삽입하지 마십시오.

진공 성능 확인

픽업 오류 추세 및 진공 성능을 모니터링하십시오.

오류의 점진적인 증가는 부분적으로 막힌 노즐을 나타낼 수 있습니다.

충돌 검사

헤드 충돌 또는 비정상적인 기계 정지 후 즉시 노즐을 제거하고 검사하십시오.

적절한 보관

노즐을 개별 칸에 보관하십시오.

세라믹 팁이 서로 접촉하지 않도록 하십시오.

유지보수 기록

기록하십시오:

• 노즐 모델.
• 부품 번호.
• 설치 날짜.
• 기계 라인.
• 헤드 위치.
• 청소 날짜.
• 결함 이력.
• 교체 이유.

권장 유지보수 일정

실제 유지보수 간격은 생산량, 작업장 청결도, 부품 재질, 피더 상태 및 기계 속도에 따라 달라집니다.

포장

특수 라벨, 검사 기록 또는 맞춤형 포장은 주문 확인 전에 논의할 수 있습니다.

구매 이점

명확한 제품 데이터

240CSN 모델 및 N610119486AB 부품 번호는 소싱을 용이하게 하기 위해 명확하게 명시되어 있습니다.

호환성 지원

주문 확인 전에 기계, 헤드, 부품 및 기존 노즐 정보를 검토할 수 있습니다.

유연한 수량

시험 주문, 유지보수 수량 및 생산량 구매에 대해 논의할 수 있습니다.

보호용 수출 포장

개별 보호는 국제 운송 중 세라믹 팁 손상을 줄이는 데 도움이 됩니다.

선적 전 검사

제품 모델, 외관, 팁 상태, 진공 통로 및 수량은 발송 전에 확인할 수 있습니다.

다양한 구매자 유형에 적합

이 제품은 다음을 위해 적합합니다:

• SMT 공장.
• 전자 제조업체.
• EMS 회사.
• 기계 유지보수 팀.
• 장비 리퍼비셔.
• 예비 부품 유통업체.
• 해외 무역 회사.
• 기술 서비스 제공업체.

자주 묻는 질문

Q1: 파나소닉 240CSN 노즐의 주요 부품 번호는 무엇입니까?

주요 부품 번호는 N610119486AB입니다. 유사한 240 시리즈 노즐 모델은 자동으로 상호 교환되지 않으므로 구매자는 주문 전에 기존 노즐 마킹, 기계 모델, 헤드 유형 및 물리적 구조를 확인해야 합니다.

Q2: 240CSN 노즐을 사용할 수 있는 기계는 무엇입니까?

이 노즐은 일반적으로 선택된 CM, DT 및 NPM 픽앤플레이스 기계 구성과 관련이 있습니다. 호환성은 기계 제품군 이름뿐만 아니라 설치된 실장 헤드, 노즐 인터페이스, 인식 시스템 및 기계 프로그램에 따라 달라집니다.

Q3: 240CSN 노즐로 어떤 부품을 픽업할 수 있습니까?

일반적인 응용 프로그램 참조에는 3216 및 4532 저항기 또는 커패시터 패키지 및 호환되는 탄탈 부품이 포함됩니다. 실제 적합성은 부품 치수, 무게, 높이, 상단 표면 모양, 픽업 중심, 진공 설정 및 생산 속도에 따라 달라집니다.

Q4: 새 노즐을 사용해도 픽업 오류가 발생하는 이유는 무엇입니까?

문제는 피더 위치, 부품 포장, 진공 공급, 헤드 보정, 픽업 높이, 비전 설정, 기계 프로그래밍 또는 잘못된 노즐 선택과 관련이 있을 수 있습니다. 추가 부품을 교체하기 전에 전체 픽업 공정을 검사해야 합니다.

Q5: 정확한 견적을 받으려면 어떤 정보가 필요합니까?

노즐 모델, 부품 번호, 전체 기계 모델, 실장 헤드 유형, 기존 노즐 사진, 부품 치수, 부품 패키지, 필요 수량, 배송지, 요청된 조건 및 특별 검사 또는 포장 요구 사항을 제공해 주십시오.
