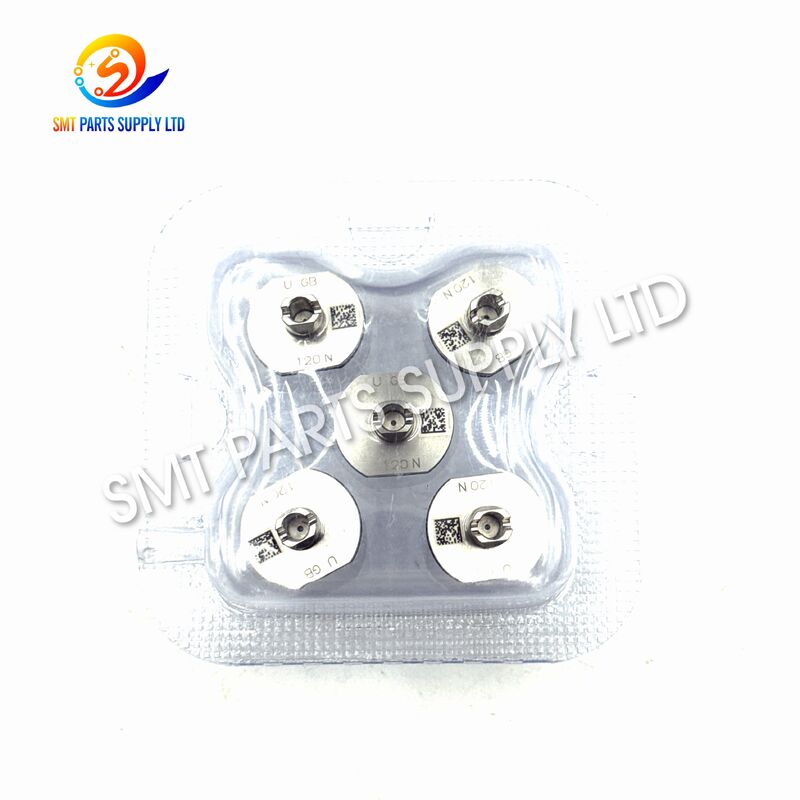

CM NPM 기계용 Panasonic 120N N610099374AA SMT 노즐

파나소닉 120N N610099374AA CM NPM 기계용 SMT 노즐

파나소닉 120N N610099374AA SMT 노즐은 자동 표면 장착 장비를 위해 개발 된 정밀 픽업 부품입니다. 호환되는 배치 머리에 설치됩니다.노즐은 기계와 전자 부품 사이의 제어 된 진공 인터페이스를 만듭니다.그것은 빠른 부품 픽업, 안전한 전송, 시각 검사, 위치 및 인쇄 회로 보드에 정확한 배치를 지원합니다.

120N 노즐은 일반적으로 호환되는 CM 및 NPM 픽 앤 플래스 기계 구성과 관련이 있습니다.그것의 콤팩트 픽업 구조는 안정적인 부품 취급이 필요한 생산 환경에 적합합니다, 정밀한 노즐 중심 및 반복 가능한 진공 성능이 필수적입니다.

고속 SMT 생산 중에도 소량의 노즐 마모, 오염, 변형 또는 진공 누출은 픽업 오류와 배치 결함을 증가시킬 수 있습니다.마른 노즐을 120N 노즐로 교체하면 불필요한 라인 중단을 줄이는 동시에 안정적인 기계 작동을 회복 할 수 있습니다..

이 노즐은 전자 조립 공장, SMT 유지보수 회사, 생산 엔지니어링 부서, 예비 부품 유통업체 및 기계 서비스 제공 업체에 적합합니다.고객은 기계 모델을 제공하도록 권장됩니다., 배치 머리의 정보, 현재 노즐 코드, 부품 차원, 주문 전에 노즐 사진.

제품 식별

원인: SMT 노즐 문제 가 발생하는 이유

픽업 노즐은 픽 앤 플래시 머신 내부에서 가장 자주 작동하는 기계 부품 중 하나입니다. 그것은 반복적으로 아래로 움직이고 전자 부품과 접촉하거나 접근합니다.진공 흡수를 만듭니다., 부품들을 들어올리고, 머신 비전 시스템을 통과하고, PCB에 올려놓습니다.

이 순환 은 생산 교대 한 시간 동안 수천 번 반복 될 수 있기 때문 에, 노즐 은 점진적 으로 오염 과 기계적 마모 를 경험 한다.

1유동물, 먼지 및 접착제 오염

생산 재료는 미세한 입자, 유출물 잔류, 테이프 먼지, 포장 잔해 및 접착제 오염을 방출 할 수 있습니다. 이러한 물질은 노즐 끝 또는 진공 통로 내부에 축적 될 수 있습니다.

부분적 으로 막힌 공기 통로 는 여전히 흡수를 만들 수 있지만 진공 수준 은 불안정 해질 수 있다. 이것은 종종 진단 하기 어려운 간헐적 인 흡수 문제 를 초래 한다.

2픽업 표면의 기계적 마모

노즐 끝은 구성 요소 또는 피더 표면과 장기간 접촉 한 후 점차 마비 될 수 있습니다. 불규칙한 픽업 얼굴은 밀폐 성능을 감소시키고 구성 요소 보유 위치를 변경 할 수 있습니다.

이것은 부품 회전, 불안정한 중추화 또는 고속 이동 중 손실을 유발할 수 있습니다.

3. 잘못된 노즐 선택

너무 큰 노즐 은 인접 한 부품, 테이프 주머니, 또는 주변 표면 에 닿을 수 있다. 너무 작은 노즐 은 충분한 효과적 인 흡수 부위를 만들지 못할 수 있다.

기계가 부품을 잡을 수 있을 때에도, 잘못된 노즐은 배치 안정성을 감소시키고 거부율을 증가시킬 수 있습니다.

4진공 누출

누출은 노즐 끝, 노즐 몸, 내부 공기 통로, 장착 연결 또는 배치 머리 인터페이스에서 발생할 수 있습니다.

누출 노즐은 기계가 더 높은 진공 수요로 보상해야하며 빠른 가속 과정에서 여전히 실패 할 수 있습니다.

5노즐 변형 또는 충격 손상

부적절 한 설치, 공급 장치 와 충돌, 기계 의 높이가 잘못 된 것, 실수 로 떨어지는 것, 또는 높이 들어 있는 부품 과 접촉 하는 것 이 노즐 을 변형 시킬 수 있다.

작은 변형은 빠른 검사에서 눈에 띄지 않을 수 있지만 노즐 중심 및 배치 정확성에 영향을 줄 수 있습니다.

6유지보수 절차가 좋지 않음

부적절 한 청소 도구, 날카로운 금속 바늘, 과도 한 힘, 또는 공격적 인 화학물질 을 사용 하면 내부 통로 나 픽업 표면 이 손상 될 수 있다.

청소는 정밀 노즐 특징을 확대하거나 긁거나 변형시키지 않고 오염을 제거해야합니다.

일반적인 생산 증상

해결책: 120N 노즐이 안정적인 생산을 지원하는 방법

120N N610099374AA SMT 노즐은 호환되는 CM 및 NPM 배치 시스템에 대한 제어 된 픽업 인터페이스를 제공합니다. 올바르게 선택하고 유지하면그것은 전체 부품 처리 프로세스를 안정시키는 데 도움이됩니다..

신뢰성 있는 진공 픽업

내부 진공 경로는 배치 머리에서 펌프 끝으로 흡수를 전송합니다.깨끗하고 올바르게 장착 된 노즐은 피더 포켓에서 구성 요소를 들어 올리는 데 필요한 압력 차이를 만드는 데 도움이됩니다..

안정적인 흡수는 기계 이동 중에 무작위 픽업 장애와 부품 손실을 줄입니다.

제어된 부품 위치

노즐 끝은 배치 머리와 구성 요소 사이의 물리적 접촉 지점으로 작용합니다. 올바른 기하학은 구성 요소를 예상 된 중앙 위치 근처에 유지하는 데 도움이됩니다.

이것은 좀 더 일관된 시력 검사와 배치 교정을 지원합니다.

반복 가능한 고속 전송

생산 도중, 입구는 배치 머리가 가속, 회전, 검사를 통해 이동하고 배치 위치에 접근하는 동안 구성 요소를 유지해야합니다.

제대로 작동하는 120N 노즐은 이러한 움직임 내내 부품의 안정성을 유지하는 데 도움이됩니다.

계획 하지 않은 휴식 시간

마비 된 노즐 은 반복적 인 운영자 개입 을 필요로 하는 간헐적 인 오류 를 일으킬 수 있다. 적시에 교체 하는 것 은 문제 해결 시간 을 줄이고 라인 가용성 을 향상 시키는 데 도움 이 된다.

생산 라인 근처에 올바르게 식별 된 예비 노즐을 보관하면 유지 관리 직원이 신속하게 대응 할 수 있습니다.

간소화된 유지보수 관리

명확한 노즐 모델과 부품 번호 식별 시스템을 사용하면 유지 보수 팀이 예비 부품을 조직하고 교체 주기를 설정하고 호환되지 않는 노즐 유형을 혼합하는 것을 피합니다.

120N 모델과 N610099374AA 부품 번호는 고객의 내부 예비 부품 목록에 기록되어야합니다.

주요 제품 장점

사양

중요 사양 통보

정확한 부품 범위, 노즐 끝 기하학, 적용 가능한 배치 머리와 기계 구성은 장비 생성 및 생산 설정에 따라 다를 수 있습니다.

구매자 는 겉모습 에 의해서만 노즐 을 선택 해서는 안 됩니다. 주문 을 하기 전 에 다음 의 정보 를 비교 해 보십시오.

적용

120N 노즐은 전자 부품의 제어 된 픽업과 배치가 필요한 자동화 된 표면 장착 생산 라인에서 사용됩니다.

소비자 전자제품

제어판, 가전 전자제품, 디스플레이, 스마트 장치, 충전기, 어댑터 및 기타 전자 집합을 제조하는 생산 라인을 지원 할 수 있습니다.

자동차 전자기기

자동차 제어 모듈, 조명 시스템, 센서 보드, 통신 시스템 및 전력 관리 어셈블리에는 안정적이고 추적 가능한 SMT 프로세스가 필요합니다.

올바르게 선택 된 노즐은 대량 생산 중 신뢰할 수있는 부품 전송에 기여합니다.

산업용 제어장비

산업용 컨트롤러, 자동화 모듈, 전원 공급 장치, 드라이브, 도구 및 모니터링 장치는 밀집 PCB를 자주 사용합니다.

안정적인 노즐 성능은 지속적인 생산 스케줄에 걸쳐 배치 일관성을 유지하는 데 도움이됩니다.

통신 장비

네트워크 장치, 무선 모듈, 통신 보드, 기지 스테이션 전자장치 및 데이터 처리 장비는 작고 밀접하게 떨어져있는 구성 요소를 사용할 수 있습니다.

정밀한 노즐 선택은 배치 품질을 유지하는 데 중요합니다.

의료용 전자제품

의료 모니터링 장치, 진단 장비, 휴대용 전자 기기 및 제어판은 신중하게 관리 된 생산 프로세스를 필요로합니다.

제어 된 제조 환경에서 노즐 청결과 예방 교체가 특히 중요합니다.

LED 및 조명 제품

노즐은 LED 드라이버, 조명 제어판, 디스플레이 모듈 및 관련 전자 집합을 생산하는 호환성 있는 SMT 라인에서 사용할 수 있습니다.

계약용 전자제품 제조

EMS 공장은 종종 동일한 생산 라인에서 여러 제품을 처리합니다. 완전한 노즐 인벤토리를 유지하는 것은 전환 지연을 줄이고 다양한 부품 패키지를 지원합니다.

응용 테이블

어떻게 작동 합니까?

120N 노즐은 기계의 전체 배치 시스템의 일부로 작동합니다. 그 성능은 배치 머리와 진공 시스템, 피더 상태, 시력 시스템, 기계 캘리브레이션부품 패키지, 그리고 생산 프로그램.

단계 1: 자동 노즐 선택

기계 프로그램은 부품 유형에 적절한 노즐을 할당합니다. 배치 머리는 노즐 스테이션에서 노즐을 수집하거나 머리에 이미 설치된 노즐을 사용합니다.

노즐은 머리에 잘 맞고 머리의 인터페이스와 올바르게 정렬되어야 합니다.

2단계: 먹이기로 이동

기계 는 배치 머리가 프로그래밍 된 먹이기 위치 위 에 움직인다. 먹이기 는 그 부품 을 운반 테이프 주머니, 트레이, 튜브, 또는 다른 먹이기 시스템 에 넣는다.

피더의 정확한 위치가 성공적 인 픽업에 필수적입니다.

단계 3: 노즐 하락

노즐은 프로그램된 픽업 높이에 따라 부품 쪽으로 내려갑니다.

잘못된 픽업 높이는 불충분한 접촉, 부품 손상, 노즐 충돌 또는 피더 주머니와의 접촉을 유발할 수 있습니다.

단계 4: 진공 활성화

배치 머리는 노즐의 내부 채널을 통해 진공을 적용합니다. 압력 차이는 노즐 끝에 부품을 잡고 있습니다.

이 진공 밀폐의 품질은 노즐의 청결성, 픽업 표면 상태, 부품 표면 및 노즐 크기에 달려 있습니다.

단계 5: 부품 리프트

노즐은 부품을 공급자 주머니에서 꺼내줍니다. 기계는 부품을 성공적으로 뽑았는지 확인하기 위해 진공 상태를 확인할 수 있습니다.

진공 값이 허용 범위를 벗어나면 기계는 다시 피커를 시도하거나 경보를 일으킬 수 있습니다.

단계 6: 시력 검사

부품은 기계의 인식 시스템을 통과합니다. 카메라는 위치, 각도, 윤곽 또는 참조 특징을 검사합니다.

제어 시스템은 필요한 X축, Y축 또는 회전 교정을 계산합니다.

단계 7: 고속 전송

배치 머리는 픽업 위치에서 PCB 배치 위치로 이동합니다. 이 이동 동안 노즐은 가속과 회전에도 불구하고 구성 요소를 안전하게 유지해야합니다.

불안정한 노즐은 부품이 움직이고 회전하거나 떨어질 수 있습니다.

단계 8: 정확 한 배치

노즐은 프로그래밍 된 배치 높이로 내려와 용매 페이스트에 구성 요소를 배치합니다.

배치 힘과 높이는 부품 및 PCB 프로세스에 적합해야합니다.

단계 9: 진공 방출

기계는 장비 설계에 따라 진공을 방출하거나 제어 된 긍정적 압력을 가합니다. 구성 요소는 노즐에서 분리되어 PCB에 남아 있습니다.

단계 10: 반복 생산 순환

이 주기는 생산 프로그램 전체에 걸쳐 고속으로 계속 됩니다.

노즐 상태 가 배치 주기 에 어떤 영향 을 미치는가

올바른 120N 노즐 을 선택하는 방법

노즐 선택은 제품 외형에만 근거하지 않고 확인된 기술 정보에 근거해야 합니다.

1기계 모델 확인

전체 기계 모델을 기록합니다. 비슷한 기계 가족은 다른 배치 머리와 노즐 표준을 사용할 수 있습니다.

전형적인 참조에는 CM202, CM212, CM402, CM602 및 선택된 NPM 장비가 포함될 수 있지만, 특정 헤드 구성은 여전히 확인되어야 합니다.

2배치 책임자 확인

설치 된 머리의 유형을 식별하십시오. 한 기계는 다른 머리를 지원 할 수 있으며 각 머리는 다른 노즐 인터페이스를 필요로 할 수 있습니다.

같은 기계 모델은 항상 같은 노즐 요구 사항을 보장하지 않습니다.

3기존 노즐 표시를 확인

현재 노즐을 120N 기호와 보이는 부품 번호를 확인합니다.

기존 노즐의 명확한 사진은 주문 오류를 줄이는 가장 효과적인 방법 중 하나입니다.

4부문 번호 확인

N610099374AA는 일반적으로 120N 노즐의 주요 식별으로 사용됩니다.

KXFX03DJA01는 일부 공급 기록에 관련 또는 교차 참조 번호로 표시 될 수 있습니다. 구매자는 주문하기 전에 설치 된 기계 구성과 관계를 확인해야합니다.

5. 컴포넌트 패키지를 일치

노즐 픽업 표면은 구성 요소 몸체에 맞아야 합니다. 중요한 요소는 다음과 같습니다.

• 부품의 길이와 너비
• 부품 높이
• 표면 평면성
• 포장재
• 중력 중심 위치
• 사용 가능한 픽업 영역
• 무게
• 취약성
• 부위 구성 요소 공백

6생산 속도 검토

고속 생산은 더 큰 가속 힘을 만듭니다. 노즐은 픽업, 회전, 검사 및 전송 동안 충분한 고정 안정성을 제공해야합니다.

7. 구성 요소 표면을 평가

매끄럽고, 엽기성, 불규칙하고, 곡선, 웅덩이 또는 질감의 부품 표면에는 다른 노즐 구조가 필요할 수 있습니다.

120N 모델이 실제 접촉 부위에 적합하는지 확인합니다.

8. 필요한 공급 조건을 선택

사용 가능성에 따라 고객은 다른 공급 옵션을 요청할 수 있습니다. 요청된 조건은 공고 과정에서 명확하게 명시되어야합니다.

호환되는 노즐을 원본 제품으로 설명하는 것은 공급원 및 포장지가 확인되지 않는 한 절대 하지 마십시오.

9시험량 주문해

익숙 하지 않은 용도 를 위해, 작은 시험 주문 으로 시작 하십시오. 대량 을 구매 하기 전 에 정상 생산 조건 에서 노즐 을 테스트 하십시오.

10예비 재고를 작성합니다.

호환성이 확인되면 기계 수, 운영 시간, 생산량 및 유지보수 역사에 따라 적당한 양의 예비 노즐을 유지하십시오.

노즐 선택 체크리스트

설치 권고

설치 전

• 장비 안전 절차에 따라 기계를 중지하십시오.
• 노즐 모델과 부품 번호 확인
• 펌프의 변형, 오염 또는 운송 손상 여부를 검사합니다.
• 장착 부위가 깨끗하는지 확인하세요.
• 새 노즐과 제거된 노즐을 비교합니다.
• 인터페이스 모양이 다른 경우 노즐을 설치하지 마십시오.

설치 중

• 깨끗한 도구로 노즐을 다룰 수 있습니다.
• 정밀 픽업 표면을 만지지 마십시오.
• 올바른 방향에 노즐을 설치합니다.
• 과도한 힘을 사용하지 마십시오.
• 노즐이 잘 꽂혀 있는지 확인해
• 부적절한 노즐 교환 동작을 확인합니다.

설치 후

• 기계의 노즐 검사 또는 캘리브레이션 절차를 실행하십시오.
• 진공 테스트 성능
• 저속으로 몇 번 픽업 사이클을 수행합니다.
• 부품 중심을 확인해
• 시야 인식 확인
• 전체 생산 속도로 돌아가기 전에 배치 결과를 확인합니다.

유지 및 청소

적절 한 유지 관리 는 노즐 의 사용 수명 을 연장 하고 일관성 있는 생산 을 유지 하는 데 도움 이 된다.

매일 검사

오염, 긁힘, 변형 및 부착된 입자를 위해 픽업 표면을 검사하십시오.

생산 중에 노즐이 비정상적인 픽업 오류를 발생하는지 확인하십시오.

정기적 인 청소

승인 된 노즐 청소 장비, 필터 된 공기, 적절한 브러쉬 또는 유지 보수 절차에 의해 권장되는 청소 재료를 사용하십시오.

진공 구멍 을 긁거나 팽창 시킬 수 있는 날카로운 금속 물체를 사용하지 마십시오.

진공 통과 검사

깨끗 한 외관 은 내부 통로 를 보장 하지 않습니다. 표면 청소 후에도 진공 성능 이 약 한 경우, 내부 통로를 검사 합니다.

차원 검사

많이 사용 된 노즐을 확인 된 참조 노즐과 비교합니다. 가시적인 마모, 변형 또는 불규칙한 픽업 성능을 보이는 단위를 교체하십시오.

저장

깨끗 한 노즐 을 표시 된 보호 상자 에 보관 한다. 잘못된 설치 를 방지 하기 위해 서로 다른 모델 을 분리 한다.

노즐 을 먼지, 습기, 충격, 또는 금속 도구 로 느슨 한 보관 에 노출 하는 것 을 피 한다.

권장 유지보수 스케줄

품질 관리

적절한 SMT 노즐은 운송 전에 검사되어야 하며 생산 사용 전에 다시 검사되어야 합니다.

추천된 점검점

구매자 검사

1. 구매 주문과 패키지 양을 비교하십시오.
2. 120N 모델 표시를 확인합니다.
3. N610099374AA 부분 번호 참조를 확인하세요.
4. 적절한 조명 아래에서 노즐을 검사합니다.
5. 기존 승인된 샘플과 비교해 보세요.
6. 제어된 기계 테스트를 수행합니다.
7. 설치 및 성능 결과를 기록합니다.

문제 해결 가이드

포장 및 주문 정보

노즐은 운송 중 피커 톱과 장착 인터페이스를 보호하기 위해 포장되어야합니다.

권장 패키지

• 개별 보호용 가방 또는 용기
• 내부 충돌 방지
• 명확한 제품 식별
• 모델 및 양표
• 국제 운송에 적합한 외면 카튼
• 여러 노즐 모델이 주문될 때 롯 분리

요약에 필요한 정보

올바른 SMT 노즐의 출처

올바른 노즐 을 선택 하는 것 은 예비 부품 구매 의 결정 에 그치지 않고, 직접적으로 픽업 안정성, 기계 효율성, 운영자 작업 부하, 생산 연속성, 배치 품질 에 영향을 미칩니다.

값싸지만 제대로 맞추지 않은 노즐은 반복적인 픽업 고장, 기계 경보, 부품 손상 또는 생산 지연을 유발할 수 있습니다.이러한 중단의 비용은 노즐 자체의 가치보다 훨씬 높을 수 있습니다.

이러한 이유로 전문적인 호환성 확인에는 노즐 모델, 부품 번호, 기계 모델, 배치 머리, 부품 크기 및 기존 노즐 사진이 포함되어야 합니다.

FAQ

1파나소닉 120N N610099374AA 노즐의 주요 기능은 무엇입니까?

120N 노즐은 배치 머리와 전자 구성 요소 사이의 제어 된 진공 연결을 만듭니다. 그것은 피더에서 구성 요소를 선택, 시각 검사 및 전송 동안 그것을 유지,그리고 프로그래밍 PCB 배치 위치에서 정확하게 방출.

2어떤 기계가 120N 노즐을 사용할 수 있나요?

120N 노즐은 CM202, CM212, CM402, CM602 및 선택된 NPM 구성을 포함한 호환되는 CM 및 NPM 기계 가족에 일반적으로 참조됩니다.정밀 배치 머리와 노즐 인터페이스 주문 전에 확인되어야 합니다.

3N610099374AA와 KXFX03DJA01 같은 부품 번호인가요?

N610099374AA는 일반적으로 120N 노즐의 주요 식별자로 사용됩니다. KXFX03DJA01은 또한 일부 공급 기록에서 관련 참조로 나타납니다.장비 세대와 머리 구성이 다를 수 있기 때문에, 고객은 확인을 위해 사진과 기계 세부 정보를 제공해야합니다.

4이 노즐이 내 기계에 맞는지 어떻게 확인할 수 있을까요?

전체 기계 모델, 배치 머리의 종류, 기존 노즐 표시, 현재 부품 번호, 부품 패키지, 요구량그리고 여러 각도에서 노즐의 명확한 사진이 세부 사항은 공급자가 인터페이스와 응용 프로그램을 비교 할 수 있습니다.

5SMT 노즐을 언제 교체해야 합니까?

청소를 통해 안정적인 픽업을 회복할 수 없는 경우, 픽업 표면이 마비된 경우, 바디가 변형된 경우, 진공 누출이 감지된 경우 또는 부품이 반복적으로 회전된 경우 노즐을 교체합니다.떨어지는 것, 인식 오류, 그리고 사라진 피커는 노즐로 추적됩니다.

저희와 연락

CM 또는 NPM 생산 장비에 대한 신뢰할 수있는 120N N610099374AA SMT 노즐을 찾고 있습니까?

기계 모델, 배치 헤드 정보, 현재 노즐 코드, 부품 차원, 필요한 양, 제품 사진가장 적합한 항목을 확인, 그리고 경쟁적인 제안서를 준비합니다.

우리는 시험 주문, 생산 예비 부품 요구 사항, 유지 보수 프로젝트 및 글로벌 전자제품 제조업체 및 SMT 서비스 회사에 대한 정기 구매 계획을 지원합니다.

호환성 검사, 가용성, 납품 시간 정보, 포장 세부 정보 및 요금을 위해 오늘 저희에게 연락하십시오.

호환성 및 상표 통지

장비 제조업체의 이름과 기계 모델 참조는 제품 식별 및 의도된 호환성을 설명하는 데만 사용됩니다. 모든 상표는 해당 소유자에게 속합니다.호환성은 고객의 기계 구성을 사용하여 확인되어야 합니다., 설치 된 배치 머리와 기존 노즐 샘플 및 생산 요구 사항
