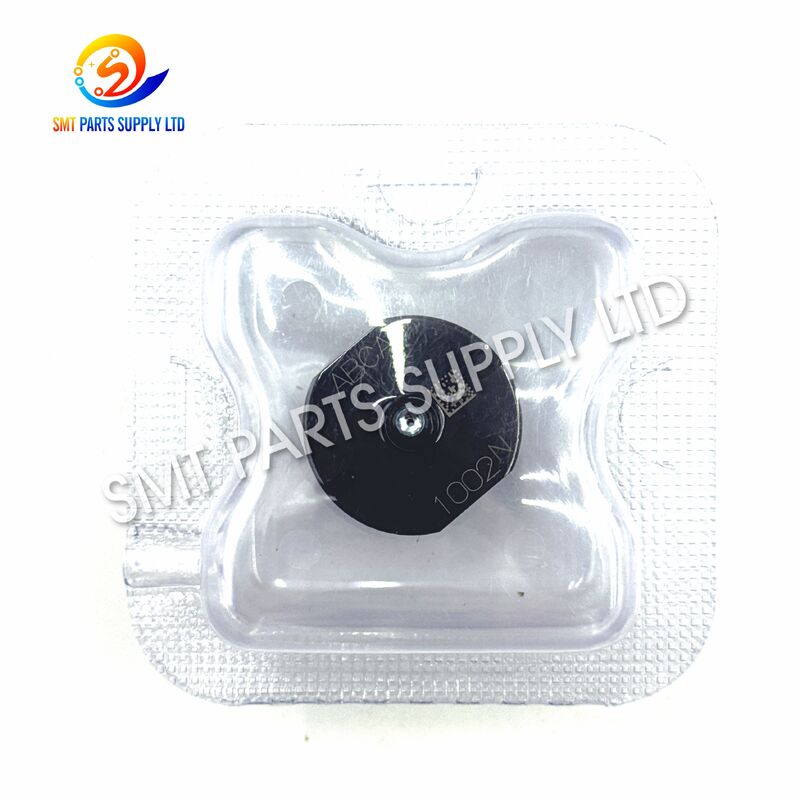

NPM N610098970AA용 Panasonic 1002N 정밀 SMT 노즐

NPM N610098970AA용 Panasonic 1002N 정밀 SMT 노즐

일반적으로 부품 번호 N610098970AA로 식별되는 Panasonic 1002N SMT 노즐은 호환되는 전자 부품 배치 장비용으로 개발된 정밀 진공 픽업 부품입니다. 3.0 × 2.2mm 픽업 사양은 적합한 평면 픽업 표면을 갖춘 중형 전자 부품을 취급하기 위한 실용적인 접촉 영역을 제공합니다.

호환되는 배치 헤드에 설치된 노즐은 제어된 음압을 사용하여 테이프 피더, 트레이 또는 기타 구성요소 공급 시스템에서 구성요소를 집어냅니다. 그런 다음 인쇄 회로 기판에 배치하기 전에 인식, 수정, 전송 및 배치 작업을 통해 각 구성 요소를 운반합니다.

1002N 노즐은 명확하게 식별된 교체 노즐이 필요한 전자 제조업체, SMT 유지 관리 부서, 장비 서비스 회사 및 예비 부품 유통업체에 적합합니다. 올바른 노즐 선택은 픽업 일관성을 향상시키고, 부품 낙하를 줄이며, 인식 오류를 최소화하고, 고속 또는 혼합 PCB 조립 중에 안정적인 생산을 유지하는 데 도움이 됩니다.

1002N 모델, N610098970AA 부품 번호 및 3.0 × 2.2mm 사양은 일반적으로 상업용 SMT 노즐 참조 자료에 함께 나열됩니다. 구매하기 전에 설치된 헤드 구성과 비교하여 장비 호환성을 확인해야 합니다.

픽 앤 플레이스 노즐은 SMT 기계와 전자 부품 사이의 주요 접촉점 중 하나입니다. 사소한 마모, 오염, 굽힘 또는 치수 변화도 구성 요소 픽업 및 배치 성능에 영향을 미칠 수 있습니다.

작동하는 동안 노즐은 반복적으로 아래로 이동하고, 부품과 접촉하고, 진공을 생성하고, 부품을 들어올리고, 회전하고, 인식 과정을 거쳐 부품을 인쇄 회로 기판에 방출합니다. 수천 번의 반복 사이클은 점차적으로 노즐 표면과 내부 진공 채널에 영향을 미칠 수 있습니다.

운영자는 다음 증상 중 하나 이상을 발견할 수 있습니다.

• 동일한 헤드 위치에서 픽업 알람이 반복됩니다.
• 피더와 PCB 사이에 떨어지는 부품.
• 배치 후에도 부착된 상태로 남아 있는 구성 요소입니다.
• 인식 실패가 증가합니다.
• 카메라 검사 중에 부품이 기울어진 것처럼 보입니다.
• 명백한 프로그래밍 변경 없이 배치 위치가 표류합니다.
• 회전 각도 편차.
• 동일한 머신 헤드 간에 픽업 결과가 다릅니다.
• 고속 생산 중 거부율이 증가합니다.
• 진공 감지 오류로 인해 라인이 자주 중단됩니다.
• 부품 공급업체 변경 후 성능이 불안정합니다.
• 기계가 가속되면 생산량이 감소합니다.

이러한 문제가 항상 노즐에만 결함이 있는 부품임을 의미하는 것은 아닙니다. 필터, 진공 호스, 솔레노이드 밸브, 노즐 홀더, 헤드 샤프트, 피더, 부품 포장 및 기계 설정도 검사해야 합니다.

그러나 노즐이 막히거나, 마모되거나, 구부러지거나, 잘못 선택되었을 경우, 올바른 모델로 교체하는 것이 안정적인 생산을 회복하기 위한 효율적인 첫 번째 단계입니다.

1002N 노즐은 3.0 × 2.2mm 노즐 사양이 필요한 구성품에 대해 정의된 픽업 인터페이스를 제공합니다. 기계 헤드 및 구성 요소와 올바르게 일치하면 구성 요소 가장자리, 단자, 표시 또는 주변 테이프 포켓 영역을 불필요하게 덮지 않고 안정적인 진공 접촉 영역을 생성합니다.

마모된 노즐을 올바르게 식별된 1002N 장치로 교체하면 다음 생산 조건을 개선하는 데 도움이 될 수 있습니다.

신뢰할 수 있는 결과를 얻으려면 노즐 교체를 완전한 검사 프로세스와 결합해야 합니다.

1. 기계 모델을 확인하십시오.
2. 설치된 배치 헤드 유형을 확인하십시오.
3. 기존 노즐 모델과 부품번호를 비교해 보세요.
4. 노즐 홀더와 샤프트를 검사하십시오.
5. 진공 필터와 공압 회로를 점검하십시오.
6. 피더 픽업 좌표를 확인하세요.
7. 구성품의 길이, 너비, 높이, 무게를 확인하세요.
8. 구성요소 픽업 표면을 검토합니다.
9. 픽업 및 배치 높이 설정을 확인하세요.
10. 저속 배치 시험을 실시합니다.
11. 진공 및 인식 데이터를 검토합니다.
12. 정상 속도 작동 중 픽업 속도를 모니터링합니다.

새 노즐은 잘못 배치된 피더, 손상된 홀더, 불충분한 기계 진공, 불안정한 부품 포장 또는 부정확한 배치 프로그램을 수정할 수 없습니다. 따라서 반복적인 오류가 발생할 때마다 전체 픽업 시스템을 평가해야 합니다.

3.0 × 2.2mm 사양은 노즐의 기본 픽업 형상을 정의합니다. 이 기하학적 구조는 노즐과 부품 표면 사이의 유효 접촉 면적에 영향을 미칩니다.

적절한 픽업면은 이동 중에 구성품을 고정할 수 있을 만큼 충분한 지지력을 제공해야 합니다. 동시에 부품 리드, 융기된 표면, 패키지 가장자리, 통풍구 또는 근처의 테이프 포켓 구조와 접촉할 정도로 너무 커서는 안 됩니다.

내부 공기 경로는 배치 헤드에서 픽업 면으로 음압을 전달합니다. 깨끗하고 올바른 크기의 진공 경로는 기계가 빠르게 흡입을 설정하고 가속 및 회전 중에 안정적인 유지력을 유지하는 데 도움이 됩니다.

부분적으로 막힌 진공 경로도 일부 구성 요소를 성공적으로 선택할 수 있지만 더 높은 기계 속도에서는 간헐적인 오류가 발생할 수 있습니다. 이것이 바로 정기적인 노즐 청소와 진공 모니터링이 중요한 이유입니다.

노즐은 호환되는 홀더에 올바르게 맞아야 합니다. 잘못된 본체 치수, 마모, 이물질 또는 홀더 손상으로 인해 제대로 장착되지 않을 수 있습니다.

좌석이 좋지 않으면 다음과 같은 결과가 발생할 수 있습니다.

• 노즐 회전 오류입니다.
• 수직 이동 불안정.
• 노즐 교환기 오류입니다.
• 진공 누출.
• 픽업 위치 편차.
• 인식 불일치.
• 홀더 또는 샤프트의 조기 마모.

픽업면은 매끄럽고 올바른 모양을 유지해야 합니다. 긁힘, 칩, 변형 또는 오염으로 인해 밀봉 품질이 저하되고 구성 요소가 기울어질 수 있습니다.

비교 사양 및 관련 상용 부품 번호는 일반적으로 SMT 노즐 공급 참고 자료에 나열되어 있습니다. 이는 자동 호환성 승인이 아닌 선택 가이드로 취급되어야 합니다.

1001N은 픽업 형상이 더 작으며 일반적으로 평평한 픽업 표면이 제한적인 구성 요소에 사용됩니다. 1002N은 더 넓은 접촉 면적을 제공하고 중간 크기 부품에 대해 더 큰 고정 안정성을 제공할 수 있습니다.

1002N이 필요한 곳에 1001N을 사용하면 지원이 충분하지 않을 수 있습니다. 더 작은 노즐이 필요한 곳에 1002N을 사용하면 단자, 가장자리 또는 인접 표면과 간섭이 발생할 수 있습니다.

1002N과 1002CN은 동일한 공칭 3.0 × 2.2mm 픽업 사양을 공유하지만 구조가 다릅니다. 필요한 버전은 승인된 기계 구성, 부품 적용, 기존 노즐 목록 및 생산 요구 사항에 따라 선택해야 합니다.

1003N은 더 큰 4.0×3.0mm 픽업 사양을 제공합니다. 픽업 영역이 더 넓거나 안정성 요구 사항이 더 높은 구성 요소에 대해 고려할 수 있습니다.

1003N은 1002N을 자동으로 대체해서는 안 됩니다. 너무 큰 노즐은 구성 요소 가장자리, 단자, 라벨, 통풍구 또는 포장재에 접촉할 수 있습니다.

1004N 및 1005N은 더 큰 고무 픽업 표면을 사용합니다. 이러한 모델은 일반적으로 더 큰 평면 구성요소와 연관됩니다. 크기와 접촉 특성이 1002N과 크게 다릅니다.

노즐 선택은 항상 구성요소 도면, 승인된 기계 라이브러리, 픽업 표면, 구성요소 질량, 피더 포켓 및 배치 헤드 구성을 기반으로 해야 합니다.

1002N 모델과 N610098970AA 부품 번호는 구매, 유지 관리 및 창고 팀이 필요한 노즐을 정확하게 식별하는 데 도움이 됩니다.

정의된 3.0 × 2.2mm 픽업 형상은 구성 요소 표면에 올바르게 일치할 때 안정적인 진공 접촉을 지원합니다.

노즐은 전문 전자 조립 환경에서 반복적인 픽업, 인식, 이동 및 배치 주기를 지원합니다.

명확하게 식별된 노즐은 문제 해결 시간을 단축하고 예방 유지 관리 계획을 단순화할 수 있습니다.

노즐 모델과 부품 번호를 모두 확인하면 유사한 노즐 크기와 구성 유형 간의 혼동을 피하는 데 도움이 됩니다.

노즐의 개별 교체, 유지보수 재고, 유통업체 주문 및 예정된 일괄 구매에 대해 논의할 수 있습니다.

보호 포장 및 국제 배송 옵션은 유럽, 북미 및 동남아시아 고객을 지원합니다.

노즐은 홀더, 샤프트, 필터, 피더, 벨트, 센서, 밸브, 모터 및 유지 관리 액세서리와 같은 관련 SMT 기계 부품에 포함될 수 있습니다.

1002N SMT 노즐은 제어된 진공 픽업과 정확한 부품 처리가 필요한 자동화된 전자 부품 배치 공정을 위해 고안되었습니다.

혼합 생산

혼합 공장에서는 부품 유형과 PCB 프로그램이 자주 변경됩니다. 명확하게 식별된 노즐은 작업자가 더 빠른 전환을 완료하고 노즐 선택 오류를 줄이는 데 도움이 됩니다.

지속적인 생산

대량 제조에서는 반복적인 노즐 이동으로 인해 점진적인 마모나 오염이 발생할 수 있습니다. 교체용 노즐을 유지관리하면 예상치 못한 생산 중단을 줄이는 데 도움이 됩니다.

예방적 유지보수

유지 관리 팀은 작동 주기, 픽업 속도 추세, 진공 데이터 또는 육안 검사 결과에 따라 많이 사용되는 노즐을 교체할 수 있습니다.

긴급 수리

기존 유닛이 휘어지거나 막히거나 손상되거나 안정적인 픽업을 유지할 수 없는 경우 예비 1002N 노즐을 장착할 수 있습니다.

생산라인 확장

기계나 배치 헤드를 추가하는 공장에는 새로운 프로그램과 백업 재고를 위한 추가 노즐 세트가 필요할 수 있습니다.

지역 분포

SMT 예비 부품 유통업체는 반복 주문 및 긴급 교체가 필요한 고객을 위해 명확하게 식별된 노즐 모델을 유지할 수 있습니다.

배치 프로그램은 부품 사양에 따라 적합한 노즐을 할당합니다. 기계 또는 작업자는 필요한 노즐을 사용할 수 있는지 확인합니다.

1002N 노즐은 호환 가능한 노즐 홀더에 설치되거나 자동 노즐 교환기에서 수집됩니다.

배치 헤드는 프로그래밍된 피더 또는 트레이 위치 위로 이동합니다. 중앙 픽업을 위해서는 정확한 피더 위치 지정이 필요합니다.

노즐이 구성품을 향해 아래쪽으로 이동합니다. 픽업 높이는 손상을 주는 힘을 가하지 않고 충분한 표면 접촉을 허용해야 합니다.

음압은 배치 헤드와 내부 노즐 채널을 통과합니다. 부품은 픽업 면에 고정됩니다.

기계는 진공 데이터를 평가하여 구성 요소가 성공적으로 수집되었는지 확인할 수 있습니다.

배치 헤드는 머신 비전 시스템에 구성 요소를 제공합니다. 시스템은 부품 위치, 각도, 모양 또는 프로그래밍된 인식 기능을 측정합니다.

기계는 인식 결과에 따라 X축, Y축 및 회전 보정을 계산합니다.

노즐은 프로그래밍된 PCB 좌표를 향해 부품을 운반합니다. 가속 및 회전 중에는 안정된 진공이 유지되어야 합니다.

노즐은 부품을 솔더 페이스트나 지정된 PCB 표면 위로 내립니다.

기계는 진공을 취소하고 제어된 양압을 적용할 수 있습니다. 부품이 노즐에서 분리되어 PCB에 남아 있습니다.

노즐이 후퇴하고 다음 구성요소에 대한 프로세스를 반복합니다.

모델 외관만으로 SMT 노즐을 선택하면 주문 오류가 발생할 수 있습니다. 구매하기 전에 전체 기계 및 구성 요소 정보를 검토해야 합니다.

1. 노즐 코드를 확인하세요.
기존 노즐에 1002N 표시가 있는지 확인하세요.

2. 부품번호를 확인하세요.
설치된 부품을 N610098970AA와 비교하십시오.

3. 기계 구성을 확인하십시오.
기계 시리즈만 제공하는 것이 아닌 완전한 기계 및 배치 헤드 모델을 제공합니다.

4. 부품 표면을 평가합니다.
노즐은 단자, 가장자리, 통풍구, 융기된 표시 또는 불규칙한 부분을 덮지 않고 안정적인 영역에 접촉해야 합니다.

5. 구성품 무게를 검토합니다.
선택한 노즐과 기계 진공 시스템은 충분한 유지력을 제공해야 합니다.

6. 승인된 노즐 라이브러리를 확인하십시오.
기계 프로그램, 부품 데이터베이스, 내부 엔지니어링 목록 또는 기존 생산 기록을 사용하십시오.

7. 생산 테스트를 실시합니다.
제어된 속도에서 시작하여 픽업, 인식, 전송, 배치 및 릴리스 성능을 검사합니다.

다음과 같은 경우 더 작은 노즐이 필요할 수 있습니다.

• 사용 가능한 픽업 표면은 제한되어 있습니다.
• 리드 또는 터미널이 구성 요소 중앙에 가깝습니다.
• 구성 요소는 좁은 테이프 포켓에 배치됩니다.
• 더 큰 픽업 얼굴은 카메라 인식을 차단합니다.

다음과 같은 경우 더 큰 노즐이 필요할 수 있습니다.

• 이 구성 요소는 더 넓은 플랫 픽업 영역을 가지고 있습니다.
• 구성 요소가 더 무겁습니다.
• 현재 노즐은 지원이 충분하지 않습니다.
• 급속 가속 중에 부품이 움직입니다.

다음과 같은 경우 세라믹 버전이 필요할 수 있습니다.

• 승인된 내부 부품 목록에는 세라믹 구조가 명시되어 있습니다.
• 적용 분야에는 다양한 마모, 정적 또는 표면 특성이 필요합니다.
• 설치된 노즐은 1002N이 아닌 1002CN으로 식별됩니다.

1. 승인된 안전 절차에 따라 기계를 정지하십시오.
2. 기존 노즐을 조심스럽게 제거합니다.
3. 교체 모델과 부품 번호를 확인하세요.
4. 새 노즐과 제거된 장치를 비교하십시오.
5. 홀더에 마모, 먼지, 손상이 있는지 검사하십시오.
6. 승인된 보풀 없는 프로세스를 사용하여 홀더를 ​​청소합니다.
7. 과도한 측면 압력을 가하지 말고 노즐을 설치하십시오.
8. 올바른 좌석과 자유로운 움직임을 확인하십시오.
9. 자동 노즐 교환기 작동을 확인하십시오.
10. 진공 반응을 테스트합니다.
11. 저속 픽업 시험을 실행합니다.
12. 인식 및 배치 결과를 검사합니다.
13. 기계 속도를 점차적으로 높이십시오.
14. 첫 번째 생산 배치 중 픽업 오류를 모니터링합니다.

호환되지 않는 홀더에 노즐을 강제로 밀어 넣지 마십시오. 강제로 설치하면 노즐, 홀더, 헤드 샤프트 또는 노즐 체인저가 손상될 수 있습니다.

• 너무 큰 금속 바늘을 사용하지 마십시오.
• 진공 입구를 수동으로 확대하지 마십시오.
• 단단한 도구로 픽업 표면을 긁지 마십시오.
• 부식성 세척용 화학물질을 사용하지 마십시오.
• 통제되지 않은 압축 공기를 사용하지 마십시오.
• 내부에 습기가 남아 있는 상태에서는 노즐을 설치하지 마세요.
• 검사한 노즐과 검사하지 않은 노즐을 혼합하지 마십시오.
• 구부러진 노즐을 계속 사용하지 마십시오.
• 승인된 공정 없이 노즐을 연마하지 마십시오.
• 팁 보호 장치 없이 노즐을 보관하지 마십시오.

일반적인 검사 지점은 다음과 같습니다.

각 노즐은 운송 중 충격, 먼지, 습기 및 제어할 수 없는 움직임으로부터 보호되어야 합니다.

배송 시간은 수량, 재고 상태, 검사 요구 사항, 목적지 및 운송 방법에 따라 다릅니다.

N610098970AA는 3.0 × 2.2mm 사양의 1002N 노즐에 대해 일반적으로 참조되는 부품 번호입니다. 구매자는 주문하기 전에 설치된 기계 헤드, 기존 노즐 라벨 및 현재 부품을 확인해야 합니다.

노즐은 일반적으로 NPM 및 선택된 호환 가능한 CM 또는 DT 배치 기계 구성과 연관됩니다. 호환성은 설치된 배치 헤드, 노즐 홀더, 교환기 시스템, 기계 세대 및 승인된 노즐 목록에 따라 다릅니다.

두 버전 모두 일반적으로 3.0 × 2.2mm 사양으로 나열되지만 구조와 부품 번호는 다릅니다. 자동으로 다른 버전으로 교체하는 대신 기계 및 구성요소 애플리케이션용으로 승인된 버전을 사용하십시오.

기계 모델, 배치 헤드 모델, 노즐 코드, 부품 번호, 현재 노즐 사진, 구성 요소 치수, 픽업 표면, 필요한 수량, 조건 요구 사항 및 배송 목적지를 제공하십시오.

청소를 통해 안정적인 픽업을 복원할 수 없거나, 픽업 면이 마모되었거나, 본체가 구부러졌거나, 공기 경로가 막힌 상태로 유지되거나, 진공, 인식 또는 배치 오류가 반복적으로 생산이 계속되는 경우 노즐을 교체하십시오.

현재 가격, 재고 상태, 배송 시간, 제품 사진, 포장 세부 정보 또는 모델 확인을 위해 다음을 제공하십시오.

• 제품 모델: 1002N.
• 부품 번호: N610098970AA.
• 기계 모델.
• 배치 헤드 모델.
• 기존 노즐 사진입니다.
• 필수 수량.
• 요청하신 상품상태입니다.
• 구성 요소 크기 및 픽업 표면.
• 대상 국가 및 도시.
• 필수 배송 일정.

신속한 호환성 검토, 견적 지원, 해외 배송 준비를 위해 자세한 문의 사항을 보내주세요.

Panasonic은 해당 소유자의 상표입니다. 브랜드 이름, 기계 모델 및 부품 번호는 제품 식별 및 호환성 참조용으로만 사용됩니다. 해당되는 경우 판매자와 상표 소유자의 관계를 별도로 확인해야 합니다.
