| 브랜드 이름: | Baldor |
| 모델 번호: | EB0462A01 193409 |
| 모크: | 1개 조각 |
| 가격: | 협상 가능 |
| 배달 시간: | 영업일 기준 3~7일 |
| 지불 조건: | 티/티 |

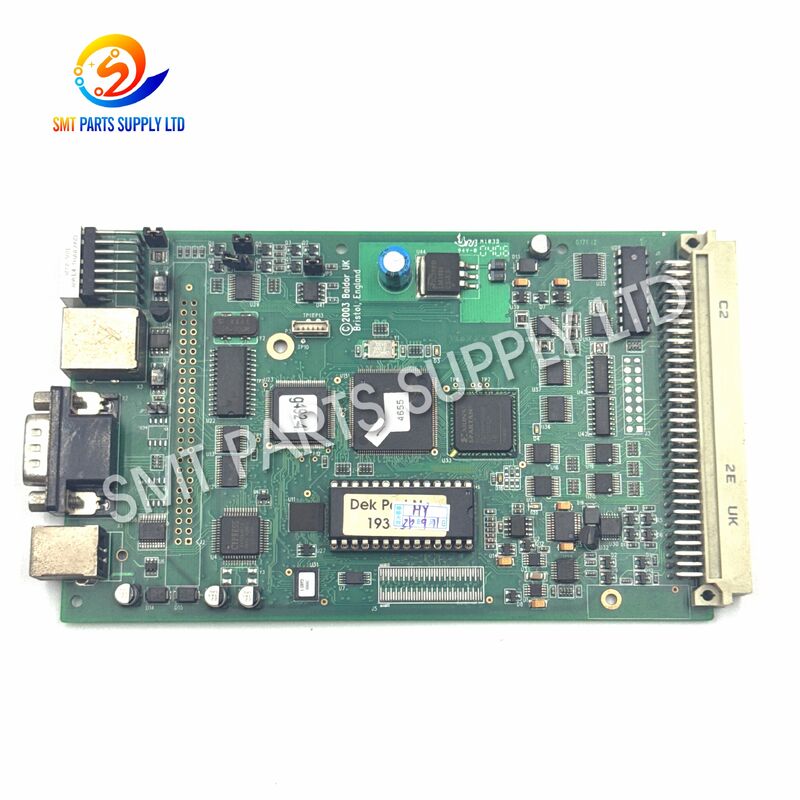

Baldor EB0462A01 REV G 193409 DEK 프린터용 NextMove ES 컨트롤러
Baldor EB0462A01 REV G, DEK 부품 번호 193409는 호환되는 DEK 스텐실 프린터 제어 시스템용으로 설계된 NextMove ES 다축 모션 컨트롤러 보드입니다. 이 컨트롤러는 서보 및 스테퍼 축의 통합된 모션 관리를 제공하여 프린터 제어 시스템이 정확한 위치 지정, 동기화된 움직임 및 자동화된 기계 시퀀스를 실행할 수 있도록 합니다.
기본 NextMove ES NES002-501 아키텍처는 두 개의 서보 축과 네 개의 스테퍼 축을 포함한 여섯 개의 모션 축을 지원합니다. 또한 구성, 진단 및 기계 제어 환경과의 통신을 위한 USB 및 직렬 통신 기능을 제공합니다.
DEK 장비에서 부품 번호 193409는 NextMove ES 컨트롤러 PCB로 식별됩니다. 이 컨트롤러 아키텍처를 사용하는 DEK 인쇄 장비를 수리하거나 복원할 때 특히 관련이 있습니다.
교체 응용 프로그램의 경우 고객은 설치 전에 DEK 부품 번호, Baldor 보드 식별, 하드웨어 개정, 커넥터 및 기존 시스템 구성을 확인해야 합니다.
DEK 스텐실 프린터는 인쇄 과정에서 기계 조립체를 정확하게 배치하기 위해 통합된 모션 제어에 의존합니다. 모션 컨트롤러에 결함이 발생하면 여러 가지 기계 문제가 나타날 수 있습니다.
| 일반적인 문제 | 가능한 컨트롤러 관련 원인 |
|---|---|
| 축 초기화 실패 | 컨트롤러 통신 또는 모션 출력 오류 |
| 시동 중 기계 중지 | 컨트롤러 PCB 초기화 실패 |
| 서보 축이 올바르게 움직이지 않음 | 모션 명령 또는 피드백 처리 문제 |
| 스테퍼 모션 사용 불가 | 스테퍼 제어 출력 실패 |
| 간헐적인 기계 경보 | 전자 부품 노후화 또는 불안정한 연결 |
| 통신 오류 | 컨트롤러 인터페이스 또는 케이블 연결 문제 |
| 위치 지정 시퀀스 실패 | 모션 컨트롤러 구성 또는 하드웨어 오류 |
| 기계가 호밍을 완료할 수 없음 | 축 명령 또는 피드백 통신 문제 |
전자 컨트롤러 보드는 산업 장비 내에서 지속적으로 작동하며 작동 온도, 진동, 전기적 교란, 커넥터 산화 또는 부품 노후화로 인한 장기적인 스트레스를 받을 수 있습니다.
컨트롤러를 교체하기 전에 기술자는 기계 전원 공급 장치, 인터페이스 보드, 케이블, 커넥터, 서보 드라이브, 스테퍼 드라이브, 모터, 엔코더, 센서 및 소프트웨어 구성을 검사해야 합니다.
결함이 있는 DEK 193409 컨트롤러를 올바른 일치하는 NextMove ES 보드로 교체하면 프린터의 원래 모션 제어 아키텍처를 복원하는 데 도움이 될 수 있습니다.
Baldor NextMove ES 플랫폼은 단일 컨트롤러에서 여러 모션 축을 조정하도록 설계되었습니다. 기계 명령을 처리하고, 서보 또는 스테퍼 모션 신호를 생성하고, 피드백 정보를 수신하고, 기계 제어 시스템의 다른 부분과 통신합니다.
안정적인 교체를 위해 주문 전에 다음 정보를 확인하십시오:
| 확인 항목 | 권장 확인 |
|---|---|
| DEK 부품 번호 | 193409 |
| 제조업체 | Baldor |
| 보드 식별 | EB0462A01 |
| 하드웨어 개정 | REV G, 필요한 경우 |
| 컨트롤러 제품군 | NextMove ES |
| 참조 플랫폼 | NES002-501 |
| 기계 유형 | 호환되는 DEK 스텐실 프린터 |
| 기존 커넥터 레이아웃 | 설치된 시스템과 일치해야 함 |
| 소프트웨어 구성 | 컨트롤러 교체 전에 확인 |
컨트롤러 보드는 물리적 외관만으로 선택해서는 안 됩니다. 유사한 PCB 레이아웃을 사용하는 기계는 펌웨어, 개정, 인터페이스 또는 구성 요구 사항이 다를 수 있습니다.
원본 보드 레이블 및 기계 정보의 명확한 사진을 제공하면 교체 정확도를 크게 향상시킬 수 있습니다.
| 항목 | 사양 |
|---|---|
| 브랜드 | Baldor |
| 보드 번호 | EB0462A01 |
| 개정 | REV G |
| DEK 부품 번호 | 193409 |
| 제품 유형 | 모션 컨트롤러 보드 |
| 컨트롤러 시리즈 | NextMove ES |
| 참조 컨트롤러 | NES002-501 |
| 모션 용량 | 6축 아키텍처 |
| 서보 축 | 2 |
| 스테퍼 축 | 4 |
| 주 통신 | USB 및 RS232 |
| 기계 응용 프로그램 | 호환되는 DEK 스텐실 프린터 시스템 |
| DEK 설명 | 컨트롤러 PCB Next Move ES |
| 규정 준수 참조 | DEK 193409와 관련된 RoHS 사양 |
| 설치 유형 | 기계 제어 캐비닛 PCB |
| 교체 확인 | 부품 번호 및 개정 확인 필요 |
NES002-501 플랫폼의 경우 컨트롤러 아키텍처는 다음 참조 전력 요구 사항을 사용합니다:
| 전력 레일 | 참조 요구 사항 |
|---|---|
| +5 VDC | 1 A |
| +12 VDC | 50 mA |
| -12 VDC | 50 mA |
이 값은 NextMove ES 컨트롤러 플랫폼을 설명하며 DEK 기계 배선 또는 원래 전력 아키텍처를 우회하기 위한 지침으로 취급해서는 안 됩니다.
항상 원래 DEK 전기 시스템 및 커넥터 배열을 통해 보드를 설치하십시오.
NextMove ES 컨트롤러는 여러 기계 모션 기능 간의 중앙 집중식 조정을 제공합니다.
| 기능 영역 | 역할 |
|---|---|
| 모션 처리 | 축 이동 명령을 계산하고 실행합니다 |
| 서보 제어 | 서보 기반 축에 대한 명령 제어를 제공합니다 |
| 스테퍼 제어 | 스테퍼 구동 기계 이동을 제어합니다 |
| 디지털 I/O | 상태 및 명령 신호를 교환합니다 |
| 엔코더 인터페이스 | 구성된 경우 위치 피드백을 수신합니다 |
| 직렬 통신 | 기계 시스템과의 통신을 지원합니다 |
| USB 통신 | 컨트롤러 연결 및 구성을 지원합니다 |
| 기계 동기화 | 순차적인 기계 작동을 조정합니다 |
따라서 이 보드는 단순 전원 공급 장치, 릴레이 보드 또는 격리된 모터 드라이버와 근본적으로 다른 역할을 수행합니다.
Baldor EB0462A01 REV G 193409 NextMove ES 컨트롤러는 이 컨트롤러 아키텍처를 필요로 하는 호환되는 DEK 스텐실 인쇄 장비 내에서 사용됩니다.
일반적인 응용 프로그램은 다음과 같습니다:
| 응용 프로그램 | 기능 |
|---|---|
| DEK 스텐실 프린터 유지 보수 | 결함이 있는 모션 컨트롤러 교체 |
| 기계 리퍼비싱 | 원래 컨트롤러 시스템 복원 |
| 생산 라인 수리 | 컨트롤러 관련 다운 타임 복구 |
| 예비 부품 재고 | 유지 보수 부서의 중요 전자 부품 예비 |
| 프린터 제어 시스템 | 다축 기계 모션 조정 |
| 예방 유지 보수 | 노후화된 전자 제어 하드웨어 교체 |
DEK Horizon 시리즈 예비 문서에는 부품 번호 193409가 NextMove ES 컨트롤러 PCB로 포함되어 있습니다. 그러나 기계 구성은 모델, 생산 연도, 하드웨어 버전 및 이전 장비 수정에 따라 다를 수 있습니다.
이러한 이유로 호환성은 프린터 제품군 이름만으로 확인하는 대신 원래 기계 부품 번호를 사용하여 확인해야 합니다.
NextMove ES 보드는 중앙 모션 컨트롤러 역할을 합니다.
DEK 프린터가 기계 작동을 실행할 때 기계 제어 시스템은 모션 컨트롤러에 명령을 보냅니다. 컨트롤러는 필요한 위치, 속도, 방향 및 시퀀스 정보를 처리하고 연결된 모션 시스템에 대한 적절한 명령을 생성합니다.
단순화된 작동 시퀀스는 다음과 같습니다:
1. 기계 명령
프린터 제어 시스템이 특정 움직임을 요청합니다.
2. 모션 계산
컨트롤러는 기계 프로그램에 따라 필요한 축 명령을 계산합니다.
3. 축 출력
모션 신호가 적절한 서보 또는 스테퍼 제어 시스템으로 전송됩니다.
4. 기계적 움직임
관련 모터 및 기계 조립체가 요청된 명령에 따라 움직입니다.
5. 피드백 및 상태
위치, 센서, 엔코더 및 기계 상태 정보가 해당되는 경우 컨트롤러로 반환됩니다.
6. 시퀀스 조정
컨트롤러는 후속 움직임을 전체 인쇄 프로세스와 조정합니다.
이 다축 아키텍처를 통해 여러 기계 기능이 프로그래밍된 기계 시퀀스 내에서 작동할 수 있습니다.
산업 제어 보드는 수년 동안 서비스에 남아 있을 수 있으며, 유사하게 보이는 보드가 항상 전기적으로 또는 기능적으로 동일하지는 않습니다.
따라서 다음 식별자는 신중하게 확인해야 합니다:
EB0462A01
제품과 관련된 Baldor 보드 어셈블리 또는 하드웨어 참조를 식별합니다.
REV G
해당 보드에 표시된 하드웨어 개정을 식별합니다.
193409
NextMove ES 컨트롤러에 대한 DEK 예비 부품 참조를 식별합니다.
NextMove ES
Baldor 모션 컨트롤러 제품군을 식별합니다.
NES002-501
USB 및 RS232 통신과 관련된 참조 NextMove ES 컨트롤러 구성을 식별합니다.
이러한 참조를 일치시키면 잘못된 컨트롤러를 주문할 위험이 줄어듭니다.
PCB는 프린터의 모션 제어 시스템의 일부이므로 컨트롤러 보드 교체는 신중하게 수행해야 합니다.
기존 컨트롤러를 제거하기 전에:
| 단계 | 권장 사항 |
|---|---|
| 기계 종료 | 장비 종료 절차 따르기 |
| 전원 차단 | 서비스 전에 전기 전원 차단 |
| ESD 보호 | 적절한 정전기 방전 예방 조치 사용 |
| 케이블 식별 | 모든 커넥터 위치 기록 |
| 보드 검사 | 레이블 및 커넥터 위치 사진 촬영 |
| 구성 | 가능한 경우 관련 컨트롤러 매개변수 보존 |
| 개정 확인 | 원본 및 교체 보드 개정 비교 |
| 설치 | 자격을 갖춘 유지 보수 인력 사용 |
설치 후 DEK 서비스 절차에 따라 시스템 확인, 축 확인, 호밍, 보정 또는 컨트롤러 구성이 필요할 수 있습니다.
올바른 컨트롤러를 선택하려면 제품 이름만 검색하는 것 이상이 필요합니다.
이 제품의 가장 중요한 참조는 다음과 같습니다:
193409
원본 DEK 예비 부품 번호가 다른 경우 구매 전에 상호 교환 가능성을 확인하십시오.
원본 PCB를 다음으로 비교하십시오:
EB0462A01
PCB 레이블 및 구성 요소 레이아웃은 교체품과 비교해야 합니다.
원본 컨트롤러에 표시된 경우:
REV G
공급업체에 REV G 일치가 선호되거나 필요함을 알리십시오.
원본 제어 시스템이 다음을 사용하는지 확인하십시오:
NextMove ES
다른 Baldor NextMove 컨트롤러 세대와 NextMove ES를 혼동하지 마십시오.
표시되거나 문서화된 경우 다음을 확인하십시오:
NES002-501
가능한 경우 DEK 프린터 모델 및 일련 번호 정보를 제공하십시오.
오래된 산업 장비의 경우 기존 보드의 명확한 사진은 교체를 확인하는 가장 효과적인 방법 중 하나입니다.
권장 사진은 다음과 같습니다:
| 확인 지점 | 필요한 정보 |
|---|---|
| DEK 번호 | 193409 |
| Baldor 번호 | EB0462A01 |
| 개정 | REV G |
| 컨트롤러 | NextMove ES |
| 참조 모델 | NES002-501 |
| 기계 브랜드 | DEK |
| 기계 모델 | 고객이 제공해야 함 |
| PCB 사진 | 권장 |
| 기존 결함 | 기술적 확인에 권장 |
DEK 부품 번호 193409가 있는 Baldor EB0462A01 REV G는 호환되는 DEK 스텐실 프린터 제어 시스템에 사용되는 NextMove ES 다축 모션 컨트롤러 PCB입니다. 서보 및 스테퍼 모션을 조정하고 기계 제어 아키텍처와 인터페이스합니다.
예. DEK 예비 부품 문서는 193409를 Controller PCB Next Move ES로 식별합니다. 이 컨트롤러는 Baldor NextMove ES 모션 제어 플랫폼과 관련이 있습니다.
관련 NextMove ES 참조 구성은 NES002-501입니다. 이 컨트롤러 아키텍처는 USB 및 RS232 통신을 지원하는 두 개의 서보 축과 네 개의 스테퍼 축을 포함한 여섯 개의 축을 지원합니다.
아니요. 호환성은 DEK 프린터 구성, 원래 부품 번호, 컨트롤러 개정, 인터페이스 하드웨어, 배선 및 소프트웨어 설정에 따라 다릅니다. 주문 전에 원래 기계가 DEK 193409 또는 공식적으로 호환되는 교체품을 사용하는지 확인하십시오.
DEK 부품 번호 193409, Baldor 번호 EB0462A01, 보드 개정, DEK 프린터 모델, 필요한 수량 및 원본 컨트롤러의 명확한 사진을 제공해 주십시오. 이 정보는 배송 전에 호환성을 확인하는 데 도움이 됩니다.
DEK 프린터용 Baldor EB0462A01 REV G 193409 NextMove ES 컨트롤러 교체가 필요하십니까?
필요한 수량, DEK 프린터 모델, 원본 컨트롤러 부품 번호, 개정 표시 및 보드 사진을 보내주십시오. 올바른 구성을 확인하고 유지 보수 또는 예비 부품 요구 사항에 대한 견적을 준비하는 데 도움을 드릴 수 있습니다.
가격, 가용성, 상태 옵션 및 기술적 일치 정보는 오늘 저희에게 문의하십시오.
