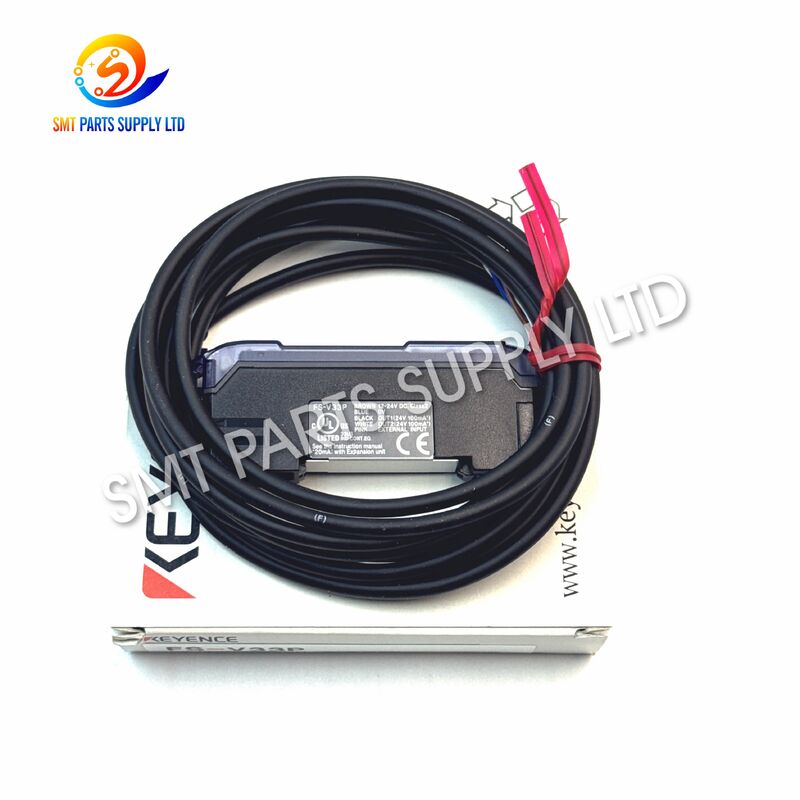

KEYENCE FS-V33P A10397 FUJI NXT II 트랙용 PNP 광섬유 증폭기

을 보내주십시오. 사양 확인 및 SMT 유지보수 또는 교체 요구 사항에 대한 견적 준비를 도와드릴 수 있습니다.

이 을 보내주십시오. 사양 확인 및 SMT 유지보수 또는 교체 요구 사항에 대한 견적 준비를 도와드릴 수 있습니다.는 자동 SMT 장비에서 정밀한 광 신호 처리를 위해 설계된 컴팩트 디지털 광섬유 증폭기입니다. A10397은 일반적으로 FUJI NXT II 트랙 증폭기로 나열되며, FS-V33P는 KEYENCE FS-V30 시리즈 케이블형 PNP 메인 증폭기를 식별합니다.

FS-V33P는 2개의 PNP 제어 출력과 1개의 외부 입력을 제공하여 호환되는 광섬유 센서 헤드의 신호를 처리하고 기계 제어 시스템에 안정적인 스위칭 신호를 보낼 수 있습니다. 여러 응답 모드, LIGHT-ON 또는 DARK-ON 선택, 타이머 기능, 듀얼 디지털 모니터링 및 자동 감도 추적을 지원합니다. 이러한 기능을 통해 호환되는 FUJI NXT II 구성에서 PCB 존재 감지, 컨베이어 전송 확인 및 기타 트랙 관련 감지 작업에 적합합니다.

좁은 본체 덕분에 컴팩트한 전기 공간에 설치할 수 있으며, 디지털 디스플레이는 유지보수 기술자에게 현재 신호 값과 사전 설정 임계값을 명확하게 보여주어 조정 및 문제 해결을 용이하게 합니다.

KEYENCE는 FS-V33P를 2개의 제어 출력과 1개의 외부 입력을 갖춘 케이블형 PNP 메인 유닛으로 식별합니다.

안정적인 PCB 운송은 정확한 센서 피드백에 달려 있습니다. 트랙 감지 시스템이 불안정해지면 FUJI NXT II에서 간헐적인 보드 감지, 전송 경보, 컨베이어 이동 지연 또는 예기치 않은 생산 중단이 발생할 수 있습니다.

이러한 문제로 이어질 수 있는 몇 가지 조건이 있습니다.

광섬유 감지 헤드 주변의 먼지, 플럭스 잔여물, 기름 또는 생산 잔해는 광 강도를 감소시키고 불안정한 감지 값을 생성할 수 있습니다.

스위칭 임계값이 정상 수신광 값에 너무 가깝게 위치하면 보드 표면, 진동 또는 센서 정렬의 작은 변화로 인해 간헐적인 출력이 발생할 수 있습니다.

기계적 서비스, 컨베이어 조정, 진동 또는 우발적인 충격으로 인해 광섬유 헤드가 올바른 감지 위치에서 벗어날 수 있습니다.

과도한 굽힘, 압착, 오염 또는 광섬유 케이블의 노후화는 전송 또는 수신되는 빛을 감소시킬 수 있습니다.

느슨한 배선, 불안정한 DC 공급, 불량한 단자 또는 잘못된 PNP 회로 연결은 증폭기 고장과 유사한 증상을 유발할 수 있습니다.

장기간의 산업 운영 후 증폭기에는 디스플레이, 출력, 버튼 또는 내부 전자 문제로 인해 안정적인 감지가 방해될 수 있습니다.

트랙 감지가 불안정해지면 FS-V33P는 전체 센서 시스템의 일부로 점검해야 하며, 검사 없이 교체해서는 안 됩니다.

설치된 증폭기에 다음이 표시되는지 확인하십시오:

트랙 / 컨베이어

관련 FUJI 참조를 확인하십시오:

FUJI NXT II

시각적으로 유사한 FS-V30 모델은 다른 출력 유형이나 장치 구성을 사용할 수 있으므로 이 단계는 중요합니다.

확인하십시오:

• 광섬유 설치
• 광학 정렬
• 감지 표면 청결도
• 케이블 굽힘
• 기계적 손상
• 장착 위치

듀얼 디지털 디스플레이는 사전 설정 값과 현재 감지 값을 동시에 표시하여 신호 마진을 더 쉽게 평가할 수 있습니다.

안정적인 스위칭을 위해서는 대상 있음과 대상 없음 값 사이에 명확한 차이가 바람직합니다.

FS-V33P는 PNP 오픈 컬렉터 출력을 사용합니다. 교체 전에 기계 입력 회로가 PNP 로직용으로 설계되었는지 확인하십시오.

FS-V30 시리즈는 12 ~ 24 VDC +/- 10%FS-V33CP는 M8 커넥터 구성을 사용하며 동일한 대체품으로 취급해서는 안 됩니다.

증폭기가 고장으로 확인되면 동일한 FS-V33P A10397 구성으로 교체하면 PNP/NPN 로직, 케이블 스타일, 메인 유닛 설계 또는 출력 수량과 관련된 호환성 문제를 피하는 데 도움이 됩니다.

이러한 전기 및 치수 사양은 KEYENCE에서 FS-V33P 및 FS-V30 제품군에 대해 나열한 것입니다.

선택 가능한 응답 범위는 증폭기가 응용 프로그램에 따라 빠른 감지와 감지 안정성의 균형을 맞출 수 있도록 합니다.

FS-V30 제품군은 몇 가지 밀접하게 관련된 모델을 포함하므로 외관만으로 선택하는 대신 전체 모델 번호를 항상 확인해야 합니다.

A10397 FS-V33P는 FUJI NXT II 장비의 트랙 증폭기로 일반적으로 판매됩니다.

설치된 광섬유 센서 및 기계 구성에 따라 다음과 같은 기능을 지원할 수 있습니다.

• PCB 존재 감지
• PCB 도착 확인
• PCB 출발 감지
• 컨베이어 전송 모니터링
• 정지 위치 감지
• 보드 입구 감지
• 보드 출구 감지
• 트랙 시퀀스 확인

정확한 감지 기능은 장착 위치와 광섬유 헤드 구성에 따라 달라집니다.

이 증폭기는 정확한 감지가 장비 섹션 간의 보드 전송을 조정하는 데 도움이 되는 전자 제조 환경에 적합합니다.

일반적인 사용자는 다음과 같습니다.

• EMS 공장
• PCB 조립 공장
• SMT 생산 부서
• FUJI 장비 유지보수 팀
• SMT 기계 서비스 회사
• 예비 부품 유통업체
• 자동화 유지보수 부서

FS-V33P는 호환되는 광섬유 센서 헤드와 함께 작동합니다.

증폭기는 640 nm의 파장을 가진 적색 LED 광원을 사용하고 연결된 광섬유를 통해 광 에너지를 보냅니다.2. 대상 감지PCB 또는 다른 대상이 감지 영역에 들어가면 수신되는 빛의 양이 변경됩니다.

반사광

차단된 빛

• 투과광
• 3. 신호 처리
• 증폭기는 광학적 변화를 디지털 감지 값으로 변환하고 사전 설정 임계값과 비교합니다.

감지 조건이 충족되면 증폭기는 PNP 출력을 전환합니다.

LIGHT-ON

DARK-ON

• 필요한 기계 로직에 따라
• 5. 기계 응답

FUJI 트랙 제어 회로는 출력을 수신하고 신호를 컨베이어 또는 보드 전송 시퀀스의 일부로 사용합니다.

단계

ON 지연

• 원샷
• ON 지연 + OFF 지연
• ON 지연 + 원샷
• 타이머 범위는 0.1 ms ~ 9,999 ms까지 조정 가능합니다.
• 이러한 설정을 통해 기술자는 짧은 감지 신호를 안정화하고 센서 동작을 기계 타이밍 요구 사항에 맞출 수 있습니다.

선택 방법올바른 증폭기 선택은 외관이 아닌 전체 식별을 기반으로 해야 합니다.FS-V33CP는 M8 커넥터 구성을 사용하며 동일한 대체품으로 취급해서는 안 됩니다.

확인하십시오:

이 참조는 SMT 예비 부품 목록에서 FUJI NXT II 트랙 증폭기 응용 프로그램과 관련이 있습니다.

FS-V33 = NPN

FUJI NXT II

마지막 문자가 중요합니다.

FS-V33 = NPN

트랙 / 컨베이어

FS-V33P는

메인 유닛

입니다.

4. 케이블 유형 확인FS-V33P는 케이블 구성을 사용합니다.FS-V33CP는 M8 커넥터 구성을 사용하며 동일한 대체품으로 취급해서는 안 됩니다.

5. 기계 구성 확인

정보

권장

A10397

Q2. FS-V33P는 PNP 모델입니까, NPN 모델입니까?

FS-V30 시리즈는 12 ~ 24 VDC +/- 10%에서 작동하므로 설치 전에 전원 공급 장치 확인이 중요합니다.

자동으로 대체할 수는 없습니다. FS-V33P는 메인 유닛이고 FS-V34P는 확장 유닛입니다. 전체 모델, 배선, 출력 구성 및 기계 요구 사항을 먼저 확인해야 합니다.

A10397, FS-V33P, FUJI 기계 모델, 필요한 수량 및 증폭기 라벨과 설치 위치의 명확한 사진을 제공해 주시면 사양 확인 및 견적 준비를 더 빠르게 할 수 있습니다.

를 찾고 계십니까?

부품 번호, 기계 모델, 필요한 수량 및 제품 사진을 보내주십시오. 사양 확인 및 SMT 유지보수 또는 교체 요구 사항에 대한 견적 준비를 도와드릴 수 있습니다.더 빠른 처리를 위해 다음을 포함하십시오:

A10397 + FS-V33P + FUJI NXT II + 수량가격, 가용성, 호환성 확인 및 배송 정보는 지금 바로 문의하십시오.
