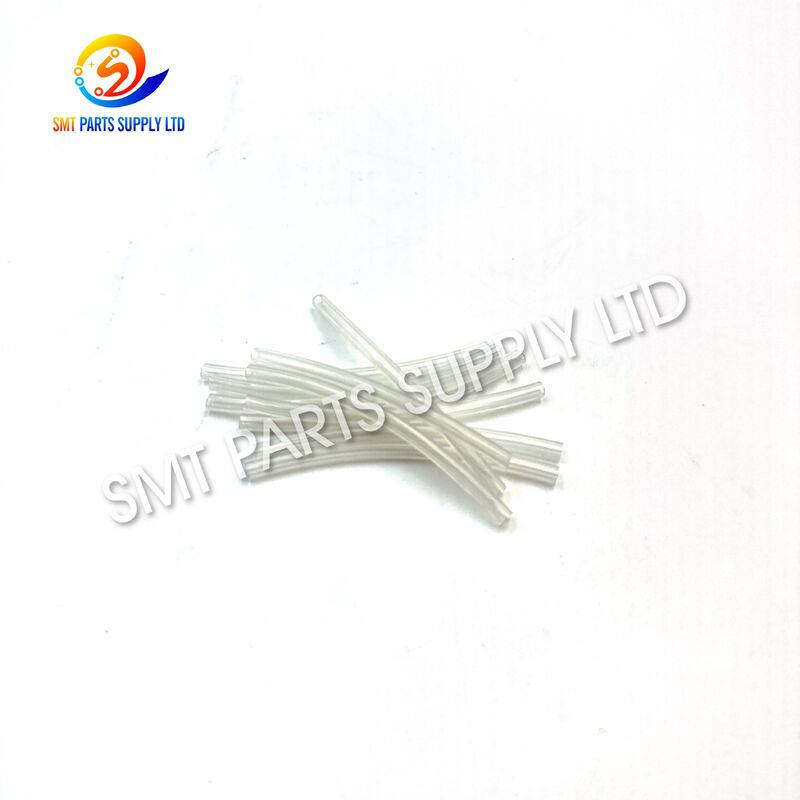

파나소닉 N610144919AB 64mm 헤드 진공 튜브 (CM402, CM602, NPM 12헤드용)

따라서 파나소닉 N610144919AB 64mm 헤드 진공 튜브는 호환되는 파나소닉 CM402, CM602 및 NPM 12헤드 SMT 실장 시스템에 사용되는 정밀 공압 교체 부품입니다. 실장 헤드 진공 회로 내부에 설치되어 관련 공압 부품과 노즐 측 픽업 시스템 간의 음압을 제어하는 경로를 제공합니다.

SMT 실장 중에는 안정적인 진공이 부품 픽업, 이송, 정렬 및 실장의 신뢰성을 위해 필수적입니다. 마모되거나, 갈라지거나, 경화되거나, 찌그러지거나, 누출되는 튜브는 유효 흡입력을 감소시키고 간헐적인 픽업 오류 또는 부품 낙하의 원인이 될 수 있습니다.

노후된 튜브를 올바른 N610144919AB 64mm 사양으로 교체하면 헤드 진공 회로의 상태를 복원하는 데 도움이 됩니다. 이 제품은 SMT 공장, EMS 제조업체, 장비 유지보수 부서, 실장 헤드 수리 센터 및 예비 부품 유통업체에 적합합니다.

기본 제품 정보

원인 – 헤드 진공 튜브 교체가 필요한 이유

12헤드 실장 장치는 연속적인 고속 픽업 및 실장 사이클을 수행합니다. 헤드 내부의 진공 튜브는 반복적인 움직임, 진동, 굽힘, 공압 압력 변화 및 장시간 작동에 노출됩니다.

시간이 지남에 따라 이러한 조건은 튜브 성능에 영향을 미칠 수 있습니다.

튜브가 진공 경로의 일부를 형성하므로 작은 누출이라도 흡입 효율을 감소시킬 수 있습니다.

이러한 이유로 12헤드 장치에서 불안정한 진공 동작이 발생할 때마다 N610144919AB를 점검해야 합니다.

점검이 필요한 일반적인 증상

기계에서 다음과 같은 증상이 나타날 때 유지보수 담당자는 진공 튜브 및 관련 부품을 점검해야 할 수 있습니다:

• 약한 부품 픽업
• 간헐적인 픽업 실패
• 헤드 이동 중 부품 낙하
• 낮거나 불안정한 진공
• 진공 관련 경보
• 튜브 표면의 균열
• 경화되거나 부서지기 쉬운 튜브
• 납작해진 튜브 부분
• 느슨한 연결
• 비정상적인 공압 반응

이러한 증상은 노즐, 노즐 홀더, 솔레노이드 밸브, 필터, 피팅, 센서 또는 진공 발생기를 포함한 다른 부품에 의해서도 발생할 수 있습니다.

따라서 교체 전에 전체 공압 회로를 점검해야 합니다.

해결책 – 마모된 N610144919AB 진공 튜브 교체

점검 결과 원래 튜브가 갈라지거나, 노후되거나, 누출되거나, 오염되거나, 막힌 것으로 확인되면 올바른 파나소닉 N610144919AB 64mm 헤드 진공 튜브로 교체하면 의도된 진공 경로를 복원하는 데 도움이 됩니다.

올바른 설치는 부품 취급 중 노즐 측 시스템으로의 일관된 음압 전송을 지원합니다.

유지보수 이점

사양

권장 주문 식별

정확한 구매를 위해 다음을 사용하십시오:

Panasonic + N610144919AB + 64mm + CM402/CM602/NPM + 12-Head

기계 및 헤드 구성은 다를 수 있습니다. 주문하기 전에 항상 원래 설치된 부품 번호를 확인하십시오.

적용

따라서 N610144919AB 64mm 헤드 진공 튜브는 주로 호환되는 파나소닉 SMT 기계의 실장 헤드 진공 시스템 서비스를 위해 사용됩니다.

일반적인 적용 분야는 다음과 같습니다:

• CM402 헤드 유지보수
• CM602 12헤드 수리
• NPM 실장 헤드 서비스
• 진공 라인 교체
• 예방적 헤드 유지보수
• 공압 문제 해결
• 실장 헤드 리퍼비싱
• SMT 예비 부품 재고

일반 제조 산업

이 교체 튜브는 다음에서 사용되는 기계를 지원할 수 있습니다:

• 가전제품
• 자동차 전자 제품
• 통신 장비
• 산업용 전자 제품
• 전원 공급 장치 제조
• LED 제품
• 컴퓨터 하드웨어
• 스마트 홈 장치
• 의료 전자 제품
• 일반 PCB 조립

최종 적용 분야는 다를 수 있지만, 튜브의 역할은 동일합니다: 실장 헤드 내에서 적절한 공압 경로를 유지하는 것입니다.

SMT 실장에서 진공 회로의 역할

진공 시스템은 이동 중에 노즐에 부품을 고정하는 데 필요한 흡입력을 생성하는 역할을 합니다.

일반적인 관련 부품은 다음과 같습니다:

따라서 N610144919AB는 이 진공 전송 경로의 일부로 사용됩니다.

자체적으로 진공을 생성하지는 않습니다. 대신 시스템에서 생성된 음압을 실장 헤드의 필요한 영역으로 전달하는 데 도움이 됩니다.

작동 방식

1. 픽업 위치 지정

기계는 선택된 노즐을 피더 또는 트레이에서 공급되는 부품 위로 이동시킵니다.

2. 진공 활성화

공압 시스템은 프로그래밍된 픽업 사이클에 따라 진공을 활성화합니다.

3. 음압 전송

진공은 공압 회로를 통해 이동합니다.

따라서 N610144919AB 64mm 진공 튜브는 이 경로의 일부를 형성합니다.

4. 부품 픽업

음압이 노즐 영역에 도달하여 노즐이 전자 부품을 잡을 수 있게 합니다.

5. 부품 이송

진공이 활성화된 상태로 헤드가 이동하여 부품을 유지합니다.

6. 실장

기계는 부품을 프로그래밍된 PCB 위치 위로 배치합니다.

7. 진공 해제

진공이 꺼지거나 해제되어 부품이 노즐에서 분리됩니다.

이 과정은 생산 중에 지속적으로 반복됩니다.

안정적인 튜브 상태는 이러한 반복적인 사이클 동안 공압 반응이 일관되게 유지되도록 하는 데 도움이 됩니다.

64mm 사양이 중요한 이유

진공 튜브는 시각적 유사성만으로 선택해서는 안 됩니다.

튜브 길이는 실장 헤드 내부의 배선에 영향을 미칩니다.

너무 짧은 튜브는 다음을 유발할 수 있습니다:

• 과도한 장력
• 불량한 피팅 결합
• 비정상적인 굽힘
• 조기 마모

너무 긴 튜브는 다음을 유발할 수 있습니다:

• 불필요한 루프
• 움직이는 부품과의 접촉
• 찌그러짐
• 설치 공간 제한

따라서 64mm 사양은 정확한 부품 번호와 함께 확인해야 합니다.

선택 방법

1. 부품 번호 확인

필요한 부품 번호:

N610144919AB

이것이 주요 식별 참조입니다.

2. 길이 확인

필요한 사양:

64mm

주문 전에 길이를 신중하게 확인해야 합니다.

3. 헤드 유형 확인

이 제품은 다음 제품과 관련이 있습니다:

12-헤드 적용

다른 헤드 구성은 다른 튜브를 사용할 수 있습니다.

4. 기계 모델 확인

일반적인 적용 분야는 다음과 같습니다:

CM402 / CM602 / NPM

구매 전에 설치된 기계 및 헤드 구성을 확인하십시오.

5. 원래 튜브 비교

확인:

• 부품 번호
• 튜브 길이
• 직경
• 연결 지점
• 튜브 배선
• 기계 모델
• 헤드 구성

원래 설치된 부품 사진은 확인에 도움이 될 수 있습니다.

권장 문의 정보

전체 정보를 제공하면 잘못된 부품 선택을 줄이는 데 도움이 됩니다.

유지보수 권장 사항

튜브 표면 확인

다음 사항을 점검하십시오:

• 균열
• 경화
• 표면 마모
• 납작해짐
• 비정상적인 굽힘

튜브 끝 확인

튜브 끝은 마모 또는 피팅과의 불량한 연결 여부를 점검해야 합니다.

날카로운 굽힘 방지

부적절한 배선은 내부 공기 흐름 경로를 제한할 수 있습니다.

공압 회로 청결 유지

진공 라인에 먼지, 오일 및 이물질이 들어가지 않도록 하십시오.

손상된 부품 즉시 교체

누출 또는 노후가 확인되면 일반적으로 임시 수리보다 교체가 선호됩니다.

문제 해결 참조

진공 관련 생산 문제는 항상 하나의 부품이 원인이라고 가정하기보다는 체계적으로 진단해야 합니다.

관련 파나소닉 진공 튜브와 비교

이 진공 튜브는 유사한 공압 기능을 수행하지만 다른 헤드 구성에 사용됩니다.

호환성이 명확하게 확인되지 않는 한 상호 교환 가능한 것으로 간주해서는 안 됩니다.

예비 부품 재고 계획

여러 대의 파나소닉 실장 기계를 운영하는 공장의 경우 일반적으로 사용되는 공압 부품 재고를 유지하면 유지보수 지연을 줄일 수 있습니다.

진공 튜브와 같은 작은 부품이라도 필요한 시기에 올바른 교체 부품을 사용할 수 없으면 생산 효율을 중단시키거나 감소시킬 수 있습니다.

출하 전 제품 검사

일반적인 검사 항목은 다음과 같습니다:

• 부품 번호 확인
• 64mm 길이 확인
• 튜브 표면 검사
• 연결 끝 검사
• 외관 확인
• 수량 확인
• 포장 검사

여러 종류의 파나소닉 헤드 부품을 함께 주문하는 경우 명확한 라벨링이 특히 유용합니다.

자주 묻는 질문

Q1: 파나소닉 N610144919AB는 무엇에 사용됩니까?

N610144919AB는 호환되는 파나소닉 CM402, CM602 및 NPM 12헤드 실장 애플리케이션에 사용되는 64mm 헤드 진공 튜브입니다. 실장 헤드 공압 시스템 내에서 음압을 전송합니다.

Q2: N610144919AB는 노즐입니까?

아니요. N610144919AB는 진공 튜브이며 실장 노즐이 아닙니다. 노즐 측 픽업 시스템에 진공을 공급하는 공압 회로의 일부를 형성합니다.

Q3: N610144919AB를 16헤드 장치에 사용할 수 있습니까?

상호 교환 가능하다고 가정해서는 안 됩니다. N610144919AB는 12헤드 애플리케이션용으로 식별됩니다, 반면 16헤드 구성은 N610161010AA와 같은 다른 진공 튜브 사양을 사용합니다.

Q4: 64mm 길이가 중요한 이유는 무엇입니까?

올바른 길이는 적절한 배선을 유지하고 실장 헤드 어셈블리 내부의 과도한 장력, 루핑, 굽힘 또는 간섭을 방지하는 데 도움이 됩니다.

Q5: 주문 전에 어떤 정보를 제공해야 합니까?

가능한 경우 N610144919AB 부품 번호, 64mm 사양, 기계 모델, 12헤드 구성, 필요한 수량 및 원래 부품 사진을 제공하십시오.

문의하기

CM402, CM602 또는 NPM 12헤드 유지보수를 위한 파나소닉 N610144919AB 64mm 헤드 진공 튜브가 필요하십니까?

제품 확인 및 견적을 위해 부품 번호, 기계 모델, 헤드 구성, 필요한 수량 및 참조 사진을 보내주십시오.

교체 요구 사항, 계획된 유지보수, 실장 헤드 수리, 기계 리퍼비싱 및 대량 SMT 예비 부품 구매를 지원합니다.

N610144919AB 및 관련 파나소닉 SMT 기계 부품의 현재 가격, 가용성, 리드 타임 및 견적에 대해 문의하십시오.
