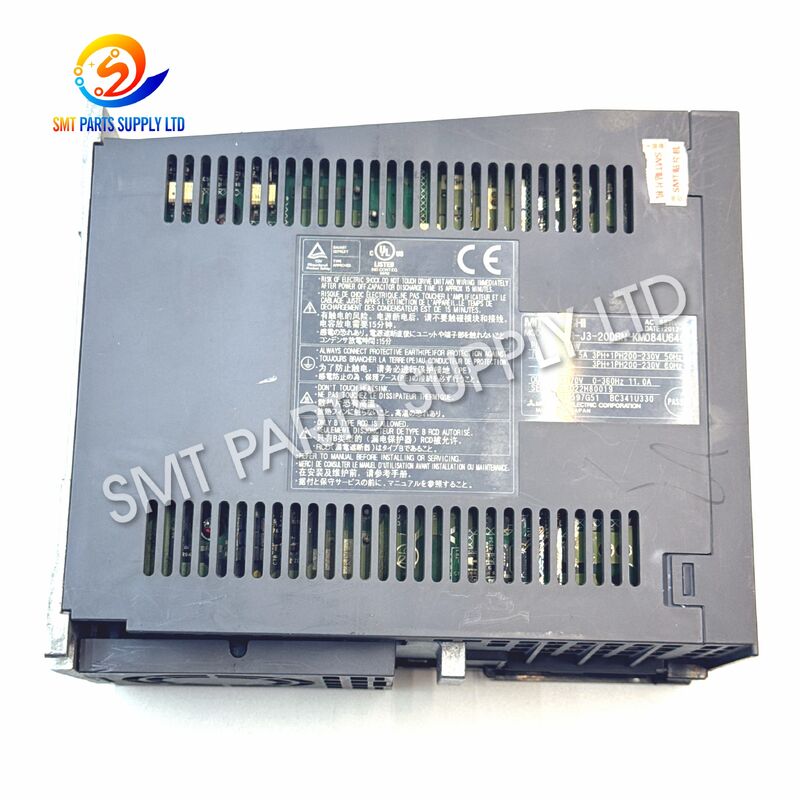

JUKI FX-3R Y 서보 증폭기 MR-J3-200BN-KM084U646 40104696

그만큼JUKI 40104696 MR-J3-200BN-KM084U646 Y 서보 증폭기JUKI FX-3R 및 FX-3RA SMT 배치 기계의 Y축 모션 시스템용으로 설계된 2kW 서보 드라이브입니다. 다음을 포함한 완전한 모델 식별KM084U646 접미사, 유사한 MR-J3 서보 증폭기는 서로 다른 기계별 구성이나 축 애플리케이션을 사용할 수 있으므로 교체품을 선택할 때 중요합니다. 산업 부품 참조에서는 40104696을 특히 FX-3R/FX-3RA Y축 2kW 증폭기로 식별합니다.

이 장치는 Mitsubishi Electric의 제품을 기반으로 합니다.MELSERVO-J3 MR-J3-200BN 플랫폼. 표준 MR-J3-200BN은 정격 2kW이며 SSCNET III 통신을 사용하고 200V 클래스에 속하며 고성능 서보 제어용으로 설계되었습니다.

JUKI FX 시리즈 기계를 유지 관리하는 SMT 공장의 경우 이 증폭기는 Y축 서보 알람, 모션 오류, 불안정한 위치 지정 또는 증폭기 관련 기계 가동 중지 시간 문제를 해결하는 데 중요한 예비 부품입니다.

원인

서보 증폭기는 SMT 생산 중에 지속적으로 작동하여 서보 모터 속도, 토크, 가속, 감속 및 위치 지정을 반복적으로 제어합니다. 전기적 및 환경적 조건과 결합된 긴 작동 시간은 결국 서보 시스템 문제로 이어질 수 있습니다.

검사 또는 교체가 필요할 수 있는 일반적인 원인은 다음과 같습니다.

• 전기 캐비닛 내부의 장기간 열 노출.
• 환기가 잘 안 되거나 냉각 공기 흐름이 차단됩니다.
• 입력 전압이 이상하거나 전원 상태가 불안정합니다.
• 내부 전자 부품 노화.
• 모터, 인코더 또는 통신 연결이 느슨합니다.
• 서보 모터 케이블이 손상되었습니다.
• Y축의 기계적 저항이 과도합니다.
• 모션 컨트롤러와 증폭기 간의 통신 문제.
• 접지가 잘못되었거나 전기적 잡음이 발생했습니다.
• 호환되지 않는 증폭기 버전을 사용한 이전 수리.

서보 알람이 자동으로 앰프 자체에 결함이 있음을 의미하지는 않습니다. 장치를 교체하기 전에 모터, 케이블, 컨트롤러, 통신 네트워크 및 기계 축도 검사해야 합니다.

해결책

문제 해결을 통해 증폭기 관련 오류가 확인되면 올바른 교체품이 원래 기계 구성과 최대한 일치해야 합니다.

이 애플리케이션의 경우 다음 ID를 확인하세요.

전체 부품 번호와 전체 증폭기 접미사를 사용하면 잘못된 X축 버전이나 시각적으로 유사한 다른 MR-J3 서보 드라이브를 주문할 위험을 줄이는 데 도움이 됩니다.

설치 전에 기술자는 Y축 모터, 모터 케이블, 피드백 연결, 통신 케이블, 접지, 전원 공급 장치 및 기계적 움직임도 검사해야 합니다. 교체용 앰프를 설치하기 전에 외부 문제를 해결하면 알람이 반복되는 것을 방지하는 데 도움이 될 수 있습니다.

명세서

제품 사양

표준 Mitsubishi MR-J3-200BN 플랫폼은 다음과 같이 지정됩니다.2kW SSCNET III 서보 앰프3상 AC 200~230V 주 회로 입력, 3상 AC 170V 서보 출력, 11A 정격 출력 전류 및 사인파 PWM/전류 제어 기능을 갖추고 있습니다. 이는 기본 모델 사양입니다. 특정 기계KM084U646 버전은 교체하기 전에 항상 원래 명판과 비교하여 확인해야 합니다..

베이스 MR-J3-200BN 기술자료

관련 서보 증폭기 비교

부품 참조 구별Y축 버전인 40104696 / KM084U646그리고X축 버전인 40104695 / KM084U645FX-3R/FX-3RA 장비용. 따라서 유사한 외관이나 동일한 정격 전력을 유일한 선택 기준으로 사용해서는 안 됩니다.

중요한:이러한 모델은 자동으로 상호 교환 가능한 것으로 취급되어서는 안 됩니다. 항상 기계 모델, 축, JUKI 부품 번호, 전체 서보 모델, 커넥터 구성 및 원래 증폭기 라벨을 확인하십시오.

애플리케이션

JUKI 40104696 서보 증폭기는 호환 가능한 JUKI SMT 배치 장비의 Y축 모션 제어 시스템에 주로 사용됩니다.

일반적인 응용 분야

정상적인 생산 중에 배치 기계는 고속 모션 및 위치 지정 사이클을 반복적으로 수행합니다. 서보 증폭기는 기계 제어 시스템의 명령에 따라 해당 서보 모터에 제어된 전력을 공급합니다.

따라서 자동차 전자 제품, 가전 제품, 산업용 제어 보드, 통신 장비, LED 제품, 전력 전자 장치 및 기타 PCB 어셈블리를 제조하는 공장에서 증폭기가 특히 중요합니다.

작동 방식

서보 증폭기는 기계 모션 컨트롤러와 서보 모터 사이에서 기능합니다.

먼저, 기계 컨트롤러는 배치 프로그램에 따라 필요한 Y축 이동을 계산합니다. 그런 다음 위치, 속도, 가속도 및 타이밍 명령이 서보 제어 네트워크를 통해 전송됩니다.

MR-J3-B 플랫폼은 다음을 지원합니다.SSCNET III 광통신는 미쓰비시가 고속 동기 서보 통신과 전기적 노이즈에 대한 내성을 향상시키기 위해 설계한 것입니다.

모션 명령을 받은 후 증폭기는 서보 모터에 전달되는 전기 출력을 제어합니다. 그런 다음 모터는 기계식 Y축 시스템을 구동합니다.

인코더 피드백을 통해 제어 시스템은 명령된 이동을 실제 모터 이동과 비교할 수 있습니다. 서보 시스템은 지속적으로 차이를 수정하여 부품 배치 중에 기계가 반복 가능한 위치 지정을 달성하도록 돕습니다.

일반적인 제어 순서는 다음과 같습니다.

모션 컨트롤러 → 서보 통신 → 서보 증폭기 → 서보 모터 → 기계적 Y축 → 인코더 피드백

증폭기가 명령을 올바르게 처리하지 못하거나 모터 전력을 조절할 수 없으면 기계가 서보 알람을 생성하거나 축을 활성화하지 못하거나 Y축 이동을 중지할 수 있습니다.

선택 방법

1. JUKI 부품 번호를 일치시키세요

이 제품의 선호 식별명은 다음과 같습니다:

40104696

겉모습만 보고 주문하지 마세요.

2. 전체 모델 확인

전체 표시를 확인합니다.

MR-J3-200BN-KM084U646

사용자 정의된 MR-J3 버전에는 다른 응용 프로그램이 있을 수 있으므로 접미사가 중요합니다.

3. 기계 확인

이 제품은 다음과 같이 식별됩니다.

JUKI FX-3R / FX-3RA.

4. 축 확인

이 버전은 다음에 사용됩니다.Y축.

그것과 혼동하지 마십시오40104695 MR-J3-200BN-KM084U645, 이는 X축 애플리케이션에 대해 식별됩니다.

5. 전력 등급 확인

필요한 용량은 다음과 같습니다.

2kW

표준 MR-J3-200BN 베이스 앰프도 Mitsubishi에서 2kW 모델로 지정되었습니다.

6. 원래 명판 비교

주문하기 전에 다음을 보여주는 기존 증폭기의 선명한 사진을 제공하십시오.

• 전체 모델 번호.
• JUKI 부품 번호.
• 기계 모델.
• 전력 등급.
• 커넥터 영역.
• 기존 라벨 정보.

7. 전체 서보 시스템 확인

기계에서 반복적으로 서보 알람이 발생하는 경우 증폭기를 교체하기 전에 모터, 케이블, 커넥터, 통신 시스템, 냉각 상태, 전원 공급 장치 및 기계 축을 검사하십시오.

FAQ

Q1: JUKI 40104696은 어떤 기계에 사용됩니까?

40104696 MR-J3-200BN-KM084U646은 JUKI FX-3R 및 FX-3RA SMT 배치 기계용 2kW Y축 서보 증폭기로 식별됩니다. 주문하기 전에 항상 원래 앰프 라벨을 확인하십시오.

Q2: MR-J3-200BN-KM084U646은 2kW 서보 앰프입니까?

예. 애플리케이션별 장치는 2kW로 나열되어 있으며, Mitsubishi는 공식적으로 표준 MR-J3-200BN 기본 플랫폼을 2kW, 200V급 SSCNET III 서보 증폭기로 지정합니다.

Q3: MR-J3-200BN이 MR-J3-200BN-KM084U646을 직접 대체할 수 있습니까?

기본 모델만 사용하여 호환성을 확인해서는 안 됩니다. 교체하기 전에 전체 KM084U646 접미사, JUKI 부품 번호 40104696, 기계 모델, Y축 애플리케이션, 커넥터 및 원래 명판을 모두 확인해야 합니다.

Q4: Y축 서보 드라이브 결함을 나타낼 수 있는 문제는 무엇입니까?

가능한 증상으로는 서보 알람, Y축 활성화 불가능, 비정상적인 움직임, 간헐적인 기계 정지, 위치 불안정, 통신 오류 또는 Y축 동작의 완전한 손실 등이 있습니다. 모터, 케이블, 전원 및 기계적 문제도 검사해야 합니다.

Q5: 견적을 위해서는 어떤 정보가 필요합니까?

제공해주세요40104696,MR-J3-200BN-KM084U646, 기계 모델, 필요한 수량, 선호하는 조건, 대상 국가 및 원래 앰프 명판의 선명한 사진. 이 정보는 견적 전에 정확한 부품을 확인하는 데 도움이 됩니다.
