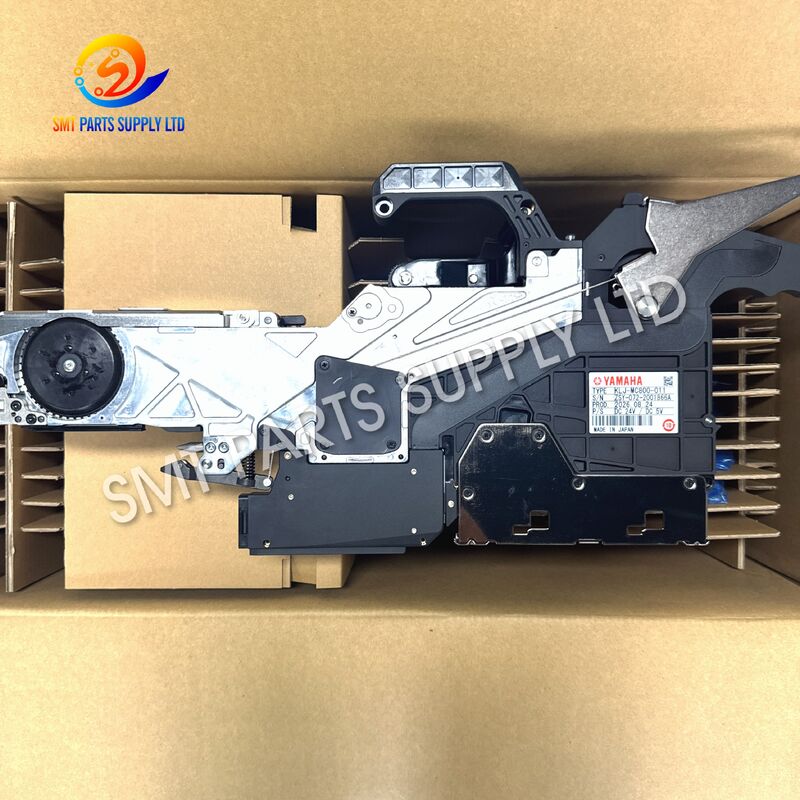

SMT 마운터용 YAMAHA KLJ-MC800-011 ZS72mm 전기 피더

SMT 마운터용 YAMAHA KLJ-MC800-011 ZS72mm 전기 피더

KLJ-MC800-011 ZS 72mm 전기 테이프 피더는 호환 가능한 SMT 픽 앤 플레이스 장비를 위한 부품 공급 장치입니다. 72mm 캐리어 테이프에 제공된 구성 요소를 처리하여 배치 헤드가 정의된 픽업 위치에서 구성 요소를 수집할 수 있도록 테이프를 전진시킵니다.

더 넓은 테이프에 포장된 부품으로 보드를 조립하는 생산 팀의 경우 올바른 피더 선택은 기계 준비의 필수 부분입니다. 테이프 폭, 포켓 형상, 공급 피치 및 기계 인터페이스가 함께 작동하여 일관된 구성 요소 프레젠테이션을 지원해야 합니다.

이 피더는 매칭 장치 교체, 추가 생산 설정 준비 또는 예정된 서비스를 위한 예비품 유지 관리를 위해 고려될 수 있습니다. 전체 부품 번호와 기존 기계 구성으로 선택을 시작해야 합니다. 피더는 유사해 보일 수 있지만 개정판, 인터페이스 또는 지원되는 테이프 사양의 차이가 적합성에 영향을 미칠 수 있습니다. 구매하기 전에 이러한 세부 사항을 확인하면 구매 및 엔지니어링 팀이 필요한 조립에 동의하고 불필요한 설치 지연을 방지하는 데 도움이 됩니다.

급지 중단이 항상 급지 장치 결함을 나타내는 것은 아닙니다. 캐리어 테이프 상태, 잘못된 설정 및 마모로 인해 비슷한 증상이 나타날 수 있습니다. 실제 원인을 식별하면 조정, 유지 관리 또는 교체가 적절한지 판단하는 데 도움이 됩니다.

교체 결정은 전체 공급 경로를 검사한 후에 이루어져야 합니다. 피더를 변경하는 것만으로는 부적합한 포장이나 잘못된 기기 설정으로 인해 발생한 오류가 해결되지 않을 수 있습니다.

ZS 72mm 피더가 필요한 애플리케이션의 경우 KLJ-MC800-011은 구매 및 교체 평가를 위한 특정 부품 번호 참조를 제공합니다. 해당 참조를 기존 장비와 일치시키면 피더 어셈블리를 소싱할 때 불확실성을 줄이는 데 도움이 됩니다.

실질적인 목표는 부품 포켓을 기계 픽업 위치로 전달하는 것을 제어하는 ​​것입니다. 이러한 결과를 얻으려면 올바른 설치, 테이프 로딩 및 구성이 필수적입니다.

생산에 들어가기 전에 대표적인 재료를 사용하여 통제된 공급 시험을 수행하십시오. 기계 작동 절차에 따라 포켓 위치, 커버 테이프 이동 및 픽업 성능을 확인합니다.

72mm 지정은 공칭 캐리어 테이프 폭을 나타냅니다. 최대 구성요소 본체 너비, 피더 본체 치수 또는 배치 기계 구성요소 용량을 설명하지 않습니다.

전기 정격, 치수, 무게 및 지원되는 피치 값은 정확한 장치에 적용되는 문서에서 가져와야 합니다.

이 피더는 적합한 72mm 캐리어 테이프에 포장된 구성품을 사용하는 생산 작업과 관련이 있습니다. 피더를 보드 프로그램에 할당하기 전에 부품 제조업체의 포장 사양을 확인해야 합니다.

이는 해당 산업의 모든 구성 요소에 이 피더가 필요하다는 것을 보장하는 것이 아니라 잠재적인 생산 시나리오입니다.

Yamaha는 YSM20이 ZS 시리즈 전기 피더를 지원하는 것으로 확인했습니다. KLJ-MC800-011의 정확한 적합성은 여전히 ​​기계 구성 및 해당 피더 문서를 확인해야 합니다. 야마하 자동차 주식회사

전기 테이프 공급 장치는 제어된 증분으로 캐리어 테이프를 전진시켜 부품 포켓이 픽업 위치에 도달하도록 합니다. 다음 순서는 일반적인 공급 과정을 설명합니다. 운영자는 특정 장비에 대한 지침을 따라야 합니다.

피더는 구성 요소를 공급합니다. 배치 기계는 PCB에 대한 픽업 및 배치를 제어합니다.

작업 전반에 걸쳐 올바른 포켓 정렬과 원활한 테이프 이동이 중요합니다. 과도한 릴 저항, 손상된 테이프 또는 잘못된 커버 테이프 라우팅은 공급 장치 메커니즘이 정상적으로 작동하더라도 공급을 방해할 수 있습니다.

전체 부품 번호 확인

KLJ-MC800-011을 식별 기준으로 사용하십시오. 접미사를 포함하여 기존 공급 장치의 전체 라벨을 비교하십시오. 유사한 번호 부여가 두 개정판이 상호 교환 가능하다는 증거로 취급되어서는 안 됩니다.

기계 구성 확인

설치된 피더 배열의 기계 모델과 세부 정보를 제공하십시오. 가능한 경우 해당 부품 목록 참조 또는 피더 연결 영역 사진을 포함합니다.

구성요소 포장 검토

72mm 캐리어 테이프 너비, 포켓 피치, 포켓 깊이 및 구성 요소 치수를 확인합니다. 테이프 폭만으로는 전체 공급 및 픽업 프로세스가 작동하는지 여부를 설정하는 데 충분하지 않습니다.

구매 범위 정의

수량, 필요한 조건, 예상 액세서리를 명시합니다. 견적서에 전체 피더 어셈블리가 포함되는지 확인하고 함께 제공되어야 하는 항목이 있는지 확인하세요.

검사 증거에 동의

교체 장치의 경우 명확한 식별 사진과 관련 상태 정보를 요청하십시오. 기능 테스트가 포함된 경우 테스트 범위와 대표적인 테이프 사용 여부에 동의합니다.

계획 설치 확인

기계 인식, 테이프 로딩, 피치 구성 및 시험 픽업을 위한 시간을 허용하십시오. 일치하는 부품 번호는 식별을 지원하지만 일반적인 시운전 점검을 제거하지는 않습니다.

테이프 경로와 픽업 영역에 느슨한 포장 조각이 없도록 유지하십시오. 장비 유지 관리 지침에 따라 접근 가능한 테이프 가이드와 커버 테이프 라우팅 지점에 오염이나 손상이 있는지 검사하십시오.

지정된 지지 지점을 사용하여 피더를 다루고 보관 또는 운송 중에 노출된 연결을 보호하십시오. 제한된 메커니즘을 통해 테이프를 강제로 밀어넣지 마십시오.

공급 문제를 조사할 때 기계 알람, 테이프 사양 및 작동 상태를 기록하십시오. 이 정보를 사용하면 피더 결함과 재료 또는 설정 문제를 더 쉽게 구분할 수 있습니다.

Q1: KLJ-MC800-011의 주요 기능은 무엇입니까?

적합한 72mm 캐리어 테이프에 포장된 구성 요소를 호환 가능한 SMT 기계의 픽업 위치로 이동시킵니다. 그런 다음 배치 헤드는 PCB에 배치할 각 구성 요소를 선택합니다.

Q2: 72mm는 피더가 72mm 폭의 부품을 처리할 수 있다는 것을 의미합니까?

아니요. 캐리어 테이프 너비를 나타냅니다. 특정 구성요소를 처리할 수 있는지 확인하기 전에 구성요소 치수, 포켓 형상, 노즐 선택 및 기계 취급 한계를 별도로 확인해야 합니다.

Q3: 이 피더가 다른 모든 72mm 피더를 대체할 수 있습니까?

아니요. 테이프 너비에 따라 호환성이 확립되지는 않습니다. 기존 설치에 대한 교체품을 선택하기 전에 피더 시리즈, 전체 부품 번호, 개정판, 기계 인터페이스 및 기계 요구 사항을 비교하십시오.

Q4: 제작 전에 설정이 필요합니까?

설치에는 기계와 공급 장치에 대해 지정된 점검이 포함되어야 합니다. 여기에는 피더 인식, 테이프 로딩, 피치 설정, 픽업 위치 및 의도한 생산 재료를 사용한 제어된 시험이 포함될 수 있습니다.

Q5: 문의 시 어떤 정보를 첨부해야 합니까?

전체 부품 번호, 기계 모델, 필요한 수량, 선호하는 조건 및 기존 장치의 사진을 보내십시오. 새로운 부품 공급 애플리케이션에 대한 도움을 요청할 때 캐리어 테이프 사양을 포함시키십시오.

KLJ-MC800-011 견적 요청

기존 설정이나 향후 생산 작업을 위해 ZS 72mm 전기 공급 장치가 필요합니까? 견적 및 호환성 검토를 위한 요구사항을 보내주세요.

요청한 조립품을 확인하는 데 도움이 되도록 현재 피더 라벨의 선명한 사진을 포함하세요. 필요한 수량에 대한 가격, 가용성, 검사 세부 정보 및 배송 옵션을 요청하세요.
