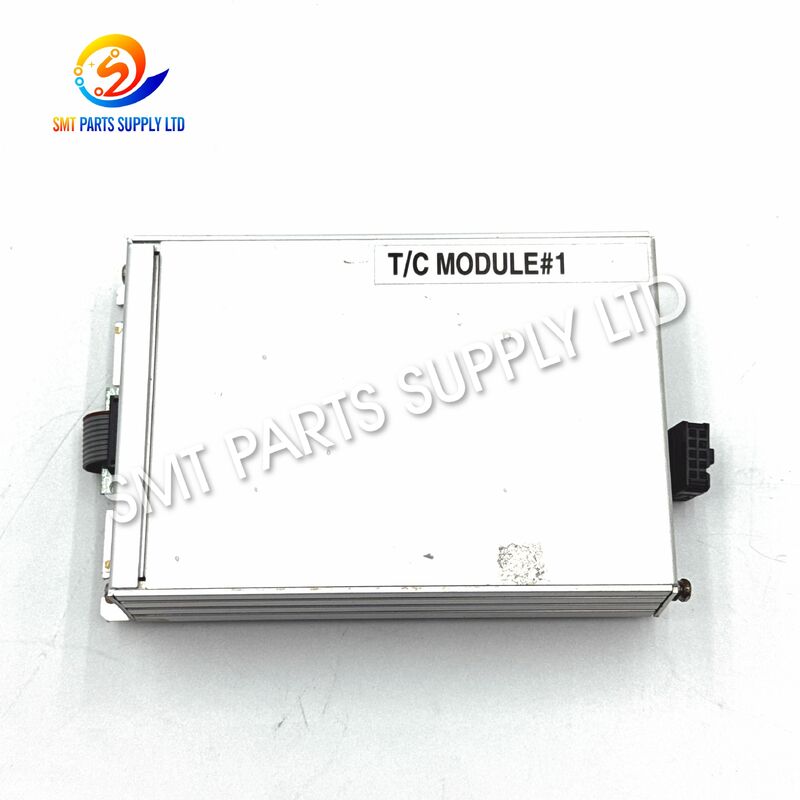

HELLER K1404262 TC 온도 제어 모듈 (리플로우 오븐용)

이 HELLER K1404262 TC 온도 제어 모듈은 호환되는 SMT 리플로우 오븐 온도 제어 시스템에 사용되는 전자 제어 부품입니다. 오븐의 열전대 기반 감지 시스템에서 오는 피드백을 처리하여 정확한 온도 모니터링과 안정적인 열 조절을 지원하는 것이 주요 역할입니다.

SMT 리플로우 솔더링 중에는 각 가열 구역이 프로그래밍된 온도 프로파일 내에서 작동해야 합니다. 정확한 열 제어는 예열, 담금, 리플로우, 최고 온도 및 냉각 성능에 직접적인 영향을 미칩니다. 온도 제어 시스템이 불안정하면 오븐에서 비정상적인 구역 판독값, 온도 편차, 반복적인 경보 또는 일관성 없는 솔더링 결과가 나타날 수 있습니다.

K1404262는 주로 유지보수, 수리 또는 교체용 예비 부품으로 사용되며, 설치된 오븐이 동일한 모듈 식별 및 제어 구성을 사용하는 경우에 해당합니다. 주문 전에 구매자는 기존 부품 번호, PCB 개정판, 커넥터 및 기계 정보를 비교하여 올바른 일치를 확인해야 합니다.

주요 제품 정보

원인

리플로우 오븐 온도 제어 문제가 발생하는 이유

리플로우 오븐은 높은 온도에서 지속적으로 작동하므로 온도 제어 시스템은 기계 신뢰성의 중요한 부분입니다. 장기간 작동 후 전기 부품, 열전대, 배선, 커넥터, 히터 및 제어 모듈에 점진적으로 결함이 발생할 수 있습니다.

온도 제어 이상은 제어 모듈 자체뿐만 아니라 여러 원인으로 인해 발생할 수 있습니다.

기술자는 K1404262 교체가 필요한지 결정하기 전에 전체 온도 제어 루프를 점검해야 합니다.

일반적인 증상

다음과 같은 조건이 나타날 때 온도 제어 시스템을 점검해야 합니다:

• 가열 구역 온도가 비정상적으로 변동합니다.
• 실제 온도가 설정값을 따르지 않습니다.
• 하나의 가열 구역이 필요한 온도에 도달하지 못합니다.
• 온도 판독값이 사라지거나 간헐적으로 나타납니다.
• 온도 경보가 반복적으로 발생합니다.
• 생산 실행 간에 열 프로파일이 일관되지 않습니다.
• 오븐이 안정화되는 데 과도한 시간이 걸립니다.
• 하나의 온도 채널에서 비정상적인 값을 보고합니다.
• 오븐 온도 불안정과 함께 생산 품질이 변경됩니다.
• 문제 해결 결과, 온도 제어 모듈에 결함이 있는 것으로 나타납니다.

이러한 증상은 다른 부품으로 인해 발생할 수 있으므로 체계적인 진단이 권장됩니다.

해결책

권장 문제 해결 절차

리플로우 오븐에서 온도 제어 문제가 발생하면 기술자는 구조화된 점검 절차를 따를 수 있습니다.

1. 기계 경보 확인

기계 경보 메시지를 검토하고 어떤 구역 또는 온도 채널이 영향을 받는지 확인합니다.

2. 설정값과 실제 온도 비교

실제 구역 온도가 프로그래밍된 값을 따르는지 관찰합니다. 크거나 지속적인 편차는 제어 루프 내의 문제를 나타낼 수 있습니다.

3. 열전대 점검

관련 열전대의 전선 끊김, 연결 불량, 단자 느슨함, 오염 또는 물리적 손상을 확인합니다.

4. 배선 및 커넥터 점검

느슨한 커넥터 또는 손상된 신호 케이블은 모듈 고장으로 오인될 수 있는 간헐적인 온도 판독값을 유발할 수 있습니다.

5. 가열 회로 점검

히터, 스위칭 장치, 전력 부품 및 관련 전기 회로가 올바르게 작동하는지 확인합니다.

6. K1404262 모듈 점검

모듈에 다음과 같은 육안 손상이 있는지 확인합니다:

• 탄 자국.
• 손상된 커넥터.
• 부식.
• 단자 느슨함.
• 부품 균열.
• 과열 흔적.
• 오염.

7. 필요 시 교체

기존 K1404262에 결함이 확인되면 일치하는 장치로 교체하고 생산에 복귀하기 전에 작동 온도 테스트를 수행합니다.

사양

교체 버전 비교

다른 리플로우 오븐 세대는 다른 온도 제어 하드웨어를 사용할 수 있습니다. 유사한 외관이 항상 직접적인 상호 교환 가능성을 의미하는 것은 아닙니다.

중요 선택 참고 사항

제어 모듈을 교체하기 전에 다음을 비교하십시오:

• 부품 번호.
• PCB 개정판.
• 커넥터 수.
• 커넥터 위치.
• 전기 인터페이스.
• 통신 인터페이스.
• 오븐 모델.
• 기존 보드 사진.

외관만으로 주문하는 것은 권장되지 않습니다.

적용

K1404262 온도 제어 모듈은 전자 제품 제조에 사용되는 호환 SMT 리플로우 오븐과 관련된 유지보수 응용 분야에 적합합니다.

일반적인 응용 분야는 다음과 같습니다:

이 모듈은 지속적인 SMT 생산 라인을 운영하는 공장에서 중요한 예비 부품으로 보관할 수도 있습니다.

작동 방식

온도 제어 프로세스는 폐쇄 루프 시스템으로 작동합니다.

1단계: 온도 감지

리플로우 오븐에 설치된 열전대가 관련 가열 구역의 온도를 감지합니다.

2단계: 신호 전송

열전대는 온도 관련 전기 신호를 생성하며, 이 신호는 오븐 제어 시스템으로 전송됩니다.

3단계: 신호 처리

온도 제어 시스템은 피드백 신호를 처리하고 구역의 실제 온도를 결정합니다.

4단계: 설정값 비교

실제 온도는 프로그래밍된 목표 온도와 비교됩니다.

5단계: 가열 조정

제어 시스템은 온도 차이에 따라 관련 가열 출력을 조정합니다.

6단계: 지속적인 조절

이 프로세스는 생산 중 안정적인 열 조건을 유지하기 위해 지속적으로 반복됩니다.

제대로 작동하는 제어 시스템은 여러 PCB 생산 주기 동안 반복 가능한 열 성능을 제공하는 데 도움이 됩니다.

선택 방법

리플로우 오븐 제어 시스템은 생산 연도, 장비 버전 및 전기 구성에 따라 다를 수 있으므로 올바른 모듈 선택이 중요합니다.

1. K1404262 확인

설치된 모듈에 K1404262 식별이 명확하게 표시되어 있는지 확인합니다.

2. PCB 개정판 확인

보드에 추가 개정판 정보가 인쇄되어 있으면 견적 요청 시 제공하십시오.

3. 커넥터 레이아웃 비교

커넥터 수, 유형 및 위치를 확인합니다. 유사한 PCB라도 전기 구성이 다를 수 있습니다.

4. 오븐 모델 제공

리플로우 오븐 모델은 호환성 확인을 위한 추가 정보를 제공할 수 있습니다.

5. 명확한 사진 제공

더 정확한 확인을 위해 다음의 명확한 사진을 제공하십시오:

• 전체 모듈.
• 제품 라벨.
• 전면.
• 후면.
• 커넥터 영역.

권장 주문 정보

전체 정보를 제공하면 잘못된 모듈 주문 위험을 줄이는 데 도움이 됩니다.

유지보수 권장 사항

온도 제어 시스템의 신뢰성을 향상시키려면 다음을 수행하십시오:

• 전기 캐비닛을 깨끗하게 유지하십시오.
• 적절한 캐비닛 환기를 유지하십시오.
• 전기 커넥터를 정기적으로 점검하십시오.
• 열전대 케이블의 손상을 확인하십시오.
• 반복적인 온도 경보를 신속하게 조사하십시오.
• 전원이 연결된 상태에서 전자 모듈을 설치하지 마십시오.
• 적절한 정전기 방전 보호 장치를 사용하십시오.
• 모듈 교체 및 수리 이력을 기록하십시오.
• 중요한 예비 모듈을 중요 장비에 보관하십시오.

예방적 유지보수는 예상치 못한 생산 중단을 줄이고 일관된 열 성능을 유지하는 데 도움이 됩니다.

자주 묻는 질문

Q1: K1404262 TC 온도 제어 모듈은 무엇을 합니까?

K1404262는 호환되는 리플로우 오븐 온도 제어 시스템에 사용됩니다. 열전대 피드백 처리를 지원하고 PCB 리플로우 솔더링 중 안정적인 가열 구역 온도를 유지하는 데 도움이 됩니다.

Q2: K1404262는 모든 HELLER 리플로우 오븐에 사용할 수 있습니까?

반드시 그런 것은 아닙니다. 다른 오븐 세대 및 구성은 다른 온도 제어 모듈을 사용할 수 있습니다. 주문 전에 항상 기존 부품 번호, PCB 개정판, 커넥터 배열 및 장비 정보를 확인하십시오.

Q3: 하나의 가열 구역이 작동하지 않으면 K1404262를 교체해야 합니까?

즉시 교체하지 마십시오. 가열되지 않는 상태는 열전대, 히터, 릴레이, 배선, 전력 회로, 커넥터 또는 기타 제어 부품으로 인해 발생할 수도 있습니다. 먼저 적절한 문제 해결을 완료해야 합니다.

Q4: 호환성 확인에 어떤 정보가 필요합니까?

K1404262 부품 번호, 기존 모듈의 명확한 사진, 오븐 모델, 가능한 경우 PCB 개정판, 커넥터 정보 및 필요한 수량을 제공해 주십시오.

Q5: 전문 설치가 권장됩니까?

예. 이 모듈은 오븐의 온도 제어 시스템의 일부입니다. 설치 및 문제 해결은 산업용 리플로우 오븐의 전기 및 열 제어 시스템에 익숙한 숙련된 인력이 수행해야 합니다.

문의하기

리플로우 오븐 유지보수, 교체 또는 예비 부품 재고를 위한 HELLER K1404262 TC 온도 제어 모듈이 필요하십니까?

더 빠른 견적을 위해 다음 정보를 보내주십시오:

• 부품 번호: K1404262.
• 기존 모듈 사진.
• 리플로우 오븐 모델.
• 가능한 경우 PCB 개정판.
• 필요 수량.
• 결함 설명 (기술적 확인이 필요한 경우).

저희는 부품 식별, 호환성 확인, 가용성, 리드 타임 및 견적을 도와드릴 수 있습니다.

가격 및 제품 확인을 위해 오늘 문의하십시오.
