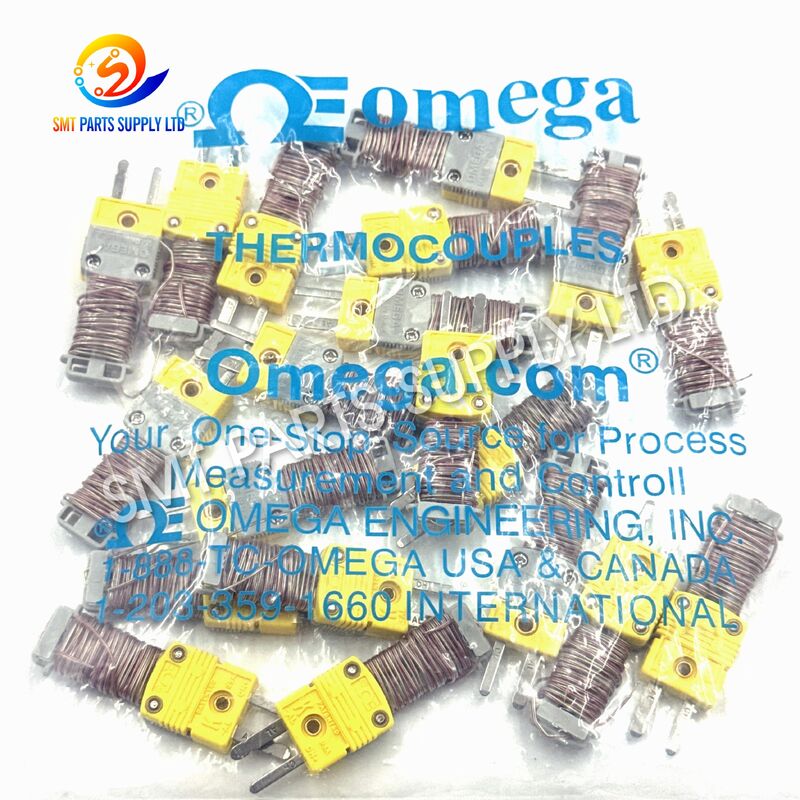

OMEGA TEC-REC-GEC 소형 남성 커넥터와 스프링 코일링이 가능한 커넥터 케이블

그만큼OMEGA TEC-REC-GEC K형 접이식 열전대 연장 케이블호환 가능한 K형 열전대와 온도 측정 기기 간의 연결 거리를 확장하도록 설계되었습니다. 스프링 코일 구조는 사용 후 컴팩트한 형태로 돌아가면서 확장 시 추가 작업 범위를 제공하여 생산 장비, 실험실 벤치, 열 프로파일링 스테이션 및 유지 관리 영역 주변의 케이블 혼잡을 줄이는 데 도움이 됩니다.

양쪽 끝에 소형 수형 열전대 커넥터가 장착된 이 케이블은 반복적인 와이어 종단 없이 호환 가능한 소형 암형 소켓에 대한 빠른 연결을 지원합니다. 열 프로파일러, 휴대용 온도계, 온도 데이터 로거, 테스트 장비, 제어 패널 및 산업용 모니터링 장비에 적합합니다.

K형 모델은 일반적으로 짧은 길이와 긴 길이 구성으로 제공되므로 사용자는 필요한 작동 거리에 따라 적합한 케이블을 선택할 수 있습니다. 케이블은 신호 연장용으로 제작되었으며 호환 가능한 K형 감지 프로브 또는 열전대 어셈블리와 함께 사용해야 합니다.

제품 포지셔닝

본 제품은 독립형 온도 센서가 아닙니다. 이는 K형 센서 연결에서 호환되는 측정 기기로 열전 신호를 전송하는 데 사용되는 열전대 확장 액세서리입니다.

원인

열전대 리드 길이가 부족함

많은 생산 및 실험실 응용 분야에서 원래 열전대 리드는 측정 장비에 도달할 만큼 길지 않습니다. 센서는 기계, 테스트 설비, 환경 챔버, 리플로우 오븐 접근 영역, 가열 플랫폼 또는 프로세스 모니터링 스테이션 내부에 설치할 수 있습니다.

장비를 프로세스에 너무 가까이 배치하면 작동상의 불편이 발생하거나 장비가 불필요한 열, 진동, 오염 또는 기계적 위험에 노출될 수 있습니다.

무질서한 직선 케이블

긴 직선 케이블은 워크스테이션과 제조 장비 주변을 불필요하게 어수선하게 만들 수 있습니다. 느슨한 케이블은 엉키거나, 장비 아래에 걸리거나, 작업자에 의해 손상되거나, 테스트 중에 실수로 당겨질 수 있습니다.

접이식 케이블은 필요한 케이블 길이만 연장되므로 보다 깔끔한 작업 공간을 유지하는 데 도움이 됩니다.

잘못된 연장 와이어 선택

열전대 회로에는 호환 가능한 도체 재료가 필요합니다. 일반 구리선이나 다른 열전대 유형용 연장 케이블을 사용하면 전기 접합이 추가되어 측정 정확도에 영향을 줄 수 있습니다.

K형 열전대 시스템은 호환되는 K형 프로브, K형 연장 케이블, K형 커넥터 및 K형 기기 입력을 사용해야 합니다.

빈번한 재배선

노출된 열전대 와이어를 반복적으로 연결하는 데는 시간이 걸리고 단자가 느슨해지거나 극성이 바뀌거나 도체가 손상되거나 설치가 일관되지 않을 수 있습니다.

소형 플러그 커넥터는 일상적인 온도 측정 및 유지 관리 작업을 위한 더 빠르고 편리한 연결 방법을 제공합니다.

커넥터 호환성 문제

열전대 커넥터는 다양한 크기, 성별, 교정 유형으로 제공됩니다. 커넥터가 유사해 보이지만 여전히 설치된 소켓과 호환되지 않을 수 있습니다.

주문하기 전에 사용자는 다음을 확인해야 합니다.

• 열전대 교정 유형.
• 커넥터 본체 크기.
• 커넥터 성별.
• 양극과 음극.
• 필요한 케이블 길이.
• 장비 입력 구성.
• 케이블 주변의 작동 온도.

일반적인 문제 및 결과

해결책

OMEGA TEC-REC-GEC 접이식 열전대 케이블은 유연한 K형 신호 확장과 개선된 케이블 구성이 필요한 응용 분야에 실용적인 솔루션을 제공합니다.

스프링 코일 구조는 작업 거리에 따라 확장될 수 있으며 장비가 측정 지점에 더 가까이 이동하면 수축될 수 있습니다. 이를 통해 테이블, 바닥 또는 생산 장비에서 불필요한 케이블 길이를 줄일 수 있습니다.

양쪽 끝의 소형 수 커넥터를 사용하면 연결된 장치에 호환 가능한 소형 암형 K형 소켓이 있는 경우 직접 플러그인 설치가 가능합니다. 이 설계는 느슨한 열전대 와이어의 반복적인 종단을 제거하고 장비 설정을 단순화합니다.

주요 솔루션 장점

개폐식 열전대 케이블을 선택하는 이유

접이식 케이블은 측정 장비를 자주 이동하는 용도에 특히 유용합니다. 이 제품은 더 긴 연장 케이블의 도달 범위와 컴팩트한 케이블 어셈블리의 보관 편의성을 결합합니다.

고정 직선 케이블과 비교하여 코일형 디자인은 다음과 같은 이점을 제공합니다.

• 워크스테이션 주변의 느슨한 케이블을 줄입니다.
• 보관 편의성을 향상시킵니다.
• 수동 케이블 묶음을 최소화합니다.
• 다양한 위치에서 임시 테스트를 지원합니다.
• 근처 장비와의 우발적인 접촉을 줄이십시오.
• 온도 측정 스테이션을 체계적으로 유지하세요.
• 기계 유지보수 중 취급을 개선합니다.
• 테스트 장소 간 운송을 단순화합니다.

명세서

중요한 온도 공지

개폐식 케이블 절연체의 정격은 약 섭씨 105도이므로 이 온도를 초과하는 외부 영역에 유지되어야 합니다. 가열된 공정 영역 내부에는 적합한 고온 열전대 프로브 또는 리드를 사용하십시오.

모델 비교

선택 비교

열전대 유형 비교

열전대 연장 케이블 유형은 센서 및 기기 교정과 일치해야 합니다. 물리적 커넥터 호환성만으로는 올바른 측정 성능이 보장되지 않습니다.

주요 제품 특징

개폐식 스프링 코일 디자인

유연한 코일 구조는 추가 작업 거리가 필요한 경우에만 확장됩니다. 사용 후에는 케이블이 원래의 컴팩트한 형태로 돌아가므로 케이블 관리 및 보관이 향상됩니다.

K형 열전대 호환성

이 케이블은 K형 열전대 측정 회로에 사용하도록 설계되었습니다. 케이블 교정을 센서 및 장비와 일치시키면 안정적인 신호 전송을 유지하는 데 도움이 됩니다.

소형 수형 커넥터

양쪽 끝에는 소형 수형 열전대 커넥터가 장착되어 있습니다. 이 구성은 기기, 어댑터, 패널 또는 기타 확장 어셈블리에 설치된 호환 가능한 소형 암 소켓에 적합합니다.

두 가지 길이 옵션

더 짧은 모델은 데스크탑 장비, 소형 기계 및 실험실 테스트에 적합합니다. 더 긴 모델은 생산 라인, 대형 기계, 원격 데이터 로거 및 유지 관리 애플리케이션에 대한 추가 도달 범위를 제공합니다.

유연한 장비 배치

케이블을 사용하면 온도 측정기와 열 프로파일링 장비를 측정 지점에서 멀리 배치할 수 있으므로 접근성이 향상되고 민감한 장비를 열이나 기계적 간섭으로부터 보호할 수 있습니다.

재사용 가능한 연결 액세서리

플러그인 설계는 빈번한 도체 종단 없이 반복적인 설치 및 제거를 지원합니다. 이는 유지 관리 팀, 프로세스 엔지니어, 실험실 기술자 및 품질 관리 담당자에게 유용합니다.

애플리케이션

리플로우 오븐 열 프로파일링

프로파일러, 연결 패널 또는 어댑터에 K형 소형 암 열전대 소켓이 있는 경우 호환되는 열 프로파일링 시스템에서 케이블을 사용할 수 있습니다.

다음 사항에 도움이 될 수 있습니다.

• 리플로우 프로세스 검증.
• 온도 곡선 평가.
• 오븐존 비교.
• 프로세스 설정 검사.
• 프로파일 반복성 테스트.
• 생산 전환 검증.
• 예방적 유지보수.
• 열 문제 해결.

접이식 케이블은 지정된 온도 등급을 초과하는 외부 영역에 있어야 합니다. 가열된 챔버 내부에는 적합한 고온 열전대 프로브 또는 리드를 사용해야 합니다.

SMT 전자제품 제조

인쇄회로기판 조립 중에는 온도 조절이 필수적입니다. 케이블은 다음과 같은 경우 임시 또는 제거 가능한 온도 측정을 지원할 수 있습니다.

• 리플로우 솔더링 공정 설정.
• PCB 가열 평가.
• 부품 온도 테스트.
• 설비 온도 확인.
• 예열 과정을 점검합니다.
• 기계 유지 관리.
• 생산 라인 검증.
• 엔지니어링 샘플 검사.

실험실 온도 테스트

컴팩트한 코일형 디자인은 하나의 장비가 여러 테스트 위치에서 사용되는 실험실에 적합합니다. 작업자는 측정 중에 케이블을 연장하고 테스트 후에 케이블을 수축시킬 수 있습니다.

일반적인 실험실 용도는 다음과 같습니다.

• 온도계 연결.
• 데이터 로거 테스트.
• 센서 비교.
• 교정 지원.
• 환경 테스트.
• 가열판 측정.
• 제품 개발 테스트.
• 연구 장비 모니터링.

산업 설비 유지 관리

유지보수 기술자는 케이블을 사용하여 휴대용 측정기를 열전대 패널이나 기계에 설치된 센서 연결 지점에 연결할 수 있습니다.

적합한 장비에는 다음이 포함될 수 있습니다.

• 산업용 오븐.
• 건조 장비.
• 포장 기계.
• 난방 시스템.
• 온도 챔버.
• 생산 설비.
• 공정 제어 장비.
• 테스트 기계.

품질 관리 및 검사

이 케이블은 입고 검사, 프로세스 검증, 초도품 테스트, 장비 수리 및 품질 감사 중 임시 온도 확인에 유용합니다.

적용표

작동 방식

열전대는 측정 접점이 온도 차이에 노출될 때 작은 전압을 생성합니다. 측정 장비는 선택한 열전대 교정에 따라 이 전압을 온도 값으로 변환합니다.

접이식 연장 케이블은 온도 신호를 생성하지 않습니다. 대신 K형 센서 회로와 측정 장비 사이에 신호를 전달합니다.

운영 프로세스

1. K형 열전대 프로브는 측정 지점의 온도를 감지합니다.
2. 열전대는 온도 차이에 따라 작은 전압을 생성합니다.
3. 연장 케이블은 열전대 신호를 연결된 장비로 전달합니다.
4. 소형 커넥터는 분리 가능한 전기 연결을 제공합니다.
5. 온도 측정기 또는 프로파일러는 유형 K 신호를 처리합니다.
6. 측정된 값이 표시, 기록 또는 분석됩니다.
7. 테스트 후 케이블은 컴팩트한 코일 형태로 수축됩니다.

신호 흐름표

올바른 극성의 중요성

열전대 커넥터에는 양극 단자와 음극 단자가 있습니다. 극성이 반대이면 실제 온도가 올라갈 때 표시되는 온도가 낮아질 수 있습니다.

작동 전:

• 양극 단자를 식별하십시오.
• 음극 단자를 식별하십시오.
• 커넥터를 올바르게 정렬하십시오.
• 무리한 힘을 가하지 말고 커넥터를 삽입하십시오.
• 기기 응답을 확인하세요.
• 필요한 경우 알려진 참조를 사용하여 판독값을 확인하십시오.

열전대 유형 일치의 중요성

다음 구성 요소는 모두 호환되어야 합니다.

혼합 열전대 유형을 사용하면 추가 접합 및 측정 오류가 발생할 수 있습니다.

선택 방법

1단계: 열전대 유형 확인

센서와 측정 장비가 K형 열전대용으로 설계된 경우에만 이 케이블을 선택하십시오.

커넥터 색상이나 외관만 보고 제품을 선택하지 마세요. 기존 케이블, 커넥터, 프로브 또는 장비 라벨에 인쇄된 정확한 교정을 확인하십시오.

2단계: 커넥터 크기 확인

이 제품은 소형 열전대 커넥터를 사용합니다. 소형 및 표준 크기 커넥터는 직접 상호 교환할 수 없습니다.

확인하다:

• 커넥터 본체 치수.
• 핀 치수.
• 소켓 치수.
• 커넥터 유형 표시.
• 장비 입력 사양.
• 기존 케이블 커넥터 크기.

3단계: 커넥터 성별 확인

설명된 구성에는 양쪽 끝에 수 커넥터가 있습니다. 연결된 두 장치 모두 호환 가능한 암 소켓이 있어야 합니다.

4단계: 케이블 길이 선택

다음과 같은 경우에는 더 짧은 모델을 선택하십시오.

• 장비가 측정 지점에 가깝습니다.
• 케이블은 주로 테스트 벤치에서 사용됩니다.
• 컴팩트한 수납이 중요합니다.
• 필요한 확장은 약 5피트 이내입니다.
• 악기는 자주 운송됩니다.

다음과 같은 경우에는 더 긴 모델을 선택하십시오.

• 장비는 기계에서 더 멀리 떨어져 있어야 합니다.
• 케이블은 대규모 생산 장비 주변에 사용됩니다.
• 작업자는 추가 이동 범위가 필요합니다.
• 필요한 확장 범위는 약 20피트 이내입니다.
• 원격 패널이나 로거를 연결해야 합니다.

5단계: 작동 온도 확인

접이식 케이블은 일반적으로 최고 온도의 공정 영역 외부에서 사용됩니다.

고온 응용 분야의 경우:

• 접이식 부분을 직접적인 열로부터 멀리 두십시오.
• 챔버 내부에 고온 프로브를 사용하십시오.
• 발열체와의 접촉을 피하십시오.
• 용융된 납땜과의 접촉을 피하십시오.
• 뜨거운 배기가스에 노출되지 않도록 하십시오.
• 케이블 주위의 주위 온도를 확인하십시오.
• 케이블 절연 등급을 초과하지 마십시오.

6단계: 장비 모델 확인

열 프로파일러, 온도계, 데이터 로거 또는 테스트 장비의 정확한 모델을 제공하십시오. 장비 정보는 커넥터 인터페이스와 열전대 입력 유형을 확인하는 데 도움이 됩니다.

7단계: 신청서 확인

다양한 애플리케이션에는 다양한 케이블 길이, 커넥터 배열, 절연재 또는 온도 등급이 필요할 수 있습니다.

다음을 제공하십시오:

• 측정 장비 모델.
• 열전대 센서 유형.
• 기존 커넥터 사진입니다.
• 필요한 수축 길이.
• 필수 확장 길이.
• 최대 주변 온도.
• 애플리케이션 환경.
• 필수 수량.
• 배달 목적지.
• 특수 포장 요구 사항.

선택 체크리스트

설치 지침

1. 열전대 프로브, 케이블, 기기가 모두 K형인지 확인하세요.
2. 기기를 K형 측정 모드로 전환합니다.
3. 설치하기 전에 케이블과 커넥터를 검사하십시오.
4. 연결된 소켓이 소형 암형 열전대 소켓인지 확인하십시오.
5. 양극 단자와 음극 단자를 올바르게 정렬하십시오.
6. 커넥터를 소켓에 똑바로 삽입하십시오.
7. 커넥터를 호환되지 않는 소켓에 강제로 꽂지 마십시오.
8. 코일형 케이블을 움직이는 기계 부품에서 멀리 배치하십시오.
9. 케이블을 날카로운 모서리나 뜨거운 표면에서 멀리 두십시오.
10. 케이블을 천천히 균등하게 연장하십시오.
11. 케이블을 최대 길이로 계속 당기지 마십시오.
12. 표시된 온도가 정상적으로 변경되는지 확인하십시오.
13. 정확성이 중요한 경우 판독값을 알려진 참조와 비교하십시오.
14. 보관하기 전에 케이블을 집어넣으십시오.
15. 케이블을 깨끗하고 건조한 환경에 보관하십시오.

유지 관리 권장 사항

문제 해결

FAQ

1. 이 케이블은 온도를 독립적으로 측정할 수 있습니까?

아니요. 이 제품은 열전대 연장 케이블이며 기본 측정 접점을 포함하지 않습니다. 호환되는 K형 열전대 프로브와 K형 온도 측정 장비에 연결해야 합니다.

2. 이 케이블을 리플로우 오븐 열 프로파일러와 함께 사용할 수 있습니까?

예, 열 프로파일러, 어댑터 또는 연결 패널에 호환 가능한 K형 소형 암 입력이 있는 경우입니다. 주문하기 전에 프로파일러 모델, 커넥터 성별, 커넥터 크기, 케이블 길이 및 작동 온도를 확인하십시오.

3. 접이식 케이블을 리플로우 오븐 안에 넣을 수 있나요?

접이식 케이블 절연체의 정격은 약 섭씨 105도이므로 이 온도를 초과하는 외부 영역에 유지되어야 합니다. 가열된 공정 영역 내부에는 적합한 고온 열전대 프로브 또는 리드를 사용하십시오.

4. RECK1-10과 RECK4-10의 차이점은 무엇인가요?

RECK1-10은 소형 테스트 벤치 및 주변 장비를 위한 더 짧은 모델입니다. RECK4-10은 대형 기계, 원격 측정 기기 및 생산 라인 유지 관리 애플리케이션에 더 긴 확장 거리를 제공합니다.

5. K형 연장 케이블을 J형 또는 T형 센서와 함께 사용할 수 있습니까?

아니요. 연장 케이블 교정은 열전대 센서 및 기기 입력과 일치해야 합니다. 서로 다른 열전대 유형을 혼합하면 커넥터가 물리적으로 호환되는 것처럼 보이는 경우에도 측정 오류가 발생할 수 있습니다.

문의하기

견적요청시 아래 정보를 보내주세요.

• 필수 모델.
• 필수 수량.
• 열전대 유형.
• 커넥터 크기.
• 커넥터 성별.
• 필요한 케이블 길이.
• 열 프로파일러 또는 장비 모델.
• 기존 제품 사진입니다.
• 최대 작동 온도.
• 신청 세부 사항.
• 배송 국가.
• 우편번호.
• 필수 배송일.
• 포장 요구 사항.

당사 영업팀은 모델 확인, 커넥터 호환성, 길이 선택, 신청서 검토, 수량 견적, 검사 사진, 포장 준비 및 국제 배송을 지원해 드립니다.

빠른 처리를 위해 기존 케이블 라벨, 커넥터 끝, 장비 명판 및 기기 입력 소켓의 선명한 사진을 제공하십시오.
