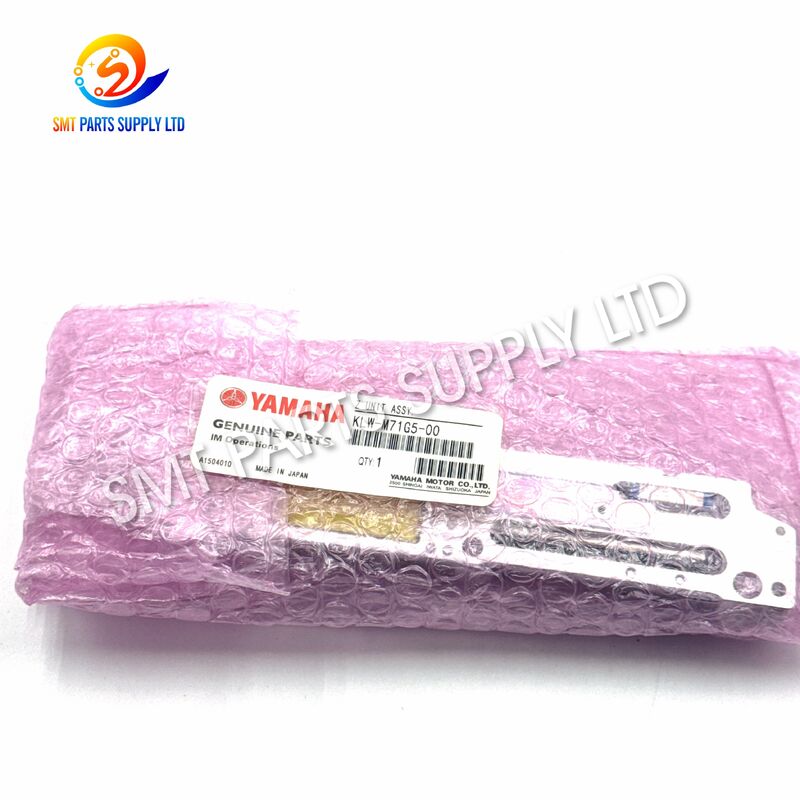

야마하 KLW-M71G5-00 YSM10 YSM20R를 위한 Z축 선형 모터 유닛

Yamaha KLW-M71G5-00 Z축 선형 모터 유닛 YSM10 YSM20R

Yamaha KLW-M71G5-00 Z축 선형 모터 유닛은 Yamaha YSM10 및 YSM20R SMT 배치 장비와 호환되도록 개발된 정밀 모션 어셈블리입니다. 장착 헤드 Z축 메커니즘에 설치된 이 장치는 노즐이 부품에 접근하고, 픽업을 완료하고, 배치 위치로 이동하고, 부품을 인쇄 회로 기판에 내릴 때 필요한 제어된 수직 이동을 지원합니다.

일관된 픽업 높이, 배치 높이, 작동 리듬 및 노즐 움직임을 유지하려면 안정적인 Z축 어셈블리가 필수적입니다. 기존 장치가 마모, 손상, 오염되거나 기계적으로 불안정해지면 기계의 비정상적인 움직임, 픽업 오류, 배치 높이 편차, 진동, 알람 또는 생산 효율성 저하가 발생할 수 있습니다.

KLW-M71G5-00은 별도의 범용모터가 아닌 일체형 Z유닛으로 공급됩니다. Yamaha 배치 장비에 대해 정확하게 식별된 교체가 필요한 유지 관리 팀, SMT 생산 시설, 장비 개조업체 및 예비 부품 유통업체에 적합합니다. 구매하기 전에 부품 번호와 기계 구성을 확인해야 합니다.

원인: Z축 모터 유닛을 교체해야 하는 이유

SMT 기계의 마운팅 헤드는 매일 생산되는 동안 수많은 반복 수직 이동을 수행합니다. 모든 픽업 및 배치 주기에는 노즐을 정확하게 내리고 올리기 위한 Z축 메커니즘이 필요합니다. 긴 작동 시간, 높은 생산 속도, 먼지, 그리스 품질 저하, 우발적인 노즐 충돌, 잘못된 유지 관리 등은 점차적으로 조립 상태에 영향을 미칠 수 있습니다.

Z축 장치 고장의 일반적인 원인은 다음과 같습니다.

Z축 문제는 하나의 증상만으로 진단되어서는 안 됩니다. 장치를 교체하기 전에 기술자는 노즐 샤프트, 커넥터, 케이블, 헤드 메커니즘, 컨트롤러 피드백, 장착 위치 및 관련 기계 부품도 검사해야 합니다.

마모되거나 손상된 Z 장치의 일반적인 증상

다음 조건은 기존 Z축 장치에 검사 또는 교체가 필요함을 나타낼 수 있습니다.

이러한 증상은 다른 기계 시스템에서도 발생할 수 있습니다. 교체품을 주문하거나 설치하기 전에 전체 검사를 수행하는 것이 좋습니다.

해결책: 제어된 수직 머리 움직임 복원

결함이 있거나 불안정한 Z축 장치를 올바르게 일치하는 KLW-M71G5-00 어셈블리로 교체하면 장착 헤드의 기계적 반응을 복원하는 데 도움이 될 수 있습니다. 교체는 기존 장치가 필요한 생산 조건 내에서 더 이상 작동할 수 없을 때 실용적인 유지 관리 솔루션을 제공하기 위한 것입니다.

주요 유지 관리 목표는 다음과 같습니다.

교체 장치는 Yamaha SMT 장비에 익숙한 자격을 갖춘 기술자가 설치해야 합니다. 설치 후 기계 교정 및 작동 검증을 완료해야 합니다.

주요 제품 장점

1. 명확하게 식별된 부품 번호

KLW-M71G5-00은 구매 및 재고 관리에 대한 정확한 참조를 제공합니다. 정확한 부품 번호를 사용하면 시각적으로 유사하지만 호환되지 않는 어셈블리를 선택할 위험이 줄어듭니다.

2. 통합 Z축 유닛

이 제품은 Z축 유닛 어셈블리로 제공되므로 개별 하위 구성요소만이 아닌 전체 모션 유닛에 대한 서비스가 필요할 때 교체하기에 적합합니다.

3. SMT 마운팅 헤드 작동을 위해 설계되었습니다.

어셈블리는 제어된 모션과 일관된 높이가 중요한 부품 픽업 및 배치 프로세스 중에 반복적인 수직 이동을 지원합니다.

4. 유지보수 재고에 적합

SMT 공장에서는 계획된 유지 관리, 긴급 교체, 기계 보수 또는 라인 복구를 위한 중요한 예비 부품으로 부품을 보관할 수 있습니다.

5. 다운타임 단축 지원

사전 검증된 교체 장치는 Z축 오류로 인해 생산이 중단될 때 유지 관리 팀이 신속하게 대응하는 데 도움이 됩니다.

6. 선적 전 검사

배송 전에 사용 가능한 장치의 부품 번호 식별, 외관, 커넥터, 장착 표면 및 기본 기계적 상태를 확인할 수 있습니다.

7. 유연한 공급 조건

재고 가용성 및 고객 요구 사항에 따라 공급 조건에는 새 제품, 원래 중고 제품, 리퍼브 제품 또는 동등한 교체 옵션이 포함될 수 있습니다. 정확한 조건은 견적서에서 확인되어야 합니다.

8. 해외배송 지원

소형 산업용 예비 부품은 주문 수량 및 목적지에 따라 국제 택배, 항공 화물 또는 통합 배송을 위해 포장될 수 있습니다.

명세서

중요한:전압, 저항, 커넥터 배열, 장착 치수, 헤드 호환성을 외관상 가정해서는 안 됩니다. 주문하기 전에 원래 부품 라벨과 기계 정보를 제공하십시오.

호환성 참조

업계 목록에서는 KLW-M71G5-00을 Yamaha YSM10/YSM20 시리즈 Z 유닛 어셈블리로 설명하고 일부 목록에서는 YSM20R도 참조합니다. 이러한 이유로 구매 승인은 기계 이름만 사용하기보다는 설치된 부품 번호를 기준으로 해야 합니다.

애플리케이션

KLW-M71G5-00 Z축 선형 모터 유닛은 다양한 SMT 생산 및 유지 관리 환경에서 사용할 수 있습니다.

SMT 생산 라인

연속 생산 또는 다교대 생산으로 Yamaha 배치 기계를 운영하는 전자 공장에 적합합니다.

기계 예방 유지보수

이 장치는 예정된 기계 정비 중에 중요한 예비품으로 준비될 수 있으며, 특히 생산 중단으로 인해 비용이 많이 드는 경우 더욱 그렇습니다.

긴급 고장 수리

진단 결과 Z축 장치 고장이 확인되면 검증된 교체를 통해 연장된 기계 가동 중지 시간을 줄이는 데 도움이 될 수 있습니다.

장비 개조

호환되는 Yamaha YSM 시리즈 배치 기계를 재구축하거나 재조정하는 동안 사용됩니다.

예비 부품 유통

SMT 공장, 계약 제조업체, 수리 센터 및 장비 거래자를 지원하는 산업 부품 공급업체에 적합합니다.

생산능력 확대

새로 설치되거나 이전된 SMT 라인에 대한 추가 예비 부품 재고를 준비할 때 유용합니다.

전자제품 제조 애플리케이션

작동 방식

Z축은 노즐이나 장착 헤드 메커니즘의 수직 이동을 제어합니다. 그 작동은 SMT 픽업 및 배치 주기의 필수적인 부분을 구성합니다.

1단계: 구성 요소 위치 지정

피더는 프로그래밍된 픽업 위치에 구성 요소를 제공합니다. 장착 헤드가 수평으로 이동하여 선택한 노즐을 부품 위에 정렬합니다.

2단계: Z축 하강

Z축 유닛은 노즐을 부품을 향해 아래쪽으로 이동시킵니다. 이동 거리는 기계 프로그래밍, 구성 요소 데이터, 노즐 유형 및 교정 정보에 따라 제어됩니다.

3단계: 부품 픽업

노즐이 필요한 픽업 높이에 도달했습니다. 부품을 고정하기 위해 노즐을 통해 진공이 가해집니다.

4단계: Z축 리프팅

Z축은 노즐과 피킹된 부품을 피더에서 멀리 들어 올립니다. 안정적인 수직 이동은 부품 이동이나 손실을 방지하는 데 도움이 됩니다.

5단계: 검사 및 수정

기계 구성에 따라 구성 요소가 시각 인식을 통과할 수 있습니다. 시스템은 배치 전에 위치와 회전을 확인합니다.

6단계: PCB 위치로 이동

헤드는 인쇄 회로 기판에 프로그래밍된 배치 좌표로 이동합니다.

7단계: 통제된 배치

Z축은 구성요소를 정의된 배치 높이로 낮춥니다. 높이가 너무 높거나 높이가 부족하거나 불안정한 움직임은 배치 품질에 영향을 미칠 수 있으므로 정확한 움직임이 중요합니다.

8단계: 해제 및 반환

부품이 해제되고 Z축이 다음 사이클을 위해 노즐을 올립니다.

이 순서는 지속적으로 반복됩니다. 따라서 Z 유닛은 매우 많은 생산 주기를 통해 안정적인 응답을 제공해야 합니다.

다른 SMT 시스템과의 기능적 관계

올바른 Z축 장치만으로는 잘못된 노즐 선택, 손상된 피더, 진공 누출, 열악한 PCB 지원 또는 부정확한 프로그래밍을 보상할 수 없습니다. 안정적인 생산은 전체 기계 시스템에 달려 있습니다.

설치 지침

설치는 교육을 받은 SMT 유지보수 담당자가 수행해야 합니다.

설치 전

1. 승인된 정지 절차에 따라 기계를 정지하십시오.
2. 전원을 차단하고 시설 잠금 요구 사항을 따르십시오.
3. 현재 기계 알람 및 작동 증상을 기록합니다.
4. 원래 설치 위치와 케이블 배선을 사진으로 찍습니다.
5. 이전 장치 라벨이 KLW-M71G5-00 또는 승인된 교체 참조인지 확인하십시오.
6. 교체 장치에 운송 중 손상이 있는지 검사하십시오.
7. 커넥터, 장착 지점, 케이블 길이 및 기계적 인터페이스를 비교하십시오.
8. 깨끗한 도구와 정전기 방지 작업 공간을 준비하십시오.

설치 중

1. 케이블을 잡고 커넥터를 당기지 마십시오.
2. 노출된 커넥터를 먼지와 오염으로부터 보호하십시오.
3. 나사, 와셔, 브래킷 및 스페이서를 원래 위치에 보관하십시오.
4. 어셈블리를 장착 위치에 강제로 밀어 넣지 마십시오.
5. 나사를 조이기 전에 기계적 정렬을 확인하십시오.
6. 날카로운 모서리와 움직이는 부분에서 케이블을 멀리 배치하십시오.
7. 기계 서비스 절차에 따라 장착 하드웨어를 조이십시오.
8. 전원을 공급하기 전에 모든 연결을 다시 확인하십시오.

설치 후

1. 필요한 머신 초기화를 수행합니다.
2. Z축이 자유롭고 방해 없이 움직이는지 확인하세요.
3. 안전하거나 낮은 작동 속도로 이동을 실행하십시오.
4. 소음, 진동, 케이블 움직임, 알람 상태를 관찰합니다.
5. 노즐 높이 및 헤드 관련 교정을 완료합니다.
6. 적절한 구성 요소를 사용하여 픽업을 테스트합니다.
7. 제어된 테스트 보드의 배치 높이를 확인합니다.
8. 성공적인 검증 후 생산 속도를 점진적으로 높이십시오.
9. 교체 날짜와 유지 관리 결과를 기록하십시오.

검사 및 품질관리 프로세스

기능 테스트는 제품 상태, 사용 가능한 테스트 플랫폼 및 주문 계약에 따라 다릅니다. 특정 테스트 보고서나 작동 비디오가 필요한 구매자는 주문하기 전에 요구 사항을 명시해야 합니다.

포장 및 배송

Z축 장치는 정밀 산업용 조립품이므로 운송 중 충격, 습기, 먼지 및 커넥터 손상으로부터 보호되어야 합니다.

권장 포장 방법

사용 가능한 배송 방법

• DHL 익스프레스
• 페덱스 익스프레스
• UPS 익스프레스
• 국제 항공 화물
• 묶음배송
• 고객이 지정한 전달자
• 국내 화물창고로 배송

배송 비용과 배송 시간은 목적지, 패키지 크기, 신고된 요구 사항 및 선택한 운송 방법에 따라 다릅니다.

올바른 Z축 단위를 선택하는 방법

제품 외관만을 보고 교체품을 선택하면 잘못된 구매로 이어질 수 있습니다. 비슷한 모양의 SMT 모터 어셈블리는 커넥터, 장착 위치, 전기 매개변수, 이동 요구 사항 또는 기계 애플리케이션이 다를 수 있습니다.

1단계: 전체 부품 번호 확인

원래 라벨에 다음이 표시되는지 확인하세요.

KLW-M71G5-00

또한 추가 문자 또는 "X" 참조와 같이 라벨에 표시된 접미사 또는 개정판을 제공하십시오.

2단계: 기계 모델 확인

완전한 기계 식별을 제공하십시오:

• 야마하 YSM10
• 야마하 YSM20
• 야마하 YSM20R
• 해당되는 경우 기타 정확한 모델

3단계: 기기 일련번호 확인

동일한 모델의 기계라도 생산 개정판이나 헤드 구성이 다를 수 있습니다. 일련번호는 기술 검증을 향상시킵니다.

4단계: 헤드 유형 확인

동일한 배치 기계 시리즈는 다른 헤드를 사용할 수 있습니다. 머리 식별 라벨 사진을 권장합니다.

5단계: 커넥터 비교

확인하다:

• 커넥터 수량
• 커넥터 모양
• 핀 배열
• 케이블 출구 방향
• 케이블 길이
• 잠금 메커니즘

6단계: 기계적 인터페이스 비교

확인하다:

• 장착 구멍 위치
• 브래킷 모양
• 샤프트 및 가이드 배열
• 전체 프로필
• 케이블 라우팅 위치

7단계: 선명한 제품 사진 제공

추천 사진은 다음과 같습니다:

8단계: 제품 상태 확인

필요한 공급 옵션을 선택하십시오:

9단계: 보증 및 테스트 확인

공급자에게 다음 사항을 진술하도록 요청하십시오.

• 상품상태
• 시험방법
• 보증 기간
• 반품 요건
• 리드타임
• 포함된 액세서리
• 포장방법

주문 정보

빠르고 정확한 견적을 위해 다음 사항을 알려주세요.

완전한 정보를 제공하면 견적 지연이 줄어들고 호환성 오류를 방지하는 데 도움이 됩니다.

잘못 선택한 부품과의 비교

원래 장치를 확인하는 데 몇 분만 투자하면 상당한 기계 가동 중지 시간, 반품 비용 및 생산 지연을 방지할 수 있습니다.

유지 관리 권장 사항

일일 점검

• 비정상적인 헤드 소음을 관찰하십시오.
• 반복되는 픽업 또는 배치 알람을 확인하세요.
• 기계 내부를 깨끗하게 유지하십시오.
• 노즐 충돌과 비정상적인 움직임을 모니터링합니다.
• 반복되는 오류 코드를 기록합니다.

주간 점검

• 눈에 보이는 케이블 라우팅을 검사합니다.
• 커넥터가 느슨하지 않은지 확인하십시오.
• 반복되는 픽업 오류 데이터를 검토합니다.
• 헤드 부분의 오염 여부를 검사하십시오.
• 비정상적인 진동이 발생하지 않는지 확인하십시오.

정기 유지보수

• 기계 유지 관리 프로그램을 따르십시오.
• Z축 메커니즘과 관련 움직이는 부품을 확인하십시오.
• 기계 작업 후에 교정을 수행하십시오.
• 손상된 노즐과 마모된 관련 부품을 교체하십시오.
• 중요한 Z축 예비 부품을 적절하게 보관하십시오.

예비 부품 보관

자주 묻는 질문

1. KLW-M71G5-00은 모든 Yamaha YSM10 및 YSM20R 장비에 적합합니까?

반드시 그런 것은 아닙니다. 일반적으로 Yamaha YSM10 및 YSM20 시리즈 장비에 대해 참조되지만 헤드 유형, 기계 개정, 커넥터 및 일련 번호 구성이 다를 수 있습니다. 주문하기 전에 원래 라벨을 확인하고 기계 정보를 제공하십시오.

2. 이 제품은 모터만인가요, 아니면 완전한 Z축 어셈블리인가요?

KLW-M71G5-00은 일반적으로 Z 유닛 어셈블리로 공급 및 식별됩니다. 포함된 정확한 구성 요소는 재고 상태에 따라 다를 수 있으므로 고객은 현재 사진과 견적 세부 정보를 사용하여 제공된 구성을 확인해야 합니다.

3. 장치가 픽업 및 배치 오류를 해결할 수 있습니까?

Z축 이동이 불안정하거나 결함이 있어 오류가 발생한 경우 도움이 될 수 있습니다. 그러나 픽업 오류는 노즐, 피더, 진공 누출, 구성 요소 프레젠테이션, 보정, 케이블, 컨트롤러 또는 잘못된 프로그램 설정으로 인해 발생할 수도 있습니다.

4. 견적 전에 어떤 정보가 필요합니까?

부품 번호, 기계 모델, 일련 번호, 헤드 유형, 필요한 수량, 원하는 제품 상태, 배송 국가, 원래 장치 라벨, 커넥터 및 장착 구조의 선명한 사진을 제공하십시오.

5. Z축 유닛 교체 후 캘리브레이션이 필요한가요?

예. 기계 교체 후 자격을 갖춘 기술자는 기계를 정상 속도 생산으로 되돌리기 전에 필요한 초기화, 이동 확인, 노즐 높이 보정, 픽업 테스트 및 배치 확인을 완료해야 합니다.

문의하기

Yamaha YSM10 또는 YSM20R 마운팅 헤드 Z축 시스템을 안정적으로 대체할 제품을 찾고 계십니까?

빠른 기술 확인 및 견적을 위해 다음 정보를 보내주십시오.

• 부품 번호:KLW-M71G5-00
• Yamaha 기계 모델
• 기계 일련번호
• 장착 헤드 유형
• 필요 수량
• 선호하는 조건
• 원래 장치 라벨 사진
• 커넥터 및 장착 사진
• 배송 국가 및 우편번호

우리는 글로벌 SMT 공장, 장비 유지 관리 팀, 계약 제조업체, 수리 센터 및 산업용 예비 부품 유통업체를 지원합니다.

다음 사항에 대해 지금 문의해 주세요.

• 호환성 확인
• 현재 재고 가용성
• 상품 조건 선택
• 검사사진
• 포장 정보
• 배송 견적
• 대량주문 지원
• 관련 Yamaha SMT 예비 부품

상표권 고지:Yamaha 및 관련 기계 모델 이름은 제품 식별 및 호환성 참조용으로만 사용됩니다. 모든 상표는 해당 소유자의 자산입니다.
