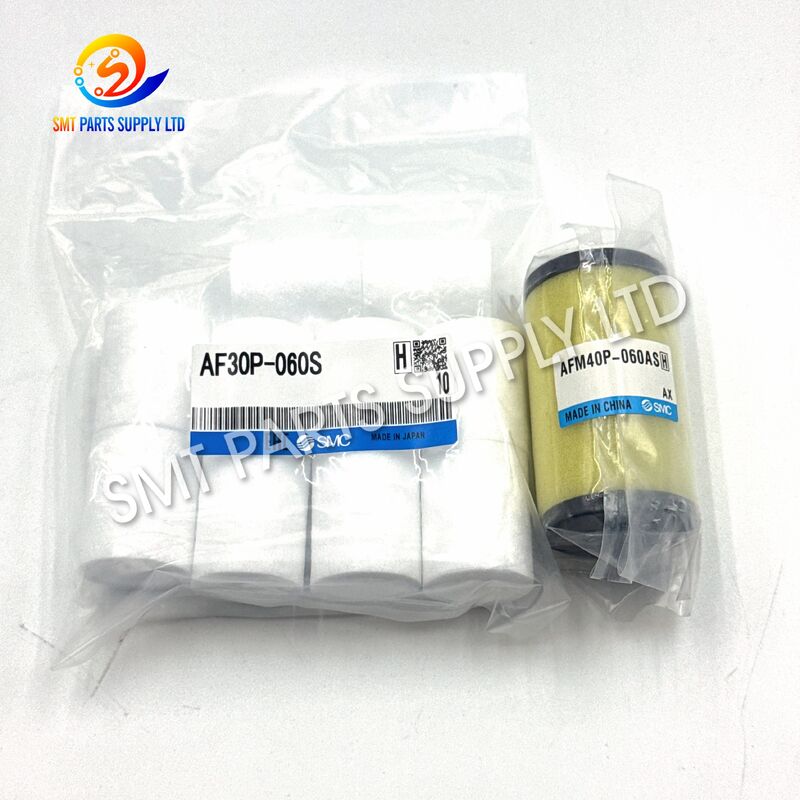

SMC AF30P-060S AFM40P-060AS 압축 공기 입자 및 오일 안개 필터링을 위한 5μm 0.3μm 필터 요소 세트

SMC AF30P-060S AFM40P-060AS 5μm 0.3μm AF30 AFM40 필터 요소 세트

SMC AF30P-060S 및 AFM40P-060AS 필터 요소 세트는 SMT 생산 장비, 자동 조립 라인, 검사 기계, 공압 공구 및 산업 제어 시스템에 사용되는 압축 공기 준비 시스템의 예방 유지 관리를 위해 설계되었습니다. AF30P-060S는 AF30 시리즈 공기 필터의 공칭 5μm 필터 요소 역할을 하는 반면, AFM40P-060AS는 AFM40 시리즈 미스트 분리기와 함께 사용되는 요소 어셈블리입니다. 공식 SMC 참조 정보는 AF30P-060S를 AF30 장비의 교체 필터 요소로 식별하고 AFM40 및 AFM40-06 미스트 분리기 모델용 AFM40P-060AS를 나열합니다.

적절하게 구성된 공기 처리 라인에서 함께 사용되는 이러한 요소는 단계적 여과를 지원합니다. 첫 번째 단계에서는 더 큰 고체 오염물질과 응축된 불순물을 제거하고, 두 번째 단계에서는 더 미세한 미스트 분리를 제공합니다. SMC 기술 정보는 표준 AF 여과에 대해 공칭 5μm 등급을 지정하고 AFM 미스트 분리기에 대해 공칭 0.3μm 등급을 지정합니다.

이 제품은 완전한 공기 필터, 조절기, 보울, 하우징, 배수 밸브 또는 공압 처리 어셈블리가 아닌 교체 요소 세트로 제공됩니다.

공식 SMC 웹 카탈로그에서는 AFM40P-060AS를 "요소 어셈블리"로 설명하고 AF30P-060S는 AF30 시리즈 장비의 필터 요소로 식별됩니다.

압축 공기에는 먼지, 녹 입자, 응축된 습기, 압축기 오일, 파이프 잔해 및 기타 오염 물질이 포함될 수 있습니다. 이러한 불순물은 공장 공기 네트워크를 통해 이동하여 정밀 공압 구성품에 들어갈 수 있습니다.

SMT 생산 환경에서 공압 장치는 부품 처리, 피더 작동, 진공 생성, 노즐 이동, 보드 이송, 클램핑, 리프팅 및 위치 지정을 자주 제어합니다. 소량의 오염이라도 이러한 시스템의 반응과 신뢰성에 영향을 미칠 수 있습니다.

다음 조건 중 하나 이상이 나타날 때 필터 요소를 검사해야 합니다.

이러한 증상은 누출, 조절기 오작동, 씰 손상, 배관 막힘, 압축기 문제 또는 잘못된 기계 설정으로 인해 발생할 수도 있습니다. 원인을 확인하기 전에 공압 시스템 전체를 점검해야 합니다.

AF30P-060S 및 AFM40P-060AS 세트는 일반 여과와 미스트 분리가 모두 필요한 공기 처리 시스템을 위한 실용적인 유지 관리 솔루션을 제공합니다.

AF30P-060S는 일반적으로 해당 AF30 공기 필터 본체에 1차 여과 단계로 설치됩니다. 공칭 5μm 여과 수준은 공기가 더 미세한 처리 구성 요소에 도달하기 전에 일반적인 압축 공기 오염 물질을 제거하기 위한 것입니다. SMC 문서에는 범용 공기 여과에 대한 표준 공칭 여과 등급으로 5μm가 나열되어 있습니다.

AFM40P-060AS는 해당 AFM40 미스트 분리기 본체에 설치됩니다. SMC는 AFM 시리즈 미스트 분리기에 대해 0.3μm의 공칭 여과 등급을 지정하고 AFM40 모델에 적용 가능한 요소 어셈블리로 AFM40P-060AS를 나열합니다.

올바르게 선택하고 설치하면 이 조합이 도움이 될 수 있습니다.

압력, 온도, 공기 흐름 용량, 포트 크기 및 배수 구성은 교체 요소만으로는 결정되지 않고 전체 필터 또는 미스트 분리기 어셈블리에 의해 결정됩니다.

구매 전, 장착된 필터 본체에 인쇄된 전체 모델을 확인하세요. 다양한 세대, 접미사, 지역 사양 및 특별 주문 구성에 따라 다양한 보울, 씰 또는 유지보수 부품이 사용될 수 있습니다.

교체 시 별도의 씰, 보울 O-링 또는 기타 유지 관리 부품이 필요한지 항상 확인하십시오.

필터 세트는 광범위한 공압 기계에 사용되는 압축 공기 처리 시스템에 사용할 수 있습니다.

적합성은 설치된 SMC 필터 모델과 하위 장비의 공기 품질 요구 사항에 따라 달라집니다.

압축 공기는 먼저 AF30P-060S 요소가 포함된 AF30 공기 필터 하우징으로 들어갑니다.

이 요소는 공기 흐름에서 더 큰 공기 중의 불순물을 분리하는 데 도움이 됩니다. 오염 물질에는 파이프 스케일, 녹, 먼지 및 응축 물질이 포함될 수 있습니다. 제거된 액체와 잔해물은 전체 조립 설계에 따라 필터 보울에 수집됩니다.

공칭 5μm 여과 단계는 일반 압축 공기 준비에 적합하며 더 미세한 미스트 분리 단계를 위한 업스트림 보호를 제공합니다.

1차 여과 후 압축 공기는 AFM40P-060AS 요소 어셈블리가 포함된 AFM40 미스트 분리기 하우징으로 들어갑니다.

더 미세한 필터 구조는 표준 1차 공기 필터를 통과할 수 있는 더 작은 입자와 오일 미스트를 포착합니다. AFM 시리즈는 SMC 제품 정보에 따라 공칭 0.3μm 여과 등급을 갖습니다.

실제 주문은 기계 설계, 공기 품질 사양 및 전체 SMC 모듈형 구성에 따라 달라질 수 있습니다.

정확한 부품 번호 확인이 필수적입니다. 유사해 보이는 필터 요소는 길이, 직경, 장착 구조, 여과 등급 또는 밀봉 설계가 다를 수 있습니다.

필터 본체에 명판이나 인쇄된 코드를 확인하세요.

유용한 정보의 예는 다음과 같습니다.

두 요소를 혼동하지 마십시오.

AF30P-060S는 AFM40P-060AS를 대체하지 않으며, AFM40P-060AS는 AF30P-060S를 대체하지 않습니다.

기계가 AF30 공기 필터와 AFM40 미스트 분리기를 모두 사용하는 경우 전체 세트를 주문하십시오.

하나의 필터 본체에만 유지보수가 필요한 경우 개별 요소를 주문하십시오.

요소 교체 중 다음을 검사하십시오.

더 빠른 견적 및 호환성 확인을 위해 다음을 제공하십시오.

• 전체 필터 어셈블리의 선명한 사진.
• 주택 모델 라벨 사진.
• 제거된 요소의 사진입니다.
• 각 부품 번호에 필요한 수량입니다.
• 기계 브랜드 및 모델.
• 배송 국가 및 우편번호입니다.
• 필수 배송일.
• 개별 작품 또는 일치하는 세트를 선호합니다.

필터 유지 관리는 공압 시스템에 대해 잘 알고 있는 숙련된 직원이 수행해야 합니다.

가압된 필터 그릇을 절대 열지 마십시오.

1. 공기 공급 장치가 차단되고 모든 잔압이 해제되었는지 확인하십시오.
2. 필터 제조업체의 절차에 따라 보울을 제거하십시오.
3. 기존 요소의 설치 방향을 준수하십시오.
4. 잔해물이 하우징에 들어가는 것을 방지하기 위해 사용한 요소를 조심스럽게 제거하십시오.
5. 보울, 씰, 배플 및 내부 표면을 검사합니다.
6. 승인된 방법을 사용하여 재사용 가능한 구성 요소를 청소하십시오.
7. 플라스틱 그릇이나 씰을 손상시킬 수 있는 청소용 화학 물질을 사용하지 마십시오.
8. 올바른 원래 구성 요소와 동일한 방향으로 새 요소를 설치하십시오.
9. 보울을 다시 설치하고 잠금 장치를 완전히 맞물립니다.
10. 점차적으로 공기압을 회복하십시오.
11. 보울과 씰 주변에 누출이 있는지 확인하십시오.
12. 정상적인 하류 압력과 공기 흐름을 확인하십시오.
13. 교체 날짜와 기계 작동 시간을 기록하십시오.

설치하기 전에 전체 필터 모델에 대한 공식 사용 설명서를 참조하십시오.

필터 수명은 압축 공기 품질, 작동 시간, 공기 흐름, 오일 농도, 습도, 압축기 상태 및 공장 배관 청결도에 따라 달라집니다. 모든 생산 라인에 단일 교체 간격을 적용할 수는 없습니다.

각 필터엘리먼트 주문은 확정된 구매사양에 ​​따라 확인하실 수 있습니다.

제품 상태, 브랜드 원산지, 제조 배치, 포장 유형 및 사용 가능한 문서는 공식 견적에서 확인되어야 합니다.

설치할 때까지 보호 포장에서 요소를 제거하지 마십시오. 기름, 용제, 직사광선, 무거운 물건이 없는 깨끗하고 건조한 곳에 보관하십시오.

주문하기 전에 다음 정보를 확인하십시오.

번호 AF30P-060S는 AF30 공기 필터 본체와 함께 사용되는 공칭 5μm 1차 필터 요소입니다. AFM40P-060AS는 AFM40 미스트 분리기와 함께 사용되는 공칭 0.3μm 요소 어셈블리입니다. 이들은 서로 다른 여과 기능을 수행하며 상호 교환이 불가능합니다.

아니요. 표준 세트에는 AF30P-060S 교체 요소 1개와 AFM40P-060AS 교체 요소 어셈블리 1개가 포함되어 있습니다. 필터 하우징, 보울, 조절기, 배수구, 장착 브래킷, 압력 게이지 및 연결 하드웨어는 견적서에 별도로 나열되지 않는 한 포함되지 않습니다.

SMT 기계 또는 해당 공장 공기 처리 라인에 호환 가능한 AF30 및 AFM40 필터 본체가 장착된 경우 사용할 수 있습니다. 주문하기 전에 전체 하우징 모델, 설치된 요소 코드 및 기계 공압 구성을 확인하십시오.

교체 빈도는 공기 질, 압축기 상태, 작동 시간, 습도, 공기 흐름 및 오염 수준에 따라 다릅니다. 예방 유지보수 중에 요소를 검사하고 손상, 포화, 심하게 오염되었거나 허용할 수 없는 압력 손실이 발생한 경우 요소를 교체하십시오.

전체 필터 하우징 모델, 명판 사진 및 기존 요소, 기계 브랜드, 기계 모델, 필요한 수량 및 대상을 제공하십시오. 그릇과 내부 장착 구조의 사진은 원래 라벨이 불분명할 때에도 유용합니다.

공식 SMC 참조 자료에서는 AF30P-060S를 AF30 시리즈 여과용 교체 요소로 식별하고 AFM40P-060AS를 AFM40 및 AFM40-06 미스트 분리기에 적용 가능한 요소 어셈블리로 식별합니다. SMC 기술 문서에서는 5μm를 표준 AF 여과 수준으로, 0.3μm를 AFM 미스트 분리기 여과 수준으로 식별합니다.

전체 필터 모델 코드에는 다양한 세대 및 선택적 접미사가 포함될 수 있으므로 외관만 확인하기보다는 전체 하우징 코드에 대해 호환성을 확인해야 합니다.
