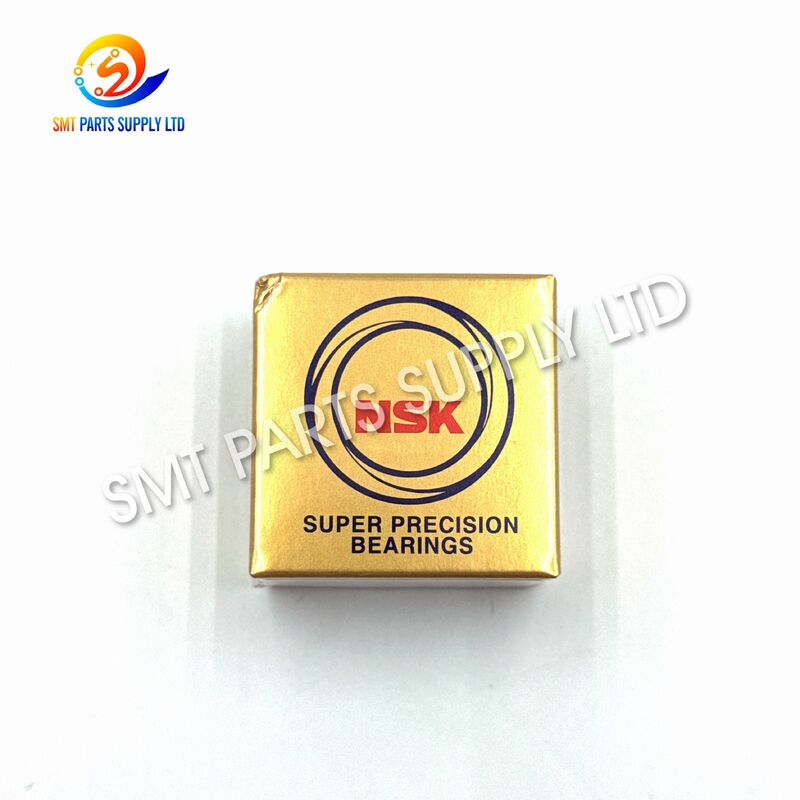

FUJI NSK 708ATYNDBMP5 H4218K NXT XP143의 P5 정밀 등급과 뒷면 듀플렉스 배열을 가진 정밀 베어링

FUJI NSK 708ATYNDBMP5 H4218K 정밀 베어링은 FUJI 전자 부품 배치 장비에 사용되는 선택된 모션 어셈블리용으로 설계되었습니다. 정확한 설치 축이나 기계 모듈은 항상 기계 부품 설명서, 조립 도면 또는 제거된 베어링 표시를 통해 확인해야 하지만 일반적으로 특정 FUJI NXT 및 XP143 구성의 교체 베어링으로 ​​참조됩니다.

이 소형 앵귤러 콘택트 볼 베어링은 내부 직경이 8mm이고 외부 직경이 22mm입니다. 전체 NSK 지정은 폴리아미드 케이지, 연속적으로 일치하는 베어링 배열, 중간 예압 및 P5 정밀 등급을 식별합니다. 이러한 특징으로 인해 베어링은 제어된 강성, 정확한 회전 안내, 방사형 및 축방향 하중이 결합된 상태에서 안정적인 움직임이 필요한 응용 분야에 적합합니다.

베어링은 전문적인 SMT 기계 수리, 예정된 예방 유지 보수, 기계 모듈 재구축 및 마모된 모션 시스템 구성 요소 교체를 위해 고안되었습니다. 올바른 설치는 부드러운 움직임, 일관된 위치 지정 및 신뢰할 수 있는 생산 성능을 유지하는 데 도움이 됩니다.

검증된 상업용 상호 참조는 다음과 같습니다.NSK 708ATYNDBMP5~와 함께FUJI 예비 부품 참조 H4218K. 공개 장비 목록에는 해당 부품이 선택된 NXT 및 XP143 애플리케이션을 포함하여 FUJI 전자 부품 장착 장비와 연관되어 있습니다. FUJI 기계 개정판은 다른 베어링 배열을 사용할 수 있으므로 주문하기 전에 최종 호환성을 확인해야 합니다.

제품 식별

NSK 지정 시스템은 다음을 식별합니다.틴폴리아미드 케이지로서,DB연속적인 이중 배열로,중중간 예압으로P5정밀 등급으로. 백투백 앵귤러 콘택트 베어링 배열은 양방향의 반경방향 하중과 축방향 하중을 지원하는 동시에 정면 배열보다 더 높은 모멘트 강성을 제공할 수 있습니다.

원인 - 원래 베어링을 교체해야 하는 이유

정밀 베어링은 고속 SMT 배치 장비 내부에서 지속적으로 작동합니다. 베어링에 눈에 띄는 외부 손상이 없더라도 내부 전동면, 전동체, 케이지, 윤활 상태 또는 예압 관계가 점차 악화될 수 있습니다.

마모되거나 잘못 설치된 베어링은 모션 어셈블리의 안정성에 영향을 미칠 수 있으며 모터, 인코더, 볼 나사, 가이드 레일 또는 제어 시스템에서 발생하는 것처럼 보이는 위치 오류를 일으킬 수 있습니다.

베어링 마모의 일반적인 원인

전형적인 증상

다음 조건 중 하나 이상이 나타날 경우 유지보수 담당자가 베어링 검사를 고려할 수 있습니다.

• 축 이동 중 비정상적인 기계적 소음이 발생합니다.
• 베어링 하우징 주변의 진동이 증가했습니다.
• 일관되지 않은 위치 지정 또는 반복적인 교정 편차.
• 샤프트 또는 베어링 시트 근처에 과도한 열이 있습니다.
• 메커니즘을 수동으로 움직일 때 거친 회전.
• 모터 부하 또는 서보 전류가 증가했습니다.
• 명백한 전기적 결함 없이 반복되는 모션 알람.
• 눈에 보이는 그리스 누출 또는 윤활유 오염.
• 정상 범위를 벗어나는 축방향 유격 또는 방사형 느슨함.
• 장기간 작동 후 배치 안정성이 감소합니다.
• 가속 또는 감속 중 비정상적인 저항.
• 인접한 기계 구성 요소를 반복적으로 교체합니다.

이러한 증상이 베어링에 결함이 있음을 자동으로 입증하지는 않습니다. 모터, 커플링, 볼 나사, 벨트, 풀리, 가이드 레일, 엔코더, 샤프트 및 장착 시트도 최종 수리 결정 전에 검사해야 합니다.

솔루션 - 안정적인 기계 동작을 위한 정밀 교체

마모된 베어링을 올바르게 식별된 NSK 708ATYNDBMP5 H4218K로 교체하면 영향을 받은 FUJI 기계 어셈블리의 의도된 지원 및 안내를 복원하는 데 도움이 됩니다.

일반 범용 베어링과 달리 이 모델은 제어된 예압 및 정밀 정확도와 일치하는 각도 접촉 구성을 사용합니다. 베어링 쌍이 하나의 기계 시스템으로 작동해야 하기 때문에 일치하는 배열이 중요합니다. 서로 다른 예압, 케이지, 공차 또는 접촉 배열로 일치하지 않는 베어링을 설치하면 축 강성과 작동 동작이 변경될 수 있습니다.

유지보수 혜택

전체 모델 번호가 중요한 이유

"708AT"라는 간략한 설명만으로는 정확한 교체품 조달에 충분하지 않습니다. 동일한 기본 708 시리즈를 공유하는 베어링은 케이지 재질, 예압 수준, 일치 배열, 내부 간격 및 정확도 등급이 다를 수 있습니다.

이러한 이유로 문의 및 구매 주문에는 다음 사항을 명시해야 합니다.

NSK 708ATYNDBMP5 / 후지 H4218K

전체 모델을 사용하면 물리적 크기는 정확하지만 작동 특성이 잘못된 베어링으로 ​​대체하는 것을 방지하는 데 도움이 됩니다.

명세서

중요한 기술 노트

8mm 보어와 22mm 외부 직경은 NSK 708ATYNDBMP5에 대한 거래 및 제품 식별 기록에 의해 뒷받침됩니다. 그러나 설치하기 전에 베어링 폭, 설치 방향, 일치 표시, 예압 방향, 윤활 방법 및 정확한 기계 축을 원래 베어링 및 FUJI 서비스 문서와 비교하여 확인해야 합니다.

베어링 모델 코드 설명

접미사는 제품 선택에 필수적입니다. 올바른 매칭, 예압, 케이지 및 정밀 코드가 없는 표준 708 베어링은 자동으로 동등한 교체품으로 간주되어서는 안 됩니다.

주요 제품 장점

1. 정확한 전체 모델 식별

이 제품은 단축된 708AT 참조가 아닌 완전한 NSK 지정 708ATYNDBMP5로 식별됩니다. 이를 통해 구매팀은 견적을 정확하게 비교하고 시각적으로 유사하지만 기술적으로 다른 베어링을 주문할 위험을 줄일 수 있습니다.

2. 일치하는 연속 배열

DB 배열은 베어링 쌍을 연속적으로 배치합니다. 이 구조는 반경방향 하중, 양방향 축방향 하중, 기계 메커니즘에 의해 생성되는 모멘트 하중을 지원합니다.

3. 제어된 중간 예압

M 접미사는 중간 예압을 나타냅니다. 예압은 원치 않는 내부 움직임을 줄이고 조립 강성을 높여 보다 안정적인 기계적 안내를 지원합니다.

4. P5 정밀 정확도

P5 명칭은 일반 산업용 베어링보다 더 큰 치수와 작동 정확도를 요구하는 응용 분야를 위한 것입니다. 이는 반복 가능한 기계적 움직임이 생산 안정성에 영향을 미치는 SMT 기계에서 중요합니다.

5. 컴팩트한 8mm 보어 디자인

컴팩트한 베어링 크기는 설치 공간이 제한적이고 정확한 샤프트 지지가 필요한 정밀 모션 어셈블리에 적합합니다.

6. 전문 SMT 유지보수 애플리케이션

H4218K 상호 참조는 FUJI 장비 유지 관리, 예비 부품 재고, 기계 재구축 및 긴급 교체를 위한 더 빠른 식별을 지원합니다.

7. 조달 위험 감소

NSK 베어링 모델과 FUJI 부품 번호를 모두 표시하면 유지 관리 엔지니어, 유통업체 및 구매 부서가 서로 다른 문서 시스템을 사용하여 동일한 항목을 교차 확인할 수 있습니다.

8. 예방정비에 적합

진동, 소음 또는 기계적 마모가 감지될 때 지연을 줄이기 위해 계획된 유지 관리 프로그램의 일부로 베어링을 비축할 수 있습니다.

애플리케이션

FUJI NSK 708ATYNDBMP5 H4218K는 전자 부품 배치 장비의 정밀 기계 어셈블리용으로 설계되었습니다.

주요 응용 분야

해당 사용자

• SMT 기계 소유자.
• 전자제품 제조 서비스 제공업체.
• PCB 조립 공장.
• FUJI 장비 유지 관리 부서.
• 독립적인 SMT 수리 회사.
• 기계 개조 회사.
• SMT 예비 부품 유통업체.
• 해외 서비스 엔지니어.
• 산업 자동화 유지 관리 팀.
• 전자제품 생산라인 통합업체.

호환성 설명

H4218K 베어링은 일부 FUJI NXT 및 XP143 장비용으로 공개적으로 판매되지만 개별 기계 세대, 일련 번호 범위, 기계 개정 및 축 어셈블리가 다를 수 있습니다.

주문하기 전에 구매자는 다음 중 하나 이상을 제공해야 합니다.

• 제거된 베어링의 선명한 사진입니다.
• 베어링 링이나 패키지의 전체 베어링 표시.
• 기계 BOM의 FUJI 부품 번호 H4218K.
• 기계 모델 및 일련 번호.
• 기계 어셈블리 이름.
• 축 또는 설치 위치.
• 부품 설명서 스크린샷.
• 어셈블리당 필요한 수량입니다.

작동 방식

앵귤러 콘택트 볼 베어링은 서로에 대해 오프셋된 궤도를 사용합니다. 볼과 궤도 사이의 접촉선은 반경 방향 평면과 비스듬히 배치됩니다. 이를 통해 베어링은 축 하중과 함께 방사형 하중을 지원할 수 있습니다.

단일 앵귤러 콘택트 베어링은 일반적으로 주로 한 방향으로 축력을 지원합니다. 연속적으로 일치하는 세트에서는 두 개의 베어링이 반대 방향으로 설치됩니다. 따라서 쌍은 양방향에서 축 방향 힘을 지원할 수 있으며 뒤집히는 모멘트에 대한 향상된 저항을 제공할 수 있습니다.

작동 순서

연속 배열의 기능

연속 베어링 쌍은 유효 하중 중심 사이의 거리가 상대적으로 넓습니다. 이는 더 강력한 모멘트 부하 기능을 제공하고 견고한 기계적 배열을 지원합니다.

SMT 장비의 경우 이는 다음 사항에 기여할 수 있습니다.

• 안정적인 샤프트 지지력.
• 제어된 축 이동.
• 원치 않는 플레이를 줄였습니다.
• 일관된 가속 및 감속.
• 반복되는 작동 주기 동안 응답이 향상되었습니다.
• 올바른 설치 후 기계적 반복성이 향상됩니다.
• 보다 예측 가능한 서보 동작.
• 과도한 내부 틈새로 인한 진동 감소.

예압의 기능

예압은 외부 작동 하중이 도입되기 전에 일치하는 베어링 세트에 제어된 내부 힘을 적용합니다.

의도된 효과는 다음과 같습니다.

• 기계적 강성이 증가합니다.
• 축 변위 감소.
• 내부 클리어런스를 제어합니다.
• 주행 안정성이 향상됩니다.
• 전동체 미끄러짐을 줄입니다.
• 반복 가능한 모션을 지원합니다.
• 방향 변경 중 응답 개선.

설치 시 임의로 예압을 추가해서는 안 됩니다. 베어링 세트에는 이미 지정된 일치 조건이 있으며 과도한 조립 압력으로 인해 비정상적인 열, 토크 또는 조기 고장이 발생할 수 있습니다.

설치 권장 사항

설치는 정밀 베어링 취급 및 FUJI 장비 유지 관리에 익숙한 기술자가 수행해야 합니다.

설치 전

1. 전체 모델 708ATYNDBMP5를 확인하세요.
2. FUJI 레퍼런스 H4218K를 확인하세요.
3. 새 베어링과 제거된 베어링을 비교합니다.
4. 일치하는 세트 표시가 있는지 패키지를 확인하십시오.
5. 설치 방향을 확인하세요.
6. 샤프트와 하우징에 손상이 있는지 검사하십시오.
7. 필요한 경우 샤프트와 하우징 맞춤을 측정합니다.
8. 작업 공간과 설치 도구를 청소하십시오.
9. 올바른 윤활유 요구 사항을 확인하십시오.
10. 기계 서비스 매뉴얼을 검토하십시오.

설치 중

• 볼을 통해 장착력을 가하지 마십시오.
• 압입되는 링에만 힘을 가하십시오.
• 일치하는 베어링 쌍을 분리하거나 혼합하지 마십시오.
• 일치하는 표시와 방향을 눈에 띄게 유지하세요.
• 직접적인 망치 충격을 피하십시오.
• 필요한 경우 깨끗한 베어링 히터나 정밀 프레스를 사용하십시오.
• 금속 입자와 먼지로부터 궤도를 보호하십시오.
• 오염된 장갑을 끼고 청소된 표면을 만지지 마십시오.
• 명시되지 않는 한 공장 윤활유를 씻어내지 마십시오.
• 서비스 사양에 따라 관련 구성 요소를 조이십시오.

설치 후

선택 방법

외관이나 기본 치수만으로 베어링을 선택하는 것은 권장되지 않습니다. 완전한 접미사는 내부 구성 및 성능에 영향을 미칩니다.

선택 체크리스트

이러한 요인들에만 기초하여 대체하지 마십시오

• 내부 직경이 동일합니다.
• 동일한 외경.
• 유사한 베어링 외관.
• 동일한 기본 708 번호.
• 구매 가격이 저렴합니다.
• 확인되지 않은 판매자 설명입니다.
• 유사한 FUJI 기계 모델.
• 유사한 기계적 축.
• 눈에 보이는 접미사 표시가 없는 베어링.
• 다양한 세트의 혼합 베어링.

추천문의정보

보다 빠르고 정확한 견적을 원하시면 다음을 보내주십시오.

품질검사

선적 전, 합의된 공급 조건에 따라 베어링을 점검해야 합니다.

권장 검사 항목

스토리지 권장 사항

• 깨끗하고 건조한 실내 환경에 보관하세요.
• 설치 전까지 베어링을 보호 포장 안에 보관하십시오.
• 물이나 부식성 화학물질과의 직접적인 접촉을 피하십시오.
• 베어링 패키지 위에 무거운 제품을 올려 놓지 마십시오.
• 보관 중 충격과 진동을 방지하십시오.
• 명확한 창고 식별을 유지합니다.
• 일치하는 세트를 함께 유지하십시오.
• 선입선출 재고 관리를 사용합니다.
• 불필요한 포장 개봉을 피하세요.
• 설치하기 전에 오랫동안 보관된 부품을 검사하십시오.

자주 묻는 질문

1. H4218K 베어링의 전체 모델 번호는 무엇입니까?

완전한 NSK 베어링 모델은 다음과 같습니다.708ATYNDBMP5. "708AT"는 단축된 참조일 뿐이며 케이지, 일치 배열, 예압 또는 정밀 등급을 표시하지 않습니다. 구매 주문에는 FUJI 부품 번호 H4218K와 함께 전체 모델 번호를 사용해야 합니다.

2. H4218K는 모든 FUJI NXT 또는 XP143 장비에 적합합니까?

아니요. 공개 예비 부품 목록에서는 H4218K를 선택된 FUJI NXT 및 XP143 애플리케이션과 연관시키지만 정확한 축, 기계 모듈, 일련 번호 범위 및 기계 개정은 다를 수 있습니다. 호환성은 원래 베어링 표시, FUJI BOM 또는 서비스 설명서를 통해 확인해야 합니다.

3. DB, M, P5는 무엇을 의미하나요?

DB는 연속적으로 일치하는 베어링 배열을 나타냅니다. M은 중간 예압을 나타내고 P5는 정밀 정확도 등급을 나타냅니다. 이러한 접미사는 강성, 작동 간격 및 작동 정확도에 영향을 미치므로 교체품을 선택할 때 생략해서는 안 됩니다.

4. 표준 708 베어링이 708ATYNDBMP5를 대체할 수 있습니까?

표준 708 베어링은 자동 교체로 취급되어서는 안 됩니다. 접점 설계, 케이지, 예압, 일치 배열 또는 정밀 등급이 다를 수 있습니다. 외형 치수가 유사하더라도 기계의 모션 성능은 다를 수 있습니다.

5. 견적을 받기 전에 어떤 정보가 필요합니까?

전체 베어링 표시, FUJI 부품 번호, 기계 모델, 일련 번호, 설치 위치, 필요한 수량, 제품 조건 및 대상 국가를 알려주십시오. 최종 확인을 위해 제거된 베어링과 패키지 라벨의 사진을 강력히 권장합니다.

문의하기

SMT 기계 유지 관리를 위한 신뢰할 수 있는 FUJI H4218K 베어링을 찾고 계십니까?

기계 모델, 일련 번호, 필요한 수량, 설치 위치 및 제거된 베어링의 선명한 사진을 보내주십시오. 우리 팀은 견적 전에 NSK 708ATYNDBMP5 식별을 교차 확인하여 잘못된 사양을 주문할 위험을 줄이는 데 도움을 드립니다.

우리는 다음을 지원합니다:

• 빠른 모델 검증.
• 전문 SMT 예비 부품 상담.
• 새로운 베어링 공급.
• 국제 수출 포장.
• 전세계 배송 옵션.
• 긴급 유지보수 문의입니다.
• 다중 품목 예비 부품 견적.
• FUJI 기계 부품 통합.
• 배송 전 제품 사진입니다.
• 상업 송장 및 포장 목록 준비.

SMT PARTS SUPPLY LTD에 문의하세요. 가용성, 가격, 배송 시간 및 기술 확인을 위해 지금 바로 문의해 주세요.

문의 템플릿

호환성 및 상표 면책조항

FUJI 및 NSK 이름, 기계 모델 및 부품 번호는 제품 식별 및 호환성 참조용으로만 사용됩니다. 이 제품 페이지는 상업 견적서에 구체적으로 명시되지 않는 한 후원, 승인 또는 제휴를 의미하지 않습니다.

기계 호환성은 생산 연도, 일련 번호, 어셈블리 개정 및 유지 관리 내역에 따라 달라질 수 있습니다. 구매자는 구매하기 전에 정확한 베어링 모델과 FUJI 부품 번호를 확인해야 합니다. 최종 설치는 자격을 갖춘 유지보수 담당자가 완료해야 합니다.
