| 브랜드 이름: | DEK |
| 모델 번호: | 137516 |

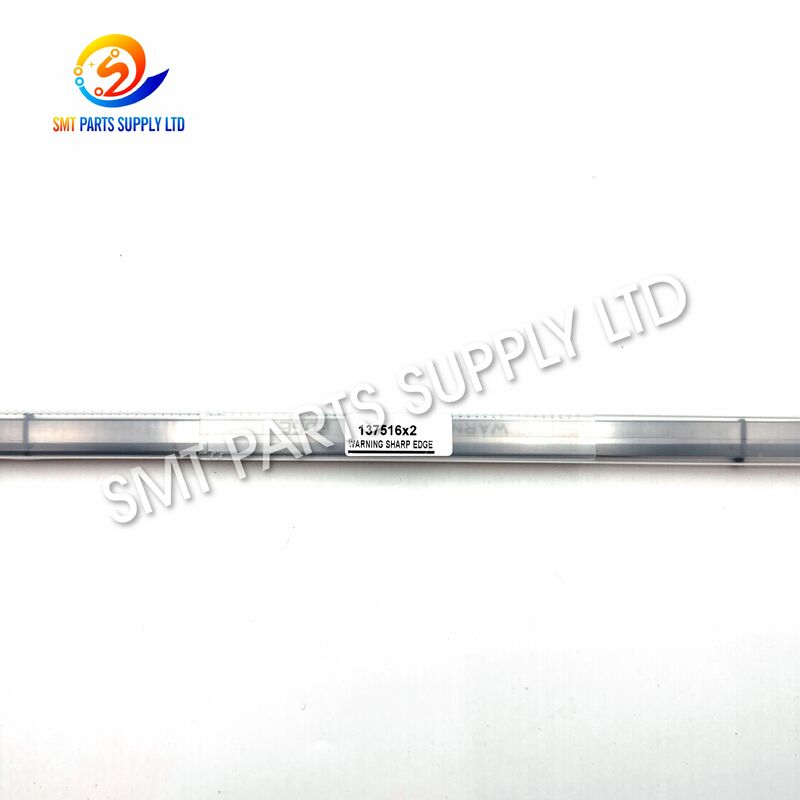

DEK 137516 보드 클램프 포일은 솔더 페이스트 인쇄 공정 중에 인쇄 회로 기판을 지지하고 고정하는 데 사용되는 정밀 프린터 예비 부품입니다. 일반적으로 부품 번호 "215607" 및 "03128529"와 교차 참조되며 "500mm 포일 또는 심 보드 클램프 어셈블리"가 필요한 호환 DEK 스크린 프린터 구성에 공급됩니다.포일 심이 부품은 SMT 공장, 전자 제조 서비스 제공업체, 프린터 유지보수 회사 및 예비 부품 유통업체에 적합합니다. 주문 전에 원래 부품 번호, 설치된 클램프 구조, 기계 모델, 레일 구성 및 실제 포일 길이에 따라 호환성을 확인해야 합니다.보드 클램프 블레이드항목설명브랜드 참조
DEK
주요 부품 번호
| 교차 참조 번호 | 일부 재고에서 나타날 수 있는 관련 참조 |
|---|---|
| 추가 참조 | 03128529 |
| 공칭 길이 | 500mm |
| 대체 이름 | 포일 심 |
| 공칭 길이 | 보드 클램프 블레이드 |
| 제품 범주 | SMT 솔더 페이스트 프린터 예비 부품 |
| 설치 위치 | PCB 운송 및 클램핑 영역 |
| 설치 영역 | 부품 번호 참조는 기계 세대, 공급업체 데이터베이스, 개정 또는 과거 번호 지정 시스템에 따라 다를 수 있습니다. 불확실한 경우 고객은 설치된 부품 및 기계 명판 사진을 제공해야 합니다. |
| 응용 분야 | 스텐실 인쇄 중 PCB 가장자리 지지 |
| 호환 장비 | 호환 DEK 02i, 03i 및 선택된 Horizon 구성 |
| 확인 요구 사항 | 부품 번호, 길이 및 클램프 구성 확인 |
| 03128529를 사용하는 프린터 구성 | 보드 클램프 포일은 PCB 운송 레일 근처에서 작동하며 PCB 가장자리와 반복적으로 접촉하거나 지지합니다. 지속적인 생산 주기, 기계적 압력, 부적절한 조정 및 오염은 점진적으로 모양과 성능에 영향을 미칠 수 있습니다. |
| 클램프 포일 고장의 일반적인 원인 | 원인 |
| 가능한 결과 | 장기적인 기계적 사이클링 |
잘못된 레일 조정
| PCB 충돌 | 구부러지거나 손상된 포일 가장자리 |
| 과도한 클램프 힘 | 왜곡 또는 조기 마모 |
| 솔더 페이스트 오염 | 움직임 제한 또는 불안정한 지지 |
| 잘못된 설치 | 불균일한 PCB 높이 또는 정렬 불량 |
| 잘못된 포일 길이 | 운송 또는 클램핑 움직임 방해 |
| 부적절한 청소 도구 | 긁힘, 버 또는 표면 손상 |
| 반복적인 취급 | 유지보수 중 우발적인 구부러짐 |
| 관련 클램프 부품 손상 | 포일에 전달되는 비정상적인 압력 |
| 작은 변형은 육안 검사 중에 사소해 보일 수 있지만 PCB 안착 및 인쇄 반복성에 영향을 미칠 수 있습니다. 고밀도 PCB 어셈블리, 미세 피치 부품 및 좁은 스텐실 구멍은 불안정한 보드 지지에 특히 민감합니다. | 마모된 보드 클램프 포일의 일반적인 징후 |
| 생산 및 유지보수 팀은 다음 조건 중 하나 이상이 발생할 때 클램프 어셈블리를 검사해야 합니다: | 인쇄 중 PCB 가장자리가 약간 들립니다. |
| 인쇄 주기 사이에 보드 정렬이 변경됩니다. | PCB 가장자리 근처에서 솔더 페이스트 증착이 일관되지 않습니다. |
보드가 지지 시스템에 평평하게 놓이지 않습니다.
PCB 운송 경로가 덜 안정적입니다.
생산 가치
인쇄 중 움직임 감소에 도움
일관된 가장자리 지지
| 향상된 인쇄 반복성 | 안정적인 페이스트 증착 유지에 도움 |
| 정렬 변화 감소 | 정확한 보드 위치 지정 지원 |
| 부드러운 운송 전환 | 레일 영역에서의 간섭 방지에 도움 |
| 안정적인 클램핑 작용 | 정상적인 기계 작동 복원 |
| 낮은 결함 위험 | 인쇄 관련 재작업 감소에 도움 |
| 빠른 유지보수 교체 | 불필요한 기계 가동 중지 시간 최소화 |
| 교차 참조 가용성 | 예비 부품 식별 단순화 |
| 예방 유지보수에 적합 | 계획된 프린터 서비스 지원 |
| 클램프 포일은 모든 솔더 페이스트 인쇄 결함에 대한 독립적인 수정으로 간주되어서는 안 됩니다. 적절한 스텐실 상태, 스퀴지 압력, 보드 지지, 프린터 보정, 레일 폭 및 PCB 휨도 제어해야 합니다. | 사양 |
| 사양 | 세부 정보 |
| 제품 유형 | 보드 클램프 포일 어셈블리 |
주요 부품 번호
| 참조 부품 번호 | 215607 |
| 추가 부품 번호 | 03128529 |
| 공칭 길이 | 500mm |
| 기능 유형 | 포일 심 |
| 응용 장비 | 보드 클램프 블레이드 |
| 설치 영역 | 부품 번호 참조는 기계 세대, 공급업체 데이터베이스, 개정 또는 과거 번호 지정 시스템에 따라 다를 수 있습니다. 불확실한 경우 고객은 설치된 부품 및 기계 명판 사진을 제공해야 합니다. |
| 주요 기능 | PCB 가장자리 지지 및 고정 |
| 공급 구성 | 일반적으로 한 쌍 또는 일치하는 세트로 공급됨 |
| 조건 옵션 | 새 오리지널 또는 호환 유형, 견적에 따름 |
| 재료 설명 | 정밀 금속 포일/심 구조 |
| 정확한 재료 등급 | 주문 사양에 따라 확인 |
| 표면 요구 사항 | 유해한 버가 없는 매끄러운 작업 가장자리 |
| 치수 확인 | 설치 전에 권장됨 |
| 포장 | 보호용 개별 포장 |
| 검사 | 배송 전 외관 및 치수 확인 |
| 서비스 유형 | 교체 및 예방 유지보수 예비 부품 |
| 장착 지점 | 기계 구성 확인 필요 |
| 식별 지원 제공 | 부품 번호, 기계 모델 및 제품 사진별 |
| 중요 사양 공지 | "500mm" 지정은 공칭 클램프 포일 길이를 나타냅니다. 최대 인쇄 가능 PCB 폭 또는 총 기계 레일 폭으로 자동 해석해서는 안 됩니다. 실제 기계 기능은 프린터 모델, 운송 시스템, 설치된 레일 구성 및 생산 설정에 따라 달라집니다. |
| 부품 번호 교차 참조 가이드 | 참조 |
| 설명 | 137516 |
215607500mm 보드 클램프 포일 어셈블리에 대한 교차 참조03128529
| 03128529-01 | 일부 재고에서 나타날 수 있는 관련 참조 |
| 500mm | 공칭 포일 어셈블리 길이 |
| 포일 심 | 일반적인 대체 제품 설명 |
| 보드 클램프 블레이드 | 대체 시장 설명 |
| 보드 클램프 포일 | 공급업체에서 사용하는 표준 제품 설명 |
| 부품 번호 참조는 기계 세대, 공급업체 데이터베이스, 개정 또는 과거 번호 지정 시스템에 따라 다를 수 있습니다. 불확실한 경우 고객은 설치된 부품 및 기계 명판 사진을 제공해야 합니다. | 응용 분야 |
| 137516 보드 클램프 포일은 호환 DEK 솔더 페이스트 프린터의 PCB 취급 및 클램핑 시스템에 사용됩니다. | 일반적인 장비 응용 분야 |
| DEK 02i 솔더 페이스트 프린터 구성 | DEK 03i 솔더 페이스트 프린터 구성 |
| 선택된 DEK Horizon 프린터 구성 | 137516 클램프 참조를 사용하는 기계 |
215607 클램프 어셈블리 참조를 사용하는 기계
강성 PCB를 처리하는 SMT 인쇄 라인
| 통신 장비 | 네트워크, 통신 및 신호 처리 보드 |
| 의료 전자 제품 | 모니터링 및 진단 장비 PCB |
| LED 제조 | 조명 드라이버 및 LED 제어 보드 |
| 전력 전자 제품 | 전원 공급 장치, 컨버터 및 제어 어셈블리 |
| 가전 제품 | 컨트롤러 보드 및 인터페이스 모듈 |
| 항공 우주 공급망 | 특수 저용량 전자 어셈블리 |
| EMS 제조 | 다중 고객 PCB 조립 생산 |
| 작동 방식 | 보드 클램프 포일은 프린터의 PCB 운송 및 지지 시스템의 일부로 작동합니다. |
| 작동 순서 | PCB가 컨베이어 시스템을 통해 프린터로 들어갑니다. |
| 센서가 인쇄 영역 내부의 PCB 위치를 감지합니다. | 운송 레일이 프로그래밍된 위치에서 PCB를 멈춥니다. |
| 보드 지지 및 클램핑 메커니즘이 작동합니다. | 포일이 PCB 가장자리를 지지하거나 고정합니다. |
인쇄 테이블이 PCB를 스텐실 쪽으로 들어 올립니다.
컨베이어 레일은 왜곡 없이 PCB를 고정해야 합니다.
클램프 메커니즘은 보드를 방해하지 않고 해제되어야 합니다.
잘못된 클램핑과 관련된 가능한 인쇄 문제
불충분한 페이스트
| 페이스트 번짐 | 분리 중 보드 이동 |
| 브릿징 | 정렬 불량 또는 불안정한 지지 |
| 불완전한 구멍 | 불균일한 보드-스텐실 접촉 |
| 가장자리 영역 결함 | 잘못된 PCB 가장자리 지지 |
| 반복적인 등록 오류 | 클램프 변형 또는 잘못된 설정 |
| 보드 긁힘 | 버 또는 손상된 포일 표면 |
| 컨베이어 중단 | 잘못된 포일 설치 또는 길이 |
| 여러 인쇄 매개변수가 유사한 결함을 유발할 수 있으므로 유지보수 직원은 수정 조치를 결정하기 전에 전체 클램핑 및 지지 시스템을 확인해야 합니다. | 올바른 보드 클램프 포일 선택 방법 |
| 시각적 외관만으로 선택하면 잘못 설치될 수 있습니다. 여러 DEK 클램프 포일은 유사해 보일 수 있지만 길이, 장착 배열, 개정 또는 응용 분야가 다를 수 있습니다. | 선택 체크리스트 |
| 확인 항목 | 필요한 정보 |
| 원래 부품 번호 | 137516, 215607, 03128529 또는 다른 번호 |
공칭 길이
기계 모델
| 기계 일련 번호 | 구성 확인에 권장됨 |
| 설치된 레일 유형 | 표준, 퀵 핏 또는 특수 구성 |
| 공급 수량 | 한 개, 한 쌍 또는 전체 어셈블리 |
| 호환성 공지: | 전면, 후면 및 장착 지점 이미지 |
| DEK 및 관련 기계 이름은 제품 호환성 및 응용 분야를 식별하는 데만 사용됩니다. 모든 상표는 해당 소유자의 것입니다. | 구멍 위치 및 고정 구조 |
| 기존 포일 치수 | 길이, 너비 및 장착 거리 |
| 필요한 조건 | 새 오리지널 또는 호환 새 제품 |
| 생산 요구 사항 | 표준 교체 또는 긴급 고장 |
| 관련 손상 부품 | 클램프 본체, 레일, 실린더 또는 패스너 |
| 권장 문의 정보 | 더 빠르고 정확한 견적을 위해 다음을 보내주십시오: |
| 필요한 부품 번호. | 프린터 모델 및 일련 번호. |
| 기계 명판 사진. | 제거된 클램프 포일 사진. |
| 전체 길이 측정. | 장착 지점의 근접 사진. |
오리지널 또는 호환 조건 선호도.
일부 중간 길이 레일 배열에 사용됨
특정 기계 구성에 사용됨
| 500mm 클램프 포일 | 137516 / 215607 / 03128529와 관련됨 | |
| 520mm 포일 또는 심 | 다른 퀵 핏 클램프 구성일 수 있음 | |
| 치수가 비슷하다고 해서 500mm 포일을 520mm 포일로 교체하지 마십시오. 장착 위치, 프로파일 및 기계적 이동의 차이는 기계 작동에 영향을 미칠 수 있습니다. | 오리지널 및 호환 공급 옵션 | |
| 재고, 예산 및 유지보수 요구 사항에 따라 다른 소싱 옵션을 사용할 수 있습니다. | 공급 옵션 | |
| 권장 응용 분야 | 오리지널 새 제품 | |
| 오리지널 제조업체 공급을 원하는 고객 | 호환 새 제품 |
비용 통제 유지보수 및 생산 교체
오래되거나 드문 구성
| 일치하는 쌍 | 양쪽 모두 유사한 마모를 보이는 경우 권장 |
| 긴급 교체 | 긴급 기계 고장 요구 사항 |
| 예방 유지보수 재고 | 계획된 예비 부품 재고 |
| 오리지널 새 제품 옵션 | 생산 라인에서 엄격한 오리지널 부품 제어, 내부 검증 또는 특정 고객 승인이 필요한 경우 오리지널 새 부품이 선호될 수 있습니다. |
| 호환 새 제품 옵션 | 호환 새 클램프 포일은 유지보수 비용을 통제하려는 공장에 실용적인 옵션을 제공할 수 있습니다. 생산 사용 전에 치수 적합성, 직선성, 장착 구조 및 기능 작동을 확인해야 합니다. |
| 최종 견적에는 공급된 상태가 명확하게 명시되어야 고객이 정보에 입각한 구매 결정을 내릴 수 있습니다. | 설치 지침 |
| 설치는 숙련된 SMT 프린터 유지보수 담당자가 수행해야 합니다. | 권장 설치 절차 |
필요한 전원 및 공기 공급을 분리하거나 차단합니다.
주변 레일 및 클램프 부품을 검사합니다.
장착 영역 주변의 오염을 제거합니다.
새 부품과 기존 부품을 나란히 비교합니다.
평행 위치 확인
| 패스너 확인 | 느슨해짐 검사 |
| 클램프 움직임 | 부드러운 결합 및 해제 확인 |
| PCB 접촉 영역 | 표시 또는 비정상적인 압력 확인 |
| 레일 검사 | 충돌 또는 운송 손상 확인 |
| 쌍 상태 | 마모가 불균일할 때 모두 교체 |
| 예비 재고 | 중요 기계용 검증된 세트 보관 |
| 유지보수 기록 | 설치 날짜 및 검사 결과 기록 |
| 청소 조언 | 공장의 장비 유지보수 절차에서 승인한 청소 재료를 사용하십시오. 포일 프로파일을 변경하거나 버를 생성할 수 있는 공격적인 긁힘 또는 제어되지 않은 연마는 피하십시오. |
| 청소 후 프린터를 작동하기 전에 부품이 건조하고 느슨한 섬유가 없는지 확인하십시오. | 품질 관리 |
| 공급되는 각 보드 클램프 포일은 배송 전에 한 번, 설치 전에 다시 한 번 확인해야 합니다. | 제안된 검사 항목 |
| 부품 번호 확인 | 공칭 길이 확인 |
직선성
장착 지점 상태
표면 청소
| 식별 지원 제공 | 눈에 띄는 구부러짐 또는 균열 없음 |
| 장착 지점 | 제거된 부품과 일치 |
| 작업 가장자리 | 매끄럽고 손상되지 않음 |
| 시험 장착 | 강제 수정 없이 설치됨 |
| 기능 테스트 | 클램프 및 컨베이어가 정상적으로 작동함 |
| 최종 기계 성능은 고객의 정상적인 생산 조건에서 확인해야 합니다. | 포장 및 배송 |
| 보드 클램프 포일은 비교적 긴 정밀 부품이므로 운송 중 구부러짐을 방지해야 합니다. | 표준 포장 공정 |
| 제품을 청소하고 검사합니다. | 작업 표면을 보호합니다. |
| 쌍으로 된 구성 요소를 분리합니다. | 부품을 긁힘 방지 재료로 감쌉니다. |
부품을 단단한 보호 포장 안에 고정합니다.
수출 상자 안에 포장합니다.
수출 포장
기존 부품 사진 및 기계 정보를 제공하면 영업 팀이 제품을 더 효율적으로 확인할 수 있습니다.
고객은 프린터 부품을 다른 SMT 기계 부품과 결합하여 구매 및 운송 비용을 절감할 수 있습니다.
단계
공급업체 조치
부품 번호 및 기계 모델 전송
확인
| 호환성 확인 | 견적 | 수량 및 상태 확인 |
| 가격 및 배송 견적 | 주문 | 견적 또는 구매 주문 승인 |
| 상품 준비 | 검사 | 검사 정보 요청 |
| 배송 전 제품 확인 | 배송 | 배송 주소 확인 |
| 수출 포장 준비 | 설치 | 부품 설치 및 테스트 |
| 식별 지원 제공 | 후속 조치 | 장착 문제 보고 |
| 제공된 정보 검토 | 자주 묻는 질문 | Q1: DEK 137516과 215607은 같은 보드 클램프 포일인가요? |
| 이들은 500mm 보드 클램프 포일 어셈블리에 대한 교차 참조 번호로 일반적으로 사용됩니다. 참조 번호 03128529도 공급업체 데이터베이스에 나타날 수 있습니다. 번호는 기계 개정에 따라 다를 수 있으므로 주문 전에 원래 부품, 기계 모델 및 설치된 구성을 확인하십시오. | Q2: 이 제품은 한 개 또는 한 쌍으로 공급되나요? | 500mm 보드 클램프 포일은 일반적으로 일치하는 쌍으로 공급되지만 포장 및 공급 수량은 다를 수 있습니다. 견적 요청 시 한 개, 한 쌍 또는 전체 클램프 어셈블리가 필요한지 명시하십시오. |
| Q3: 이 클램프 포일을 모든 DEK 프린터에 사용할 수 있나요? | 아니요. 137516, 215607 또는 03128529 참조와 해당 500mm 클램프 구성을 사용하는 호환 프린터에 사용됩니다. DEK 브랜드 이름만으로 선택해서는 안 됩니다. | Q4: 구매 전에 호환성을 어떻게 확인할 수 있나요? |
포일이 구부러지거나 금이 가거나 긁히거나 느슨해지거나 PCB를 고르게 지지할 수 없을 때 교체를 권장합니다. PCB 충돌, 비정상적인 레일 움직임 또는 설명할 수 없는 가장자리 영역 인쇄 결함 후에도 검사해야 합니다.
가격, 가용성, 호환 모델 확인 또는 SMT 예비 부품 통합 주문의 경우 다음 정보를 보내주십시오:
기계 모델
필요한 수량
배송 국가
