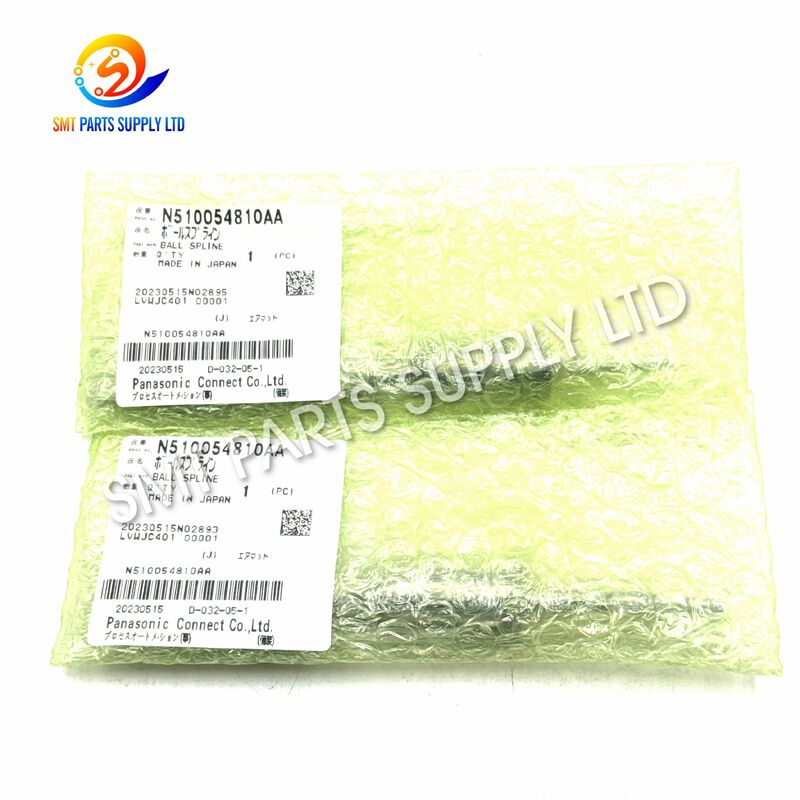

CM402 CM602용 Panasonic N510054810AA H8 볼 스플라인

이 파나소닉 N510054810AA N510002505AA H8 헤드 볼 스플라인은 호환되는 CM402 및 CM602 SMT 픽앤플레이스 기계 H8 헤드 어셈블리에 사용되는 정밀 기계 안내 부품입니다. 주요 기능은 플레시먼트 헤드 내부에서 부드럽고 정확하게 제어되는 직선 운동을 안내하는 동시에 원치 않는 방사형 또는 회전 유격을 제한하는 데 도움이 됩니다.

고속 SMT 생산 중 플레시먼트 헤드는 지속적인 픽업, 이송, 위치 지정 및 장착 사이클을 수행합니다. 따라서 안정적인 기계적 안내는 일관된 헤드 움직임을 유지하는 데 필수적입니다. 마모되거나 오염되거나 손상되거나 느슨한 볼 스플라인은 비정상적인 움직임 저항, 기계적 진동, 헤드 간극 또는 위치 지정 불안정성에 기여할 수 있습니다.

이 H8 헤드 볼 스플라인은 기계 유지 보수, 플레시먼트 헤드 재구축, 예방 서비스 및 마모된 기계 모션 부품 교체에 적합합니다. 정확한 선택을 위해 구매자는 주문 전에 기존 부품 번호, H8 헤드 구성 및 기계 모델을 확인해야 합니다.

H8 플레시먼트 헤드는 반복적인 가속, 감속, 수직 운동 및 기계적 하중 하에서 지속적으로 작동합니다. 장기간 생산 기간 동안 볼 스플라인은 점진적으로 마모될 수 있습니다.

1. 장기적인 기계적 마모

스플라인 샤프트와 내부 롤링 요소 간의 반복적인 움직임은 원래의 기계적 간극을 점진적으로 변경할 수 있습니다.

마모가 증가함에 따라 헤드 메커니즘에 비정상적인 느슨함이나 일관되지 않은 움직임이 발생할 수 있습니다.

2. 불충분한 윤활

정밀 직선 운동 부품에는 적절한 윤활 조건이 필요합니다.

불충분한 윤활은 마찰을 증가시키고 추가 저항을 생성하며 스플라인 접촉면의 마모를 가속화할 수 있습니다.

3. 먼지 및 오염

SMT 생산 환경에는 미세 먼지, 그리스 잔여물, 부품 파편 또는 기타 오염 물질이 포함될 수 있습니다.

움직이는 영역으로 이물질이 들어가면 부드러운 볼 순환과 헤드 이동을 방해할 수 있습니다.

4. 플레시먼트 헤드 충돌

노즐 충돌, PCB 접촉, 피더 간섭 또는 우발적인 기계적 충격은 헤드 어셈블리를 통해 충격을 전달할 수 있습니다.

강한 충격은 볼 스플라인 정렬에 영향을 미치거나 관련 기계 부품을 손상시킬 수 있습니다.

5. 잘못된 유지 보수

헤드 서비스 중 부적절한 분해, 설치 힘, 정렬 불량 또는 부적합한 윤활은 볼 스플라인 수명을 단축시킬 수 있습니다.

6. 높은 작동 시간

대량 생산에서 지속적으로 작동하는 기계는 자연스럽게 많은 수의 플레시먼트 사이클을 축적합니다.

구형 CM402 및 CM602 기계의 경우 예방 유지 보수의 일부로 기계 헤드 부품을 주기적으로 검사해야 합니다.

이러한 증상은 베어링, 샤프트, 모터, 센서, 노즐 홀더, 보정 또는 기타 헤드 부품에서도 발생할 수 있습니다. 교체 전에 완전한 기계 진단이 권장됩니다.

마모된 H8 헤드 볼 스플라인을 올바르게 일치하는 부품으로 교체하면 플레시먼트 헤드 내부의 제어된 기계적 움직임을 복원하는 데 도움이 될 수 있습니다.

권장 유지 보수 프로세스는 다음과 같습니다.

1단계 – 헤드 움직임 검사

H8 헤드 움직이는 부분이 정상 스트로크를 통해 부드럽게 이동하는지 확인합니다.

2단계 – 기계적 간극 확인

비정상적인 측면 유격, 회전 느슨함, 진동 또는 일관되지 않은 저항을 검사합니다.

3단계 – 윤활 상태 검사

스플라인 및 관련 정밀 부품에 적합한 윤활이 유지되었는지 확인합니다.

4단계 – 관련 부품 확인

볼 스플라인은 다른 헤드 메커니즘과 함께 작동합니다. 베어링, 샤프트, 홀더, 장착 부품, 스프링 및 구동 부품도 검사해야 합니다.

5단계 – 원래 부품 번호 확인

제거된 부품을 N510054810AA 및 N510002505AA 참조와 비교한 후 주문하십시오.

6단계 – 올바르게 설치

설치는 SMT 플레시먼트 헤드 유지 보수 및 정밀 기계 어셈블리에 익숙한 기술자가 수행해야 합니다.

7단계 – 테스트 및 보정

교체 후 기계를 정상 생산으로 복귀시키기 전에 움직임의 부드러움, 기계 보정, 노즐 작동 및 시험 플레시먼트 성능을 확인합니다.

선택 참고: N510054810AA 및 N510002505AA는 원래 설치된 부품과 비교하여 확인해야 합니다. 기계 개정 및 헤드 구성이 다를 수 있으므로 기계 모델만으로 상호 교환 가능성을 가정하지 마십시오.

N510054810AA / N510002505AA H8 헤드 볼 스플라인은 주로 고속 SMT 플레시먼트 장비 유지 보수에 사용됩니다.

CM402 헤드 유지 보수

과도한 유격, 거친 이동, 오염 또는 마모가 확인된 호환 CM402 H8 플레시먼트 헤드 서비스에 적합합니다.

CM602 헤드 유지 보수

원래 부품 번호와 H8 헤드 사양을 확인한 후 호환 CM602 헤드 구성에 사용됩니다.

플레시먼트 헤드 재구축

전문 SMT 서비스 회사는 정밀 기계적 움직임 복원이 필요한 플레시먼트 헤드를 재구축할 때 볼 스플라인을 사용할 수 있습니다.

예방 유지 보수

가동 시간이 긴 기계의 경우 볼 스플라인 검사를 예정된 헤드 유지 보수 프로그램에 통합할 수 있습니다.

일반적인 산업

볼 스플라인은 원치 않는 상대 회전 및 측면 움직임을 제어하면서 부드러운 축 방향 움직임을 허용하도록 설계된 정밀 직선 운동 부품입니다.

H8 플레시먼트 헤드 메커니즘 내부에서 볼 스플라인은 움직이는 부분을 정의된 직선 경로를 따라 안내합니다.

작동 순서

1. 기계가 움직임 명령을 보냅니다.

제어 시스템은 다음 픽업 또는 플레시먼트 작업에 필요한 위치를 결정합니다.

2. 헤드 구동 메커니즘이 움직임을 생성합니다.

모터 및 관련 변속기 부품이 헤드 메커니즘을 움직입니다.

3. 볼 스플라인이 움직이는 부분을 안내합니다.

스플라인은 제어된 축 방향 움직임을 유지하고 메커니즘 정렬을 유지하는 데 도움이 됩니다.

4. 롤링 요소가 마찰을 줄입니다.

내부 볼 구조는 단순한 슬라이딩 가이드보다 낮은 저항으로 반복적인 움직임을 허용합니다.

5. 노즐이 필요한 위치에 도달합니다.

안정적인 기계적 안내는 반복 가능한 픽업 및 플레시먼트 움직임을 지원합니다.

간소화된 SMT 작동 프로세스는 다음과 같습니다.

부품 픽업 → 헤드 이동 → 인식 → PCB 위치 지정 → 부품 플레시먼트 → 헤드 복귀

지속적인 생산 중에 이 사이클은 수천 번 반복됩니다. 따라서 스플라인 상태를 양호하게 유지하는 것은 일관된 기계적 성능에 기여합니다.

정밀 SMT 헤드 부품은 외관이 유사하지만 기계 사양이 다를 수 있으므로 올바른 일치가 중요합니다.

1. 부품 번호 확인

기존 부품이 다음으로 식별되는지 확인합니다.

• N510054810AA
• N510002505AA

외관만으로 주문하는 것은 권장되지 않습니다.

2. 기계 확인

기계가 다음인지 확인합니다.

• CM402
• CM602

3. H8 헤드 구성 확인

이 제품은 호환되는 H8 헤드 애플리케이션용입니다. 다른 플레시먼트 헤드 유형은 다른 스플라인 어셈블리를 사용할 수 있습니다.

4. 원래 부품 비교

식별이 불확실한 경우 다음을 보여주는 사진을 제공하십시오.

• 완전한 볼 스플라인
• 두 샤프트 끝
• 설치 위치
• 기존 마킹
• 관련 헤드 어셈블리

5. 교체 전 진단

6. 관련 헤드 부품 검사

구형 H8 헤드를 재구축할 때 다른 마모 부품도 동시에 검사하는 것이 좋습니다.

이렇게 하면 다른 기계 부품이 마모된 상태로 남아 있는 동안 하나의 부품만 교체하여 발생하는 반복적인 기계 가동 중지 시간을 줄일 수 있습니다.

볼 스플라인은 정밀 기계 어셈블리 내에서 작동하므로 올바른 설치 및 유지 보수가 중요합니다.

Q1: N510054810AA H8 헤드 볼 스플라인의 주요 목적은 무엇입니까?

주요 목적은 호환되는 H8 플레시먼트 헤드 어셈블리 내에서 제어된 직선 움직임을 안내하는 것입니다. 기계적 정렬을 유지하고 원치 않는 유격을 줄이며 SMT 부품 픽업 및 플레시먼트 중 부드러운 반복 움직임을 지원하는 데 도움이 됩니다.

Q2: 이 볼 스플라인은 CM402와 CM602 모두에 적합합니까?

CM402 및 CM602 기계와 관련된 호환 H8 헤드 애플리케이션에 참조됩니다. 그러나 기계 및 헤드 개정이 다를 수 있으므로 주문 전에 기존 부품 번호와 헤드 구성을 확인해야 합니다.

Q3: H8 헤드 볼 스플라인은 언제 교체해야 합니까?

검사 결과 과도한 기계적 간극, 거친 움직임, 진동, 비정상적인 소음, 오염 손상, 일관되지 않은 헤드 이동 또는 스플라인 및 관련 기계 부품의 눈에 띄는 마모가 발견되면 교체가 필요할 수 있습니다.

Q4: N510054810AA와 N510002505AA는 정확히 같은 부품입니까?

이 애플리케이션에 대한 관련 참조로 사용될 수 있지만, 교체 전에 설치된 부품, 기계 구성 및 사용 가능한 유지 보수 문서를 확인하여 직접적인 상호 교환 가능성을 확인해야 합니다.

Q5: 견적을 위해 어떤 정보를 제공해야 합니까?

필요한 부품 번호, 기계 모델, H8 헤드 유형, 수량, 선호하는 상태, 배송 국가 및 가능한 경우 기존 부품 사진을 제공해 주십시오. 이러한 세부 정보는 일치 정확도와 견적 효율성을 향상시키는 데 도움이 됩니다.

필요한 N510054810AA / N510002505AA H8 헤드 볼 스플라인 CM402 또는 CM602용?

다음 정보를 보내주십시오:

• 필요한 부품 번호
• 기계 모델
• H8 헤드 정보
• 필요한 수량
• 선호하는 상태
• 배송지
• 가능한 경우 기존 부품 사진

부품 식별, 재고 확인, 견적, 리드 타임, 관련 H8 헤드 예비 부품 및 국제 배송 준비에 도움을 드릴 수 있습니다.현재 가용성, 가격 및 일치 확인에 대한 문의를 보내주십시오.
