| 브랜드 이름: | MITSUBISHI |
| 모델 번호: | HC-BH0336LW4-S4 |

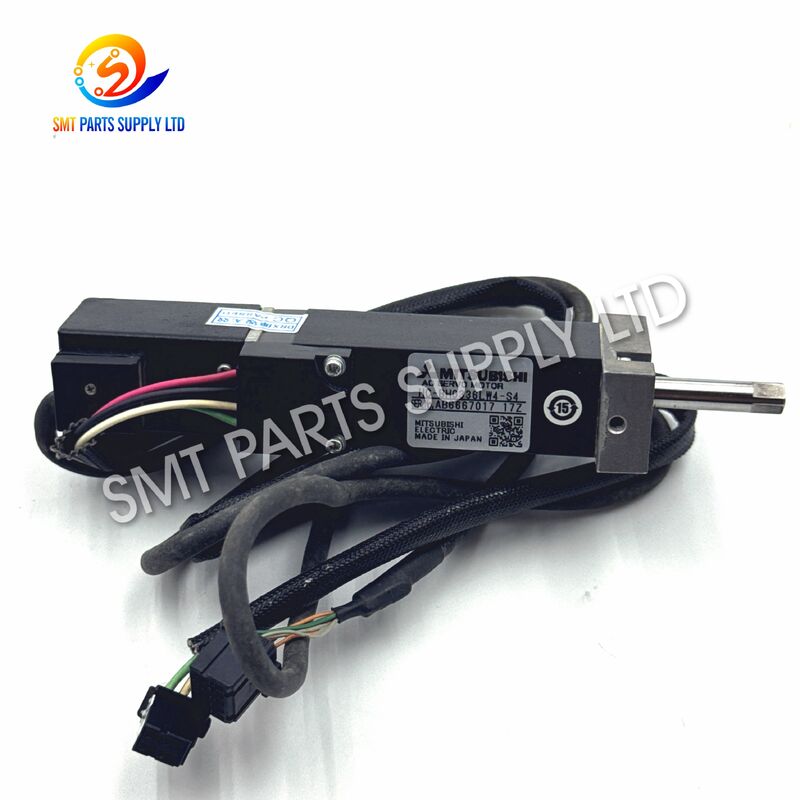

JUKI HC-BH0336LW4-S4 30W FX-3 시리즈 Z축 서보 모터 40048065
JUKI 40048065 HC-BH0336LW4-S4는 호환되는 FX-3 시리즈 SMT 배치 기계의 Z축 이동 시스템에 설계 된 컴팩트 30W 서보 모터입니다. 고속 전자 조립 중에,Z축은 노즐 접근에 필요한 수직 움직임을 제어합니다., 부품 픽업, 머리의 복귀, PCB 접근 및 제어 된 부품 배치.
안정적인 Z축 성능은 일관된 픽업 높이, 배치 높이 및 머리 반응 유지에 필수적입니다. 원래 모터가 마비되거나 과열되거나 전기적으로 불안정되면,기계는 위치 알람을 경험할 수 있습니다., 불규칙한 수직 이동, 픽업 장애 또는 예상치 못한 생산 중단.
부품 번호 40048065 및 전체 모터 모델 HC-BH0336LW4-S4로 식별 된 이 대체 부품은 SMT 공장, 장비 서비스 회사,호환 가능한 배치 장비를 유지 관리하는 예비 부품 유통업체 및 전자제품 제조업체주문하기 전에, 고객은 완전한 라벨, 모터 후임, 커넥터 배열, 케이블 방향 및 기계 구성을 확인해야합니다.
| 식별 항목 | 제품 정보 |
|---|---|
| 제품 이름 | Z축 서보 모터 |
| 장비 브랜드 참조 | JUKI |
| 부문 번호 | 40048065 |
| 모터 모델 | HC-BH0336LW4-S4 |
| 가등식 출력 | 30W |
| 모터 타입 | AC 서보 모터 |
| 축 적용 | Z축 |
| 주요 기계 가족 | FX-3 시리즈 |
| 전형적인 기계 모델 | FX-3, FX-3R 및 관련 구성 |
| 주요 기능 | 배치머리의 수직 위치 |
| 장비 분류 | SMT 픽 앤 플래시 머신 |
| 공급 조건 | 새거나 시험용, 가격표가 가능합니다. |
| 최소 주문량 | 한 조각 |
| 검사 | 출하 전에 사용 가능 |
| 포장 | 수출 보호용 카튼 |
부품 번호, 모델 후자 및 물리적 외모가 함께 확인되어야 합니다. 동일한 가속력 또는 유사한 가구를 가진 모터는 자동으로 교환되지 않습니다.
KE-2070 또는 KE-2080 기계의 경우 고객은 주문하기 전에 기존 모터 라벨과 커넥터 사진을 제공해야합니다.호환성은 기계 이름이나 등급 전력으로만 확인되지 않아야 합니다..
배치 머리의 Z 축은 모든 생산 교대 동안 많은 수의 반복 가속, 감소, 하락 및 상승 주기를 완료합니다.연속적인 움직임은 모터에 기계적, 전기적 스트레스를 가한다, 케이블, 커넥터 및 전송 부품.
모터 문제 는 충돌, 케이블 고장 또는 과도 한 기계적 부하 후 점진적으로 또는 갑자기 나타날 수 있습니다.
연속적인 SMT 생산은 점차 모터 베어링, 단열, 피드백 부품 및 케이블 연결에 영향을 미칩니다.
오염, 건조 또는 손상된 Z축 메커니즘은 추가 저항을 만듭니다. 모터는 명령 된 움직임을 완료하기 위해 더 많은 노력을 기울여야하며 온도와 전기 부하를 증가시킵니다.
부적절 한 윤활유 는 마찰 을 증가 시킨다. 과도 한 또는 부적절 한 윤활유 는 먼지 를 끌어당길 수 있고, 이동 을 제한 하거나 근처 의 기계 및 전기 부품 을 오염 시킬 수 있다.
반복적 인 배치 머리 움직임 은 모터 와 피드백 케이블 을 수천 번 구부리기도 한다. 외부 케이블 표면 이 정상 으로 보이더라도 내부 전도기 들 이 부러질 수 있다.
열악한 전기 접촉은 모터 전력 또는 피드백 신호를 중단 할 수 있습니다. 이것은 간헐적 인 경보, 불안정한 움직임 또는 기계 초기화 중에 고장을 일으킬 수 있습니다.
세르보 제어 시스템은 정확한 피드백에 의존합니다. 불안정한 피드백 신호는 위치 오류, 진동, 불규칙한 움직임 또는 반복 된 홈링 문제를 일으킬 수 있습니다.
부적절 한 노즐 높이, 손상 된 피더, 부적절 한 부품 데이터 또는 프로그래밍 오류 는 머리 충돌 을 일으킬 수 있다. 갑작스러운 충돌 은 모터, 결합 또는 Z 축 변속기 를 손상 시킬 수 있다.
부적절한 정렬, 불규칙한 고정 고정, 강제 연결 장치 설치 또는 잘못된 케이블 라우팅은 모터 서비스 수명을 줄일 수 있습니다.
제한된 움직임, 바람화 불량 또는 비정상적인 부하 하에서 지속적인 작업은 과열을 유발하고 내부 악화를 가속화 할 수 있습니다.
외관이나 출력 전력만으로 모터를 선택하면 커넥터 불일치, 피드백 오류, 장착 문제 또는 서보 알람이 발생할 수 있습니다.
| 실패 증상 | 가능한 원인 | 권고된 검사 |
| Z축 서보 알람 | 모터, 케이블, 드라이버 또는 피드백 오류 | 경보 코드를 기록하고 연결을 검사 |
| 불안정한 수직 움직임 | 인코더 불안정성 또는 기계 저항 | 모터 피드백 및 Z축 가이드 확인 |
| 비정상적인 소음 | 베어링 마모, 충돌 또는 오차 | 모터 및 변속기 부품 검사 |
| 반복적 로밍 실패 | 피드백, 센서 또는 케이블 문제 | 원천 센서와 모터 피드백을 확인 |
| 과도 한 온도 | 과부하 또는 제한된 이동 | 기계적 부하와 윤활을 검사합니다. |
| 픽업 높이 오류 | Z축 위치 오차 | 모터 반응 및 캘리브레이션을 확인 |
| 배치 높이 변동 | 기계적 마모 또는 서보 불안정성 | 머리의 메커니즘과 모터를 검사 |
| 간헐적인 동작 | 부러진 케이블 선도자 또는 느슨한 커넥터 | 연속성 및 커넥터 검사 |
| 이동 도중 의 진동 | 연결 또는 베어링 문제 | 정렬 및 장착 확인 |
| 예상치 못한 기계 정지 | 세르보 보호 활성화 | 경보 역사 및 축 상태를 검토합니다. |
문제 해결이 설치된 Z축 모터가 결함이 있음을 확인하면 올바르게 식별 된 모델로 교체하면 안정적인 수직 머리 움직임을 회복 할 수 있습니다.
대체 차량은 외모만 고려하지 않고 전체 부품 번호와 모터 모델에 따라 선택되어야 합니다.
이 제품의 주요 식별 정보는 다음과 같습니다.
| 확인 항목 | 요구되는 정보 |
| 부문 번호 | 40048065 |
| 모터 모델 | HC-BH0336LW4-S4 |
| 가등식 출력 | 30W |
| 축 위치 | Z축 |
| 주요 응용 | FX-3 시리즈 배치 장비 |
| 커넥터 구성 | 기존 모터와 일치해야 합니다. |
| 케이블 방향 | 원래 설치와 일치해야 합니다 |
| 마운팅 구조 | 기계 구성과 일치해야 합니다. |
| 라벨 정보 | 전체 모델과 후연이 필요합니다. |
| 이점 | 생산 가치 |
| 안정적인 Z축 이동 | 일관된 수직 머리 위치 지원 |
| 감소 된 서보 경보 | 예상치 못한 기계 중단을 최소화하는 데 도움이됩니다. |
| 정확한 픽업 높이 | 신뢰할 수 있는 컴포넌트 수집을 지원 |
| 제어된 배치 높이 | 안정적인 부품 배치 유지에 도움이 됩니다 |
| 더 쉬운 유지 보수 | 정확 한 식별 은 미래의 교체 를 단순화 한다 |
| 선택 위험 감소 | 부적절한 커넥터 또는 장착 조합을 방지합니다 |
| 생산 회복 속도 가 더 빨라질 것 | 유지보수팀이 기계 작동을 복원하는 데 도움이 됩니다. |
| 예비 부품 표준화 | 조직화된 공장 재고 관리 지원 |
모터 교체가 적절한 경우:
| 사양 | 세부 사항 |
| 제품 분류 | SMT 기계 예비 부품 |
| 제품 종류 | Z축 AC 서보 모터 |
| 장비 참조 | JUKI |
| 부문 번호 | 40048065 |
| 완전 모터 모델 | HC-BH0336LW4-S4 |
| 가등식 출력 | 30W |
| 축 | Z축 |
| 운동 함수 | 수직 배치 머리의 움직임 |
| 주요 기계 시리즈 | FX-3 시리즈 |
| 전형적 사용법 | FX-3 및 FX-3R 구성 |
| 제어 방법 | 닫힌 루프 서보 위치 |
| 설치 위치 | 배치머리 Z축 집합 |
| 장비의 종류 | SMT 픽 앤 플래시 머신 |
| 주요 프로세스 | 구성 요소 수집 및 PCB 배치 |
| 커넥터 요구 사항 | 원래 구성과 일치합니다 |
| 케이블 요구 사항 | 원래 방향과 길이를 일치 |
| 검사 옵션 | 시각적 검사 및 기능적 검사 |
| 사용 가능한 상태 | 새거나 시험용 |
| 주문량 | 1개 또는 대량량 |
| 포장 | 반정적 및 충격 저항성 보호 |
| 선박 | 익스프레스, 항공 화물 또는 지정 운송사 |
| 보증 | 제공된 조건과 가격에 따라 |
| 호환성 확인 | 주문 확인 전에 필요합니다. |
| 기계 모델 | 호환성 | 주문 지침 |
| FX-3 | 1차 등록 신청서 | 부품 번호와 커넥터 확인 |
| FX-3R | FX-3 시리즈의 공통 애플리케이션 | 모터 라벨 및 후자를 확인 |
| FX-3RA | 구성 확인 필요 | 라벨 및 기계에 대한 세부 정보를 제공 |
| KE-2070 | 필요한 확인 | 직접적인 교환성을 가정하지 마십시오. |
| KE-2080 | 필요한 확인 | 기존 모터 사진 제공 |
| 다른 JUKI 모델 | 자동적으로 호환되지 않습니다. | 구매 전에 부품 문서를 확인 |
| 선택 요인 | 올바른 선택 | 잘못된 선택 위험 |
| 부문 번호 | 40048065 일치 | 잘못된 기계 적용 |
| 전체 모델 | 일치 HC-BH0336LW4-S4 | 피드백 또는 커넥터 불일치 |
| 가등식 출력 | 확인 30W | 모터 성능 부진 |
| 축 함수 | Z축 확인 | 잘못된 움직임 기능 |
| 커넥터 | 핀 레이아웃과 잠금 스타일을 일치 | 설치 실패 |
| 케이블 방향 | 원래 라우팅과 일치 | 케이블 간섭 |
| 장착 위치 | 매치 홀과 플랜지 배열 | 기계적 오차 |
| 기계 구성 | 실제 설치된 버전을 확인 | 서보 알람 또는 캘리브레이션 장애 |
| 공급 옵션 | 설명 |
| 새로운 단위 | 생산 라인 교체 및 장기 사용에 적합 |
| 잉여 단위 | 사용되지 않은 산업용 재고, 사용 가능에 따라 |
| 테스트 된 사용된 단위 | 예산에 민감한 유지보수를 위한 점검된 단위 |
| 대용품 주문 | 공장 및 예비 부품 유통업체에 적합합니다. |
| 복합 운송 | 다른 SMT 예비 부품과 함께 포장 할 수 있습니다. |
| 검사 서비스 | 제품 사진 또는 사용 가능한 시험 기록 |
HC-BH0336LW4-S4 모터는 호환되는 SMT 배치 헤드의 수직 Z축 움직임을 제어하는 데 사용됩니다.
Z축은 부품을 집어넣는 지점으로 노즐을 움직이고, 집어넣은 후 부품을 들어올리고, 프로그래밍된 PCB 위치로 낮추고, 배치된 후 머리를 끌어당깁니다.
| 생산 과정 | 운동 기능 |
| 헤드 초기화 | Z축을 필요한 참조 위치로 이동 |
| 구성 요소 접근법 | 먹이기에 대한 노즐을 낮추는 |
| 컴포넌트 픽업 | 프로그램된 픽업 높이를 유지 |
| 머리의 수축 | 진공 픽업 후 구성 요소를 올립니다 |
| 수평 이동 | 안전한 수직 공백을 유지 |
| PCB 접근법 | 보드에 대한 구성 요소를 낮추는 |
| 컴포넌트 배치 | 제어 된 배치 높이를 지원합니다 |
| 사이클 완결 | 다음 구성 요소를 위해 머리를 올립니다 |
| 구매자 유형 | 전형적 요구 사항 |
| SMT 공장 | 응급 또는 예방용 모터 교체 |
| EMS 회사 | 여러 라인 예비 부품 재고 |
| 유지보수 회사 | 수리 및 교체 프로젝트 |
| 장비 판매자 | 판매 후 예비 부품 지원 |
| 부품 유통업체 | 지역 재판매 재고 |
| 리모델링 회사 | 사용 된 기계 복원 |
| 공장 엔지니어링 팀 | 생산 라인 유지 |
| 국제 소싱 회사 | 통합 SMT 부품 구매 |
대체 모터를 보관하는 것은 다음과 같은 경우에 유용할 수 있습니다.
기계 컨트롤러는 세르보 제어 시스템에 움직임을 명령합니다. 세르보 드라이브는 모터에 제어 된 전력을 공급합니다.회전 및 Z축 전송 메커니즘을 이동시키는.
피드백 정보는 컨트롤러에 반환됩니다. 컨트롤러는 실제 위치를 명령된 위치와 비교하고 필요한 높이까지 움직임을 수정합니다.
| 사이클 단계 | Z축 동작 | 요구되는 성능 |
| 준비 | 안전 고도에서 머리를 유지 | 안정적 위치 |
| 피더 접근법 | 노즐을 낮춰 | 정확한 움직임 |
| 픽업 | 프로그램된 픽업 높이 | 반복 가능성 |
| 철회 | 부품을 올립니다. | 반응 운동 |
| 이전 | 안전 허가를 유지합니다. | 위치 안정성 |
| PCB 접근법 | 배치 지점으로 향하는 낮은 | 제어 속도 |
| 배치 | 프로그래밍 된 배치 높이 도달 | 정확한 위치 |
| 반환 | 다음 주기에 대한 상승 | 빠른 반응 |
Z축 모터는 다음과 함께 작동합니다.
모터 교체로 인해 손상된 케이블, 결함된 서보 드라이브, 잡힌 메커니즘, 센서 문제 또는 잘못된 매개 변수로 인한 경보가 해결되지 않을 수 있습니다.
이 목록에 필요한 JUKI 부품 번호는:
40048065
부품 번호는 원본 모터, 기계 부품 기록, 유지 보수 문서 또는 교체 역사에서 확인해야합니다.
전체 모델은 다음과 같습니다.
HC-BH0336LW4-S4
마지막 후자는 중요합니다. 단축 된 HC-BH0336LW4 식별자를 사용하여 모터를 선택하지 마십시오.
오리지널 모터가:
30W
결과물만 일치시키는 것은 충분하지 않지만 중요한 식별 단계입니다.
필요한 구성 요소가Z축 모터.
배치 머리 근처에 설치 된 모터는 다른 움직임을 제어 할 수 있습니다. 다른 축에 대한 모터는 자동으로 교환 할 수 없습니다.
FX-3 시리즈의 애플리케이션에 대해서는 다음을 제공해야 합니다.
KE-2070 또는 KE-2080 기계의 경우 설치된 모터가 검사되기 전에 주문하지 마십시오.
표지판 사진에는 다음과 같은 내용이 분명하게 표시되어야 합니다.
다음의 사진들을 명확하게 제공하십시오.
| 기계적 세부 사항 | 확인 요구 사항 |
| 장착 구멍 | 같은 위치와 거리 |
| 모터 플랜지 | 같은 모양과 크기 |
| 셰프트 구조 | 같은 연결 디자인 |
| 결합 | 같은 설치 방법 |
| 케이블 라우팅 | 같은 방향과 공백 |
| 설치 위치 | 같은 방향 |
| 주택 규모 | 사용 가능한 기계 공간에 적합합니다 |
| 제품 상태 | 권장 사용 방법 |
| 새로운 | 장기적인 생산 교체 |
| 새로운 잉여 | 사용되지 않은 재고 비용 조절 |
| 테스트 사용 | 예산에 민감한 유지보수 |
| 리모델링 | 애플리케이션별 교체 |
| 검사 표본 | 대용량 주문 전 모델 확인 |
지불 전에 확인하세요:
| 요구되는 정보 | 고객 정보 |
| 기계 모델 | ________________________ |
| 기계 일련 번호 | ________________________ |
| 부문 번호 | ________________________ |
| 모터 모델 | ________________________ |
| 축 위치 | ________________________ |
| 요구되는 양 | ________________________ |
| 요구 조건 | ________________________ |
| 목적국 | ________________________ |
| 요구되는 배송 날짜 | ________________________ |
| 모터 레이블 사진 | 제공 / 제공되지 않습니다 |
| 커넥터 사진 | 제공 / 제공되지 않습니다 |
| 현재 경보 코드 | ________________________ |
설치 및 캘리브레이션은 훈련된 SMT 유지보수 직원에 의해 수행되어야 합니다.
| 검사 단계 | 검사 세부 사항 |
| 부품 검증 | 부품 번호 40048065 확인 |
| 모델 검증 | 확인 HC-BH0336LW4-S4 |
| 출력 검증 | 30W 라벨 표시를 확인 |
| 외부 검사 | 가구와 장착 표면을 검사합니다 |
| 커넥터 검사 | 핀, 잠금 및 케이블 상태를 확인 |
| 셰프트 검사 | 가시적인 손상 또는 비정상적인 느슨함을 확인 |
| 케이블 검사 | 체크 절단, 분쇄 및 과도한 구부림 |
| 기능 검사 | 사용 가능한 작동 테스트를 수행 |
| 사진 기록 | 운송 전에 제품의 상태를 기록 |
| 포장물 검사 | 충돌 및 습기 보호 확인 |
엔진은 다음으로부터 보호되어야 합니다.
포장에는 반 정적 봉지, 보호 포장, 거품 완충, 커넥터 보호 및 강화된 수출 카튼이 포함될 수 있습니다.
모터는 호환되는 FX-3 시리즈 SMT 배치 장비에서 Z 축 수직 움직임을 위해 사용됩니다. 노즐 낮추기, 부품 픽업,PCB 조립 중에 머리의 후퇴와 제어된 부품 배치.
호환성이 가정되지 않습니다. KE-2070 또는 KE-2080 기계를 사용하는 고객은 기존 모터 라벨을 제공해야합니다.주문하기 전에 검증하기 위한 완전한 모델 후자와 연결 장치 사진.
기계 모델, 기계 일련 번호, 기존 부품 번호, 전체 모터 모델, 축 위치, 연결 장치 사진, 라벨 사진,필요한 양 및 현재 기계 경보 코드.
흔한 증상으로는 세르보 경보, 불안정한 수직 움직임, 비정상적인 소음, 과도한 온도, 피커프 높이의 변동, 배치 높이의 오류,반복적인 로밍 장애 및 간헐적인 축 작동.
신규, 과잉 또는 테스트 된 사용 된 단위는 현재 재고에 따라 사용할 수 있습니다. 제품 상태, 검사 상태, 보증 조건,포장 및 배달 스케줄은 공식 요약에 확인되어야 합니다..
필요해요JUKI 40048065 HC-BH0336LW4-S4 30W Z축 서보 모터FX-3 시리즈 SMT 배치 기계?
다음을 알려주세요.
우리는 식별 세부 사항을 검토하고 가능한 제품 상태, 검사 정보, 포장 세부 정보 및 배송 옵션을 제공합니다.
상표명표:JUKI 및 관련 기계 모델 참조는 제품 식별 및 장비 호환성을 설명하는 데만 사용됩니다.이 목록은 예비 부품 공급을 위해 독립적으로 작성되었으며 제조업체가 승인 한 공식 판매 페이지를 대표하지 않습니다..
