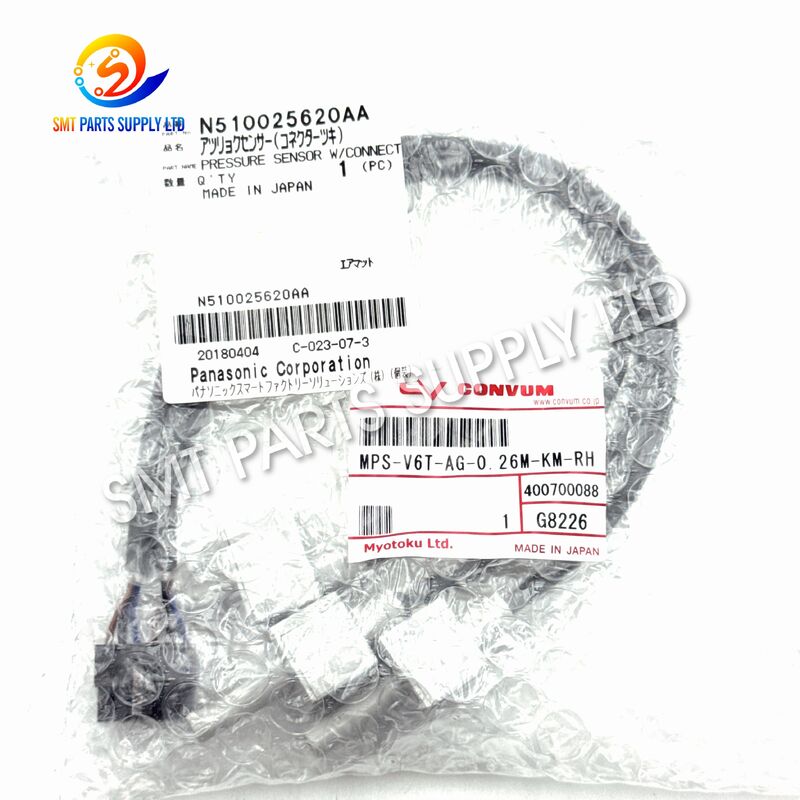

CONVUM MPS-V6T-AG-0.26M-KM-RH Panasonic DT401 압력 센서 N510025620AA KXF0DQXAA00

CONVUM MPS-V6T-AG-0.26M-KM-RH 파나소닉 DT401 압력 센서 N510025620AA KXF0DQXAA00

CONVUM MPS-V6T-AG-0.26M-KM-RH은 파나소닉 DT401 장비의 공압 모니터링 시스템에 사용되는 컴팩트한 진공 압력 센서 어셈블리입니다. 기계 부품 번호 N510025620AA 및 KXF0DQXAA00과 상호 참조되며 기계별 케이블 및 커넥터 구성으로 제공됩니다.

이 센서는 연결된 공압 회로 내의 진공 압력을 모니터링하고 장비 제어 시스템으로 전기 신호를 전송합니다. 이 피드백은 기계가 작동 중에 필요한 진공 조건이 설정되었는지 여부를 결정하는 데 도움이 됩니다.

표준 MPS-V6T 플랫폼은 6mm 튜브 연결을 사용하며 0 ~ -30 inHg 진공 범위에 속합니다. 컴팩트한 하우징, 빠른 응답, 적은 설치 공간 요구 사항으로 자동화된 전자 제조 장비에 적합합니다.

정확한 교체를 위해 고객은 주문 전에 전체 모델 접미사, 기계 모델, 커넥터 모양, 케이블 길이, 공압 포트, 배선 배열 및 원본 센서 사진을 확인해야 합니다.

견적 요청 시 항상 전체 모델 번호를 포함해야 합니다. MPS-V6T 센서 본체만 주문하면 다른 출력 회로, 커넥터 유형, 케이블 구성 또는 설치 배열을 받을 수 있습니다.

전체 센서 어셈블리는 세 가지 중요한 참조를 사용하여 식별할 수 있습니다:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.

세 가지 참조를 모두 사용하면 구매 팀과 유지보수 엔지니어가 비슷하게 보이지만 전기적으로 호환되지 않는 센서를 받을 위험을 줄일 수 있습니다.

MPS-6 시리즈는 설치 공간이 제한된 애플리케이션을 위해 설계되었습니다. 컴팩트한 구조로 인해 큰 장착 영역이 필요하지 않은 공압 제어 영역에 맞출 수 있습니다.

표준 MPS-6 제품군은 1밀리초 미만의 응답 시간을 참조합니다. 빠른 신호 응답은 자동화된 장비가 불필요한 제어 지연 없이 진공 압력 변화를 감지하는 데 도움이 됩니다.

V6T 구성은 6mm 튜브 연결을 사용합니다. 이 설계는 튜브 크기와 설치 방향이 기존 부품과 일치하는 경우 해당 공압 튜브 시스템에 편리하게 통합할 수 있습니다.

AG-0.26M-KM-RH 접미사는 표준 카탈로그 센서뿐만 아니라 맞춤형 기계 어셈블리를 식별합니다. 따라서 구매 전에 케이블 길이, 커넥터, 배선 배열 및 케이블 배출 방향을 확인해야 합니다.

센서는 다음을 위해 구매할 수 있습니다:

• 긴급 기계 수리.
• 예방 유지보수.
• 장비 리퍼비싱.
• 생산 라인 예비 재고.
• 중고 장비 복원.
• 유지보수 서비스 프로젝트.
• 국제 SMT 예비 부품 공급.

진공 압력 센서는 기계 생산 주기 동안 반복적으로 작동합니다. 장기간 작동, 환경 조건, 케이블 이동, 오염 및 공압 시스템 문제는 성능에 점진적으로 영향을 미칠 수 있습니다.

내부 감지 요소 및 전자 부품은 장기간 작동 후 성능 변화를 경험할 수 있습니다. 센서 신호가 불안정해지거나 지연되거나 실제 진공 조건과 일치하지 않을 수 있습니다.

반복적인 진동, 당김, 날카로운 굽힘 또는 움직이는 기계 부품과의 접촉으로 인해 케이블이 손상될 수 있습니다. 외부 절연이 정상으로 보여도 내부 도체가 간헐적으로 끊어질 수 있습니다.

느슨한 커넥터, 오염된 단자, 구부러진 핀, 손상된 잠금 탭 또는 불량한 전기 접촉은 센서 신호를 차단하고 간헐적인 기계 경보를 유발할 수 있습니다.

공압 튜브로 먼지, 오일 미스트, 플럭스 잔류물, 습기 또는 기타 오염 물질이 들어가면 센서 응답에 영향을 미치거나 압력 경로를 막을 수 있습니다.

균열이 있는 튜브, 느슨한 피팅, 잘못 삽입된 튜브 또는 손상된 연결은 진공 수준이 필요한 작동 조건에 도달하지 못하게 할 수 있습니다.

표준 MPS-V6T 모델은 동일한 일반 하우징을 가질 수 있지만 출력 회로가 다를 수 있습니다. 확인 없이 PNP, NPN, 아날로그 또는 다르게 배선된 센서를 설치하면 잘못된 신호가 생성될 수 있습니다.

불안정한 공급 전압, 잘못된 극성, 전압 서지, 손상된 기계 배선 또는 입력 보드 문제는 센서 고장과 유사한 증상을 유발할 수 있습니다.

진단 테스트에서 기존 센서가 불량임을 확인한 경우, 올바르게 일치하는 MPS-V6T-AG-0.26M-KM-RH 센서 어셈블리로 교체하십시오.

기존 센서를 제거하기 전에 다음을 기록하십시오:

• 전체 센서 모델.
• 기계 부품 번호.
• 장비 모델.
• 장비 일련 번호.
• 센서 장착 위치.
• 커넥터 방향.
• 케이블 라우팅.
• 튜브 크기 및 방향.

다음의 선명한 사진을 찍으십시오:

• 전체 센서.
• 제품 라벨.
• 커넥터 전면.
• 커넥터 측면.
• 케이블.
• 공압 연결.
• 설치 위치.

기계가 이전에 수리, 수정 또는 리퍼비싱된 경우 사진이 특히 중요합니다.

튜브, 피팅, 필터, 밸브, 진공 발생기 및 주변 공압 부품을 확인하십시오. 새 센서로는 누출되거나 막힌 공압 회로를 수정할 수 없습니다.

교체 센서가 다음을 일치하는지 확인하십시오:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00 (해당하는 경우).
• 원본 커넥터 모양.
• 원본 케이블 배열.
• 원본 공압 포트.
• 원본 장착 방향.

설치 후 기계 유지보수 절차에 따라 전원 및 공압을 복원하십시오. 기계 진단 인터페이스를 통해 센서 신호를 확인하고 제어된 작동 테스트를 수행하십시오.

다음 표는 알려진 기계별 식별과 표준 MPS-6 제품군 참조 데이터를 결합합니다. AG-0.26M-KM-RH 버전은 맞춤형 어셈블리이므로 설치 전에 정확한 배선, 커넥터 핀아웃 및 출력 배열을 확인해야 합니다.

PC, NC, AC 및 맞춤형 AG 버전은 자동으로 교체 가능한 것으로 간주해서는 안 됩니다. 표준 시리즈는 PNP, NPN 및 아날로그 출력 구성으로 제공되는 반면 AG-0.26M-KM-RH 어셈블리에는 기계별 하네스 배열이 포함됩니다.

N510025620AA의 주요 응용 분야는 DT401 장비에 사용되는 진공 또는 공압 모니터링 시스템입니다. 센서는 진공 압력 변화를 감지하고 기계 제어 시스템에 해당 피드백을 공급합니다.

이 센서는 불안정하거나 손상되었거나 오염되었거나 전기적으로 불량한 압력 센서를 교체하는 유지보수 부서에 적합합니다.

불량 센서로 인해 반복적인 진공 경보 또는 예기치 않은 기계 정지가 발생하는 경우, 검증된 예비 어셈블리가 수리 리드 타임을 줄이는 데 도움이 될 수 있습니다.

중고 장비 판매업체 및 기계 재건업체는 장비 검사, 복원 또는 공압 시스템 리퍼비싱 중에 센서를 설치할 수 있습니다.

중요 생산 장비를 운영하는 공장은 긴급 수리를 지원하기 위해 검증된 압력 센서를 예비 부품 재고로 보유할 수 있습니다.

컴팩트한 크기로 인해 센서를 다른 SMT 기계 부품과 함께 배송할 수 있어 해외 공장이 유지보수 주문을 통합하는 데 도움이 됩니다.

센서는 공압 튜브 연결을 통해 장비 진공 회로에 연결됩니다. 진공 압력이 센서 포트로 들어가 내부 감지 요소에 작용합니다.

내부 전자 장치는 압력 상태를 전기 출력으로 변환합니다. 이 신호는 맞춤형 케이블과 커넥터를 통해 기계 제어 시스템으로 전달됩니다.

일반적인 작동 순서는 다음과 같습니다:

1. 기계가 진공 관련 작업을 시작합니다.
2. 연결된 공압 회로에서 공기가 제거됩니다.
3. 진공 압력이 6mm 튜브를 통해 센서에 도달합니다.
4. 내부 감지 요소가 압력 변화를 감지합니다.
5. 센서가 감지된 상태를 전기 신호로 변환합니다.
6. 신호가 기계별 케이블을 통과합니다.
7. 장비 제어 시스템이 신호를 수신합니다.
8. 기계가 신호를 프로그래밍된 작동 조건과 비교합니다.
9. 필요한 조건이 충족되면 기계가 작동을 계속합니다.
10. 예상되는 조건이 감지되지 않으면 기계에 경보가 표시될 수 있습니다.

이 센서는 압력 모니터링용입니다. 기계 사고 방지를 위한 유일한 안전 장치로 사용해서는 안 됩니다. 완전한 기계 안전 및 제어 시스템은 계속 작동해야 합니다.

필요한 전체 모델은 다음과 같습니다:

MPS-V6T-AG-0.26M-KM-RH

표준 MPS-V6T 모델은 다른 출력 회로 및 전기 연결로 제공되므로 문의를 MPS-V6T로 단축하지 마십시오.

주요 기계 부품 번호는 다음과 같습니다:

N510025620AA

관련 상호 참조는 다음과 같습니다:

KXF0DQXAA00

두 참조 모두 고객의 기계 기록에 나타나는 경우 문의에 포함해야 합니다.

DT401 장비에 센서가 필요함을 명시하십시오. 가능한 경우 전체 장비 모델 및 일련 번호를 포함하십시오.

원본 센서 라벨의 선명한 사진을 제공하십시오. 전체 접미사는 맞춤형 어셈블리 확인에 필수적입니다.

다음 사항을 확인하십시오:

• 커넥터 본체 모양.
• 단자 수.
• 키잉 위치.
• 잠금 구조.
• 케이블 배출 방향.
• 기계 측 연결.

대략적인 케이블 길이, 라우팅 방향, 절연 상태 및 설치 위치를 확인하십시오.

원본 시스템이 올바른 6mm 튜브 배열을 사용하는지 확인하십시오. 튜브는 과도한 힘 없이 단단히 맞아야 합니다.

압력 범위만으로 교체품을 선택하지 마십시오. PNP, NPN, 아날로그 및 맞춤형 출력 구성은 자동으로 상호 교환되지 않으므로 기계 배선을 확인하십시오.

요구 사항이 다음 중 어느 것인지 표시하십시오:

• 원본 새 제품.
• 신품 재고.
• 테스트된 중고품.
• 경제적인 교체 옵션.
• 긴급 재고.

가용성은 현재 재고에 따라 다릅니다.

필요한 정확한 수량과 주문이 즉시 수리, 예방 재고 또는 여러 생산 라인을 위한 것인지 명시하십시오.

설치는 자동화된 전자 제조 장비에 익숙한 숙련된 유지보수 인력이 완료해야 합니다.

• 장비를 안전하게 정지하십시오.
• 전기 전원을 분리하십시오.
• 잔류 공압 압력을 해제하십시오.
• 원본 센서 위치를 기록하십시오.
• 케이블 및 튜브 사진을 찍으십시오.
• 교체 모델을 확인하십시오.
• 커넥터 및 튜브 연결을 확인하십시오.

• 케이블을 당기지 않고 전기 커넥터를 분리하십시오.
• 공압 튜브를 조심스럽게 해제하십시오.
• 장착 하드웨어를 제거하십시오.
• 기존 튜브에 균열이나 오염이 있는지 검사하십시오.
• 커넥터에 구부러지거나 손상된 단자가 있는지 검사하십시오.
• 케이블이 움직이는 부품에 문질렀는지 확인하십시오.

• 원본 방향으로 센서를 설치하십시오.
• 공압 튜브를 완전히 연결하십시오.
• 과도한 튜브 굽힘을 피하십시오.
• 움직이는 부품에서 떨어진 곳으로 케이블을 라우팅하십시오.
• 플러그를 단단히 연결하십시오.
• 커넥터 잠금이 제대로 되었는지 확인하십시오.
• 원본 장착 방법을 사용하여 센서를 고정하십시오.

• 공압을 복원하십시오.
• 튜브 연결에 누출이 있는지 확인하십시오.
• 기계 전원을 복원하십시오.
• 기계 진단 화면을 여십시오.
• 센서 입력이 인식되는지 확인하십시오.
• 진공을 여러 번 적용하고 해제하십시오.
• 안정적이고 반복 가능한 신호 변화를 확인하십시오.
• 제어된 속도로 기계를 실행하십시오.
• 전체 작동 전에 생산 테스트를 완료하십시오.

센서 포트에 단단한 물체를 삽입하지 마십시오. 센서에 액체 세척제, 오일 또는 과도한 공기 압력을 주입하지 마십시오.

설치 전에 센서를 보호하려면:

• 깨끗하고 건조한 장소에 보관하십시오.
• 정전기 방지 포장재 안에 보관하십시오.
• 공압 포트를 먼지로부터 보호하십시오.
• 센서 위에 무거운 제품을 올려놓지 마십시오.
• 케이블을 날카롭게 구부리지 마십시오.
• 커넥터를 덮어 두십시오.
• 과도한 습기를 피하십시오.
• 충격 및 진동을 피하십시오.
• 새 재고와 사용한 재고를 분리하십시오.
• 명확한 부품 번호 라벨을 부착하십시오.
• 검사 정보를 기록하십시오.
• 운송을 위해 충격 방지 포장을 사용하십시오.

전체 MPS-V6T-AG-0.26M-KM-RH 마킹을 고객의 문의와 비교해야 합니다.

N510025620AA 및 KXF0DQXAA00은 구매 요구 사항과 비교하여 확인해야 합니다.

하우징, 공압 포트, 장착 영역, 케이블, 라벨 및 커넥터에 눈에 보이는 손상이 없는지 검사해야 합니다.

커넥터 모양, 단자 위치, 잠금 구조 및 케이블 방향을 기존 부품과 비교해야 합니다.

센서 본체, 튜브 연결, 케이블 및 커넥터는 국제 운송 중 충격으로부터 보호해야 합니다.

각 압력 센서는 컴팩트한 하우징과 전기 연결을 보호하기 위해 개별적으로 포장해야 합니다.

국제 배송은 특급 택배, 항공 화물, 해상 화물 또는 다른 SMT 기계 부품과의 결합 배송으로 준비될 수 있습니다.

배송 시간은 재고 가용성, 주문 수량, 제품 상태, 검사 요구 사항, 목적지 및 운송 방법에 따라 달라집니다.

• 정확한 MPS-V6T-AG-0.26M-KM-RH 모델 식별.
• N510025620AA 및 KXF0DQXAA00과의 상호 참조.
• DT401 응용 분야 참조.
• 컴팩트한 진공 압력 모니터링 설계.
• 6mm 공압 튜브 구성.
• 빠른 응답 MPS-6 센서 플랫폼.
• 기계별 케이블 및 커넥터 배열.
• 긴급 유지보수에 적합.
• 계획된 예비 재고에 적합.
• 장비 리퍼비싱에 적합.
• 단일 품목 문의 환영.
• 다품목 SMT 예비 부품 주문 통합 가능.
• 출하 전 재고 사진 확인 가능.
• 국제 보호 포장 가능.
• 주문 전 기술 식별 지원 가능.

예. 두 참조 모두 MPS-V6T-AG-0.26M-KM-RH 압력 센서 어셈블리와 관련이 있습니다. 고객은 주문 전에 전체 라벨, 커넥터, 케이블, 공압 연결 및 설치 위치를 확인해야 합니다.

전기적 확인 없이는 직접 교체를 권장하지 않습니다. 표준 AC 버전은 정의된 아날로그 출력을 가지는 반면 AG-0.26M-KM-RH 버전은 맞춤형 기계 케이블 및 커넥터 배열을 사용합니다.

장비 모델, 일련 번호, 원본 센서 라벨, 부품 번호, 커넥터 사진, 케이블 사진, 설치 위치 사진, 필요한 수량 및 선호하는 제품 상태를 제공해 주십시오.

센서 신호, 전원 공급 장치, 배선, 커넥터, 공압 튜브, 필터, 피팅, 진공 발생기, 밸브 및 기계 입력을 확인하십시오. 진공 경보가 항상 센서 자체의 고장을 의미하는 것은 아닙니다.

긴급 요구 사항은 현재 재고에 따라 확인할 수 있습니다. 빠른 견적을 위해 정확한 모델, 부품 번호, 수량, 목적지 국가 및 필요한 배송 날짜를 제공해 주십시오.

재고 가용성, 제품 상태, 기술 식별, 가격, 포장 세부 정보 및 국제 배송 옵션에 대해 영업팀에 문의하십시오.

더 빠른 확인을 위해 다음을 포함하십시오:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.
• DT401 장비 모델.
• 필요 수량.
• 선호하는 제품 상태.
• 원본 센서 사진.
• 커넥터 및 케이블 사진.
• 배송 목적지.
• 필요 배송 날짜.

CONVUM MPS-V6T-AG-0.26M-KM-RH DT401 진공 압력 센서 어셈블리에 대한 자세한 견적을 받으려면 지금 문의하십시오.
