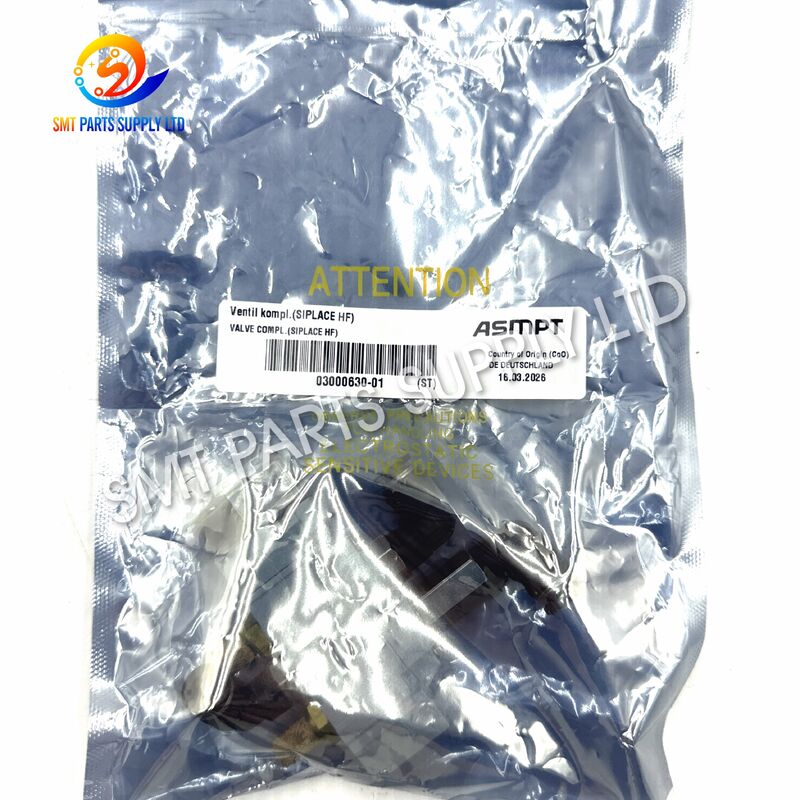

ASMPT 03000630-01 SMC SY5120-5LOU-01 24VDC 솔레노이드 밸브 어셈블리

ASMPT 03000630-01 SMC SY5120-5LOU-01 솔레노이드 밸브 어셈블리는 호환되는 ASMPT 및 SIPLACE SMT 기계 구성에서 공압 방향 제어용으로 설계되었습니다. 이는 기계 제어 시스템의 24VDC 전기 명령을 제어된 압축 공기 전환으로 변환하여 연결된 공압 메커니즘이 프로그래밍된 생산 순서에 따라 확장, 후퇴, 해제, 고정, 위치 지정 또는 복귀할 수 있도록 합니다.

SY5120 구성은 SMC SY5000 제품군에 속하며 5포트, 2위치, 단일 솔레노이드 구조를 사용합니다. 모델 코드는 24VDC 표준 코일, 짝을 이루는 커넥터 없이 제공되는 L형 플러그 연결, 통합 표시기 및 서지 억제 기능, 1/8인치 A 및 B 작동 포트를 식별합니다.

이 밸브는 SMT 공장, 장비 서비스 회사, 기계 수리업체, 유지보수 부서 및 산업용 예비 부품 유통업체에 적합합니다. 외부적으로 유사한 밸브라도 전압, 포트 크기, 전기 입구, 나사산, 파일럿 설계, 수동 작동기 및 부속품이 다를 수 있으므로 주문하기 전에 항상 원본 라벨 전체를 확인해야 합니다.

SMT 배치 기계는 반복적인 기계적 동작을 완료하기 위해 안정적인 공압 제어에 의존합니다. 모든 공기 제어식 움직임은 정확한 시간에 이루어져야 하며 기계가 프로그래밍된 순서를 계속하기 전에 필요한 위치에 도달해야 합니다.

서비스 기간을 연장한 후에는 밸브에 오염, 코일 성능 저하, 커넥터 손상, 내부 밀봉 마모, 배기 흐름 제한 또는 불안정한 스풀 움직임이 발생할 수 있습니다. 이러한 조건으로 인해 응답 속도가 느려지고 간헐적인 기계 오류가 발생할 수 있습니다.

공식 운영 지침에서는 5μm 이상의 여과 기능을 갖춘 업스트림 공기 필터를 포함하여 깨끗한 공기 준비를 권장합니다. 과도한 배수는 적절한 건조 또는 수분 분리 장비를 사용하여 제어해야 합니다.

기계 알람은 밸브 결함을 자동으로 확인하지 않습니다. 컨트롤러 출력, 커넥터, 케이블, 공기 공급 장치, 조절기, 필터, 튜브, 센서, 액추에이터, 배기 소음기 및 기계 어셈블리도 검사해야 합니다.

구조화된 검사는 유지보수 팀이 실제 결함을 식별하고 불필요한 부품 교체를 방지하는 데 도움이 됩니다.

두 개의 밸브는 작동 특성이 다르지만 거의 동일하게 보일 수 있습니다.

공식 SY5000 구성 데이터는 시리즈, 2위치 단일 작동, 24VDC 전압, LO 전기 입력, U형 조명 및 서지 억제기, 1/8인치 작동 포트 사양을 식별합니다.

SY5000 제품군은 항공 서비스용으로 지정되었으며 주변 및 유체 온도 범위는 -10°C ~ 50°C이며 동결 없이 구성되며 최대 0.7 MPa 등급입니다.

다음 비교는 일반적인 SY5000 작동 제품군을 구별하는 데 도움이 됩니다. 전압, 플러그 스타일, 억제기, 포트, 스레드 및 옵션이 다를 수 있으므로 전체 접미사를 확인해야 합니다.

밸브 어셈블리는 호환 가능한 SMT 배치 기계 시스템에서 압축 공기 방향 제어에 사용됩니다. 전기 명령을 수신하고 공압식 액추에이터 또는 기계 메커니즘에 연결된 공기 경로를 제어합니다.

설치된 공압 회로에 따라 밸브는 다음을 제어할 수 있습니다.

부품 번호 03000630-01의 정확한 기능은 기계 설치 위치, 공압 다이어그램, 서비스 기록 또는 제거된 구성 요소를 통해 확인해야 합니다.

밸브에는 5개의 주요 공압 경로가 있습니다.

코일에 전원이 공급되지 않으면 밸브는 정상 위치를 유지합니다. 내부 스풀은 압력 공급 포트를 하나의 액추에이터 포트에 연결하고 반대쪽 액추에이터 포트는 배기 장치에 연결합니다.

따라서 연결된 공압 메커니즘은 정상 기계 위치에 유지되거나 정상 위치로 돌아갑니다.

컨트롤러가 24VDC를 공급하는 경우:

1. 솔레노이드 코일은 자기장을 생성합니다.
2. 파일럿 메커니즘의 상태가 변경됩니다.
3. 파일럿 압력은 메인 스풀을 움직입니다.
4. 내부 공기 통로가 전환됩니다.
5. 공급 공기는 반대쪽 작업 포트로 흐릅니다.
6. 다른 액추에이터 챔버의 공기가 배출됩니다.
7. 연결된 메커니즘의 위치가 변경됩니다.

전기 명령이 제거되면:

1. 코일 전류가 정지됩니다.
2. 자기장이 붕괴됩니다.
3. 파일럿 섹션이 돌아옵니다.
4. 메인 스풀이 정상 위치로 돌아갑니다.
5. 공급 및 배기 경로가 원래 상태로 돌아갑니다.
6. 액추에이터가 복귀 동작을 완료합니다.

표시등은 유지보수 담당자가 솔레노이드가 전기 명령을 받고 있는지 확인하는 데 도움이 됩니다.

서지 억제기는 코일이 꺼질 때 발생하는 전압 스파이크를 줄이는 데 도움이 됩니다. U 구성은 조명 장착, 무극성 서지 억제 유형으로 식별됩니다.

조명이 켜진 표시기는 공기가 올바르게 전환되고 있음을 보장하지 않습니다. 불충분한 공기압, 내부 오염, 배기구 막힘, 손상된 배관 또는 기계적 장애물로 인해 여전히 액추에이터의 움직임이 방해받을 수 있습니다.

원래 밸브를 제거하기 전에:

• 승인된 종료 절차를 사용하여 기계를 정지하십시오.
• 필요한 경우 전원을 분리하거나 분리하십시오.
• 압축 공기 공급 장치를 닫습니다.
• 저장된 공기압을 방출합니다.
• 연결된 메커니즘이 예기치 않게 움직일 수 없는지 확인하십시오.
• 원래 배선과 튜브의 사진을 찍습니다.
• 분리하기 전에 각 공기 튜브에 라벨을 붙입니다.
• 전체 밸브 라벨을 기록하십시오.
• 장착 방향과 장착 위치를 확인하십시오.
• 교체 포트를 먼지로부터 보호하십시오.

수동 장치를 조작하면 연결된 장비가 즉시 작동될 수 있습니다. 직원은 무브먼트를 사용하기 전에 무브먼트가 안전한지 확인해야 합니다. 밸브 교체 후에는 저장된 압축공기를 관리해야 하며, 액츄에이터의 급격한 움직임을 방지하기 위한 조치를 취해야 합니다.

하지 말아야 할 것:

• 잘못된 코일 전압을 적용하십시오.
• 회로에 가압된 상태에서 밸브를 설치하십시오.
• 배기구를 막으세요.
• 과도한 밀봉 테이프가 밸브에 들어가도록 허용합니다.
• 회로를 확인하지 않고 A와 B 튜브를 교체하십시오.
• 플러그의 전선을 잡아당깁니다.
• 손상된 튜브나 피팅을 작동하십시오.
• 잠금 수동 오버라이드를 작동된 상태로 둡니다.
• 코일 또는 밸브 본체를 수정하십시오.
• 메커니즘을 테스트하기 전에 자동 생산을 재개하십시오.

공식 지침에는 장기간 연속 통전이 코일 온도를 증가시키고 밸브나 주변 장비에 영향을 미칠 수 있다고 명시되어 있습니다. 장기간의 전력 공급이 불가피한 경우 적절한 열 관리를 고려해야 합니다.

다음을 제공하십시오:

1. 설치된 밸브의 전체 사진입니다.
2. 전체 밸브 라벨의 클로즈업 사진입니다.
3. 장비 부품 번호 03000630-01의 사진.
4. 전기플러그 사진입니다.
5. 모든 공압 튜브를 보여주는 사진입니다.
6. 장착 위치 사진입니다.
7. 가능한 경우 기계 모델 플레이트의 사진.

다음과 같은 이유로 밸브를 선택해서는 안 됩니다.

• 몸 색깔도 비슷해요.
• 물리적 크기는 동일해 보입니다.
• 모델의 첫 번째 부분은 동일합니다.
• 커넥터 모양은 비슷해 보입니다.
• 피팅을 포트에 나사로 고정할 수 있습니다.
• 온라인 제품 사진은 설치된 밸브와 유사합니다.

작은 접미사 차이로 인해 전압, 플러그 유형, 억제기, 스레드, 파일럿 설계 또는 작동 동작이 변경될 수 있습니다.

배송 전에 견적 조건 및 합의된 주문 요구 사항에 따라 다음 점검을 수행할 수 있습니다.

필요한 고정 장치와 테스트 절차가 다를 수 있으므로 기능 테스트 요구 사항은 주문 확인 전에 합의해야 합니다.

아니요. 호환성은 기계 구성 및 설치된 공압 회로에 따라 다릅니다. 주문하기 전에 기계 모델, 전체 원본 라벨, 부품 번호, 전압, 플러그, 포트 배열, 피팅 및 장착 위치를 확인하십시오.

모델 코드는 24VDC 표준 코일을 식별합니다. 잘못된 작동이나 전기적 손상을 방지하려면 설치 전에 기계 출력을 측정하고 확인해야 합니다.

LO 코드는 짝을 이루는 커넥터가 없는 L형 플러그 입구를 식별합니다. 주문에 밸브만 필요한지, 별도의 커넥터, 리드 와이어, 피팅 또는 완전한 기계별 조립이 필요한지 확인하십시오.

자동으로 아닙니다. 다른 SY5000 모델은 작동, 전압, 커넥터, 포트, 스레드, 파일럿 또는 중립 위치 특성이 다를 수 있습니다. 전체 모델과 기계 제어 요구 사항이 일치해야 합니다.

필요한 수량, 장비 부품 번호, 전체 밸브 모델, 기계 모델, 명확한 라벨 사진, 커넥터 사진, 설치 사진, 요청 조건, 배송 국가 및 예상 배송 날짜를 제공하십시오.

가용성, 호환성 확인, 리드 타임, 가격, 포장 및 국제 배송 정보에 대해서는 당사 영업팀에 문의하세요.

빠르고 정확한 견적을 받으시려면 다음 사항을 포함해 주십시오.

• 제품명.
• 부품 번호 03000630-01.
• 밸브 모델 SY5120-5LOU-01.
• 기계 모델 및 일련 번호.
• 필수 수량.
• 원래 밸브의 선명한 사진.
• 커넥터 및 공압 포트 사진.
• 요청하신 상품상태입니다.
• 배송 국가.
• 배송 날짜가 필요합니다.

우리는 유럽, 북미, 동남아시아 및 기타 국제 시장의 SMT 공장, 장비 유지 관리 회사, 기계 수리업체, 산업 유통업체 및 전자 제조업체의 문의를 환영합니다.

상표권 고지:브랜드 이름과 모델 참조는 제품 식별 및 호환성 확인을 위해서만 사용됩니다. 모든 상표는 해당 소유자의 자산으로 유지됩니다.
