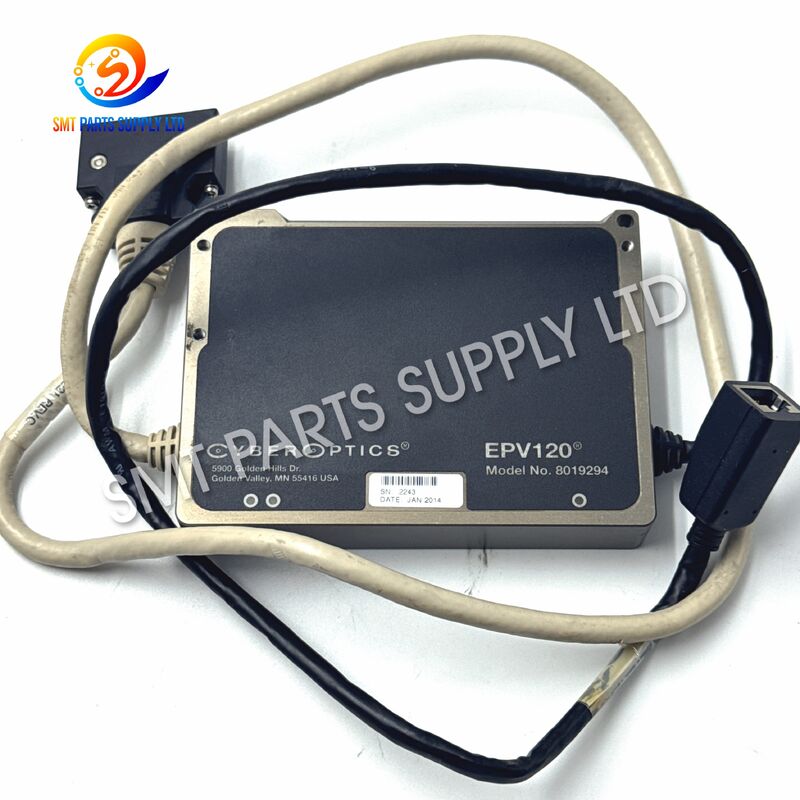

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

그만큼주키 40129657 EPV120, 또한 다음으로 식별됩니다.사이버옵틱스 8019294는 다음과 함께 사용되는 특수 비전 모듈입니다.JUKI RX-6 SMT 배치 기계. EPV 시스템은 다음과 연관되어 있습니다.임베디드 프로세스 검증, 부품 픽업 및 배치 작업 중에 이미지를 캡처하도록 설계된 프로세스 모니터링 기능입니다. JUKI 문서에는 EPV가 지정된 배치 지점의 사진을 찍고 부품 유무 확인을 수행하도록 구성할 수 있음이 나와 있으며, RX-6 기술 정보에서는 실시간 프로세스 검증에 사용되는 헤드 장착 소형 카메라 시스템에 대해 설명합니다. ASi 기술

와 달리LNC120레이저 기반 부품 센터링을 수행하는 EPV120은 배치 모니터링 및 공정 검증 시스템에 속합니다. RX-6 기계의 교체 부품을 선택할 때 이러한 구별이 중요합니다. JUKI는 LNC120을 레이저 인식 센서로 식별하고 EPV는 이미징 및 배치 확인에 사용됩니다. 주키

RX-6 생산 라인을 유지 관리하는 공장의 경우 올바르게 일치하는 EPV120 모듈은 프로세스 모니터링 기능을 복원하고 픽업, 구성 요소 처리 및 배치 이상에 대한 보다 효과적인 문제 해결을 지원합니다.

원인

SMT 실장 기계는 지속적으로 고속으로 작동하며, 실장 헤드 주위에 설치된 비전 및 모니터링 시스템은 반복적인 움직임, 진동, 먼지, 온도 변화 및 긴 생산 주기에 노출됩니다.

EPV 관련 모듈이 불안정해지거나 손상되면 기계의 프로세스 검증 기능이 일부 손실될 수 있습니다.

검사 또는 교체로 이어질 수 있는 일반적인 상황은 다음과 같습니다.

EPV는 배치 문제가 여러 단계에서 발생할 수 있기 때문에 특히 유용합니다. 구성 요소가 피더에서 올바르게 나오지 않거나, 노즐로 단단히 고정되지 않거나, 이동 중에 떨어지거나, 배치 후 올바른 위치에 유지되지 않을 수 있습니다.

JUKI의 RX-6 EPV 기능은 이러한 생산 이벤트에 대한 이미지 기반 정보를 제공하도록 설계되어 운영자가 프로세스 문제를 조사할 때 추가 증거를 얻을 수 있습니다. 51SMT PDF

따라서 결함이 있는 모니터링 모듈은 단순히 이미지 캡처에만 영향을 미치는 것이 아닙니다. 또한 유지보수 및 품질 관리 담당자가 사용할 수 있는 프로세스 정보의 양이 줄어들 수도 있습니다.

해결책

손상되거나 불안정한 EPV120을 올바르게 일치하는 EPV120으로 교체40129657 / 사이버옵틱스 8019294장치는 호환되는 RX-6 구성의 의도된 임베디드 프로세스 검증 기능을 복원하는 데 도움이 될 수 있습니다. JUKI 부품 번호 40129657은 EPV120으로 문서화되어 있으며 업계 부품 참조에서는 동일한 어셈블리를 CyberOptics 8019294와 연관시킵니다.

교체 후 기술자는 모듈이 제대로 설치되고, 전기적으로 연결되고, 기계에서 인식되고, 올바른 소프트웨어 및 생산 설정으로 작동하는지 확인해야 합니다.

EPV 시스템은 RX-6 생산 데이터 내에서 구성하여 이미지 촬영 여부와 부품 유무 검사 수행 여부를 제어할 수 있습니다. 기계 문서에는 장치를 단순한 독립형 카메라로 취급하는 대신 선택 가능한 EPV 작동 모드가 포함되어 있습니다. 51SMT PDF

이러한 이유로 교체에는 일반적으로 하드웨어 검사와 기능 검증이 모두 포함되어야 합니다.

설치 후 권장 점검 사항

모듈은 정밀 광학 및 전자 부품으로 취급되어야 합니다. 설치 중 광학 표면을 만지지 말고 오염, 기계적 충격, 정전기 방전으로부터 장치를 보호하십시오.

명세서

식별자EPV120,40129657, 그리고사이버옵틱스 8019294사용 가능한 부품 참조와 연관되어 있으며 RX-6 문서는 프로세스 검증 기능으로 EPV의 사용을 확인합니다.

EPV120과 LNC120의 차이점

이 두 개의 RX-6 구성 요소를 혼동해서는 안 됩니다.

JUKI는 RX-6가 레이저 센터링을 위해 LNC120을 사용하는 반면 배치 모니터/EPV 시스템은 이미징을 사용하여 생산 이벤트를 확인한다고 설명합니다. 주키

이러한 구별은 고객이 "RX-6 센서" 또는 "RX-6 카메라"와 같은 설명만 제공할 때 특히 중요합니다.

애플리케이션

JUKI EPV120 40129657은 호환 가능한 RX-6 장비를 작동하는 SMT 조립 환경에서 사용하도록 고안되었습니다.

일반적인 응용 분야는 다음과 같습니다.

프로세스 모니터링 이미지의 중요한 이점 중 하나는 문제 해결입니다. 배치 결함이 발생하면 생산 담당자는 완성된 PCB에만 의존하는 대신 기록된 프로세스 정보를 사용하여 다양한 원인을 구별할 수 있습니다.

예를 들어, 운영자는 픽업 전에 구성 요소가 사용 가능했는지, 픽업이 올바르게 발생했는지, 배치 단계에서 비정상적인 상황이 나타났는지 확인해야 할 수 있습니다.

RX-6 EPV 시스템에 대한 업계 설명에 따르면 머리 주위에 통합된 소형 카메라는 픽업 및 배치 전후의 단계를 캡처하여 오류 분석 및 프로세스 추적에 유용한 데이터를 제공할 수 있습니다. 뒤집기HTML5

작동 방식

EPV는 다음을 의미합니다.임베디드 프로세스 검증. RX-6에서 시스템은 별도의 다운스트림 검사 기계로 작동하지 않고 배치 프로세스에 통합됩니다.

프로그래밍된 작동 중에 기계는 EPV를 사용하여 선택한 생산 지점에서 이미지를 촬영할 수 있습니다. JUKI의 RX-6 운영 문서에서는 특히 배치 지점을 촬영하고 구성 요소 존재 여부를 판단하기 위한 EPV 설정을 허용합니다. 51SMT PDF

일반적인 작동 순서는 다음과 같이 요약될 수 있습니다.

1. 구성 요소 준비

배치 헤드는 프로그래밍된 피더 위치를 향해 이동하여 필요한 구성품을 수집합니다.

1. 픽업 모니터링

제작 및 EPV 구성에 따라 픽업 과정 전반에 걸쳐 이미지 정보를 얻을 수 있습니다.

1. 구성 요소 전송

기계는 구성요소를 프로그래밍된 PCB 배치 위치로 옮깁니다.

1. 배치 모니터링

EPV 시스템은 배치 프로세스와 관련된 정보를 캡처합니다.

1. 확인

이미지 또는 검사 정보를 사용하여 예상되는 구성 요소 상태가 존재하는지 여부를 판단할 수 있습니다.

1. 프로세스 분석

생산에 이상이 발생하면 사용 가능한 EPV 정보는 기술자가 문제가 발생한 위치를 분석하는 데 도움이 될 수 있습니다.

이 프로세스는 유지보수 담당자에게 단순한 기계 경보보다 더 많은 정보를 제공합니다.

다음을 이해하는 것도 중요합니다.EPV120은 LNC120 구성 요소 센터링을 대체하지 않습니다.. JUKI의 레이저 인식 기술은 레이저 측정을 사용해 부품 위치와 각도를 계산하는 반면, EPV는 다른 공정 모니터링 역할을 수행합니다. 주키

선택 방법

올바른 EPV 교체 부품을 선택하려면 주로 기계 모델, 기존 부품 번호, 모듈 식별 및 물리적 구성을 기반으로 해야 합니다.

1. JUKI 부품번호 확인

기존 장치에 표시가 있는지 확인하십시오.

40129657

단지 유사해 보인다는 이유만으로 대체품을 선택하지 마십시오.

2. EPV 모델 확인

확인하다:

EPV120

RX 시리즈 기계에는 여러 개의 광학 및 감지 구성 요소가 포함될 수 있으므로 모델 지정이 중요합니다.

3. CyberOptics 번호 확인

보이는 경우 해당 장치에 다음이 포함되어 있는지 확인하십시오.

8019294

사용 가능한 부품 참조는 CyberOptics 8019294를 JUKI 40129657 EPV120과 연관시킵니다.

4. 기계 확인

이 제품은 다음과 관련이 있습니다.주키 RX-6플랫폼. 생산 장비의 헤드 사양이 다르거나 이전 수정 사항이 있을 수 있으므로 주문하기 전에 기계 구성을 확인해야 합니다.

5. EPV120과 LNC120을 혼동하지 마십시오.

가장 중요한 선택 포인트 중 하나입니다.

당신이 요구하는 경우40129658 / 사이버옵틱스 8017990, 당신은LNC120 레이저 인식 장치, EPV120 40129657이 아닙니다.

6. 주문 전 사진 보내기

더 빠른 확인을 위해 다음을 제공하세요.

배송 전 정확한 식별을 통해 설치 지연과 불필요한 생산 중단 시간을 줄일 수 있습니다.

FAQ

Q1: JUKI 40129657 EPV120은 무엇에 사용됩니까?

EPV120은 RX-6 Embedded Process Verification 시스템과 연결되어 있습니다. 이는 구성요소 픽업 및 배치 작업에 대한 이미지 기반 모니터링을 지원하여 생산 담당자가 구성요소 존재 여부를 확인하고 프로세스 정보를 유지하며 SMT 배치 이상을 조사하는 데 도움을 줍니다. 51SMT PDF

Q2: EPV120은 LNC120 레이저 센서와 동일합니까?

아니요. EPV120과 LNC120은 서로 다른 기능을 수행합니다. EPV120은 이미지 기반 배치 프로세스 검증과 관련된 반면, LNC120은 부품 센터링 및 위치 측정에 사용되는 레이저 인식 장치입니다. 주키

Q3: 어떤 기계가 JUKI 40129657 EPV120을 사용합니까?

40129657 EPV120은 다음과 연결되어 있습니다.JUKI RX-6 SMT 배치 기계. 고객은 교체품을 주문하기 전에 기존 부품 라벨과 기계 구성을 확인해야 합니다. 富士泰

Q4: CyberOptics 8019294는 JUKI 40129657과 동일합니까?

부품 참조 식별사이버옵틱스 8019294함께주키 40129657 / EPV120. 구매 확인을 위해 배송 전에 전체 라벨, 물리적 장치, 커넥터 배열 및 기계 모델을 비교하십시오.

Q5: 문의 시 어떤 정보를 제공해야 합니까?

기계 모델, 필요한 수량, JUKI 부품 번호, CyberOptics 번호 및 기존 EPV 모듈 라벨의 선명한 사진을 제공하십시오. 이를 통해 호환성 확인 및 견적 준비가 더욱 빨라집니다.

문의하기

찾고 있는 중JUKI RX-6 EPV120 40129657 CyberOptics 8019294교체 모듈?

우리에게 보내주세요기계 모델, 부품 번호, 필요한 수량, 현재 모듈 사진 및 결함 설명. 우리 팀은 견적 및 배송 전에 올바른 사양을 확인하는 데 도움을 드릴 수 있습니다.

우리는 장비 유지 관리, 생산 라인 수리 및 교체 요구 사항에 맞는 SMT 기계 예비 부품을 공급합니다.가용성, 견적 및 호환성 확인을 위해 지금 당사에 문의하십시오.
