픽 앤 플레이스 유지보수를 위한 SMT 자동 노즐 청소 기계

픽 앤 플레이스 유지보수를 위한 SMT 자동 노즐 청소 기계

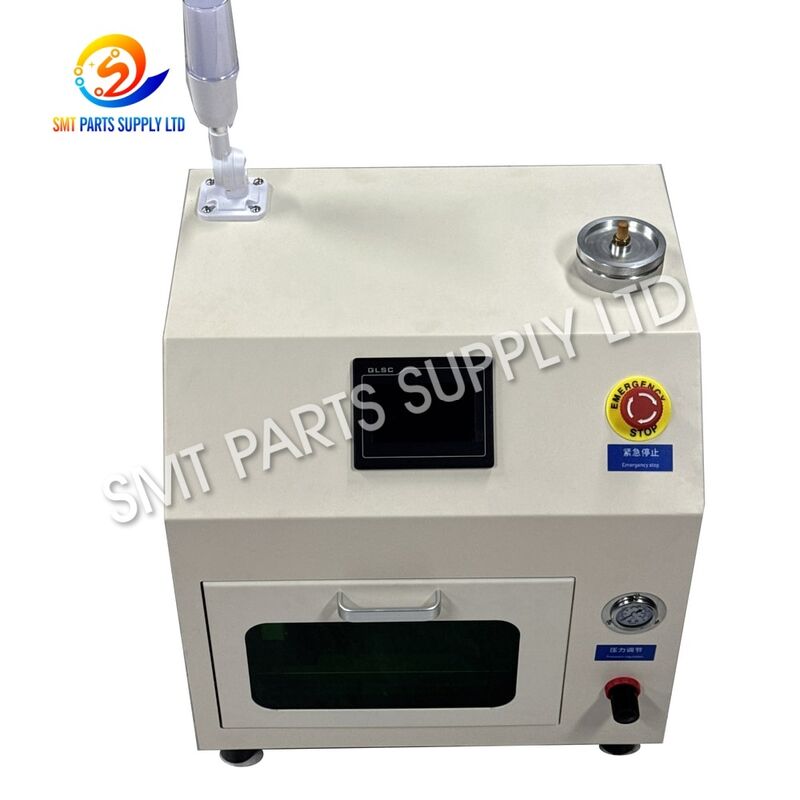

그만큼SMT 자동 노즐 청소 기계는 SMT 픽 앤 플레이스 기계에 사용되는 정밀 흡입 노즐 청소를 위해 개발된 전문 유지보수 장비입니다. 연속 생산 중에 노즐 팁과 내부 진공 통로에는 부품 먼지, 플럭스 잔류물, 솔더 페이스트 입자, 접착제 오염 및 기타 미세한 잔해물이 점차적으로 쌓일 수 있습니다. 이러한 오염 물질은 공기 흐름을 제한하고 불안정한 부품 픽업, 픽업 재시도 증가 또는 생산 효율성 감소의 원인이 될 수 있습니다.

기계는 제어된 청소 프로세스를 사용하여 노즐 표면과 좁은 내부 흡입 통로에 도달합니다. 청소 후 압축 공기는 잔류 수분을 제거하는 데 도움이 되며 노즐을 검사하거나 재사용할 수 있도록 준비합니다.

반복적으로 수동으로 닦거나 청소용 바늘을 작은 노즐 구멍에 삽입하는 것과 비교할 때 자동 일괄 청소는 보다 일관되고 효율적인 유지 관리 방법을 제공합니다. 적합한 노즐 홀더 또는 맞춤형 고정 장치를 통해 다양한 노즐 크기를 지원할 수 있으므로 장비는 SMT 공장, EMS 제조업체 및 장비 유지 관리 부서에 적합합니다.

원인

SMT 노즐이 오염되는 이유는 무엇입니까?

픽 앤 플레이스 노즐은 전자 부품을 반복적으로 집고 배치하는 동안 진공 상태에서 지속적으로 작동합니다. 통제된 SMT 생산 환경에서도 미세한 입자가 노즐 내부나 주변에 점차적으로 축적될 수 있습니다.

일반적인 오염원은 다음과 같습니다.

오염된 노즐이 항상 눈에 띄게 더러워 보이는 것은 아닙니다. 좁은 흡입 통로 내부의 미세한 입자는 외부 표면이 괜찮아 보이는 경우에도 공기 흐름을 감소시킬 수 있습니다.

더러운 노즐과 관련된 일반적인 생산 문제

노즐 오염은 다음과 같은 원인이 될 수 있습니다.

• 구성품 픽업 실패.
• 반복적인 픽업 시도.
• 불안정한 진공 수준.
• 이동 중에 구성 요소가 떨어집니다.
• 불규칙한 구성 요소 위치.
• 기계 경보가 증가했습니다.
• 배치 효율성이 감소합니다.
• 노즐 검사를 더 자주 수행합니다.
• 불필요한 노즐 교체.
• 추가 유지보수 가동 중지 시간.

따라서 정기적인 청소는 SMT 예방 유지보수의 중요한 부분을 구성합니다.

해결책

보다 일관된 노즐 유지 관리를 위한 자동 청소

SMT 노즐 클리너는 반복적인 수동 청소에 대한 통제된 대안을 제공합니다.

작업자는 여러 개의 노즐을 적절한 청소 장치에 배치하고 선택한 청소 주기를 시작합니다. 이 시스템은 노즐 입구와 내부 통로를 향해 청소 흐름을 유도하여 축적된 오염 물질을 풀어 제거합니다.

청소 단계 후에는 압축 공기가 노즐 본체와 흡입 통로에 남아 있는 수분을 제거합니다.

전체 프로세스는 노즐 유지 관리를 표준화하고 작업자 기술에 대한 의존도를 줄이는 데 도움이 됩니다.

주요 장점

수동 청소와 관련된 위험 감소

전통적인 청소 방법에는 때때로 바늘, 금속 와이어, 브러시 또는 수동 공기 분사가 포함됩니다.

이러한 방법은 기본적인 유지 관리에는 유용할 수 있지만 잘못 사용하면 단점이 나타날 수 있습니다.

날카로운 도구는 정밀 노즐 입구를 긁거나 변형시킬 수 있습니다. 수동으로 닦으면 진공 통로 내부에 오염 물질이 남으면서 외부는 청소될 수 있습니다. 에어블로잉만으로는 끈적이는 잔여물이 제거되지 않을 수도 있습니다.

자동 청소는 일상적인 노즐 유지 관리를 위한 보다 체계적인 프로세스를 제공합니다.

명세서

일반 기술 사양

정확한 사양은 선택한 기계 구성과 노즐 고정 장치에 따라 다릅니다.

권장 작동 요구 사항

오염된 공장 공기는 건조 과정에서 습기, 오일 또는 입자를 유입할 수 있으므로 깨끗한 압축 공기는 특히 중요합니다.

애플리케이션

자동 노즐 청소 기계는 광범위한 전자 제품 제조 환경에서 정기적인 유지 관리에 적합합니다.

SMT 생산 라인

픽 앤 플레이스 기계를 운영하는 생산 라인에서는 예정된 노즐 유지 관리의 일부로 클리너를 사용할 수 있습니다. 예방 유지보수, 제품 교체 시 또는 비정상적인 픽업 성능이 감지된 경우 노즐을 청소할 수 있습니다.

EMS 제조

EMS 공장은 종종 여러 기계 플랫폼을 운영하고 다양한 구성품 크기를 처리합니다. 배치 청소 시스템은 유지보수 팀이 대규모 노즐 재고를 보다 효율적으로 관리하는 데 도움이 됩니다.

혼합 생산

다품종 제조에서는 부품, 피더 및 노즐 조합이 자주 변경됩니다. 깨끗한 예비 노즐은 기술자가 다음 생산 프로그램을 위해 기계를 더 빨리 준비하는 데 도움이 됩니다.

대량 생산

여러 배치 기계를 지속적으로 운영하는 공장에는 유지 관리가 필요한 많은 수의 노즐이 축적될 수 있습니다. 자동 일괄 처리를 통해 개별 수동 청소에 필요한 노동력을 줄일 수 있습니다.

SMT 수리 센터

장비 수리 및 서비스 회사는 검사, 진공 테스트 또는 고객에게 반환하기 전에 노즐을 청소할 수 있습니다.

대표적인 산업

• 자동차 전자.
• 가전제품.
• 산업용 제어 제품.
• 통신 장비.
• LED제조.
• 전원 공급 장치 제조.
• 컴퓨터 전자 제품.
• 스마트기기 생산.
• 의료 전자 조립.
• PCB 조립 서비스.

적용 가능한 노즐 유형

적절한 홀더 또는 맞춤형 고정 장치를 사용하면 장비는 다음을 포함하여 다양한 픽 앤 플레이스 노즐 구조를 지원할 수 있습니다.

• 소형 칩 노즐.
• 표준 SMT 흡입 노즐.
• IC 배치 노즐.
• BGA 노즐.
• 커넥터 노즐.
• 대형 부품 노즐.
• 정밀 마이크로 노즐.
• 특수 모양의 진공 노즐.

노즐 치수는 상당히 다양하므로 주문하기 전에 호환성을 확인해야 합니다.

특수 노즐의 경우 고객은 다음을 제공하는 것이 좋습니다.노즐 부품 번호, 기계 모델, 사진 및 물리적 치수.

작동 방식

1단계: 노즐 검사

청소하기 전에 각 노즐을 육안으로 검사하십시오.

팁이 갈라지거나 마모가 심하거나 변형 또는 기계적 손상이 있는 노즐은 분리해야 합니다. 청소를 하면 오염이 제거되지만 물리적 손상을 복구할 수는 없습니다.

2단계: 노즐 고정 장치 장착

해당 고정 장치에 노즐을 설치합니다.

올바른 위치 지정은 청소 주기 동안 정렬을 유지하는 데 도움이 되며 청소 흐름이 필요한 영역에 도달하도록 보장합니다.

3단계: 기계 상태 확인

시작하기 전에 다음을 확인하세요.

• 물을 청소합니다.
• 압축 공기 공급.
• 고정 장치 설치.
• 청소 설정.
• 건조 설정.
• 기계 작동 상태.

4단계: 자동 청소 시작

기계는 제어된 청소 흐름을 노즐 쪽으로 보냅니다.

이 공정은 노즐 입구와 내부 진공 통로에 도달하도록 설계되어 먼지와 생산 잔여물을 제거하는 데 도움이 됩니다.

5단계: 자동 공기 건조

청소 후 압축공기로 노즐 표면과 내부 통로에 남아있는 물기를 제거합니다.

이렇게 하면 수동 건조 작업이 줄어들고 후속 검사를 위해 노즐을 준비할 수 있습니다.

6단계: 최종 검사

청소된 노즐을 제거하고 생산에 복귀하기 전에 검사하십시오.

가능한 경우 진공 성능도 확인할 수 있습니다.

청소 작업흐름

자동 청소와 수동 청소

자동 청소는 검사 요구 사항을 없애지 않습니다. 전체 유지 관리 프로세스 내에서 보다 효율적이고 반복 가능한 청소 단계를 제공합니다.

선택 방법

1. 픽 앤 플레이스 기계 확인

다양한 배치 기계는 다양한 노즐 디자인을 사용합니다.

견적요청시 기계모델을 알려주시면 노즐 적용여부를 확인하실 수 있습니다.

2. 노즐 부품 번호 제공

노즐 부품 번호는 고정 장치 호환성을 확인하는 데 가장 유용한 참고 자료 중 하나입니다.

부품 번호를 사용할 수 없는 경우 명확한 사진과 치수를 제공해야 합니다.

3. 노즐 치수 확인

맞춤형 고정 장치의 경우 유용한 치수는 다음과 같습니다.

4. 청소량 결정

일반적으로 한 번에 청소되는 노즐 수를 고려하십시오.

대량을 처리하는 유지보수 부서에서는 효율적인 배치 청소를 지원하는 구성을 선택해야 합니다.

가끔 유지보수만 수행하는 공장에서는 보다 컴팩트한 구성을 선호할 수 있습니다.

5. 노즐 다양성 평가

한 공장에서 여러 개의 픽 앤 플레이스 플랫폼을 사용하는 경우 교체 가능하거나 맞춤형 고정 장치가 있는 기계가 더 큰 유연성을 제공할 수 있습니다.

이를 통해 장비를 하나의 특정 노즐 형식으로 제한하는 대신 하나의 클리너가 여러 노즐 제품군을 지원할 수 있습니다.

6. 공장 유틸리티 확인

주문하기 전에 다음을 확인하세요.

• 전기 전압.
• 전기 주파수.
• 압축 공기 가용성.
• 물 요구 사항.
• 설치 위치.

견적 중에 이 정보를 제공하면 기계 구성이 대상 공장과 일치하는지 확인하는 데 도움이 됩니다.

7. 향후 생산 요구 사항 고려

현재의 노즐량만으로 기계를 선택하지 마십시오.

생산 라인이 확장되는 경우 유연한 고정 시스템을 선택하면 향후 노즐 유지 관리를 위한 추가 용량을 제공할 수 있습니다.

권장 유지 관리 방법

안정적인 기계 성능을 위해:

• 장비 요구 사항에 따라 깨끗한 물을 사용하십시오.
• 세척 챔버에 과도한 잔류물이 없도록 유지하십시오.
• 노즐 고정 장치를 정기적으로 검사하십시오.
• 공기 공급 장치에 오일과 습기가 있는지 확인하십시오.
• 필요한 경우 필터를 교체하거나 유지관리하십시오.
• 배수 통로가 막히지 않게 유지하세요.
• 튜브와 커넥터를 정기적으로 검사하십시오.
• 물리적으로 손상된 노즐은 청소하기 전에 분리하십시오.
• 매 청소 주기 후에 노즐을 검사하십시오.
• 자주 실패하는 노즐 부품 번호를 기록하십시오.

표준화된 유지보수 기록은 반복적으로 픽업 문제를 일으키고 추가 청소보다는 교체가 필요할 수 있는 노즐을 식별하는 데 도움이 될 수 있습니다.

FAQ

Q1: 이 기계로 다양한 브랜드의 SMT 노즐을 청소할 수 있습니까?

예. 청소기는 적합하거나 맞춤형 고정 장치를 사용하여 다양한 선택 및 배치 노즐 크기에 맞게 구성할 수 있습니다. 호환성 확인을 위해 기계 모델, 노즐 부품 번호 및 노즐 사진을 제공하십시오.

Q2: 일반적으로 어떤 세척 매체를 사용합니까?

일반 노즐 청소에는 일반적으로 정제수 또는 탈이온수가 사용됩니다. 올바른 세척제는 항상 선택한 기계의 구성 및 유지 관리 요구 사항을 따라야 합니다.

Q3: 기계가 여러 노즐을 동시에 청소할 수 있습니까?

예. 이 시스템은 일괄 세척용으로 설계되었습니다. 실제 용량은 노즐 크기, 고정 장치 설계 및 기계 구성에 따라 다릅니다. 크거나 특별한 모양의 노즐에는 다른 고정 장치 배열이 필요할 수 있습니다.

Q4: 청소하면 손상된 노즐이 복원됩니까?

아니요. 청소를 하면 진공 통로를 제한하는 오염 물질을 제거할 수 있지만 균열, 구부러짐, 마모 또는 기계적으로 손상된 노즐 팁은 수리할 수 없습니다. 손상된 노즐은 교체해야 합니다.

Q5: 견적을 받으려면 어떤 정보를 보내야 합니까?

픽 앤 플레이스 기계 모델, 노즐 부품 번호, 노즐 사진, 대략적인 크기, 필요한 청소 수량, 대상 국가 및 선호하는 전기 사양을 제공하십시오. 이 정보는 적절한 구성을 권장하는 데 도움이 됩니다.

SMT 노즐 청소 솔루션에 대해 문의하세요

SMT 생산 라인에 적합한 노즐 청소 기계가 필요하십니까?

우리에게 당신의기계 모델, 노즐 부품 번호, 노즐 사진 및 예상 청소 수량. 우리 팀은 유지 관리 요구 사항에 따라 노즐 호환성, 고정 장치 구성 및 적절한 청소 용량을 확인하는 데 도움을 드릴 수 있습니다.

우리는 다양한 SMT 생산 환경을 위한 표준 및 맞춤형 노즐 고정 장치 솔루션을 모두 지원합니다.

기술 세부 사항, 구성 권장 사항, 리드 타임 및 견적을 알아보려면 지금 당사에 문의하십시오.
