| 브랜드 이름: | YAMAHA |
| 모델 번호: | KV8-M7104-A0 |

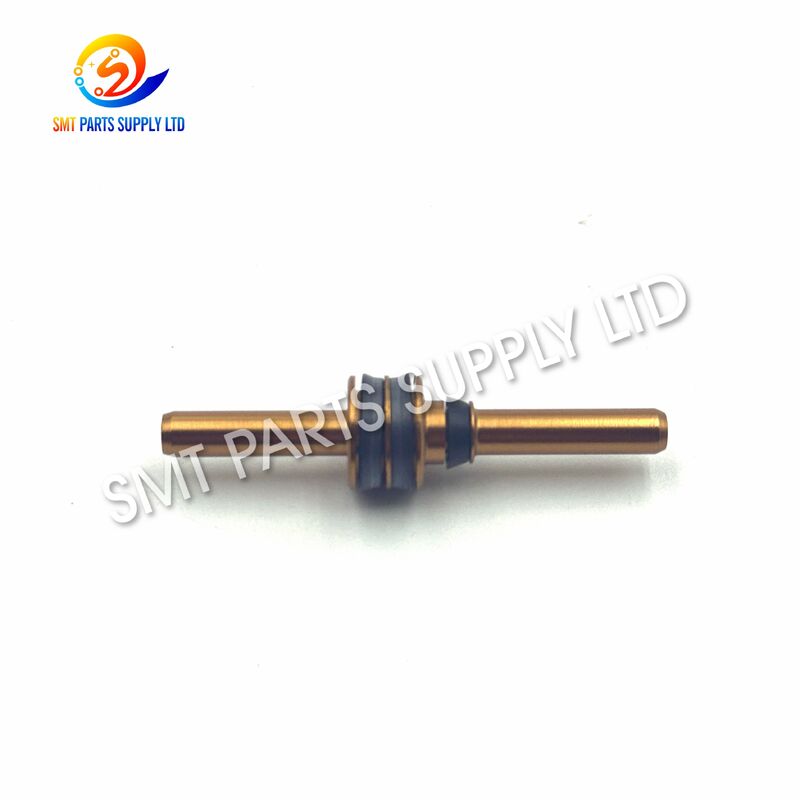

이 야마하 KV8-M7104-A0 피스톤 어셈블리는 해당 YV100XG SMT 픽앤플레이스 기계의 해당 공압 및 기계식 메커니즘에 사용되는 기계별 교체 부품입니다. 실장 헤드 내부에서 제어된 왕복 운동을 지원하도록 설계되어 기계가 안정적인 부품 픽업, 위치 지정 및 실장 사이클을 완료하도록 돕습니다.
지속적인 SMT 생산 중에 원래 피스톤은 표면 마모, 오염, 과도한 마찰 또는 치수 변화가 점진적으로 발생할 수 있습니다. 이러한 조건은 헤드 응답 지연, 불완전한 복귀 운동, 불안정한 공압 작동 또는 반복적인 기계 경보를 유발할 수 있습니다. 마모된 부품을 올바르게 일치하는 KV8-M7104-A0 피스톤 어셈블리로 교체하면 정상적인 기계적 응답을 복원하고 더 큰 헤드 어셈블리의 불필요한 교체를 줄이는 데 도움이 될 수 있습니다.
이 제품은 신뢰할 수 있는 YV100XG 유지보수 솔루션을 필요로 하는 전자 제품 제조업체, EMS 공장, SMT 유지보수 회사, 장비 리퍼비셔 및 예비 부품 유통업체에 적합합니다.
| 항목 | 제품 정보 |
|---|---|
| 브랜드 | 야마하 |
| 부품 번호 | KV8-M7104-A0 |
| 제품명 | 피스톤 어셈블리 |
| 제품 유형 | SMT 실장 헤드 공압 부품 |
| 적용 기계 | YV100XG |
| 장비 범주 | SMT 픽앤플레이스 기계 |
| 설치 영역 | 실장 헤드 메커니즘 |
| 주요 기능 | 제어된 피스톤 운동 지원 |
| 권장 사용 | 유지보수, 수리 및 부품 교체 |
| 제품 범주 | 야마하 실린더 및 밸브 부품 |
| 주문 단위 | 개 |
| 상태 | 신규, 견적 확인 후 |
| 장점 | 고객 가치 |
|---|---|
| 기계별 설계 | 해당 YV100XG 헤드 메커니즘에 정확하게 설치 지원 |
| 안정적인 왕복 운동 | 일관된 공압 및 기계적 응답 유지 지원 |
| 유지보수 친화적인 교체 | 기술자가 전체 헤드를 교체하지 않고 해당 부품을 교체할 수 있습니다. |
| 장비 가동 중단 시간 감소 | 공장이 기계 작동을 더 빨리 복원하도록 지원 |
| 명확한 부품 식별 | KV8-M7104-A0 마킹으로 구매 및 재고 관리 간소화 |
| 예방 유지보수에 적합 | 예정된 헤드 서비스에 대한 중요 예비 부품으로 재고 확보 가능 |
| 수출 준비 포장 | 국제 특송, 항공 화물 및 통합 운송에 적합 |
| 소량 가용성 | 개별 수리 및 배치 유지보수 주문에 적합 |
피스톤 어셈블리는 고주파 운동 시스템 내부에서 작동합니다. 정상적인 SMT 생산 중에 매일 수천 번의 작동 사이클을 완료할 수 있습니다. 장기간 사용, 불충분한 유지보수, 오염된 압축 공기, 씰 노후화 및 잘못된 설치는 성능에 점진적으로 영향을 미칠 수 있습니다.
피스톤 문제는 항상 한 가지 요인으로 인해 발생하는 것은 아닙니다. 유지보수 엔지니어는 교체 부품을 설치하기 전에 전체 공압 및 기계 시스템을 검사해야 합니다.
피스톤은 가이드 또는 결합 섹션 내부에서 반복적으로 움직입니다. 시간이 지남에 따라 마찰은 접촉 표면을 점진적으로 변경하고 작동 간격을 증가시키거나 불균일한 운동 저항을 생성할 수 있습니다.
경미한 마모는 즉시 기계를 멈추게 하지 않을 수 있습니다. 그러나 불안정한 움직임, 느린 응답 또는 불완전한 복귀 위치 지정으로 발전할 수 있습니다.
SMT 장비는 통제된 생산 구역에서 작동하지만, 미세 먼지, 건조한 윤활제, 부품 잔해, 접착제 잔여물 및 기타 오염 물질이 움직이는 메커니즘에 들어갈 수 있습니다.
오염은 다음을 유발할 수 있습니다:
피스톤 메커니즘에 윤활이 필요한 경우, 윤활 부족은 직접적인 금속 접촉을 증가시키고 표면 마모를 가속화할 수 있습니다.
잘못된 윤활제도 문제를 일으킬 수 있습니다. 일부 제품은 먼지를 끌어들이거나, 밀봉 재료를 손상시키거나, 장기간의 열 및 생산 오염에 노출된 후 끈적거릴 수 있습니다.
피스톤은 일반적으로 밀봉 부품과 함께 작동합니다. 손상되거나 경화된 씰은 공기 누출, 운동력 감소, 느린 응답 또는 불안정한 위치 지정을 초래할 수 있습니다.
관련 씰을 검사하지 않고 피스톤만 교체하면 원래 기계 문제를 완전히 해결하지 못할 수 있습니다.
실장 헤드는 깨끗하고 건조하며 안정적인 압축 공기에 의존합니다. 습기, 오일, 압력 변동 또는 공기 튜브 제한은 피스톤 움직임에 영향을 미칠 수 있습니다.
일반적인 공기 시스템 문제는 다음과 같습니다:
피스톤은 잘못된 각도로 삽입되거나, 잘못된 방향으로 설치되거나, 오염된 보어에 강제로 삽입될 때 손상될 수 있습니다.
잘못된 조임 또는 정렬 불량은 비정상적인 측면 하중을 유발하여 불균일한 마모 및 제한된 움직임을 초래할 수 있습니다.
실장 헤드 충돌, 잘못된 노즐 설치, PCB 간섭 또는 이물질은 과도한 기계적 힘을 발생시킬 수 있습니다.
피스톤에 명백한 외부 손상이 보이지 않더라도, 비정상적인 충격 후 움직임이 거칠거나 불규칙해질 수 있습니다.
| 기계 증상 | 가능한 피스톤 관련 원인 | 추가 검사 부품 |
|---|---|---|
| 실장 헤드 움직임이 느림 | 오염, 표면 마모 또는 과도한 마찰 | 공기 압력, 밸브, 씰 및 가이드 섹션 |
| 헤드가 부드럽게 복귀하지 않음 | 피스톤 걸림 또는 복귀 메커니즘 손상 | 스프링, 공기 통로, 가이드 및 센서 |
| 간헐적인 움직임 고장 | 피스톤 바인딩 또는 불안정한 공기 공급 | 솔레노이드 밸브, 튜브 및 전기 신호 |
| 청각적인 공기 누출 | 마모된 밀봉 요소 또는 손상된 접촉 표면 | O-링, 패킹, 피팅 및 밸브 |
| 반복적인 움직임 경보 | 불완전한 피스톤 이동 | 센서, 제어 신호, 밸브 및 기계적 위치 |
| 불안정한 헤드 응답 | 과도한 간격 또는 표면 마모 | 가이드 보어, 샤프트 및 연결된 부품 |
| 비정상적인 진동 | 정렬 불량 또는 불균일한 피스톤 움직임 | 장착 상태 및 관련 헤드 부품 |
| 새 피스톤이 빨리 마모됨 | 오염된 시스템 또는 손상된 결합 표면 | 공기 품질, 보어 상태, 윤활 및 씰 |
기존 피스톤이 마모, 긁힘, 변형, 오염 또는 움직임이 어렵다고 확인되면, 올바르게 일치하는 KV8-M7104-A0 피스톤 어셈블리로 교체하면 해당 YV100XG 실장 헤드 메커니즘을 복원하는 데 도움이 될 수 있습니다.
교체는 완전한 유지보수 프로세스의 일부로 완료되어야 합니다. 기술자는 생산을 재개하기 전에 관련 씰, 가이드 섹션, 공압 밸브, 공기 튜브, 센서 및 장착 위치를 검사해야 합니다.
| 유지보수 단계 | 권장 조치 |
|---|---|
| 제품 식별 | 전체 부품 번호 KV8-M7104-A0 확인 |
| 기계 확인 | 적용 가능한 YV100XG 구성인지 확인 |
| 기존 부품 검사 | 긁힘, 변형, 오염 및 비정상적인 마모 확인 |
| 씰 검사 | O-링, 패킹 및 밀봉 표면 검사 |
| 공기 시스템 검사 | 압력, 공기 품질, 튜브, 피팅 및 필터 확인 |
| 결합 부품 검사 | 가이드 보어, 슬리브, 샤프트 및 접촉 표면 확인 |
| 청소 | 오래된 그리스, 먼지 및 이물질 제거 |
| 설치 | 피스톤을 올바른 방향으로 무리하게 설치하지 않고 설치 |
| 수동 이동 테스트 | 압력을 완전히 가하기 전에 부드러운 이동 확인 |
| 공압 테스트 | 점진적으로 공기 압력을 복원하고 누출 확인 |
| 저속 테스트 | 제어된 속도로 기계 작동 |
| 생산 검증 | 대량 생산 전에 픽업 및 실장 완료 확인 |
영향받은 피스톤 어셈블리를 교체하는 것이 전체 실장 헤드 또는 더 큰 공압 모듈을 교체하는 것보다 경제적일 수 있습니다.
명확하게 식별된 예비 부품을 통해 유지보수 팀은 문제 해결 및 소싱 시간을 단축할 수 있습니다.
올바르게 설치된 피스톤은 해당 헤드 메커니즘 내부에서 부드럽고 반복적인 움직임을 지원하는 데 도움이 됩니다.
KV8-M7104-A0를 유지보수 재고에 보관하면 원래 부품이 손상되었을 때 응답 시간을 개선할 수 있습니다.
이 제품은 예정된 기계 서비스에 포함될 수 있으며, 특히 장시간 근무하거나 생산량이 많은 장비에 적합합니다.
명확한 모델 번호는 구매 팀, 기술자 및 창고 직원이 재고를 정확하게 관리하는 데 도움이 됩니다.
| 사양 | 세부 정보 |
|---|---|
| 브랜드 | 야마하 |
| 주요 부품 번호 | KV8-M7104-A0 |
| 제품 설명 | 피스톤 어셈블리 |
| 적용 기계 모델 | YV100XG |
| 장비 유형 | SMT 픽앤플레이스 기계 |
| 설치 위치 | 해당 실장 헤드 메커니즘 |
| 부품 분류 | 공압 및 기계식 헤드 부품 |
| 운동 유형 | 제어된 왕복 운동 |
| 주요 목적 | 마모되거나 손상된 피스톤 부품 교체 |
| 재질 | 정밀 가공 금속 |
| 표면 요구 사항 | 비정상적인 손상 없는 부드러운 접촉 표면 |
| 설치 방법 | 기계별 조립 설치 |
| 유지보수 유형 | 수정 및 예방 유지보수 |
| 제품 상태 | 신규, 판매 확인 후 |
| 검사 | 모델, 외관, 치수 및 수량 검사 |
| 최소 주문 수량 | 1개, 재고 상황에 따라 다름 |
| 포장 | 개별 보호 포장 |
| 배송 | 특송, 항공 화물 또는 통합 화물 |
| 적용 시장 | 유럽, 북미 및 동남아시아 |
| 기술 확인 | 기계 모델 및 기존 부품 사진 권장 |
| 성능 항목 | 요구 사항 |
|---|---|
| 움직임 | 부드럽고 방해받지 않음 |
| 표면 상태 | 눈에 띄는 변형, 부식 또는 깊은 긁힘 없음 |
| 설치 적합성 | 지정된 헤드 메커니즘과의 올바른 일치 |
| 공압 응답 | 정상적인 기계 공기 조건에서 안정적 |
| 밀봉 상태 | 관련 O-링 또는 패킹으로 확인해야 함 |
| 작동 안정성 | 저속 테스트를 통해 검증해야 함 |
| 유지보수 환경 | 깨끗하고 건조하며 이물질이 없는 상태 |
| 보관 조건 | 건조하고 먼지가 없으며 충격으로부터 보호되는 상태 |
| 공급 옵션 | 주요 장점 | 권장 적용 | 주문 참고 사항 |
|---|---|---|---|
| 신규 정품 | 공장 표준 식별 및 구성 | 중요 생산 장비 | 가용성 및 리드 타임 확인 |
| 신규 호환 | 경쟁력 있는 비용 및 유연한 공급 | 정기 유지보수 및 비용 통제 수리 | 치수 및 품질 표준 확인 |
| 중고 정품 | 낮은 구매 비용 | 긴급 테스트 또는 레거시 기계 지원 | 실제 마모 및 서비스 상태 확인 |
| 리퍼비시 부품 | 재조정된 원래 구조 | 통제된 유지보수 프로젝트 | 리퍼비시 및 검사 범위 확인 |
정확한 제품 상태는 견적에서 확인해야 합니다. 주문 요구 사항에 따라 제품 사진 및 검사 정보를 제공할 수 있습니다.
KV8-M7104-A0 피스톤 어셈블리는 주로 YV100XG 실장 헤드 내부의 해당 공압 또는 기계적 움직임 섹션의 수리 및 유지보수에 사용됩니다.
다음 생산 및 서비스 환경에서 사용할 수 있습니다.
다음 제품의 인쇄 회로 기판을 조립하는 SMT 생산 라인에 적합:
다음 제품을 제조하는 공장에 적용 가능:
피스톤 어셈블리는 다음 제품을 제조하는 생산 라인의 YV100XG 유지보수를 지원할 수 있습니다:
EMS 공장은 종종 여러 SMT 기계를 장시간 운영합니다. 기계별 피스톤 부품을 재고로 보유하면 예상치 못한 유지보수 중 대기 시간을 줄이는 데 도움이 될 수 있습니다.
독립 서비스 회사는 실장 헤드 검사, 공압 시스템 수리 및 기계 복원 프로젝트 중에 KV8-M7104-A0를 사용할 수 있습니다.
장비 리퍼비셔는 판매 또는 지속적인 생산 사용을 위해 YV100XG 기계를 재구축하거나 서비스하는 동안 마모된 피스톤 부품을 교체할 수 있습니다.
유통업체는 개별 교체 부품, 유지보수 키트 또는 통합 SMT 예비 부품 배송을 필요로 하는 공장을 위해 이 제품을 재고로 보유할 수 있습니다.
| 고객 유형 | 일반적인 요구 사항 | 제품 이점 |
|---|---|---|
| PCB 조립 공장 | 기계 작동을 신속하게 복원 | 예비 부품 소싱 시간 단축 |
| EMS 제조업체 | 여러 생산 라인 유지보수 | 예방적 예비 재고 지원 |
| SMT 수리 회사 | 실장 헤드 수리 완료 | 기계별 부품 제공 |
| 장비 리퍼비셔 | 중고 기계 성능 복원 | 기계 및 공압 오버홀 지원 |
| 예비 부품 유통업체 | 식별된 유지보수 제품 공급 | 명확한 부품 번호로 일치 간소화 |
| 해외 서비스 대행사 | 여러 예비 부품 통합 | 수출 포장 및 소량 주문 가능 |
KV8-M7104-A0 피스톤 어셈블리는 해당 YV100XG 실장 헤드 메커니즘 내부에서 작동합니다. 기계 제어 시스템은 필요한 픽업 및 실장 시퀀스에 따라 공압 회로를 활성화합니다.
압축 공기는 관련 솔레노이드 밸브와 공기 통로를 통해 공급됩니다. 압력이 피스톤에 작용하여 제어된 선형 움직임을 생성합니다. 이 움직임은 연결된 헤드 메커니즘으로 전달됩니다.
필요한 작업이 완료된 후, 역압, 복귀 메커니즘 또는 다른 기계적 요소가 피스톤을 원래 위치로 복귀시킵니다.
| 관련 구성 요소 | 주요 기능 | 손상 시 가능한 문제 |
|---|---|---|
| 피스톤 어셈블리 | 공압 압력을 움직임으로 변환 | 느리거나, 걸리거나, 불완전한 움직임 |
| O-링 또는 패킹 | 공압 밀봉 유지 | 누출 및 작동력 감소 |
| 솔레노이드 밸브 | 공기 흐름 방향 제어 | 지연되거나 누락된 움직임 |
| 공기 튜브 | 압축 공기 전달 | 압력 손실 또는 누출 |
| 공압 조인트 | 공기 튜브 연결 | 느슨한 연결 또는 공기 누출 |
| 가이드 보어 | 피스톤 방향 제어 | 마찰, 정렬 불량 또는 과도한 간격 |
| 복귀 메커니즘 | 시작 위치 복원 | 불완전한 복귀 움직임 |
| 위치 센서 | 움직임 완료 확인 | 반복적인 경보 또는 잘못된 감지 |
| 제어 보드 | 작동 신호 전송 | 정상적인 기계 상태에도 불구하고 움직임 없음 |
피스톤은 주변 공압, 기계 또는 전기 부품이 고장난 경우 올바르게 작동할 수 없습니다. 따라서 완전한 시스템 검사가 권장됩니다.
SMT 예비 부품을 외관만으로 선택하면 잘못된 구매로 이어질 수 있습니다. 두 부품이 비슷하게 보여도 작은 치수 또는 구성 차이로 인해 설치가 불가능할 수 있습니다.
주문 전에 다음 확인 절차를 사용하십시오.
제거된 부품의 마킹을 확인하거나 기계 부품 설명서를 참조하십시오. 접미사를 삭제하지 않고 전체 코드를 제공해야 합니다.
권장 주문 참조:
KV8-M7104-A0
전체 장비 모델을 제공하십시오:
YV100XG SMT 픽앤플레이스 기계
동일한 브랜드를 사용하는 모든 기계에 피스톤이 적합하다고 가정하지 마십시오.
피스톤이 설치되는 실장 헤드 위치, 메커니즘 위치 또는 도면 참조를 식별하십시오.
기계에서 여러 유형의 피스톤을 사용하는 경우 이 정보가 특히 유용합니다.
권장 사진은 다음과 같습니다:
원래 마킹이 손상되거나 읽을 수 없는 경우 다음을 제공하십시오:
주문이 다음을 필요로 하는지 명시하십시오:
재고, 포장, 가격 및 배송 시간을 정확하게 확인할 수 있도록 예상 주문 수량을 제공하십시오.
| 필요한 정보 | 고객 세부 정보 |
|---|---|
| 부품 번호 | KV8-M7104-A0 |
| 제품명 | 피스톤 어셈블리 |
| 기계 모델 | YV100XG |
| 설치 위치 | 실장 헤드 메커니즘 |
| 필요 수량 | 1개 또는 배치 수량 |
| 요청된 상태 | 정품, 호환, 중고 또는 리퍼비시 |
| 기존 부품 사진 | 권장 |
| 치수 정보 | 마킹이 불분명할 때 권장 |
| 배송 국가 | 운송비 계산에 필요 |
| 우편 번호 | 특송 견적에 필요 |
| 필요 배송 시간 | 표준 또는 긴급 |
| 추가 부품 | 씰, 밸브, 센서, 노즐 또는 기타 품목 |
설치는 자격을 갖춘 SMT 장비 유지보수 인력이 수행해야 합니다.
| 설치 위험 | 가능한 결과 | 예방 조치 |
|---|---|---|
| 잘못된 부품 선택 | 설치 불가 또는 비정상적인 움직임 | 모델 및 치수 확인 |
| 피스톤이 잘못된 방향으로 설치됨 | 메커니즘이 올바르게 작동하지 않음 | 조립 도면 확인 |
| 더러운 가이드 섹션 | 조기 마모 또는 걸림 | 설치 전 청소 |
| 손상된 씰 재사용 | 공기 누출 및 낮은 작동력 | 마모된 밀봉 부품 교체 |
| 과도한 설치 힘 | 피스톤 또는 가이드 손상 | 주의 깊게 정렬 |
| 잘못된 윤활제 | 오염 또는 씰 노후화 | 유지보수 요구 사항 따르기 |
| 공기 압력이 갑자기 복원됨 | 예상치 못한 메커니즘 움직임 | 압력을 점진적으로 증가 |
| 기능 검증 없음 | 숨겨진 문제가 생산에 진입 | 저속 테스트 완료 |
선택한 제품 상태 및 고객 요구 사항에 따라 검사 프로세스를 완료할 수 있습니다.
| 검사 항목 | 검사 목적 |
|---|---|
| 모델 확인 | KV8-M7104-A0 확인 |
| 제품 외관 | 눈에 띄는 손상 또는 오염 확인 |
| 표면 검사 | 심각한 긁힘 또는 변형 없음 확인 |
| 치수 확인 | 요청 시 중요 치수 확인 |
| 수량 확인 | 올바른 주문 수량 보장 |
| 라벨 검사 | 명확한 제품 식별 확인 |
| 포장 확인 | 국제 운송 중 부품 보호 |
| 사진 확인 | 주문 요구 사항에 따라 제공 가능 |
피스톤 어셈블리는 정밀 예비 부품이므로 습기, 먼지, 긁힘 및 충격으로부터 보호해야 합니다.
표준 포장에는 다음이 포함될 수 있습니다:
| 배송 방법 | 적합한 주문 | 주요 이점 |
|---|---|---|
| 국제 특송 | 소량 및 긴급 주문 | 빠른 배송 및 추적 |
| 항공 화물 | 중간 규모 통합 주문 | 균형 잡힌 배송 시간 및 비용 |
| 해상 운송 | 대형 장비 및 예비 부품 배송 | 단위당 낮은 운송 비용 |
| 고객 택배 계정 | 협상된 택배 요금이 있는 고객 | 유연한 운송 관리 |
| 통합 배송 | 여러 SMT 예비 부품 주문 | 반복 운송 비용 절감 |
아니요. KV8-M7104-A0 피스톤 어셈블리는 YV100XG 기계의 해당 메커니즘을 위한 것입니다. 전체 모델, 설치 위치, 기존 부품 사진 및 기계 부품 정보를 사용하여 호환성을 확인해야 합니다.
마모되거나, 긁히거나, 오염되거나, 걸린 피스톤으로 인해 불안정성이 발생하는 경우 도움이 될 수 있습니다. 기술자는 씰, 공기 압력, 솔레노이드 밸브, 가이드 보어, 센서 및 관련 기계 부품도 검사해야 합니다.
피스톤 교체 시 관련 밀봉 부품을 주의 깊게 검사해야 합니다. 경화되거나, 손상되거나, 변형된 씰을 재사용하면 공기 누출, 저항 증가, 느린 움직임 또는 불안정한 공압 성능을 초래할 수 있습니다.
원래 부품 마킹이 불분명한 경우 부품 번호, 기계 모델, 필요 수량, 기존 제품 사진, 설치 위치, 요청된 제품 상태 및 중요 치수를 제공하십시오.
예. 밸브, 센서, 노즐, 피더, 벨트, 모터, 회로 기판, 공압 피팅 및 기타 SMT 기계 부품과 통합하여 국제 구매 및 운송 비용을 절감할 수 있습니다.
정확한 견적 및 빠른 기술 확인을 위해 다음 정보를 제공해 주십시오:
| 필요한 정보 | 세부 정보 |
|---|---|
| 제품 모델 | KV8-M7104-A0 |
| 기계 모델 | YV100XG |
| 제품명 | 피스톤 어셈블리 |
| 필요 수량 | 개별 또는 배치 수량 |
| 요청된 상태 | 신규 정품, 호환, 중고 또는 리퍼비시 |
| 기존 부품 사진 | 전체 제품 및 마킹 보기 |
| 설치 위치 | 실장 헤드 메커니즘 |
| 배송지 | 국가, 도시 및 우편 번호 |
| 배송 선호도 | 특송, 항공 화물 또는 통합 배송 |
| 필요 배송 날짜 | 표준 또는 긴급 요구 사항 |
전체 부품 번호, 기계 모델, 필요 수량, 제품 사진 및 배송지를 보내주십시오. 당사 영업팀에서 기술 호환성, 재고 가용성, 제품 상태, 포장 방법, 가격 및 예상 배송 시간을 확인해 드립니다.
상표권 고지: YAMAHA 및 해당 기계 모델 이름은 해당 소유자의 상표입니다. 제품 식별 및 호환성 참조 목적으로만 사용됩니다.
