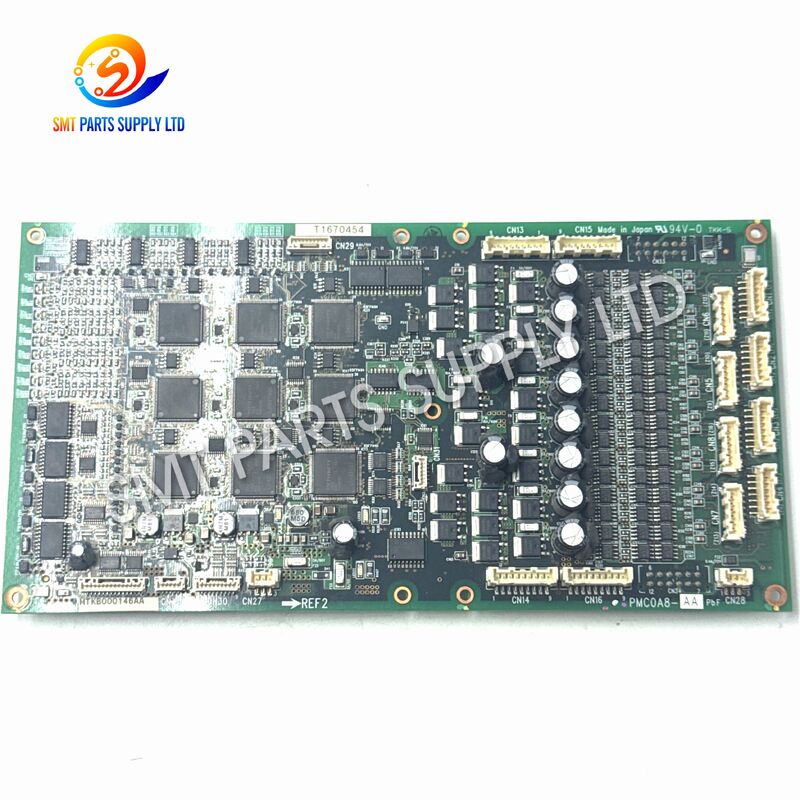

Panasonic MTKB000146AA NPM-D3 16헤드 마운터용 Z축 제어 보드

파나소닉 MTKB000146AA NPM-D3 16 헤드 마운터용 Z축 제어판

의파나소닉 MTKB000146AA Z축 제어판가벼운 무게의 전자 제어 부품입니다.16 노즐/16 머리의 배치 시스템호환되는 NPM-D3 SMT 장착 장비에 사용됩니다. 보드는 부분 번호와도 관련이 있습니다.N610164162AA후품 부품 참조에 사용 됩니다. 그것의 주요 응용 프로그램은 배치 머리 시스템 내에서 Z 축의 움직임의 제어 및 조정입니다.

SMT 생산 중에 배치 머리는 반복적으로 피더에 접근하고, 부품을 올리고, PCB 좌표로 이동하고, 프로그래밍 된 배치 높이로 내려가고, 부품을 방출합니다.그리고 다음 주기에 대한 수익따라서 신뢰성 있는 축 조절은 기계의 끊김 없는 작동에 필수적입니다.

MTKB000146AA는 SMT 공장 유지보수 부서, 장비 수리 회사, EMS 제조업체, 기계 리뉴얼 업체,명확하게 식별 된 NPM 헤드 컨트롤 보드를 필요로하는 예비 부품 유통업체.

Z축 문제들은 전체 배치 주기를 중단시킬 수 있습니다. 왜냐하면 픽업과 부품 장착 모두에 수직 머리 움직임이 필요하기 때문입니다.

검사를 필요로 하는 일반적인 원인은 다음과 같습니다.

Z축 경보는MTKB000146AA가 실패한 것을 의미하지는 않습니다.전체 헤드 제어 시스템은 교체 전에 검사되어야 합니다.

유지보수 직원은 다음의 경우 제어판 및 관련 부품을 검사할 수 있습니다.

• Z축 초기화 실패
• 정상적인 수직 머리 움직임이 없네요
• 머리가 정상적으로 올라가지 못하거나 내려가지 못해
• 간헐적인 축 정지
• 반복된 헤드축 경보
• 픽업 시퀀스 중단
• 배치 사이클 중단.
• 헤드 컨트롤 통신 이상
• 기계 시작 후 불규칙 반응.
• 같은 머리 부분에서 반복되는 장애.

정확한 진단은 중요한데, 비슷한 증상이 모터, 센서, 케이블, 커넥터 또는 기계 부품으로 인해 발생할 수 있기 때문입니다.

기계 경보 코드, 작동 상태, 손상 된 머리와 문제가 지속적으로 발생하는지 간헐적으로 발생하는지 기록하십시오.

설치된 판에 있는 식별 라벨을 확인하세요.

이 제품의 기본 모델은:

MTKB000146AA

관련 예비 부품 참조 또한 판과 연관:

N610164162AA

보드를 교체하기 전에 확인합니다.

• 커넥터 잠금 상태
• 접촉 청소
• 굽은 터미널
• 케이블 손상
• 전선이 풀렸어
• 과열의 징후
• 산화나 오염

결함이 다음에서 발생할 수 있는지 확인합니다.

• Z축 모터
• 코더 또는 위치 피드백
• 센서
• 머리의 배선.
• 기계 가이드
• 전력 공급.
• 연결된 드라이브 회로

판 고장이 확인되면 전문적인 ESD 처리 절차를 사용하여 올바른 교체 장치를 설치하십시오.

교체 후, 초기화, 머리 움직임, 픽업 성능, 배치 작업, 그리고 원래 알람이 돌아는지 확인합니다.

MTKB000146AA는 NPM-D3 애플리케이션을 위한 가벼운 16개의 노즐 헤드 Z축 보드로 부품 공급업체에 의해 특별히 지정되었습니다.

다음 표는 NPM 헤드 컨트롤 보드를 비교하는 구매자에게 유용합니다.자동 대용품이 아닌 응용 프로그램 참조다른 노즐 헤드 구성은 다른 보드를 필요로 할 수 있습니다.

중요:보드 외모 에 따라만 주문 하지 마십시오. 항상 정확한 부품 번호, 기계 생산량, 노즐 헤드 구성, 커넥터 레이아웃 및 보드 개정 을 비교 하십시오.

MTKB000146AA는 호환 가능한 가벼운 16개의 Z축 제어판이 결함이 확인되었을 때 유지보수 교체용으로 사용될 수 있습니다.

여러 SMT 라인을 운영하는 EMS 공장은 종종 비상 조달 시간을 줄이기 위해 중요한 전자 보드를 예비 재고로 유지합니다.

SMT 유지보수 업체는 진단된 NPM 헤드 컨트롤 수리 작업 중에 보드를 사용할 수 있습니다.

사용 된 NPM 기계를 리뉴얼하는 회사는 장비 테스트 및 재사용 전에 전자 제어판을 교체해야 할 수 있습니다.

이 부품은 유럽, 북미 및 동남 아시아의 공장을 지원하는 전문 SMT 예비 부품 공급업체에 적합합니다.

Z축은 부품 집착 및 장착 중에 배치 헤드가 사용하는 수직 이동 축입니다.

1. 배치 명령
2. 픽업 위치로 이동
3. Z축 하향
4. 컴포넌트 픽업
5. 머리 높이
6. PCB로 전환
7. 배치 하락
8. 컴포넌트 방출
9. 반환

제어판은 기계의 전자 시스템 내에서 작동하여 호환 가능한 배치 헤드가 요구하는 반복 축 제어 순서를 지원합니다.

고속 배치 기계는 생산 기간 동안 수직 움직임을 지속적으로 반복합니다.

안정적인 통제는 다음을 돕습니다.

• 신뢰할 수 있는 부품 수거
• 제어된 노즐 움직임
• 올바른 배치 순서
• 일관성 있는 기계 순환
• 예상치 못한 머리 경보를 줄였습니다.
• 안정적인 생산 운영

Z축 이동이 불안정해지면 나머지 기계 시스템이 제대로 작동하더라도 생산이 중단될 수 있습니다.

이 이유 때문에 유지보수 팀은 즉시 부품을 교체하는 대신 체계적으로 축 문제를 해결해야합니다.

기존 부품은 정확한MTKB000146AA신원 확인

일부 예비 부품 목록은N610164162AAMTKB000146AA로 가벼운 16 노즐 Z축 적용을 위해

설치된 배치 시스템이 올바른 가벼운 16 헤드 / 16 노즐 구성을 사용하는지 확인합니다.

MTKB000146AA는 일반적으로 NPM-D3 애플리케이션에 나열됩니다.

정확한 검사를 위해 다음을 보여주는 명확한 사진을 제공하십시오.

• 전체 PCB.
• 부분 번호 라벨
• 커넥터 배치
• 이사회 재검토
• 추가 식별 라벨

비슷한 NPM 보드는 다른 머리 크기와 다른 축을 사용할 수 있습니다.

MTKB000146AA는 전자 PCB이기 때문에 적절한 취급이 중요합니다.

• 장비를 제대로 끄세요
• 전기를 끊어
• 안티 정적 보호기를 사용하세요
• 대체 부품 번호 확인해
• 필요하다면 기존 케이블 위치 사진 찍어

• 전자 부품을 직접 만지지 마십시오.
• 커넥터를 움직이지 마세요.
• 커넥터 방향을 확인해
• 모든 케이블이 제대로 꽂혀 있는지 확인하세요.
• 도구나 외부 물질이 기계에 들어가는 것을 막아야 합니다.

• 유지보수 절차에 따라 장비를 시작하십시오.
• 정상 초기화 확인
• 머리 움직임을 관찰하세요.
• 픽업 및 배치 작업을 확인합니다.
• 원래 경보가 제거되었는지 확인해 주세요
• 정상 부피로 돌아가기 전에 생산 테스트를 수행합니다.

전자 SMT 보드는 정적 전기, 습기, 충돌 및 오염으로부터 보호되어야 합니다.

중요한 예비 재료를 위해, 보드는 설치에 필요한 때까지 보호 포장에 남아 있어야 합니다.

MTKB000146AA는 호환되는 NPM-D3 SMT 배치 장비의 가벼운 16 노즐 Z축 응용에 사용되는 헤드 제어 PCB입니다.그것은 수직 배치 머리 이동에 필요한 전자 제어 지원.

여러 SMT 예비 부품 참조는 MTKB000146AA와 N610164162AA를 연결합니다. 가벼운 16 노즐 Z축 보드입니다.구매자는 여전히 주문하기 전에 설치 PCB 라벨과 기계 구성을 비교해야합니다.

상호 교환 가능하다고 가정해서는 안 됩니다. MTKB000052AA는 가벼운 8 노즐 애플리케이션을 위해 나열되고 MTKB000146AA는 가벼운 16 노즐 구성과 관련이 있습니다.

아니요. 비슷한 증상은 케이블, 커넥터, 모터, 센서, 기계적 저항, 피드백 신호 또는 전력 문제로 인해 발생할 수 있습니다.PCB를 교체하기 전에 전체 축 시스템을 진단해야합니다..

MTKB000146AA, 기계 모델, 헤드 구성, 양, 목적국 및 기존 PCB 라벨 및 커넥터의 명확한 사진을 보내십시오.이 정보는 호환성 오류를 줄이는 데 도움이 됩니다.

필요MTKB000146AA 16개의 NPM-D3 장착기용 Z축 제어판?

다음으로 보내주세요.

• 부분 번호
• 기계 모델
• 머리의 구성
• 필요한 양
• 기존 보드 사진.
• 목적국
• 필수 조건

우리가 도울 수 있습니다모델 검증, 호환성 검사, 공고, 재고 확인, 포장 요구 사항 및 국제 운송 장치.

당신의 SMT 예비 부품 조사를 보내서 빠른 요약과 정확한 제품 일치를 얻으십시오.
