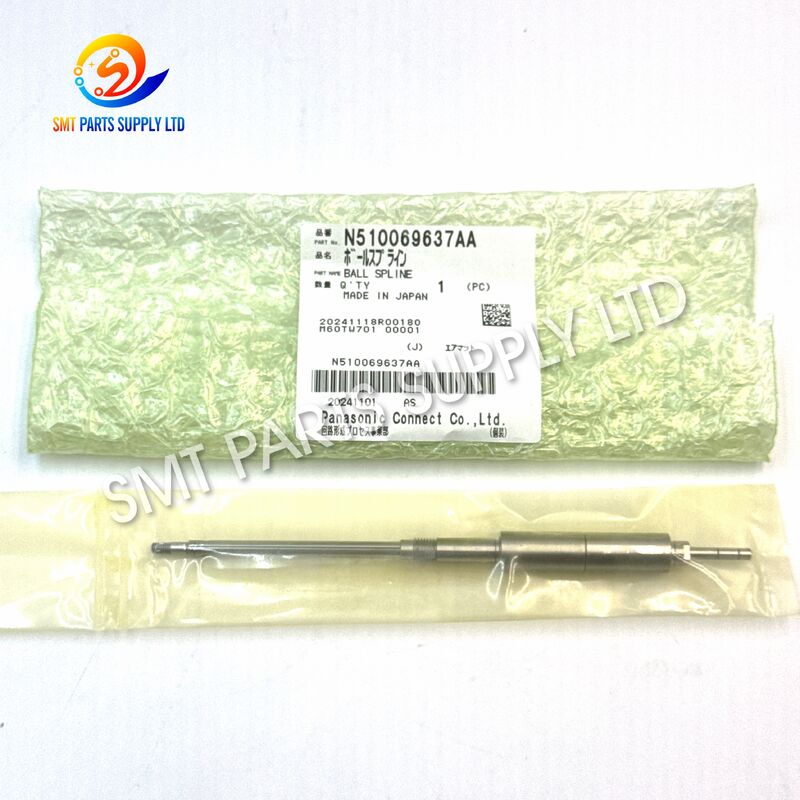

Panasonic N510069637AA CM602 SMT 기계용 12헤드 노즐 샤프트

Panasonic N510069637AA CM602 SMT 기계용 12헤드 노즐 샤프트

그만큼Panasonic N510069637AA 노즐 샤프트, 또한 일반적으로 다음과 같이 설명됩니다.볼 스플라인 또는 SMT 샤프트,는에 사용되는 정밀 기계 부품입니다CM602 H12 / 12노즐 배치 헤드. 주요 역할은 반복적인 부품 픽업 및 배치 작업 중에 안정적인 정렬을 유지하면서 노즐 메커니즘의 제어된 선형 이동을 지원하는 것입니다. 게시된 부품 참조는 특히 N510069637AA를 CM602 12H/H12 헤드 구성과 연관시킵니다.

고속 SMT 생산에서 헤드 기계 부품의 상태는 이동 안정성, 배치 반복성 및 전반적인 기계 성능에 직접적인 영향을 미칩니다. 마모, 오염, 구부러짐 또는 기계적으로 손상된 샤프트는 움직이는 어셈블리의 저항이나 느슨함을 증가시킬 수 있습니다. 올바른 샤프트를 교체하면 유지 관리 팀이 전체 헤드 어셈블리를 교체하지 않고도 배치 헤드의 기계적 상태를 복원하는 데 도움이 됩니다.

올바른 주문을 위해 사용자는부품 번호 N510069637AA, CM602 기계 모델 및 H12/12-노즐 헤드 구성을 구입하기 전에 미리 확인하십시오. 비슷한 모양의 Panasonic 샤프트와 볼 스플라인 부품이 다른 헤드 어셈블리에 사용되기 때문입니다.

원인

노즐 샤프트는 배치 헤드 내부에서 지속적으로 작동하며 일반적인 SMT 생산 중에 다수의 반복적인 기계적 움직임을 수행합니다. 장기간 작동하면 표면 상태와 기계적 정확도에 점차 영향을 미칠 수 있습니다.

검사 또는 교체의 일반적인 이유는 다음과 같습니다.

배치 헤드가 비정상적인 기계적 움직임을 보이기 시작하면 관련 베어링, 부싱, 가이드, 노즐 홀더, 스프링 및 기타 헤드 구성 요소와 함께 샤프트를 검사해야 합니다.

샤프트가 자동으로 모든 배치 문제의 원인으로 간주되어서는 안 됩니다. 오류는 노즐, 진공 시스템, 모터, 센서, 보정, 구성요소 인식, 피더, PCB 지지대 또는 기타 헤드 메커니즘에서도 발생할 수 있습니다.

해결책

마모되거나 손상된 제품 교체N510069637AA 노즐 샤프트/볼 스플라인CM602 H12 배치 헤드에 필요한 기계적 유도를 복원하는 데 도움이 될 수 있습니다.

교체 프로세스는 시각적 유사성만 갖추기보다는 정확한 식별부터 시작해야 합니다.

교체 전 권장 확인 사항

설치 전에 유지보수 담당자는 샤프트 주변의 결합 부품도 검사해야 합니다. 주변 기계 어셈블리를 확인하지 않고 하나의 구성 요소만 교체하면 기존 헤드 문제가 완전히 해결되지 않을 수 있습니다.

설치 후 장비 유지 관리 요구 사항에 따라 적절한 기계 검사, 동작 확인 및 교정 절차를 수행하십시오.

명세서

N510069637AA는 여러 SMT 부품 참조에 의해 모든 Panasonic 배치 헤드용 범용 샤프트가 아닌 CM602 12H/H12 볼 스플라인 또는 샤프트로 식별됩니다.

관련 샤프트 참조 비교

Panasonic 배치 헤드마다 다른 샤프트 또는 볼 스플라인 기준을 사용합니다. 외관이 비슷하다고 해서 호환성이 보장되는 것은 아닙니다.

사용 가능한 부품 참조는 N510069637AA를 NPM H8 볼 스플라인 및 기타 CM402 샤프트 참조와 구별하므로 주문하기 전에 정확한 부품 번호 확인이 중요합니다.

애플리케이션

그만큼N510069637AA CM602 노즐 샤프트주로 배치 헤드 유지 관리 및 기계적 복원 응용 분야에 적합합니다.

1. CM602 헤드 유지보수

예정된 예방 유지보수 또는 기계 검사 중에 H12 배치 헤드를 정비할 때 사용할 수 있습니다.

2. 노즐 샤프트 교체

기존 샤프트에 눈에 띄는 마모, 기계적 손상, 비정상적인 저항 또는 허용할 수 없는 플레이가 나타나는 경우 원인을 확인한 후 올바른 교체 부품을 설치할 수 있습니다.

3. 배치 헤드 점검

헤드를 완전히 재구축하는 동안 기술자는 샤프트, 가이드, 베어링, 노즐 홀더, 스프링, 진공 관련 부품, 센서 및 기타 움직이는 부품을 함께 검사할 수 있습니다.

4. 생산 라인 예비 부품 준비

CM602 장비를 운영하는 공장에서는 유지 관리가 필요할 때 소싱 지연을 줄이기 위해 정확하게 식별된 기계 헤드 부품을 사용할 수 있습니다.

5. 중고 기계 개조

H12 배치 헤드의 기계적 상태를 검사해야 하는 CM602 기계를 개조하는 동안 샤프트를 고려할 수도 있습니다.

작동 방식

부품 배치 중에 픽 앤 플레이스 헤드는 매우 자주 제어되는 동작을 수행합니다. 노즐 메커니즘은 헤드의 다른 부분에 대해 일관된 정렬을 유지하면서 부드럽게 움직여야 합니다.

그만큼N510069637AA 샤프트/볼 스플라인이 기계적 안내 시스템의 일부를 구성합니다.

기본 작동 순서는 다음과 같이 요약될 수 있습니다.

기계 명령 → 헤드 모션 → 샤프트 유도 이동 → 노즐 위치 지정 → 부품 픽업 → 배치 → 복귀 사이클

샤프트는 움직이는 어셈블리에 대해 제어된 기계적 경로를 제공합니다. 볼-스플라인 구조는 해당 어셈블리 내에서 회전 관계를 제어하면서 정밀한 왕복 선형 운동을 지원하도록 설계되었습니다. N510069637AA는 CM602 H12/12NH 헤드의 노즐 샤프트 선형 가이드용으로 특별히 등록되었습니다.

노즐은 생산 전반에 걸쳐 반복적인 픽업 및 배치 주기를 수행하므로 안정적인 샤프트 이동이 중요합니다. 기계적 저항, 과도한 느슨함, 오염 또는 손상은 정상적인 헤드 움직임을 방해할 수 있습니다.

샤프트는 전체 배치 헤드 메커니즘 내의 하나의 요소일 뿐이므로 문제 해결 시 항상 관련 부품을 확인해야 합니다.

선택 방법

올바른 SMT 샤프트를 선택하려면 외관만 보는 것이 아니라 식별 데이터를 기준으로 해야 합니다.

1단계 - 부품 번호 확인

제거된 구성품, 기계 부품 목록, 유지 보수 이력 또는 기존 식별 정보를 확인하십시오.

이 제품의 경우 필수 참조 자료는 다음과 같아야 합니다.

N510069637AA

다른 유사한 샤프트를 교체할 수 있다고 가정하지 마십시오.

2단계 – 기계 모델 확인

이 부분의 주요 응용 프로그램은 다음과 같습니다.

파나소닉 CM602

Panasonic 기계와 헤드 유형에 따라 사용되는 기계 구성 요소도 다르기 때문에 장비 브랜드만 제공하는 것만으로는 충분하지 않습니다.

3단계 - 헤드 유형 확인

기계에 해당하는 장비가 장착되어 있는지 확인하십시오.

H12 / 12-노즐 배치 헤드

게시된 부품 정보는 N510069637AA와 CM602 12H 또는 H12/12NH 헤드를 식별합니다.

4단계 - 기존 구성 요소 비교

구매하기 전에 다음을 비교하십시오.

5단계 – 문의 시 기계 정보 제공

더 빠른 확인을 위해 다음을 제공하세요.

• 부품 번호
• 기계 모델
• 머리 유형
• 필요 수량
• 기존 부품 사진
• 필요한 경우 기계 일련 정보

이 정보는 기계적으로 유사하지만 호환되지 않는 구성요소를 공급할 위험을 줄여줍니다.

올바른 샤프트 선택이 중요한 이유

배치 헤드는 정밀 조립품이므로 대략적인 크기만을 기준으로 샤프트를 선택해서는 안 됩니다.

올바른 참조를 사용하면 다음과 같은 이점이 있습니다.

여러 Panasonic SMT 플랫폼을 관리하는 유지 관리 팀의 경우 예비 부품을 다음과 같이 보관합니다.기계 + 헤드 유형 + 부품 번호"파나소닉 샤프트"와 같은 일반적인 설명만으로 보관하는 것보다 더 안정적입니다.

유지 관리 권장 사항

보관 및 설치 중에 정밀 헤드 구성품을 깨끗하고 보호된 상태로 유지하십시오.

권장되는 취급 방법은 다음과 같습니다.

• 샤프트 표면에 먼지나 이물질이 없도록 유지하십시오.
• 부품을 떨어뜨리거나 충격을 가하지 마십시오.
• 샤프트를 호환되지 않는 헤드 어셈블리에 강제로 삽입하지 마십시오.
• 교체하는 동안 관련 기계 구성요소를 검사하십시오.
• 기계 제조업체의 유지보수 절차를 따르십시오.
• 정비 후 필요한 헤드 조정 또는 교정을 완료하십시오.
• 수리가 성공적으로 완료될 때까지 비교를 위해 제거된 구성 요소를 보관하십시오.

대량 생산 라인의 경우 예방 검사는 예상치 못한 기계 정지로 발전하기 전에 기계적 마모를 식별하는 데 도움이 될 수 있습니다.

FAQ

Q1: Panasonic N510069637AA를 사용하는 기계는 무엇입니까?

N510069637AA는 주로Panasonic CM602 H12 / 12노즐 배치 헤드. 주문하기 전에 기계와 헤드 구성을 확인해야 합니다.

Q2: N510069637AA는 노즐인가요?

아니요.노즐 샤프트 / 볼 스플라인 부품배치 헤드 메커니즘 내에 설치됩니다. 실제 배치 노즐은 별도의 소모품 구성 요소입니다.

Q3: N510069637AA를 모든 Panasonic SMT 기계에 사용할 수 있습니까?

아니요. Panasonic CM402, CM602 및 NPM 헤드 구성은 서로 다른 샤프트 또는 볼 스플라인 참조를 사용할 수 있습니다. 교체하기 전에 항상 원래 부품 번호와 헤드 유형을 일치시키십시오.

Q4: 견적을 요청할 때 어떤 정보를 제공해야 합니까?

제공해주세요N510069637AA, 기계 모델CM602, 헤드 유형, 수량, 기존 부품의 선명한 사진이 바람직합니다. 이는 배송 전에 호환성을 확인하는 데 도움이 됩니다.

Q5: 노즐 샤프트는 언제 점검해야 합니까?

눈에 띄는 마모, 오염, 비정상적인 움직임, 과도한 기계적 유격, 물리적 손상이 있는 경우 또는 배치 헤드가 예정된 점검을 받는 경우 검사가 적절합니다.

문의하기

찾고 있는CM602용 Panasonic N510069637AA H12 노즐 샤프트?

우리에게 당신의부품번호, 기계모델, 헤드타입, 소요수량, 제품사진호환성 확인 및 견적을 위해

우리는 생산 라인 유지 관리, 헤드 수리, 장비 개조 및 예비 부품 재고를 위한 SMT 기계 부품을 공급합니다.

가격, 가용성, 리드 타임 및 배송 옵션에 대한 문의 사항을 오늘 보내십시오.
